绘制如图3-41所示的角铁草图。

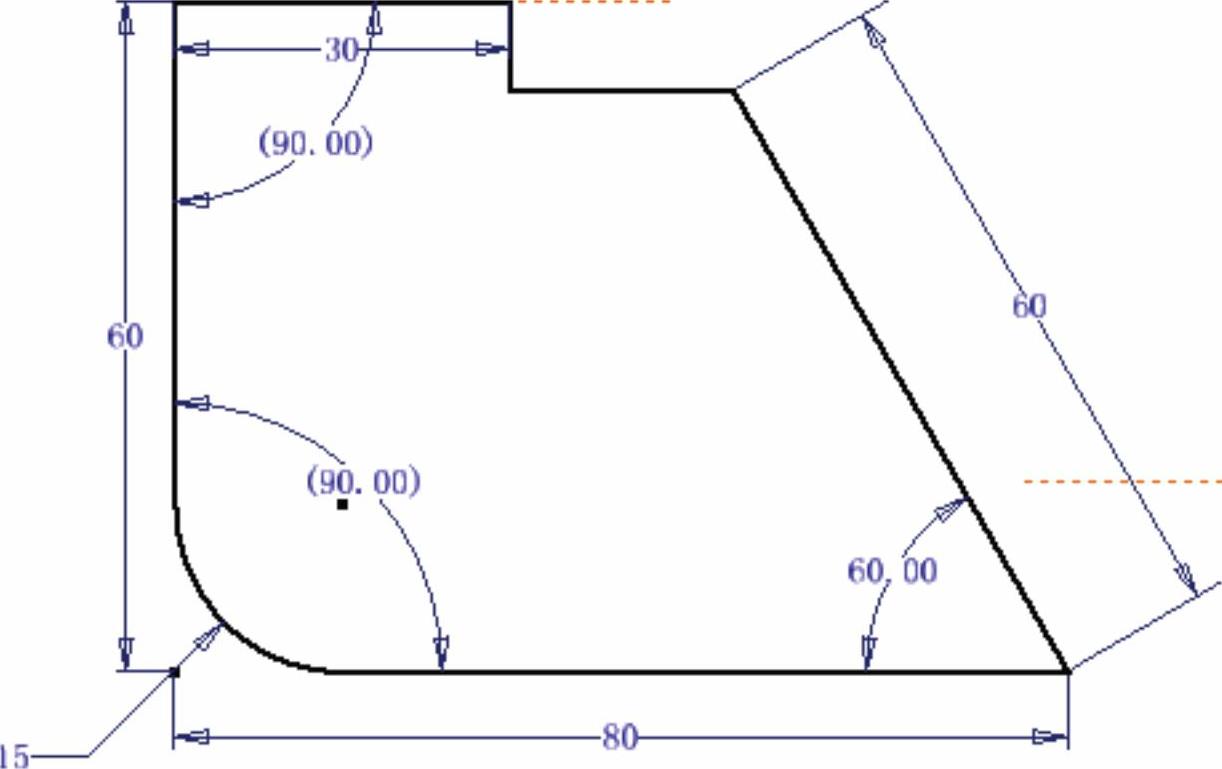

图3-41 角铁草图
操作步骤
（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮
，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。
（2）进入草图环境。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮
，选择如图3-42所示的基准平面，进入草图环境。

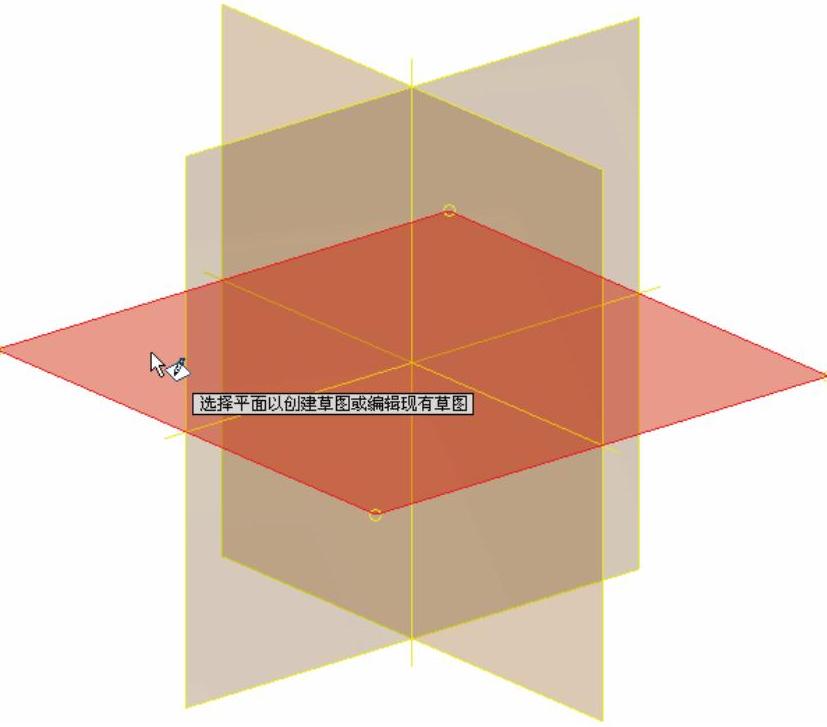

图3-42 选择基准平面
（3）绘制图形。单击“草图”标签栏“绘制”面板上的“直线”按钮
，在视图中指定一点为起点，拖动鼠标输入长度为30，角度为180，按“Tab”键切换输入，如图3-43所示；输入长度60，角度为90；输入长度80，角度90；输入长度60，角度为60。捕捉第一条直线的起点延伸确定直线的长度，绘制封闭的图形，如图3-44所示。
(www.daowen.com)

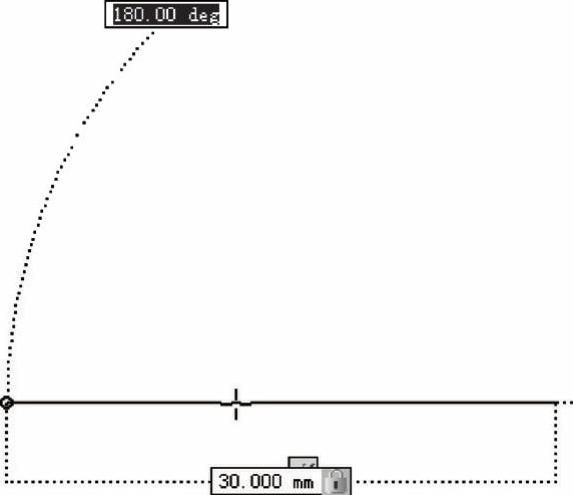

图3-43 绘制直线

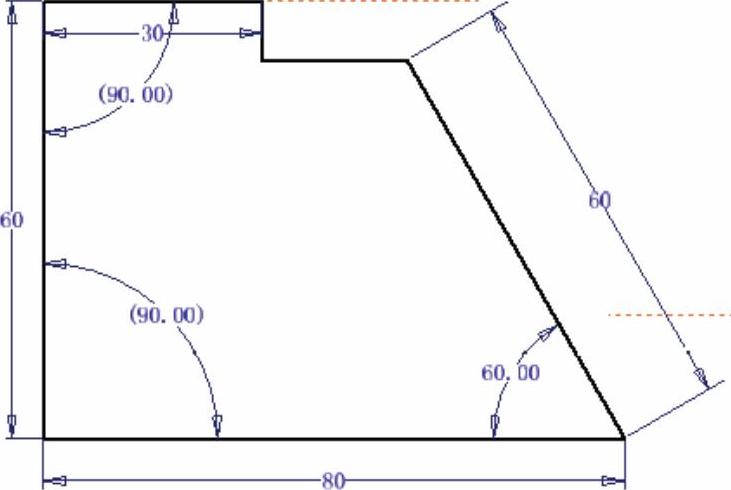

图3-44 绘制封闭图形
（4）圆角。单击“草图”标签栏“绘制”面板上的“圆角”按钮
，打开如图3-45所示的“二维圆角”对话框，输入半径为15，选择如图3-46所示的两条线作为要圆角的图元，单击完成圆角，如图3-41所示。
图3-45 “二维圆角”对话框

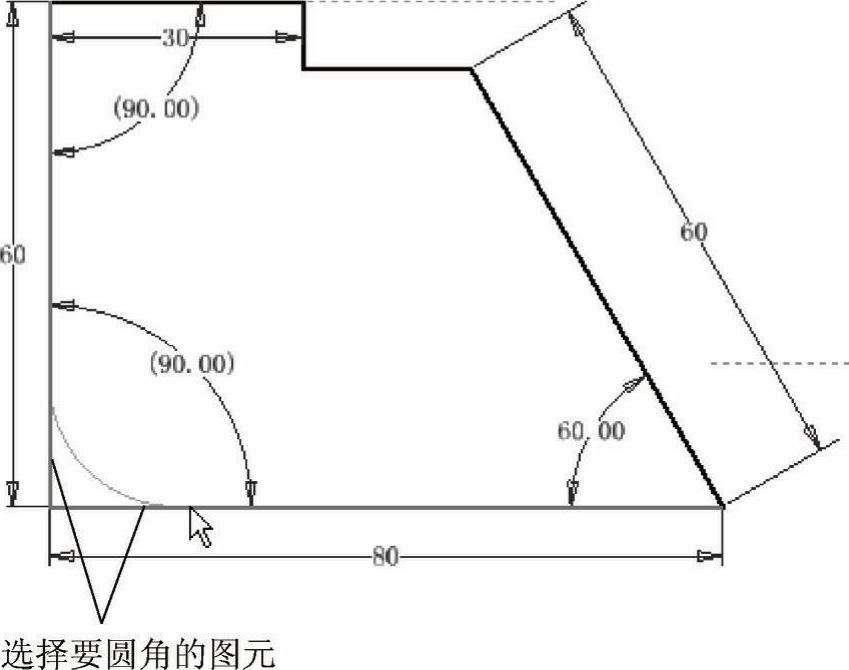

图3-46 选择要圆角的图元
