倒角是指用斜线连接两个不平行的线型对象。

（1）执行命令。单击“草图”标签栏“创建”面板上的“倒角”按钮 ，弹出如图3-35所示的“二维倒角”对话框。

（2）设置“等边”倒角方式。在“二维倒角”对话框中，按照如图3-36所示以“等边”选项设置倒角方式，然后选择如图3-38a所示中的直线1和直线4。

（3）设置“距离－角度”倒角方式。在“二维倒角”对话框中，单击“距离－角度”选项，按照如图3-37所示设置倒角参数，然后选择如图3-38a所示的直线2和直线3。

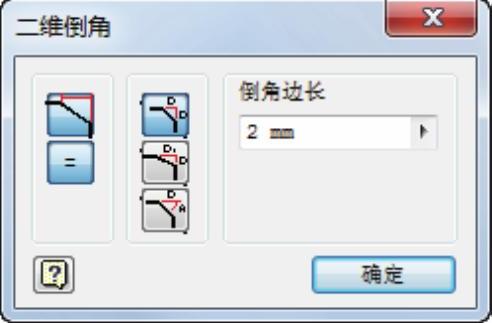

图3-35 “二维倒角”对话框

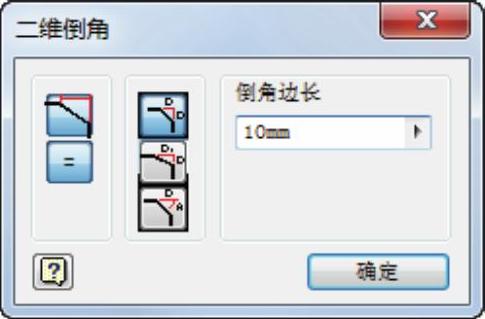

图3-36 “等边”倒角方式

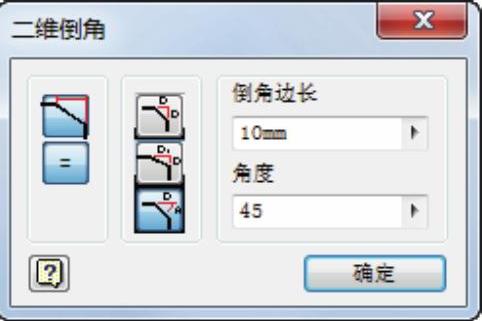

图3-37 “距离-角度”倒角方式

(www.daowen.com)

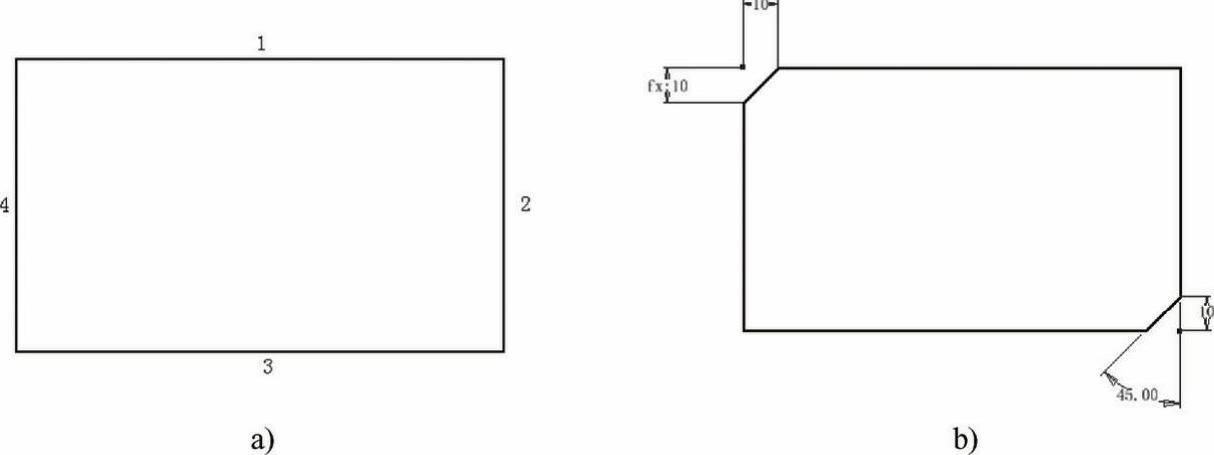

图3-38 倒角绘制过程

a) 绘制前的图形 b) 倒角后的图形

（4）确认倒角。单击“二维倒角”对话框中的“确定”按钮，完成倒角的绘制。

“二维倒角”对话框选项说明如下：

—放置对齐尺寸来指示倒角的大小；

 —单击此按钮，这次操作的所有圆角将被添加“相等”半径的约束，即只有一个驱动尺寸；否则每个圆角有各自的驱动尺寸。

 —等边选项，即通过与点或选中直线的交点相同的偏移距离来定义倒角；

 —不等边选项，即通过每条选中的直线指定到点或交点的距离来定义倒角；

—距离和角度选项，即由所选的第一条直线的角度和从第二条直线的交点开始的偏移距离来定义倒角。
