矩形可以通过4种方式来绘制：一是通过两点绘制矩形；二是通过三点绘制矩形；三是通过两点中心绘制矩形；四是通过三点中心绘制矩形。

1.两点矩形 （1）执行命令。单击“草图”标签栏“创建”面板的“两点矩形”按钮 ，绘制矩形。

（2）绘制矩形角点。在绘图区域单击鼠标，确定矩形的一个角点1，如图3-23a所示。

（3）绘制矩形的另一个角点。移动鼠标单击确定矩形的另一个角点2，如图3-23b所示。

（4）完成矩形的绘制，如图3-23c所示。

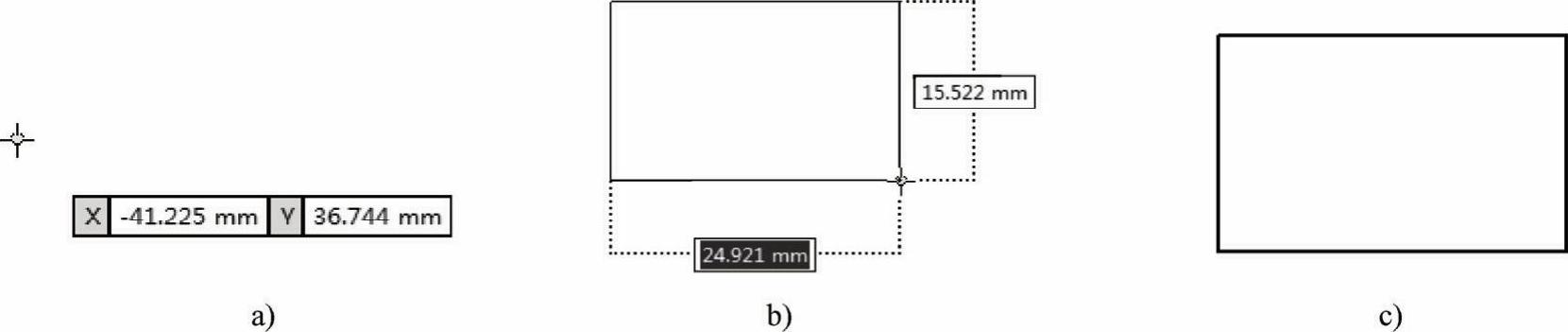

图3-23 绘制两点矩形

a) 确定角点1 b) 确定角点2 c) 完成矩形绘制

2.三点矩形

（1）执行命令。单击“草图”标签栏“创建”面板的“三点矩形”按钮 ，绘制矩形。

（2）绘制矩形角点1。在绘图区域单击鼠标，确定矩形的一个角点1，如图3-24a所示

（3）绘制矩形的角点2。移动鼠标单击，确定矩形的另一个角点2，如图3-24b所示。

（4）绘制矩形角点3。移动鼠标单击，确定矩形的另一个角点3。完成矩形的绘制，如图3-24c所示。

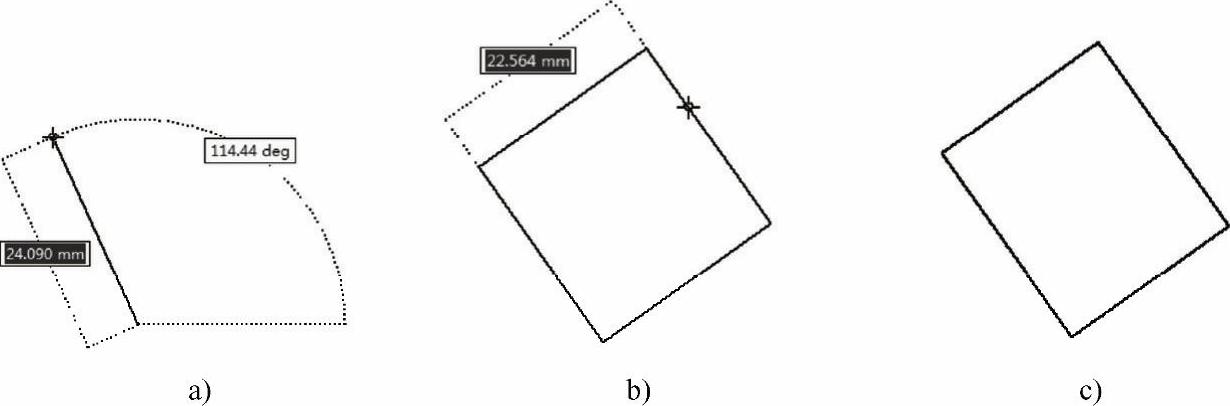

图3-24 绘制三点矩形

a) 确定角点1 b) 确定角点2 c) 完成矩形绘制(www.daowen.com)

3.两点中心矩形

（1）执行命令。单击“草图”标签栏“创建”面板的“两点中心矩形”按钮 ，绘制矩形。

（2）确定中心点。在图形窗口中单击第一点，以确定矩形的中心，如图3-25a所示。

（3）确定对角点。移动鼠标并单击以确定矩形的对角点，如图3-25b所示。完成矩形绘制，如图3-25c所示。

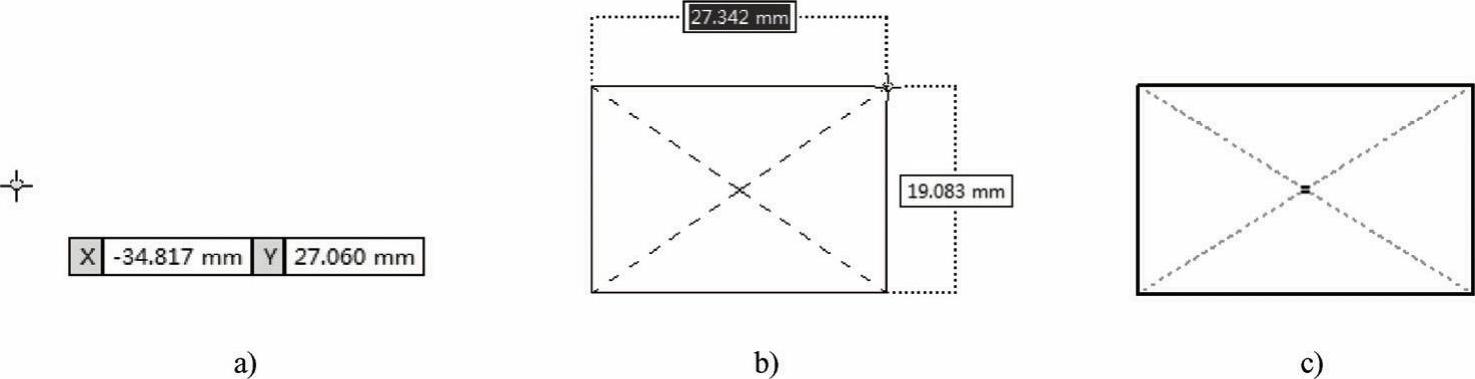

图3-25 绘制两点中心矩形

a) 确定中心点 b) 确定对角点 c) 完成矩形

4.三点中心矩形

（1）执行命令。单击“草图”标签栏“创建”面板的“三点中心矩形”按钮 ，绘制矩形。

（2）确定中心点。在图形窗口中单击第一点，以确定矩形的中心，如图3-26a所示

（3）确定长度。单击第二点，以确定矩形的长度，如图3-26b所示。

(4）确定宽度。拖动鼠标以确定矩形相邻边的长度。完成矩形绘制，如图3-26c所示。

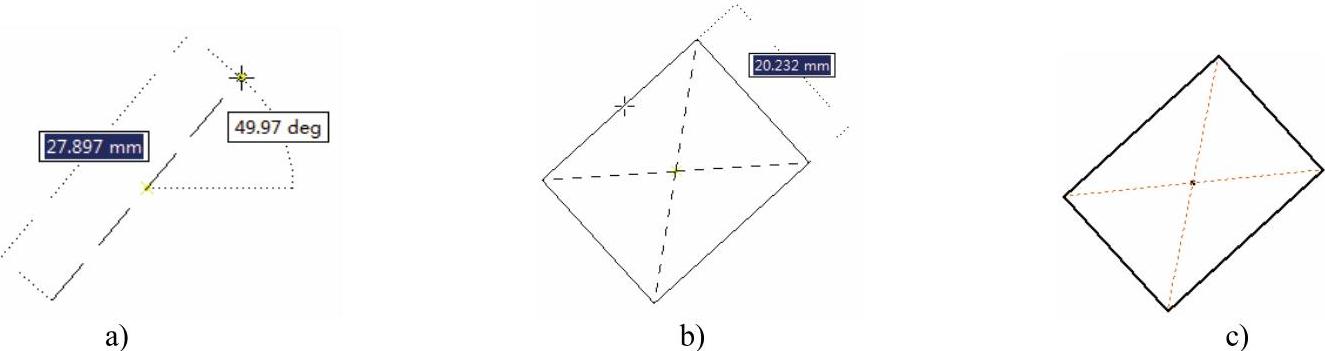

图3-26 绘制三点中心矩形

a) 确定中心点 b) 确定长度 c) 完成矩形
