如何绘制圆形及相切圆形

圆也可以通过两种方式来绘制:一种是绘制基于中心的圆;另一种是绘制基于周边切线的圆。

1.圆心圆

(1)执行命令。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter03-23.jpg ,开始绘制圆。

(2)绘制圆心。在绘图区域单击鼠标确定圆的圆心,如图3-17a所示。

(3)确定圆的半径。移动鼠标拖出一个圆,然后单击鼠标确定圆的半径,如图3-17b所示。

(4)确认绘制的圆。单击鼠标,完成圆的绘制,如图3-17c所示。

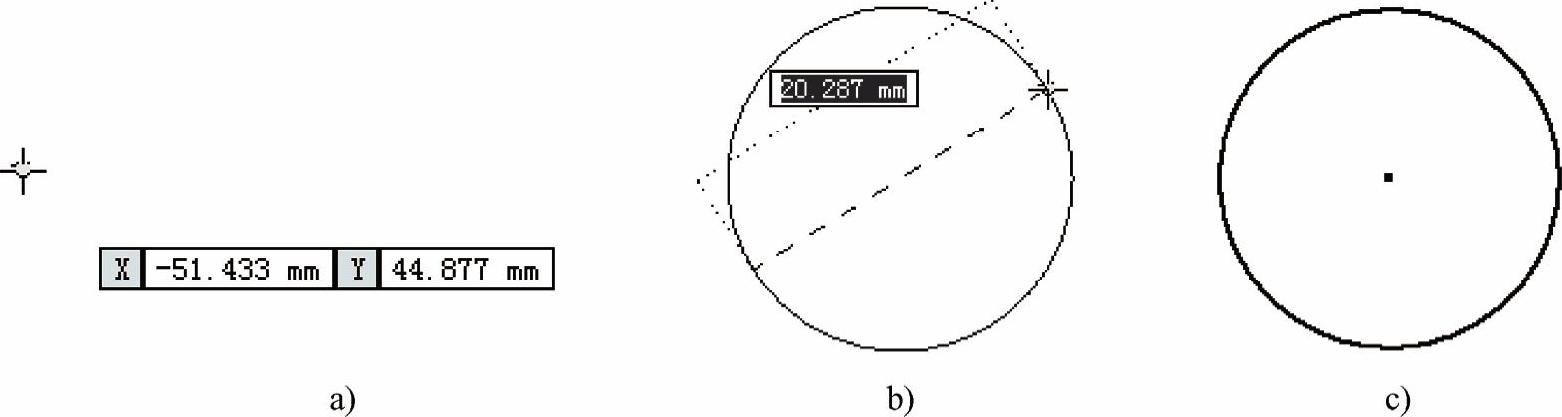

图3-17 绘制圆心圆

(a) 确定圆心 b) 确定圆半径 c) 完成圆绘制

2.相切圆(www.daowen.com)

(1)执行命令。单击“草图”标签栏“创建”面板的“相切圆”按钮 978-7-111-53165-4-Chapter03-25.jpg ,开始绘制圆。

(2)确定第一条相切线。在绘图区域选择一条直线确定第一条相切线,如图3-18a所示。

(3)确定第二条相切线。在绘图区域选择一条直线确定第二条相切线,如图3-18b所示。

(4)确定第三条相切线。在绘图区域选择一条直线确定第三条相切线,单击鼠标右键确定圆。

(5)确定绘制的圆。单击鼠标完成圆的绘制,如图3-18c所示。

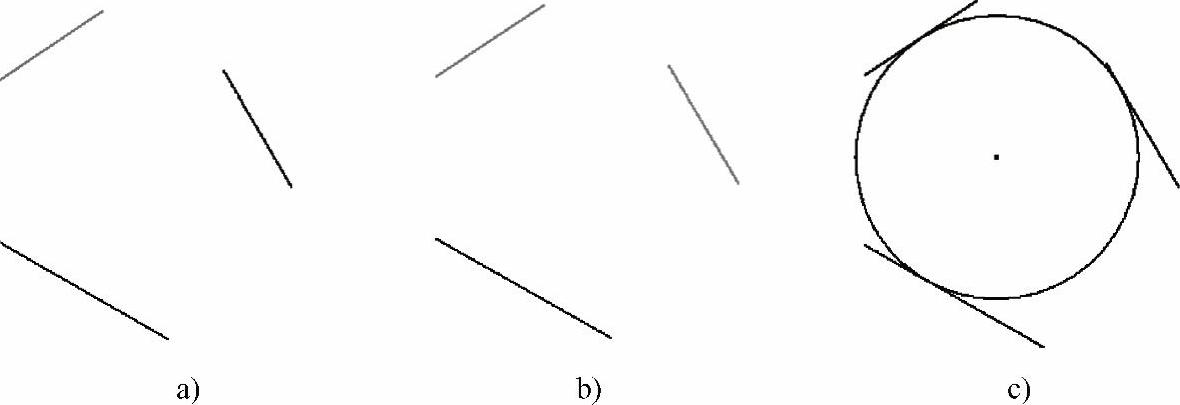

图3-18 绘制相切圆

(a) 确定第一条切线 b) 确定第二条切线 c) 完成圆绘制
