外观可以精确地表示零件中使用的材料。外观可按类型列出，且每种类型都有唯一的特性。外观定义包含颜色、图案、纹理图像和凸纹贴图等特性，将这些特性结合起来，即可提供唯一的外观。指定给材料的外观是材料定义的一个资源。

1.外观浏览器

外观分为不同的类别，例如金属、塑料和陶瓷，类别包含各种类别的相关外观。

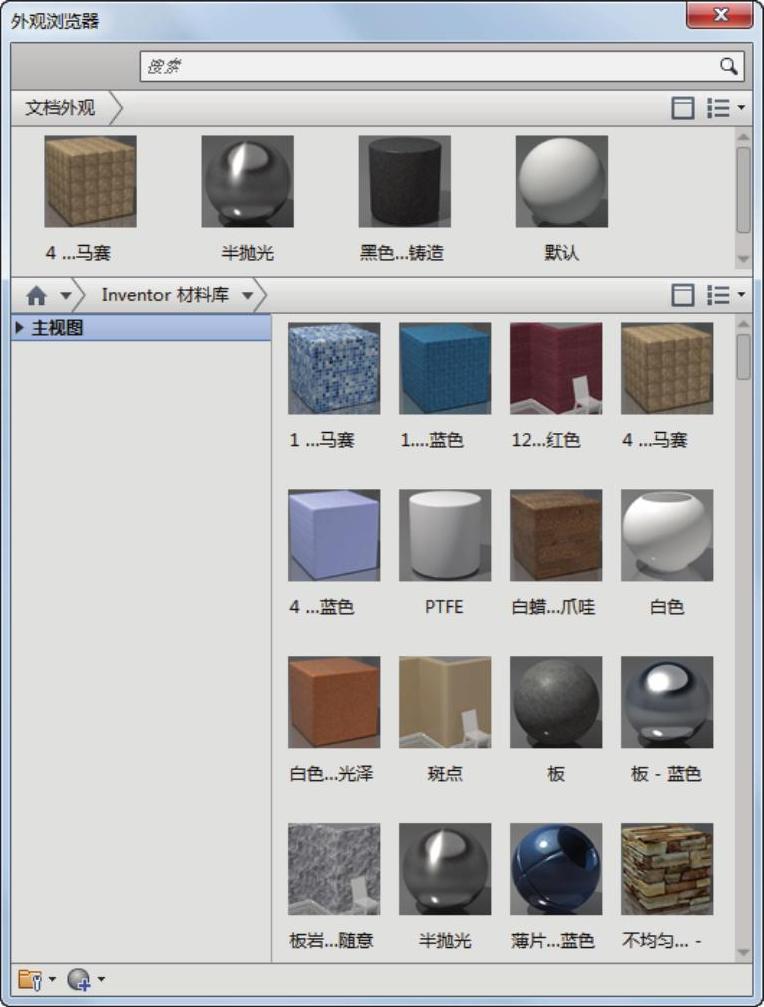

单击“工具”选项卡“材料和外观”面板中的“外观”按钮 ，弹出“外观浏览器”对话框，如图2-57所示。

图2-57 “外观浏览器”对话框

此对话框提供访问权限来创建和修改文档中的外观资源，并可用于访问用库中的外观。

2.颜色编辑器

颜色栏显示了轮廓颜色与方案中计算得出的应力值或位移之间的对应关系。用户可以编辑颜色栏以设置彩色轮廓，从而使应力/位移按照用户所需的方式来显示。

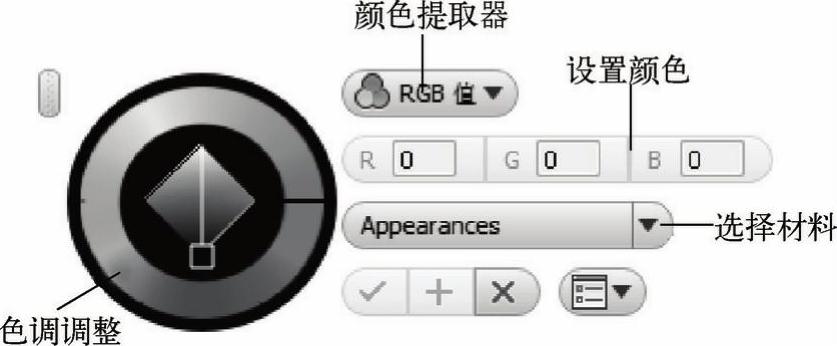

Inventor Publisher中同样提供了大量的材料，以及一个很方便的颜色编辑器，单击“工具”选项卡“材料和外观”面板上的“调整”按钮 ，打开如图2-58所示的颜色编辑器。

图2-58 颜色编辑器(www.daowen.com)

Inventor Publisher中导入Inventor部件后，颜色处理将遵循下面的规则：

● 如果Inventor中给定了材料，则颜色按照所选材料来选择。

● 如果Inventor中给定了材料，并给了一个与材料不同的颜色，则使用新颜色。

● 如果已经导入到Publisher后，通过修改材料又给了一个新的颜色，则这个新的颜色覆盖前面的两个颜色。

● Publisher中修改的颜色、材料无法返回到Inventor中。

● 在Publisher中存档后，若Inventor修改了颜色/材料，通过检查存档状态，Publisher可以自动更新颜色和材料。

● 如果在Publisher中修改过颜色/材料，则不会更新。 所以，比较好的工作流程如下：

（1）Inventor 设计部件，同时导入到Publisher中作为固定模板。

（2）Inventor更改设计，Publisher更新文件。

（3）Inventor完成材料、颜色的定义后，Publisher更新。

（4）如果有不满足需求的，在Publisher中进行颜色、材质的更改。
