在零件中，工作平面是一个无限大的构造平面，该平面被参数化附着于某个特征；在部件中，工作平面与现有的零部件互相约束。工作平面的作用很多，可用来构造轴、草图平面或中止平面、作为尺寸定位的基准面、作为另外工作平面的参考面、作为零件分割的分割面以及作为定位剖视观察位置或剖切平面等。

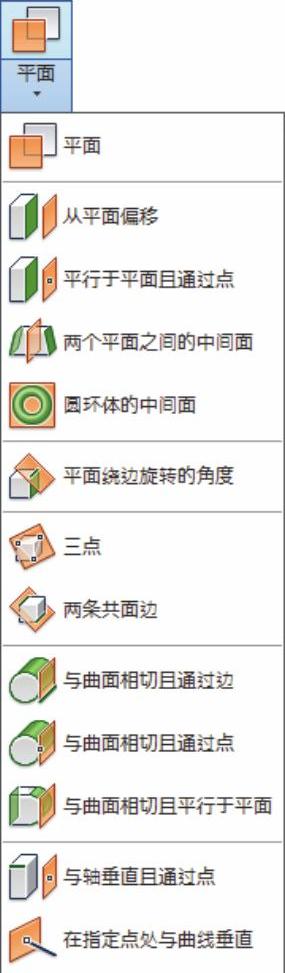

单击“模型”选项卡“定位特征”面板上的“工作平面”按钮 ，弹出如图2-18所示的创建工作轴的方式。下面将介绍各种创建工作轴的方式。

（1） 从平面偏移：选择一个平面，创建与此平面平行同时偏移一定距离的工作平面，如图2-19所示。

图2-18 工作平面创建方式

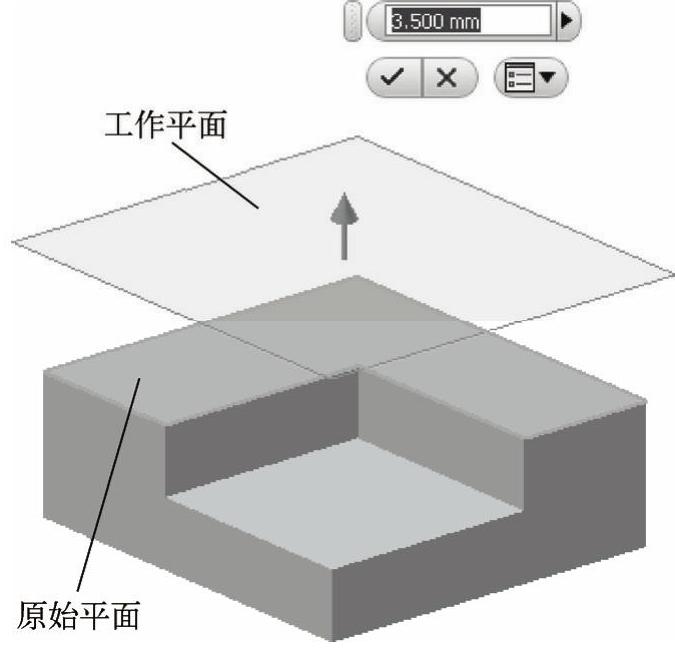

图2-19 从平面偏移创建工作平面

（2） 平行于平面且通过点：选择一个点和一个平面，创建过该点且与平面平行的工作平面，如图2-20所示。

（3） 两个平面之间的中间面：在视图中选择两个平行平面或工作面，创建一个采用第一个选定平面的坐标系方向并具有与第二个选定平面相同的外法向的工作平面，如图2-21所示。

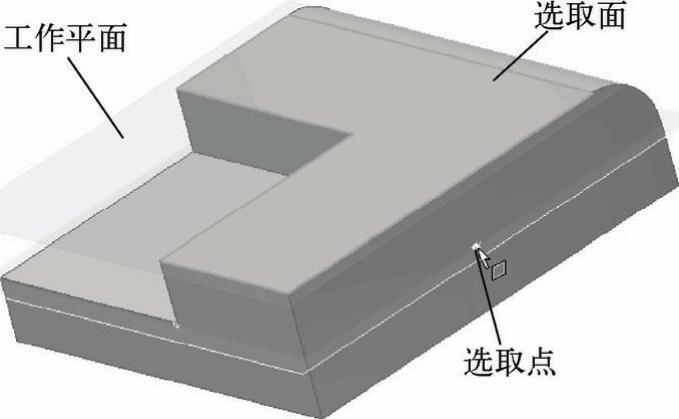

图2-20 平行于平面且通过点创建工作平面

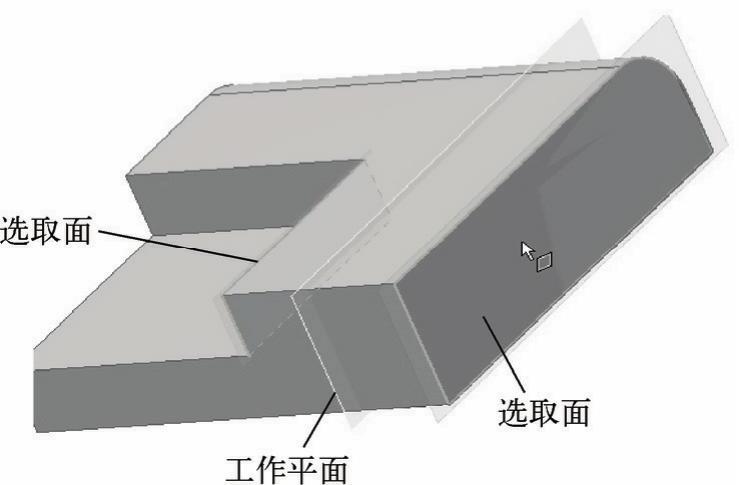

图2-21 在两个平行平面之间创建工作面

（4） 圆环体的中间面：选择一个圆环体，创建一个通过圆环体中心或中间面的工作平面，如图2-22所示。

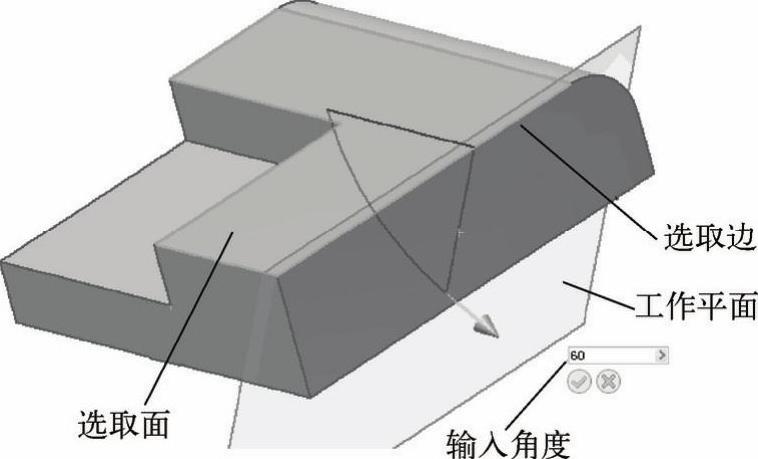

（5） 平面绕边旋转的角度：选择一个平面和平行于该平面的一条边，创建一个与该平面成一定角度的工作平面，如图2-23所示。

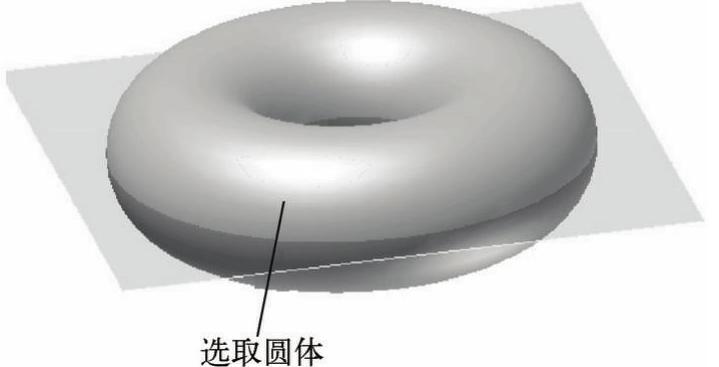

图2-22 圆环体中间面创建工作平面

图2-23 平面绕边旋转角度创建工作平面

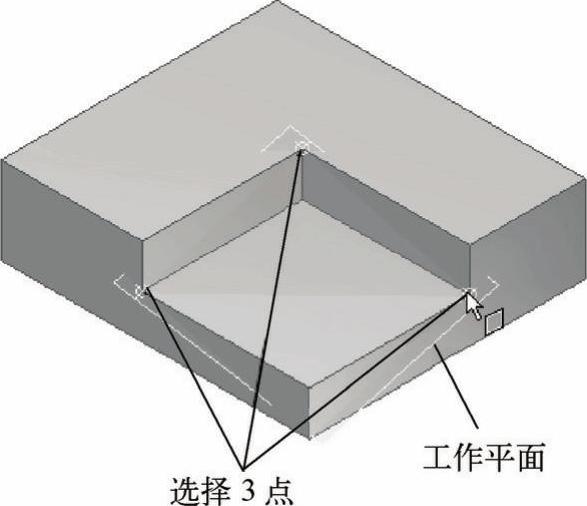

（6） 三点：选择不共线的3点，创建一个通过这3个点的工作平面，如图2-24所示。

（7） 两条共面边：选择两条平行的边，创建过两条边的工作平面，如图2-25所示。

图2-24 三点创建工作平面(www.daowen.com)

图2-25 两条共面边创建工作平面

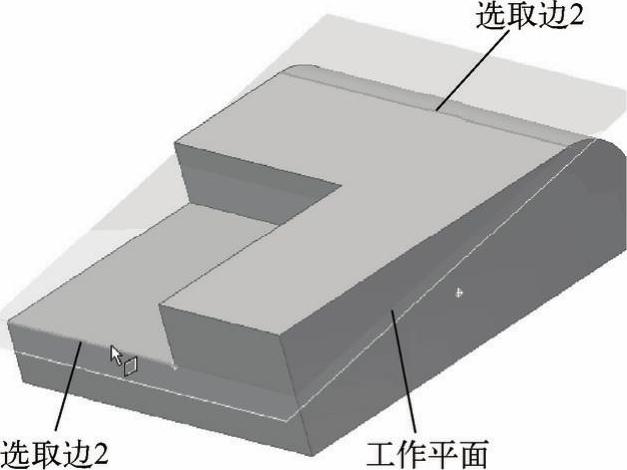

（8） 与曲面相切且通过边：选择一个圆柱面和一条边，创建一个过这条边并且和圆柱面相切的工作平面，如图2-26所示。

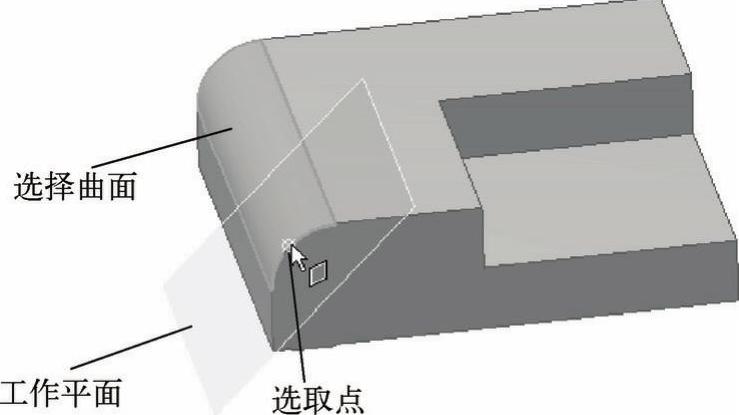

（9） 与曲面相切且通过点：选择一个圆柱面和一个点，则创建在该点处与圆柱面相切的工作平面，如图2-27所示。

图2-26 与曲面相切且通过边创建工作平面

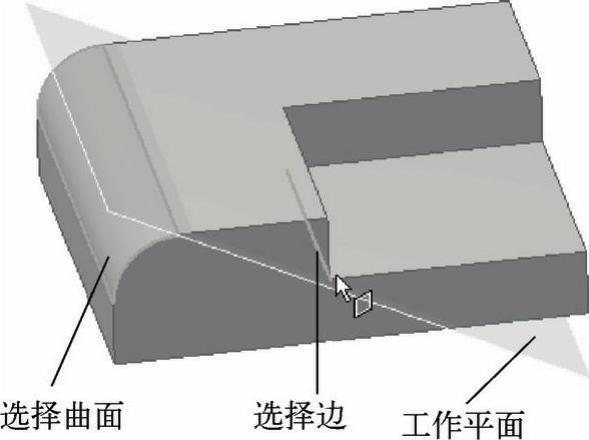

图2-27 与曲面相切且通过点创建工作平面

（10）

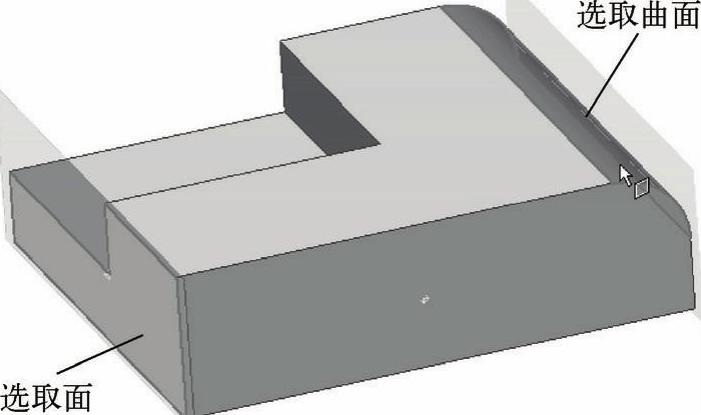

与曲面相切且平行于平面：选择一个曲面和一个平面，创建一个与曲面相切并且与平面平行的曲面，如图2-28所示。

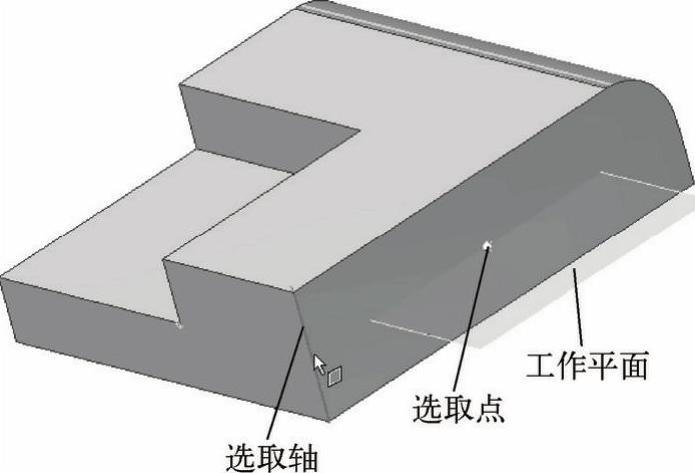

（11） 与轴垂直且通过点：选择一个点和一条轴，创建一个过点并且与轴垂直的工作平面，如图2-29所示。

图2-28 与曲面相切且平行于平面创建工作平面

图2-29 与轴垂直且通过点创建工作平面

（12） 在指定点处与曲线垂直：选择一条非线性边或草图曲线（圆弧、圆、椭圆或样条曲线）和曲线上的顶点、边的中点、草图点或工作点创建平面，如图2-30所示。

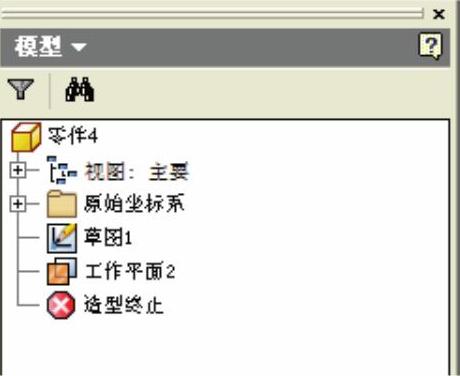

在零件或部件造型环境中，工作平面表现为透明的平面。工作平面创建以后，在浏览器中可看到相应的符号，如图2-31所示。

图2-30 在指定点处与曲线垂直创建工作点

图2-31 浏览器
