工作轴是参数化附着在零件上的无限长的构造线，在三维零件设计中，常用来辅助创建工作平面，辅助草图中的几何图元的定位，创建特征和部件时用来标记对称的直线、中心线或两个旋转特征轴之间的距离，作为零部件装配的基准，创建三维扫掠时作为扫掠路径的参考等。

单击“模型”选项卡“定位特征”面板上的“工作轴”按钮 ，弹出如图2-11所示的创建工作轴的方式。下面将介绍各种创建工作轴的方式。

（1） 在线或边上：选择一个线性边、草图直线或三维草图直线，沿所选的几何图元创建工作轴，如图2-12所示。

（2） 通过两点：选择两个有效点，创建通过它们的工作轴，如图2-13所示。

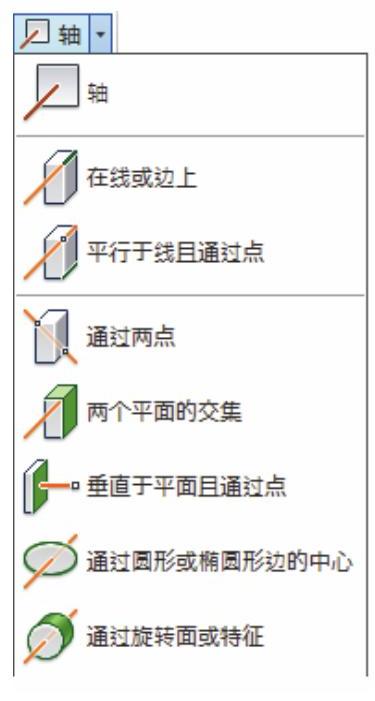

图2-11 工作轴创建方式

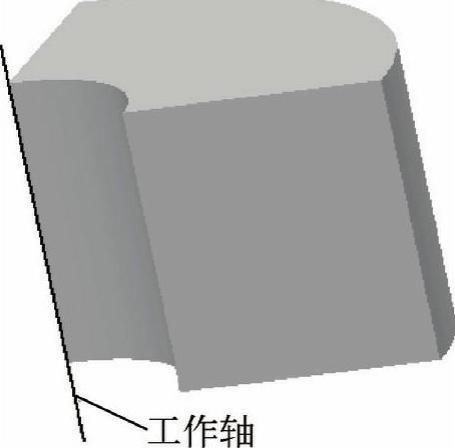

图2-12 在边上创建工作轴

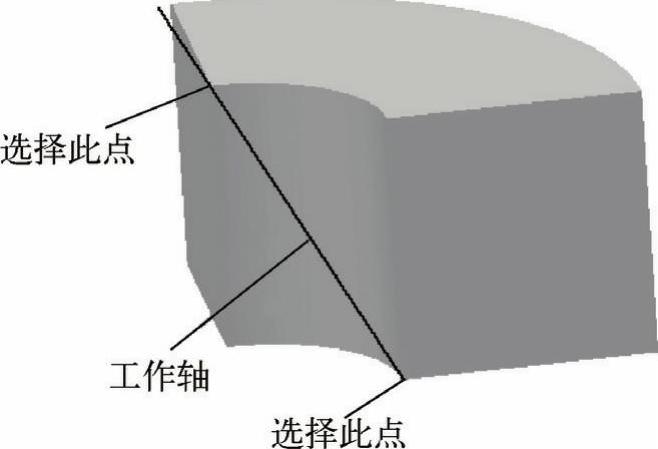

图2-13 通过两点创建工作轴

（3） 两个平面的交集：选择两个非平行平面，在其相交位置创建工作轴，如图2-14所示。

（4） 垂直于平面且通过点：选择一个工作点和一个平面（或面），创建与平面（或面）垂直并通过该工作点的工作轴，如图2-15所示。 (www.daowen.com)

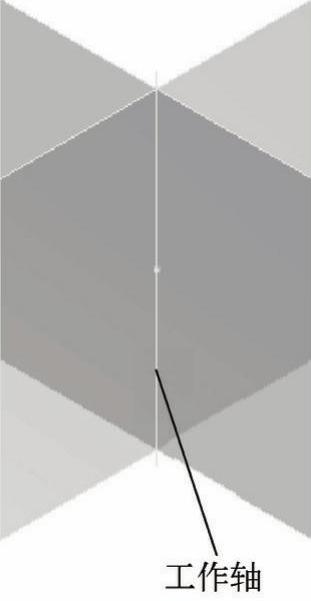

图2-14 通过两个平面创建工作轴

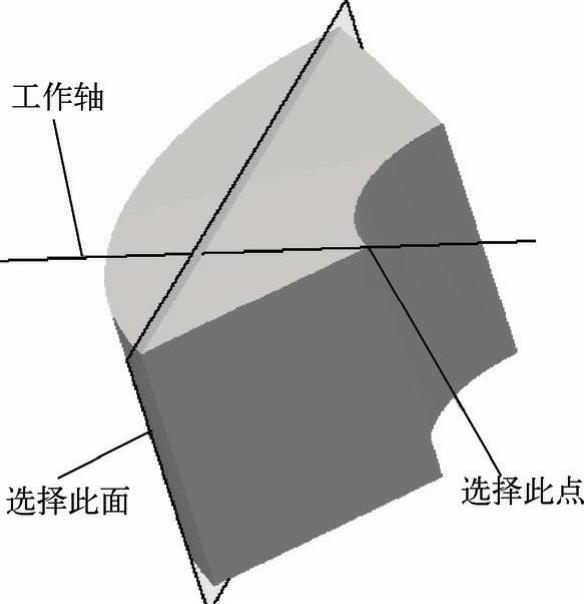

图2-15 通过平面和点创建工作轴

（5） 通过圆形或椭圆形边的中心：选择圆形或椭圆形边，也可以选择圆角边，创建与圆形、椭圆形或圆角的轴重合的工作轴，如图2-16所示。

（6） 通过旋转面或特征：选择一个旋转特征如圆柱体，沿其旋转轴创建工作轴，如图2-17所示。

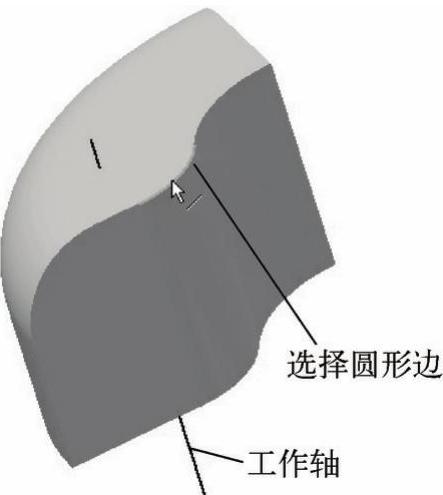

图2-16 选择圆形边创建工作轴

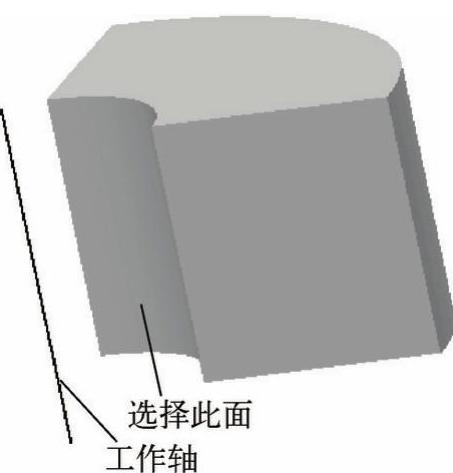

图2-17 通过旋转特征或面创建工作轴
