1.ViewCube

ViewCube是一种屏幕上的设备,与“常用视图”类似。在R2009及更高版本中,ViewCube替代了“常用视图”,由于其简单易用,已经成为Autodesk产品家庭中如AutoCAD、Alias、Revit等CAD软件必备的“装备”之一。ViewCube如图1-20所示。

与“常见视图”类似,单击ViewCube的角可以将模型捕捉到等轴测视图,而单击面可以将模型捕捉到平行视图。ViewCube具有以下附加特征。

● 始终位于屏幕上的图形窗口的一角(可通过ViewCube选项指定显式屏幕位置)。

● 在ViewCube上拖动鼠标可旋转当前三维模型,方便用户动态观察模型。

● 提供一些有标记的面,可以指示当前相对于模型世界的观察角度。

● 提供了可单击的角、边和面。

● 提供了“主视图”按钮,以返回至用户定义的基础视图。

● 能够将“前视图”和“俯视图”设定为用户定义的视图,而且也可以重定义其他平行视图及等轴测视图。重新定义的视图可以被其他环境或应用程序(如工程图或DWF)识别。

● 在平行视图中,提供了旋转箭头,使用户能够以90°为增量,垂直于屏幕旋转照相机。

● 提供了使用户能够根据自己的配置调整立方体特征的选项。


图1-20 ViewCube

2.SteeringWheels

SteeringWheels也是一种便捷的动态观察工具,以屏幕托盘的形式表现出来,它包含常见的导航控件及不常用的控件。当SteeringWheels被激活后,它会一直跟随鼠标指针,无须将鼠标指针移动到功能区的图标上便可立即使用该托盘上的工具。像ViewCube一样,用户可以通过“视图”选项卡的“导航”组中的下拉菜单打开和关闭SteeringWheels,而且SteeringWheels包含根据个人喜好调整工具的选项。与ViewCube不同,SteeringWheels默认处于关闭状态,需在功能区的“视图”选项卡的“导航”组中选择“全导航控制盘”命令来激活它。

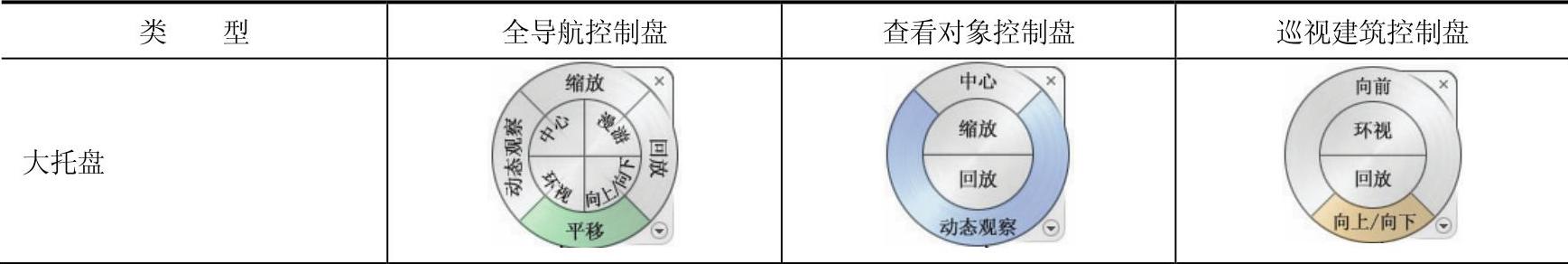

根据查看对象不同,SteeringWheels分为3种表现形式:全导航控制盘、查看对象控制盘和巡视建筑控制盘,如表1-1所示。在默认情况下,将显示SteeringWheels的完整版本,但是用户可以指定SteeringWheels的其他完整尺寸版本和每个控制盘的小版本。若要尝试这些版本,可在SteeringWheels工具上单击鼠标右键,然后从弹出的快捷菜单中选择一个版本。例如,选择“查看对象控制盘(小)”,可以查看完整SteeringWheels的小版本。

1-1 SteeringWheels的界面


(续)


SteeringWheels提供了以下功能。 (www.daowen.com)

● 缩放:用于更改照相机到模型的距离,缩放方向可以与鼠标运动方向相反。

● 动态观察:围绕轴心点更改相机位置。

● 平移:在屏幕内平移照相机。

● 中心:重定义动态观察中心点。

此外,SteeringWheels还添加了一些Autodesk Inventor中以前所没有的控件,或功能上显著变化和改进的控件。

● 漫游:在透视模式下能够浏览模型,很像在建筑中的走廊中穿行。

● 环视:在透视模式下能够更改观察角度而无须更改照相机的位置,如同围绕某一个固定点向任意方向转动照相机一般。

● 向上/向下:能够向上或向下平移照相机,定义的方向垂直于ViewCube的顶面。

● 回放:能够通过一系列缩略图以图形方式快速选择前面的任意视图或透视模式。

3.其他观察工具

978-7-111-53165-4-Chapter01-24.jpg 平移:沿与屏幕平行的任意方向移动图形窗口视图。当“平移”图标激活时,在用户图形区域会显示手掌平移光标。将光标置于起始位置,然后单击并拖动鼠标,可将用户界面的内容拖动到光标所在的新位置。

●  978-7-111-53165-4-Chapter01-25.jpg 缩放:使用此命令可以实时缩放零件部件。

●  978-7-111-53165-4-Chapter01-26.jpg 缩放窗口:光标变为十字形,用来定义视图边框,在边框内的元素将充满图形窗口。

978-7-111-53165-4-Chapter01-27.jpg 全部缩放:激活“全部缩放”命令会使所有可见对象(零件、部件或图纸等)显示在图形区域内。

978-7-111-53165-4-Chapter01-28.jpg 缩放选定实体:在零件或部件中,缩放所选的边、特征、线或其他元素以充满图形窗口。该命令不能在工程图中使用。

978-7-111-53165-4-Chapter01-29.jpg 受约束的动态观察:在模型空间中围绕轴旋转模型,即相当于在纬度和经度上围绕模型移动视线。

978-7-111-53165-4-Chapter01-30.jpg 主视图:将前视图重置为默认设置。当在部件文件的上下文选项卡中编辑零件时,在顶级部件文件中定义的前视图将作为主导前视图。

978-7-111-53165-4-Chapter01-31.jpg 观察方向:在零件或部件中,缩放并旋转模型使所选元素与屏幕保持平行,或使所选的边或线相对于屏幕保持水平。该命令不能在工程图中使用。

978-7-111-53165-4-Chapter01-32.jpg 上一个:当前视图采用上一个视图的方向和缩放值。在默认情况下,“上一个”命令位于“视图”选项卡的“导航”组中,可以单击导航栏右下角的下拉按钮,在弹出的“自定义”菜单中选择“上一视图”命令,将该命令添加到导航栏中。用户可以在零件、部件和工程图中使用“上一视图”命令。

978-7-111-53165-4-Chapter01-33.jpg 下一个:使用“上一个”后恢复到下一个视图。在默认情况下,“下一个”命令位于“视图”选项卡的“导航”组中,可以单击导航栏右下角的下拉按钮,在弹出的“自定义”菜单中选择“下一个”命令,将该命令添加到导航栏中。可以在零件、部件和工程图中使用“下一个”命令。
