带传动安装、张紧和维护操作技巧

1.带传动安装的注意事项

(1)安装前应检查带与带轮的型号是否一致,多根V带的实际长度应当将偏差控制在规定的范围内。

(2)安装时,两带轮的轴线应当保持平行,两带轮的端面应在同一平面内,主动带轮与从动带轮的轮槽要对正。

(3)安装V带时,应先将中心距缩小后再将带套入带轮上,然后逐渐调整中心距,直至带张紧。正确的检查方法是:用大拇指在每条带中部施加20N左右的垂直压力,带下沉15mm为宜,如图6-10所示。

(4)V带断面在轮槽中应有正确的位置,V带外缘应与轮外缘平齐,如图6-11所示。如果高出太多,会减少接触面;如果陷得太深,则不能达到设计的传动能力。

图6-10 V带张紧程度检查

图6-11 V带在轮槽中的位置

2.带传动的张紧

带在工作一段时间后,就会产生变形而松弛,从而影响带正常工作。为了保证带有一定的张紧力,必须定期对带进行张紧。常用的带传动张紧方法有移动法、摆动法和安装张紧轮法。

(1)移动法是通过改变两带轮的中心距来调整带的张力,如图6-12(a)所示。移动法应用较多,也比较简单。

(2)摆动法是通过调整螺栓或调整螺母,增大两带轮的中心距来达到带的张紧,如图6-12(b)所示。摆动法与移动法的调整原理基本一样。摆动法在机床上应用较多。

(www.daowen.com)

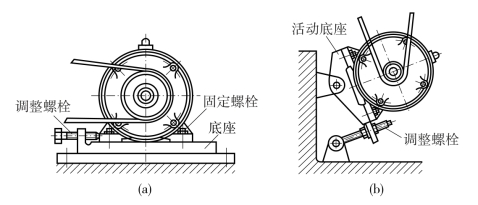

图6-12 调整带传动的中心距

(a)移动法调整中心距 (b)摆动法调整中心距

(3)安装张紧轮法是通过安装张紧轮来调整传动带的张力。张紧轮应当放在靠近大带轮一侧,避免小带轮的包角变小,如图6-13所示。

3.带传动的维护事项

(1)带传动装置必须安装防护罩,不允许传动件外露。

(2)应避免橡胶带与酸、碱、油等化学物质接触,也不宜在阳光下暴晒。

(3)带的工作温度不应超过60℃。

(4)传动带的使用寿命较短,如果发现传动带出现裂纹、变长,应及时更换。

(5)及时调整带的张力,保证带传动正常工作。

(6)带轮在轴端应有固定装置,以防带轮脱轴。

(7)切忌在有易燃易爆气体环境中(如煤矿井下)使用带传动,以免发生危险。

图6-13 张紧轮的安装
