V带传动的参数及选用策略

在V带传动过程中,涉及的传动参数主要有:带轮包角α、传动比i12、V带的线速度、V带轮基准直径dd(如dd1、dd2)、中心距a、V带的根数等。

1.带轮包角α

带轮包角α是指带与带轮接触面的弧长所对应的中心角,如图6-7所示。带轮包角α越小,摩擦力就越小,通常要求带轮的包角α≥120°。在验算带传动过程中,仅要求验算小带轮的包角α1即可,因为大带轮的包角比小带轮大。如果验算结果α1<120°,可以通过增大中心距的方法解决,或者是设置张紧轮(见图6-8)来增大带轮的包角α1

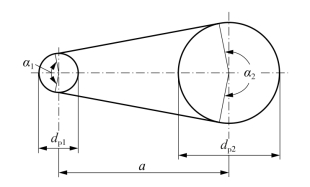

图6-7 带轮包角

图6-8 张紧轮调整带的张力和包角

总之,小带轮的包角α1越大,带与带轮的接触弧就越长,带的传动能力就越大。

2.传动比i12

带传动比越大,在主动轮与从动轮的中心距不变的情况下,两带轮的直径差越大,小带轮上的包角就越小,带的传动能力就会下降。通常V带传动的传动比i12≤7,一般控制在2~7。(www.daowen.com)

3.V带的线速度

V带的线速度通常控制在5~30m/s,最佳的线速度是10~20m/s。在传递功率不变的前提下,虽然提高V带的线速度可以减少带的根数,但V带的线速度过高,离心力过大,摩擦力降低,反而会降低传动能力,同时会影响带的使用寿命。

4.V带轮基准直径dd

V带轮基准直径dd主要指主动轮的基准直径dd1和从动轮的基准直径dd2。V带轮的基准直径越大,传动装置的结构尺寸就越大;V带轮的基准直径越小,传动装置的结构就越紧凑。但小带轮直径太小,会使V带在带轮上弯曲加剧,导致V带所受的弯曲应力加大,从而影响V带的使用寿命。因此,采用V带传动时,带轮有最小基准直径dmin要求(见表6-2)。

表6-2 普通V带传动时带轮的最小基准直径dmin (单位:mm)

5.中心距a

带传动中,如果两带轮的中心距越大,传动结构会越大,传动时还会引起V带颤动;带传动中,如果两带轮的中心距越小,小带轮上的包角越小,将使摩擦力减小,也会降低有效拉力。另外,中心距太小,由于单位时间内V带在带轮上挠曲的次数增多,V带容易疲劳,也会降低V带的使用寿命。在V带传动中,通常要求0.7(dd1+dd2)≤a≤2(dd1+dd2)。

6.V带的根数

V带的根数越多,传动的功率越大,但V带的根数多,会影响每根V带受力的均匀性。在V带传动过程中,通常应将V带的根数控制在10根以内,一般控制在2~5根。
