1.V带的结构

V带是无接头的环形带，其端面结构，如图6-3所示。V带由顶胶、抗拉体、底胶、包布层4部分组成。顶胶和底胶的主要材料是橡胶；抗拉体分为绳芯和帘布芯两种，在V带中起承载的作用。绳芯V带的柔韧性好，抗弯曲性好，适用于带轮较小、转速较高和载荷较小的机械传动；帘布芯V带抗拉强度较高，适用于传递较大的功率。

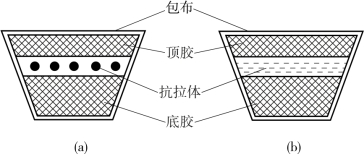

图6-3　V带的端面结构

（a）绳芯结构　（b）帘布芯结构

2.V带的标准(www.daowen.com)

V带是标准件，按其截面尺寸由小到大进行分类，可分为Y、Z、A、B、C、D、E七种型号，其中E型V带的截面积最大。V带截面尺寸越大，其传递的功率越大，生产中使用最多的是A、B、C三种型号的V带。例如，家用波轮洗衣机选用Z型V带，带长400mm。Y、Z型V带主要用于办公设备和洗衣机等家用电器。

V带在绕过带轮时产生弯曲，外层受拉而伸长，内层受压而缩短，伸长与缩短之间必定有一处带的长度不变的中性层。中性层面称为节面，节面的宽度称为节宽，用bp表示。V带在中性层面上的周线长度为基准长度，用Ld表示。我国标准V带截面尺寸系列（见表6-1）。

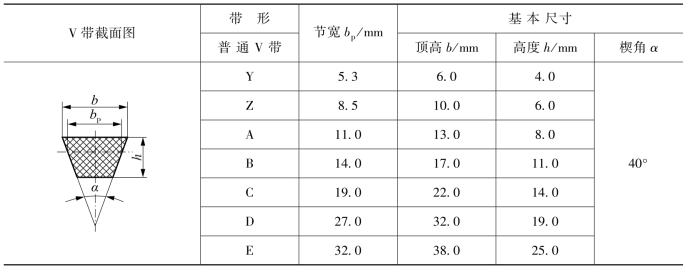

表6-1　V带截面尺寸系列（摘自《带传动普通V带和窄V带尺寸（基准宽度制）》GB/T 11544—2012）

常用V带基准长度Ld（mm）有560、630、710、800、900、1 000、1 120、1 250、1 400、1 600、1 800、2 000、2 240、2 500、2 800、3 150、3 550、4 000、4 500、5 000等，但不是每一种型号都有这些基准长度，需要时可参考相关技术手册。

普通V带的标记由带型（型号）、基准长度和标准编号组成。普通V带是指带的两侧面所夹的锐角是40°，相对高度h/bp=0.7的V带。例如，B2240 GB/T 11544—2012表示B型V带，基准长度Ld是2 240mm，2012年的国家标准。在每一根V带的顶面都压印有带的标记，包括商标、代号、制造日期等。
