带传动的类型和应用分析

带传动按带的截面形状进行分类,可分为平带传动、V带传动、同步带传动和圆带传动等,如图6-1所示;带传动按工作原理进行分类,可分为同步带传动和摩擦式带传动两大类。除了同步带传动之外,其他带传动都属于摩擦式带传动。

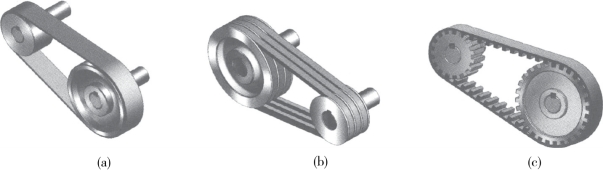

图6-1 带传动

(a)平带传动 (b)V带传动 (c)同步带传动

1.平带传动

平带传动是依靠带的内侧表面与带轮外圆之间的摩擦力传递动力,如图6-1(a)所示。平带的截面为扁平矩形,带的内侧表面为工作平面,平带是标准件。对于平带传动来说,平带的结构较为简单,带轮制造容易,它主要适用于两轴平行、转向相同、距离较远的机械传动。但在相同条件下,平带传动所能传递的功率较低,因此,应用较少。

2.V带传动

V带传动是依靠带的两侧面与带轮的轮槽之间产生的摩擦力来传递动力,如图6-1(b)所示。V带的截面为等腰梯形,两侧面为工作平面,两侧面之间的夹角是40°,V带是标准件。对于V带传动来说,在相同的初拉力情况下,V带传动结构紧凑,传递的功率是平带的3倍,因此,V带传动广泛应用于各种机械传动中。(www.daowen.com)

3.同步带传动

同步带传动是通过同步带上的齿形与带轮上的齿形相啮合实现运动和动力的传递,如图6-1(c)所示。同步带传动除了保持摩擦式带传动的优点之外,还具有传递功率大、传动比准确等优点,故多用于要求传动平稳、传动精度较高的机械传动,如数控机床、机床发动机、纺织机、录像机、放映机等精密机械都采用同步带传动。

4.圆带传动

圆带传动是由圆带和带轮组成的摩擦传动。对于圆带传动来说,其结构简单,圆带的截面为圆形(见图6-2),传递的动力较小,通常用于小功率轻型机械传动,如缝纫机、牙科医疗器械、仪器等机械设备中都可采用圆带传动。

图6-2 圆带的截面

5.摩擦式带传动

摩擦式带传动应用最广泛,它是依靠紧套在带轮上的传动带与带轮接触面间产生的摩擦力来传递运动和动力的。当主动轮转动时,通过传动带带动从动轮转动,从而将主动轮的运动和动力传递给从动轮,并改变从动轮的转速和扭矩。摩擦式带传动过载时会打滑,可以防止薄弱零件的损坏,可以起到安全防护的作用,但摩擦式带传动不能保证准确的传动比。
