1.挤压变形的概念

螺栓、铆钉等连接件在外力作用下发生剪切变形的同时，在连接件与被连接件的接触面上互相压紧，产生局部塑性变形，甚至压溃破坏的现象，称为挤压变形，如图2-23所示。

需要说明的是，挤压变形和压缩变形是两个完全不同的概念，挤压变形发生在两个构件相互接触的表面，产生局部塑性变形；压缩变形发生在整个构件内，产生整体塑性变形。

2.挤压应力

工程中常假定挤压力在挤压面上是均匀分布的。挤压面上单位面积所受到的挤压力称为挤压应力，挤压应力用符号Rbc表示，其表达式为

图2-23　螺栓挤压变形

式中，Fbc——挤压力，挤压力与挤压面积相互垂直；

　　　Abc——挤压面积。

当挤压面为半圆柱面时，如铆钉、螺栓、销钉等连接件的挤压面，则挤压面积是半圆柱面的正投影面积，即Abc=dt。d为圆柱体的直径，t为被连接件的厚度。当挤压面为平面时，则挤压面积是接触面的面积。

3.挤压强度条件

为了保证连接件在工作时不发生挤压破坏，必须使连接件的工作挤压应力不超过材料的许用挤压应力，即连接件的挤压强度条件为

式中，[Rbc]——材料的许用挤压应力，其值可根据试验测定，也可从有关设计手册中查得。(www.daowen.com)

连接件的挤压强度条件同样可以解决强度的校核、截面尺寸选择和确定许可载荷等问题。在挤压强度计算中，当连接件与被连接件的材料不同时，应对挤压强度较低的构件进行强度计算。

在对连接件进行强度计算时，由于剪切与挤压相伴而生，所以工程结构中既要考虑剪切强度，又要注意挤压强度。

【例2-3】　图2-24为螺栓连接，已知钢板厚度t=10mm，螺栓的许用切应力[τ]=100MPa，许用挤压应力[Rbc]=200MPa，F=28kN。试选择螺栓的直径尺寸。

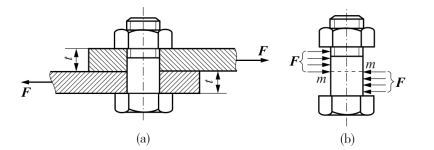

图2-24　螺栓连接中螺栓尺寸的核算

解：

（1）求剪力FS和挤压力Fbc。螺栓的破坏可能沿着m—m面被剪断以及钢板孔壁间的挤压变形，采用截面法可求得

（2）按剪切强度条件计算螺栓直径d，由得

（3）按挤压强度条件计算螺栓直径d，由得

如果要螺栓同时满足剪切和挤压强度的要求，则其最小直径d=19mm。
