数控铣床和加工中心常用的夹具是机用虎钳、压板和组合夹具等。

1.机用虎钳

机用平口钳如图1-24a所示，先校正钳口，再把工件装夹在平口钳上，这种方式装夹方便，应用广泛，适用于装夹形状规格小的工件。正弦平口钳如图1-24b所示，通过钳身上的孔及滑槽来改变角度，可用于斜面零件的装夹。

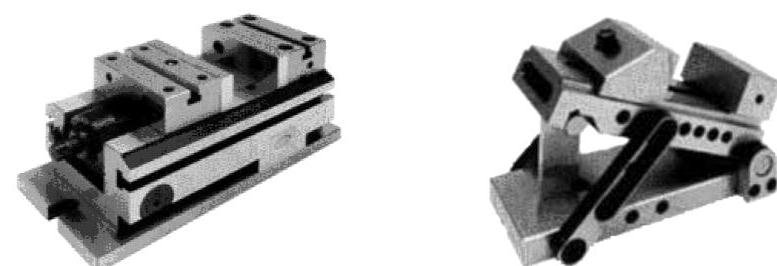

图1-24机用虎钳

a）机用平口钳 b）正弦平口钳

2.压板

数控铣床工作台面上有数条T形槽，用于安装工件或夹具。在数控铣床上用压板装夹工件，主要由压板、垫铁、T形螺栓（或T形螺母）及螺母等组成，如图1-25a所示。压板形状各异，可适应各种不同形状工件的装夹。其原理是杠杆作用，夹紧螺栓和工件的杠杆臂越短，则夹持力越大。必要时可增加辅助支承。

使用压板时，压板的一端搭在工件上，另一端搭在垫铁上，垫铁的高度应等于或略高于工件被压紧部位的高度，压板螺栓应尽量靠近工件，这样可增大夹紧力，如图1-25b所示。为保证夹紧可靠，压板的数量一般不少于两块。(www.daowen.com)

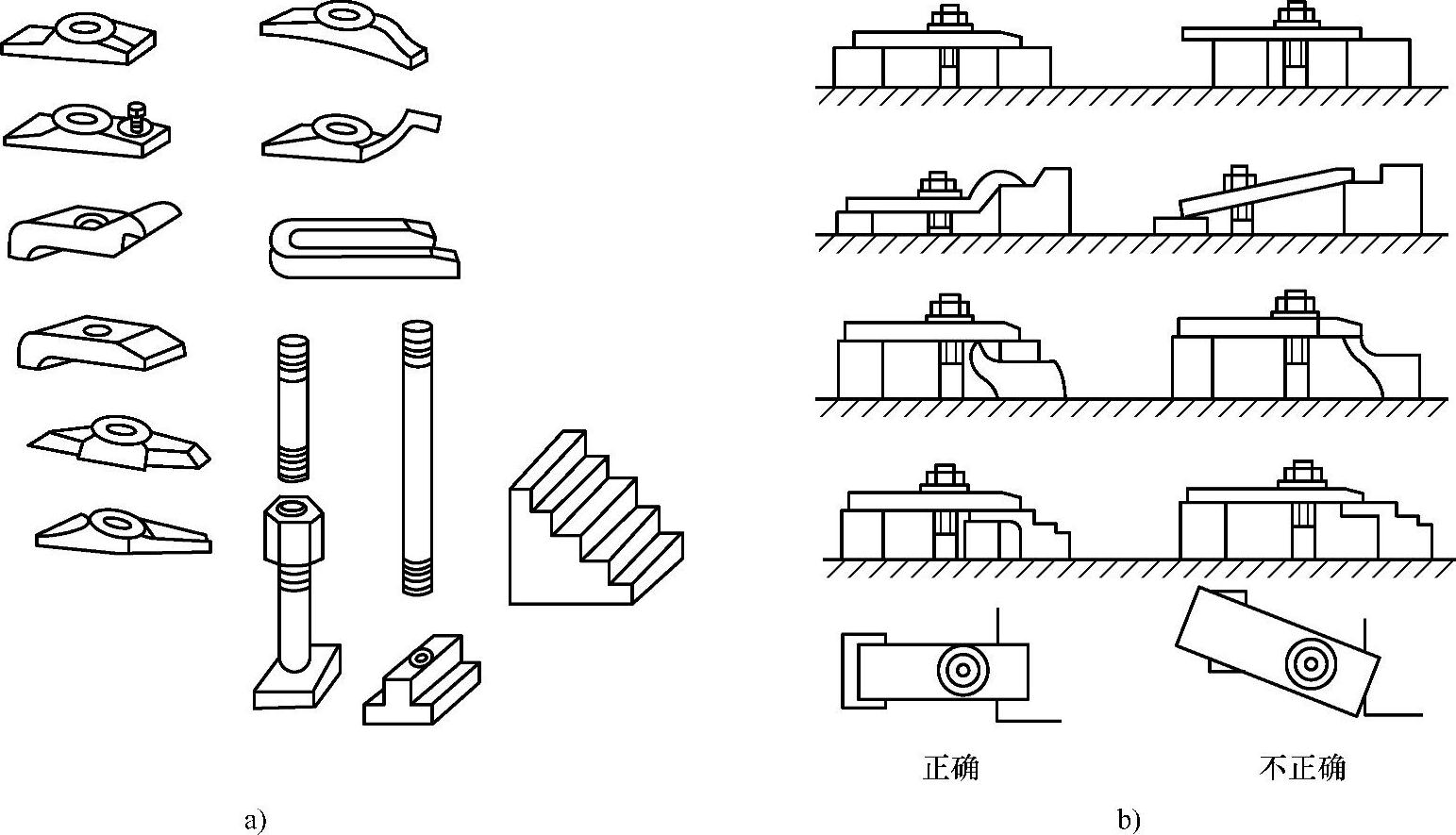

图1-25 压板及其夹紧方式

a）压板 b）搭压板的方法

3.组合夹具

组合夹具是一种标准化、系列化、通用化程度很高的工艺装备，目前在我国的工厂已经得到广泛的应用。组合夹具由一套预先制造的不同形状、不同规格、不同尺寸的标准元件及部件组装而成。

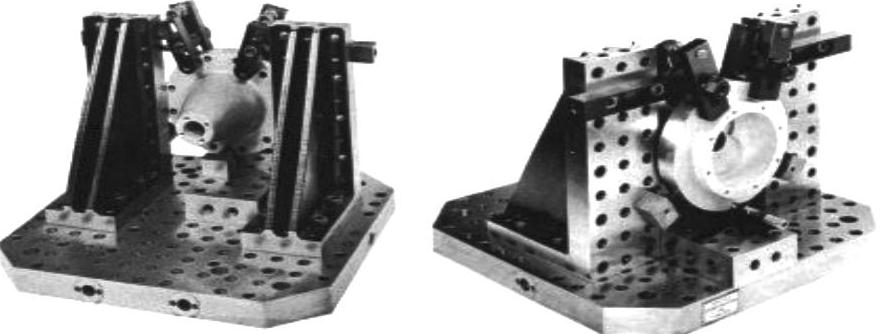

图1-26 典型零件在孔系组合夹具上装夹示意图

用孔系列组合夹具元件即可快速地组装成机床夹具。该系列元件结构简单，以孔定位，用螺栓联接，定位精度高，刚性好，组装方便。法兰盘在孔系组合夹具上装夹如图1-26所示。
