夹取式搬运机器人末端执行器的设计优化

时间:2023-06-17 理论教育 版权反馈
【摘要】:本任务利用工业机器人进行质量2 kg 标准6 号纸箱的搬运,因此工业机器人的末端执行器采用夹取式取料手。为了满足夹取式末端执行器与工业机器人腕部法兰之间的机械连接,以及夹取式末端执行器与工业机器人之间的气动和电气连接,需要进行上下料工作站工业机器人末端夹具码垛抓手的设计,以及配套气缸和导轨的选型。综合上述零配件,夹取式搬运机器人末端操作器码垛抓手组装后示意图如图2-40所示。

夹取式搬运机器人末端执行器的设计优化

本任务利用工业机器人进行质量2 kg 标准6 号纸箱的搬运,因此工业机器人的末端执行器采用夹取式取料手。为了满足夹取式末端执行器与工业机器人腕部法兰之间的机械连接,以及夹取式末端执行器与工业机器人之间的气动和电气连接,需要进行上下料工作站工业机器人末端夹具码垛抓手的设计,以及配套气缸导轨的选型。

1.码垛抓手设计

本任务所在的生产线要求夹取式搬运机器人,从皮带输送线预定位置夹取已经封装好的纸箱,放置于码垛台上,在此过程中要求纸箱不能脱落和夹紧变形,因此,需要设计一款码垛抓手给予纸箱适当的力度。

鉴于需搬运纸箱的材料形状和重量,码垛抓手可设计成单板型机械手爪,一边为固定抓板,如图2-30所示,另一边为移动抓板,如图2-31所示,通过抓手安装板(图2-32)直线导轨气缸和其他组件有机连接而成。

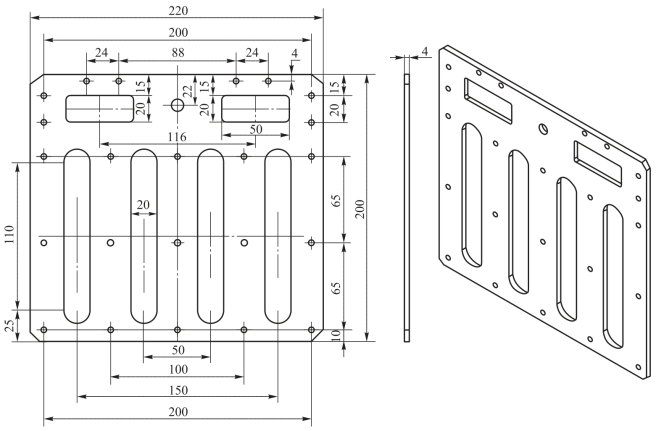

图2-30 抓手固定抓板

为减轻码垛抓手的整体重量,抓板固定板及其配件可在适当地方进行镂空,制作材质采用密度小强度大的铝合金。设计移动抓板时,为保证其移动运行的稳定性可靠性,以及后续生产中的易于维护性,选用一组自润式直线导轨BRH15B (图2-33)作为移动抓板的移动单元

图2-31 抓手移动抓板

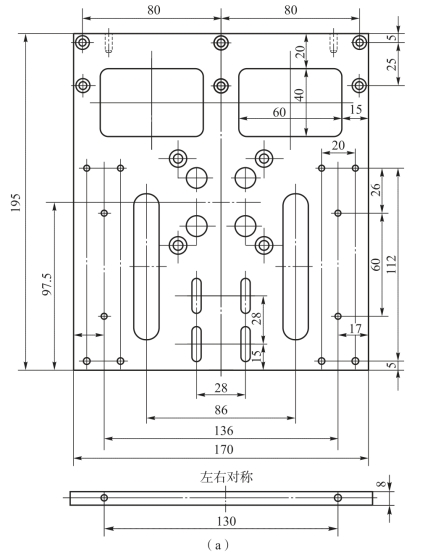

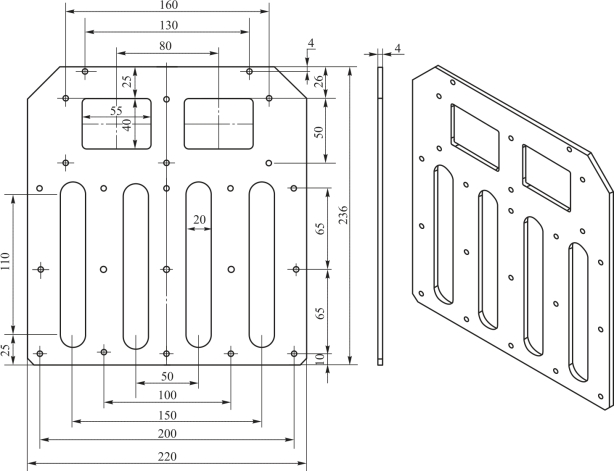

图2-32 抓手安装板

(a)平面图

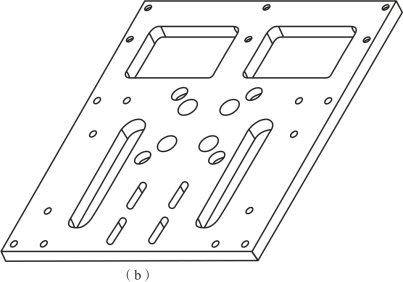

图2-32 抓手安装板(续)

(b)立体图

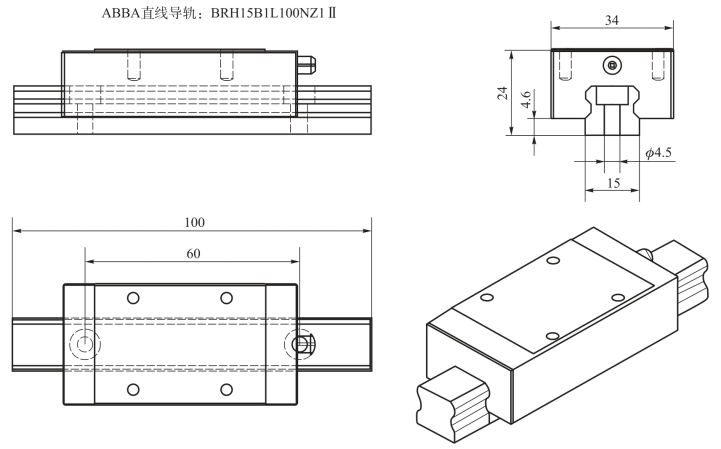

图2-33 直线导轨BRH15B

参照图2-18,ABB IRB 1410 型工业机器人手腕法兰盘接口尺寸,同时需考虑到拆卸与安装的便利性,设计抓手转接板,如图2-34所示,使其成为码垛抓手安装板与机器人腕部连接的桥梁

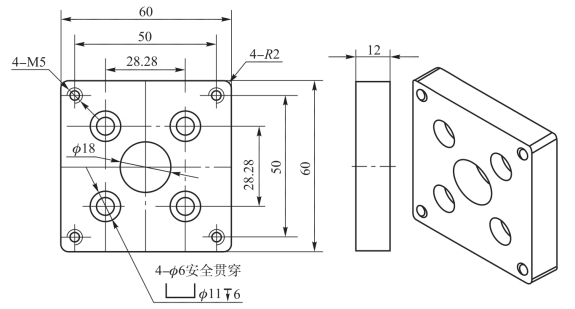

图2-34 抓手转接板

2.配套气缸和导轨选型

通过计算封装后纸箱的重量,估算出码垛抓手稳稳抓住纸箱所需的力量,选出移动抓板适当的行程,按照气缸选型的相关规则,本码垛抓手选用CHELIC JD25×10-B-SE2 气缸。综合气缸的外形尺寸,设计抓手气缸安装板,如图2-35所示。气缸与移动抓板通过螺丝连接,通过控制气流方向来控制移动抓板的活动。(www.daowen.com)

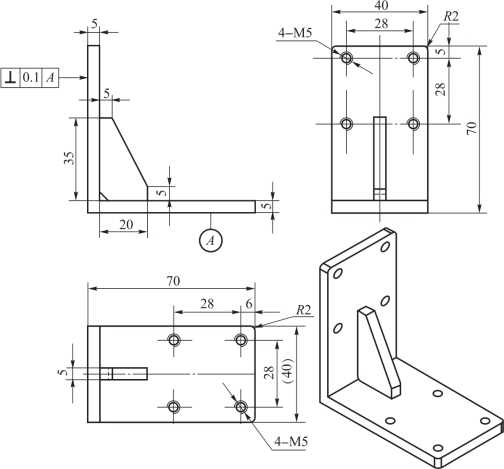

图2-35 抓手气缸安装板

综合直线导轨的相关尺寸,设计抓手移动安装板(图2-36)和抓手加强筋(图2-37),使其与直线导轨和移动抓板连接成一个整体。

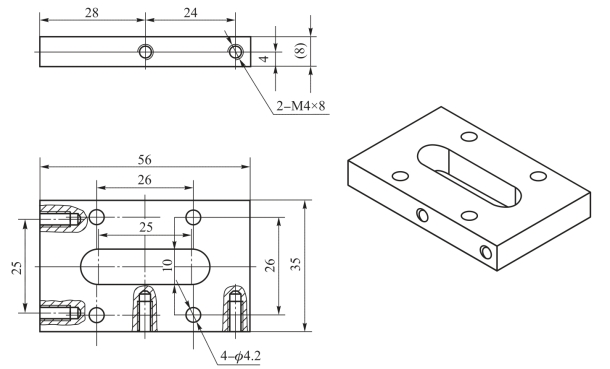

图2-36 抓手移动安装板

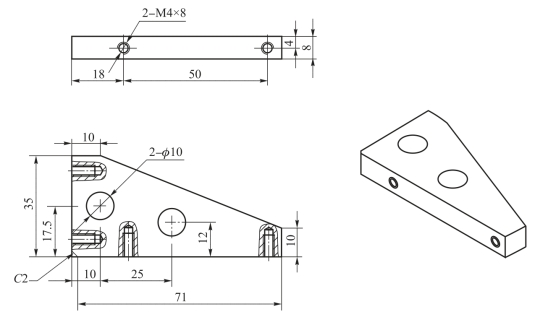

图2-37 抓手加强筋

为了防止直线导轨在运动过程中滑块脱离导轨,在导轨两端需设计滑块限位块,如图2-38所示。

为了加强码垛抓手整体的结构强度,需设计加强筋2 (图2-39),在合适的地方对结构整体予以加固。

综合上述零配件,夹取式搬运机器人末端操作器码垛抓手组装后示意图如图2-40所示。

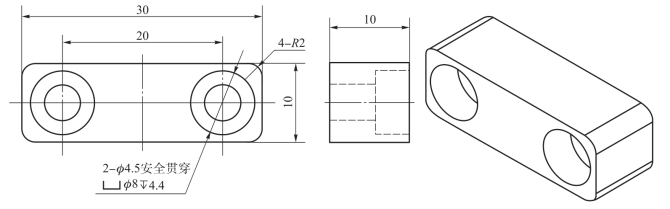

图2-38 滑块限位块

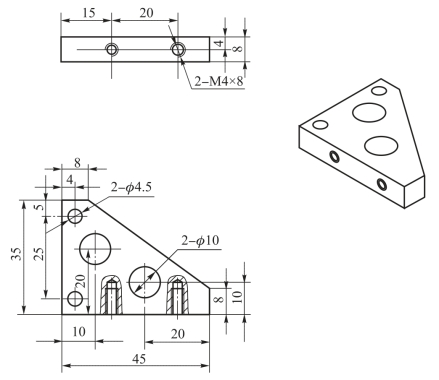

图2-39 抓手加强筋2

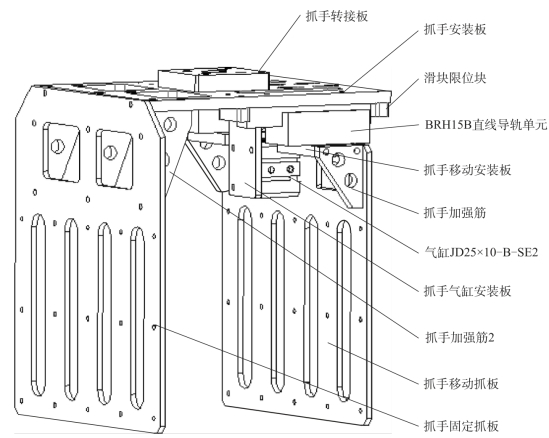

图2-40 夹取式搬运机器人末端操作器

(1)组装体自身长× 宽× 高为220mm×199mm×248mm。为增加摩擦力和夹取时抓手与纸箱进行软接触,可在固定抓板和移动抓板内侧分别紧固一层PVC 摩擦片(图2-41),PVC摩擦片尺寸为220mm×150mm×5mm。调配好的码垛抓手可夹取工件宽度为140 ~158.5mm。

(2)为实时检测纸箱是否已经夹紧,即气缸动作是否已到位,需在气缸上装两个感应装置:一为远端,即气缸撑杆完全撑开位置;二为近端,即气缸撑杆完全缩回状态,具体安装方式可参考气缸安装说明。

(3)为确保既夹紧纸箱不脱落,又不会将纸箱夹变形,需通过现场调整抓手气缸安装板的安装位置来实现此目的。

图2-41 PVC 摩擦片
