1.气缸选定基准

（1）式样：依照用途需要，选择适合的机种式样，并请注明其型式的代号。

（2）出力：选择出力大小（参照理论出力表），推力及拉力各承受不同的受压面积，所以出力大小不同。

（3）行程：依所需的位移距离，选择气缸的行程。

（4）长度：（5，10）（15，20）（25，30）（35，40）（45，50）的本体长度是相同的，采用十位数的尺寸，单位数是5mm，采用内垫方式组合 （详见行程规格表），60mm以上行程按标准值计算（φ6φ10φ12φ16 长度表另计）。

（5）牙型：轴端牙型，标准为内牙（无附加记号）；外牙代号为“B”。

（6）磁石：JD 系列标准不附磁石（无附加记号）；附加磁石的代号为“S”，本体长度会加长10mm （φ6φ10φ125 长度相同，详见附加磁石的尺寸表）。

（7）感应器：感应器有CS－30E 及CS－9D （B），因用途不同，请另外订购（详见感应器规格表）。

（8）固定螺丝：螺丝规格选用详见螺丝选用表。

2.CHELIC 气缸编号说明和规格表

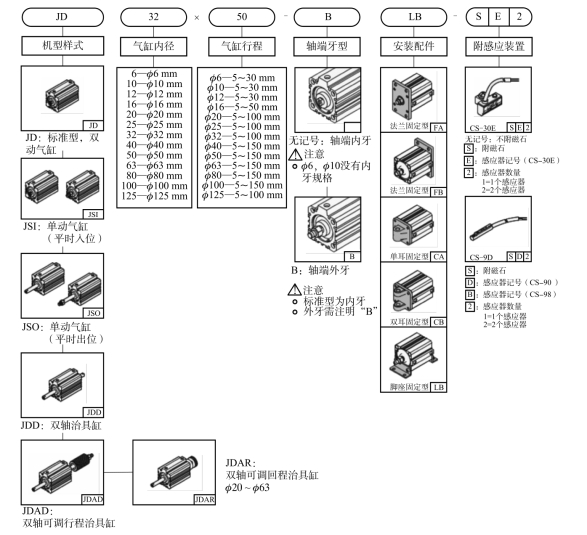

CHELIC 气缸编号说明如图2－26所示，规格如表2－4所示。

图2－26　CHELIC 气缸编号说明(www.daowen.com)

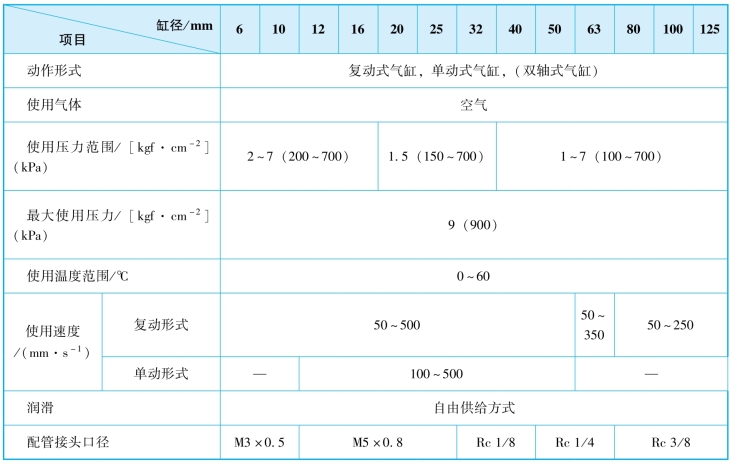

表2－4　CHELIC 气缸规格

3.CHELIC JD25×10－B－SE2 气缸尺寸和作动规格

气缸尺寸和规格如图2－27 和表2－5所示。

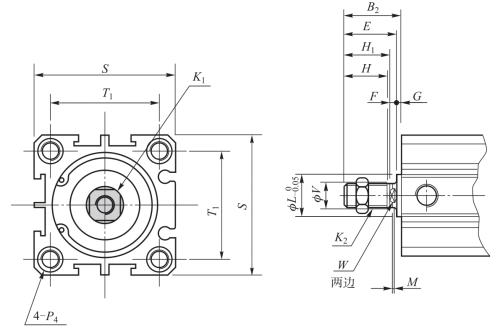

图2－27　CHELIC JD25×10－B－SE2 气缸尺寸图

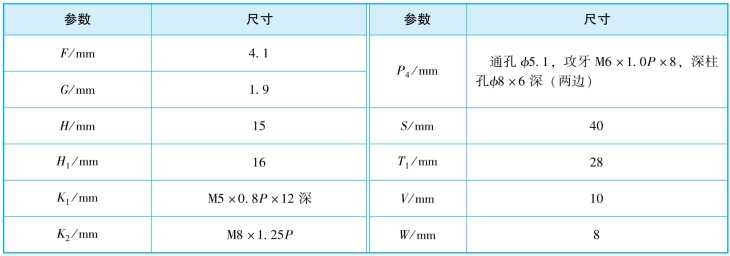

表2－5　CHELIC JD25×10－B－SE2 气缸规格

续表

气缸作动规格如表2－6所示。

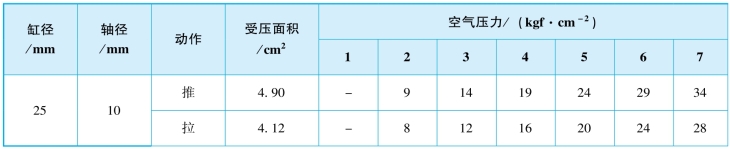

表2－6　CHELIC JD25×10－B－SE2 气缸作动规格表
