下面讲解遥控器按键1（KEYSTOKE01.PAR）的创建过程，零件模型及路径查找器如图34.11.1所示。

Step1.在装配体中建立遥控器按键1（KEYSTOKE01）。

（1）单击区域中的“原位创建零件”按钮。系统弹出“原位创建零件”命令条与“原位创建零件选项”对话框。

（2）在“原位创建零件选项”对话框的区域选中单选项，在区域选中单选项，然后单击“原位创建零件选项”对话框中的按钮。

（3）在“原位创建零件”命令条区域的下拉列表中选择选项，单击按钮，系统弹出“另存为”对话框，在文本框中输入零件的名称为KEYSTOKE01，单击按钮。

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条，在绘图区域选取“TOP_COVER”零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取图34.11.2所示的曲面。单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

说明：图34.11.2所示的曲面为“TOP_COVER”零件的内表面。

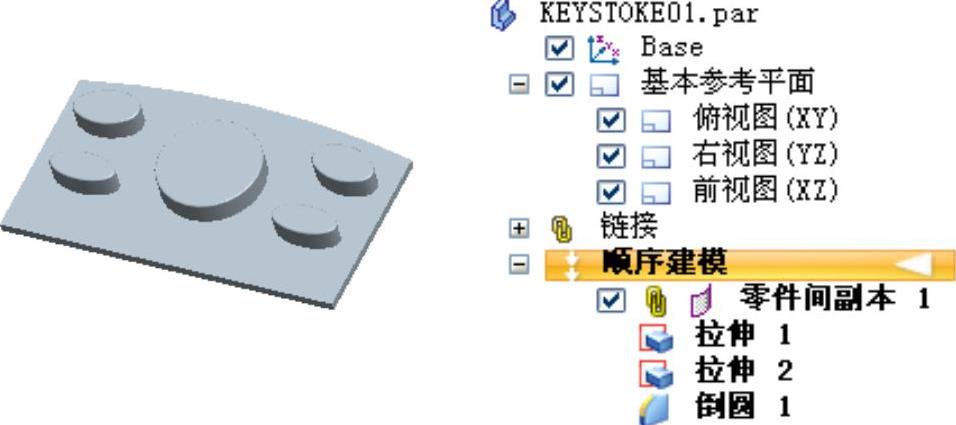

图34.11.1 零件模型及路径查找器

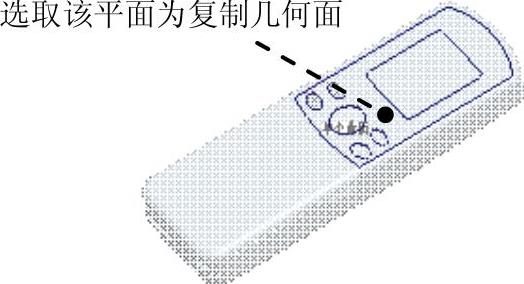

图34.11.2 选取复制几何面

（5）单击按钮。

Step2.选择下拉菜单命令，在路径查找器中选中后，右击选择命令。

Step3.创建图34.11.3所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图34.11.3所示的面作为草图平面，进入草绘环境。绘制图34.11.4所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入值2.5，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。(www.daowen.com)

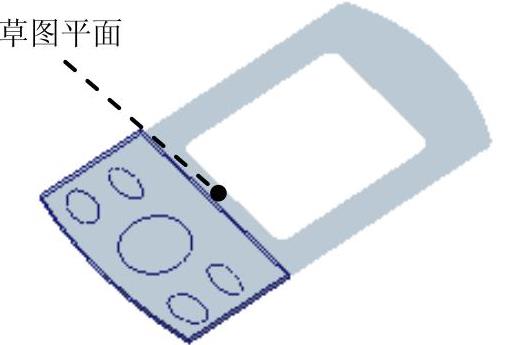

图34.11.3 拉伸特征1

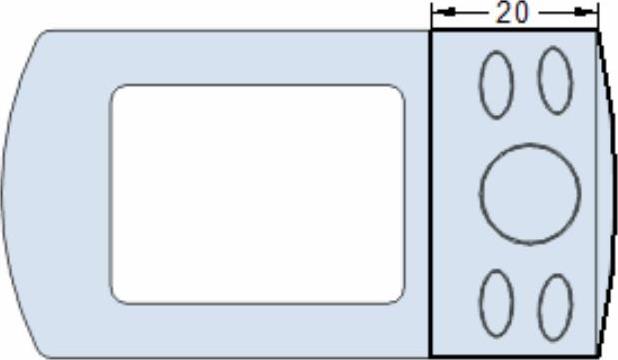

图34.11.4 截面草图

Step4.创建图34.11.5所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图34.11.5所示的面作为草图平面，进入草绘环境。绘制图34.11.6所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入值1.0，并按Enter键，拉伸方向沿Z轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图34.11.5 拉伸特征2

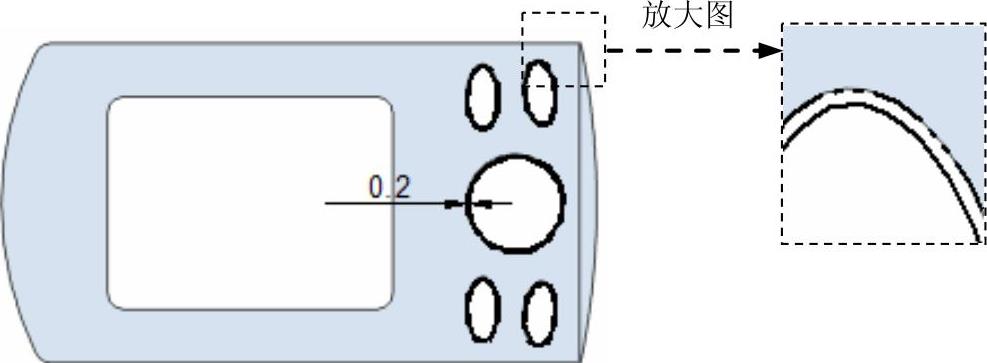

图34.11.6 截面草图

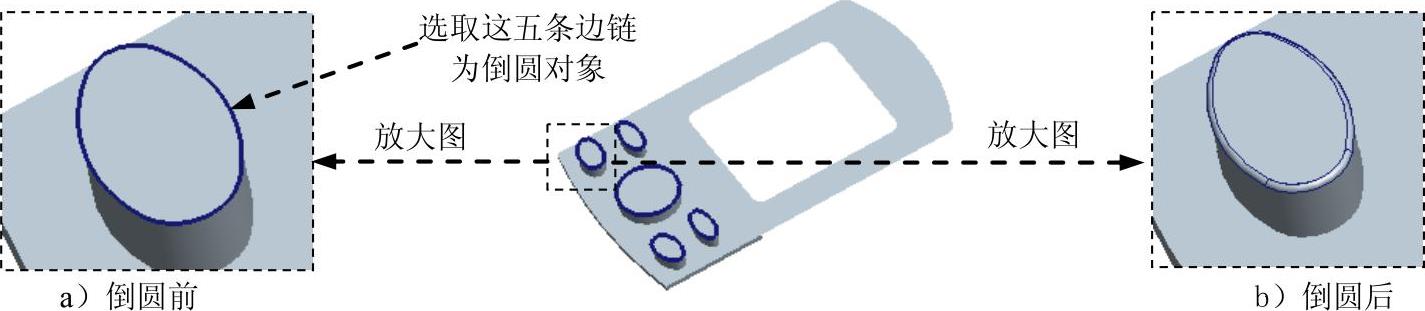

Step5.创建图34.11.7b所示的倒圆特征1。选取图34.11.7a所示的五条边链为要倒圆的对象，圆角半径值为0.1。

Step6.保存并关闭模型文件。

图34.11.7 倒圆特征1
