如何创建二级主控件

下面讲解二级主控件1(SECOND01.par)的创建过程,零件模型及路径查找器如图34.3.1所示。

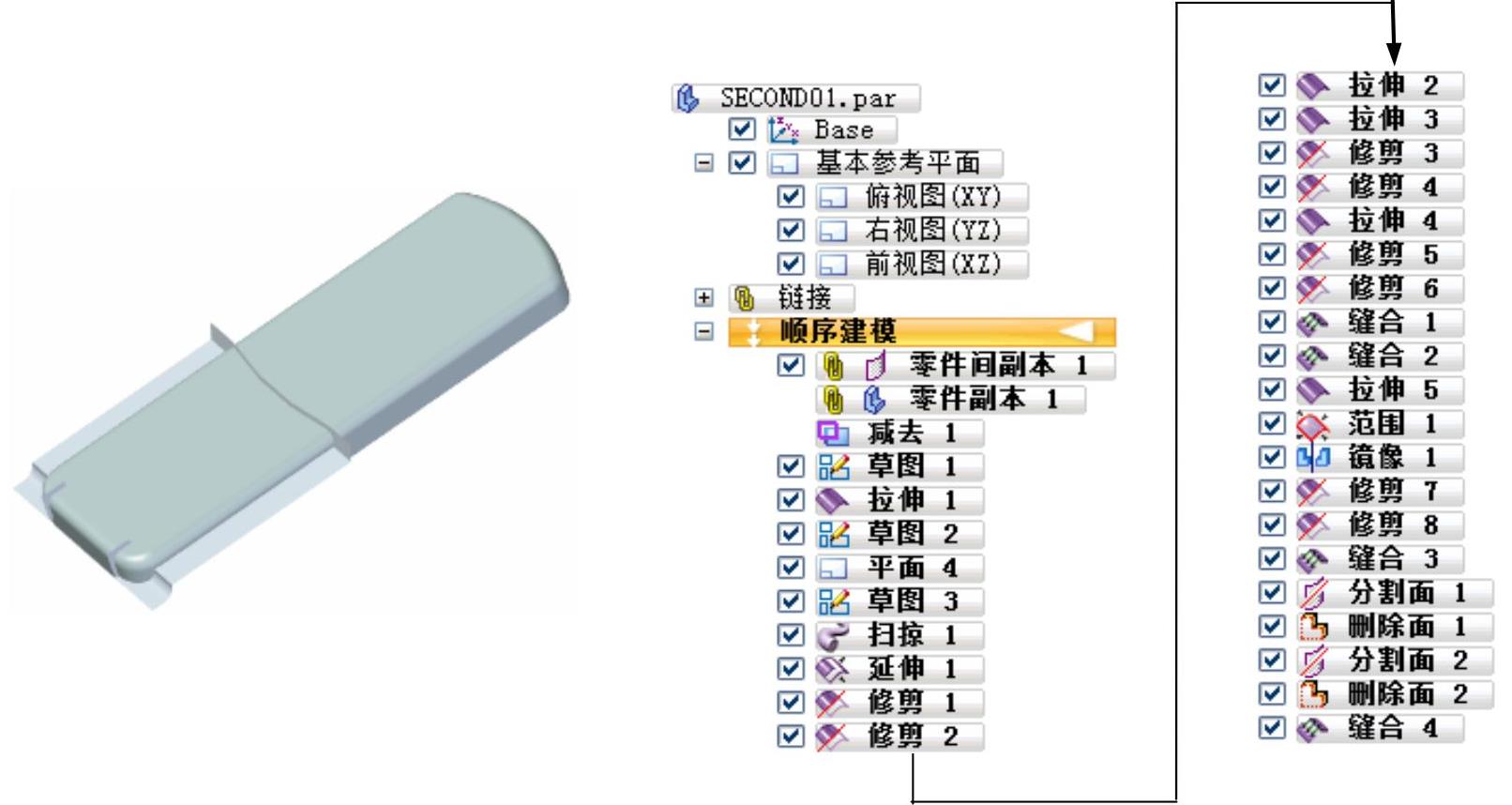

图34.3.1 零件模型及路径查找器

Step1.新建一个装配文件。选择下拉菜单978-7-111-60568-3-Chapter34-120.jpg978-7-111-60568-3-Chapter34-121.jpg978-7-111-60568-3-Chapter34-122.jpg978-7-111-60568-3-Chapter34-123.jpg978-7-111-60568-3-Chapter34-124.jpg命令,系统进入装配体模板。

Step2.添加一级控件零件模型。

(1)引入零件。单击路径查找器中的“零件库”按钮978-7-111-60568-3-Chapter34-125.jpg。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D:\sest10.3\work\ch34\,在“零件库”对话框中选中CONTROLLER_FIRST零件。按住鼠标左键将其拖动至绘图区域。

(2)放置零件。在图形区合适的位置处松开鼠标左键,即可把零件放置到当前位置,如图34.3.2所示。

(3)选择下拉菜单978-7-111-60568-3-Chapter34-126.jpg978-7-111-60568-3-Chapter34-127.jpg978-7-111-60568-3-Chapter34-128.jpg命令,将装配文件命名为controller。

Step3.在装配体中建立二级主控件SECOND01。

(1)单击978-7-111-60568-3-Chapter34-129.jpg区域中的“原位创建零件”按钮978-7-111-60568-3-Chapter34-130.jpg。系统弹出“原位创建零件”命令条与“原位创建零件选项”对话框。

(2)在“原位创建零件选项”对话框中的978-7-111-60568-3-Chapter34-131.jpg区域选中978-7-111-60568-3-Chapter34-132.jpg单选项,在978-7-111-60568-3-Chapter34-133.jpg区域选中978-7-111-60568-3-Chapter34-134.jpg单选项,然后单击“原位创建零件选项”对话框中的978-7-111-60568-3-Chapter34-135.jpg按钮。

(3)在“原位创建零件”命令条978-7-111-60568-3-Chapter34-136.jpg区域的下拉列表中选择978-7-111-60568-3-Chapter34-137.jpg选项,单击978-7-111-60568-3-Chapter34-138.jpg按钮,系统弹出“另存为”对话框,在978-7-111-60568-3-Chapter34-139.jpg文本框中输入零件的名称为SECOND01,单击978-7-111-60568-3-Chapter34-140.jpg按钮。

(4)单击978-7-111-60568-3-Chapter34-141.jpg功能选项卡978-7-111-60568-3-Chapter34-142.jpg区域中978-7-111-60568-3-Chapter34-143.jpg后的小三角,选择978-7-111-60568-3-Chapter34-144.jpg命令,系统弹出“零件间复制”命令条,在绘图区域选取CONTROLLER_FIRST零件为参考零件,在选择后的下拉列表中选择978-7-111-60568-3-Chapter34-145.jpg选项,在绘图区域选取CONTROLLER_FIRST中的拉伸曲面2。单击978-7-111-60568-3-Chapter34-146.jpg按钮,单击978-7-111-60568-3-Chapter34-147.jpg按钮,单击978-7-111-60568-3-Chapter34-148.jpg按钮,完成“零件间复制”的操作。

注意:若绘图区域没有显示出拉伸曲面2,可先退出“零件间复制”命令,然后在路径查找器中选中978-7-111-60568-3-Chapter34-149.jpg右击,在系统弹出的快捷菜单中选择978-7-111-60568-3-Chapter34-150.jpg命令,然后将“曲面”选中978-7-111-60568-3-Chapter34-151.jpg即可。

(5)单击978-7-111-60568-3-Chapter34-152.jpg区域中的978-7-111-60568-3-Chapter34-153.jpg按钮,系统弹出“零件副本”命令条,以及“选择零件副本”对话框。在选择零件副本对话框中选择CONTROLLER_FIRST零件,然后单击978-7-111-60568-3-Chapter34-154.jpg按钮。系统弹出“零件副本参数”对话框,在该对话框中选中978-7-111-60568-3-Chapter34-155.jpg复选框978-7-111-60568-3-Chapter34-156.jpg复选框与978-7-111-60568-3-Chapter34-157.jpg单选项,单击978-7-111-60568-3-Chapter34-158.jpg按钮,单击978-7-111-60568-3-Chapter34-159.jpg按钮。

(6)单击978-7-111-60568-3-Chapter34-160.jpg按钮。

Step4.选择下拉菜单978-7-111-60568-3-Chapter34-161.jpg978-7-111-60568-3-Chapter34-162.jpg978-7-111-60568-3-Chapter34-163.jpg命令,在路径查找器中选中978-7-111-60568-3-Chapter34-164.jpg后右击选择978-7-111-60568-3-Chapter34-165.jpg命令。

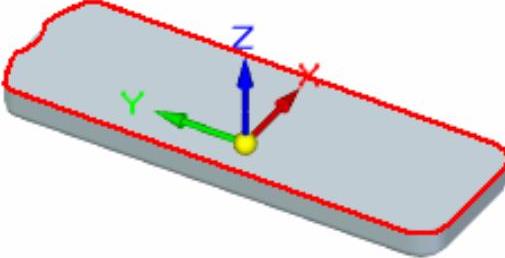

Step5.创建图34.3.3所示的减去特征1。

(1)选择命令。在978-7-111-60568-3-Chapter34-166.jpg功能选项卡的978-7-111-60568-3-Chapter34-167.jpg区域中单击978-7-111-60568-3-Chapter34-168.jpg后的978-7-111-60568-3-Chapter34-169.jpg符号,单击“减去”按钮978-7-111-60568-3-Chapter34-170.jpg

(2)定义布尔运算的工具及方向。在绘图区域选取图34.3.4所示的面为布尔运算的工具,减去方向如图34.3.4所示。

(3)单击978-7-111-60568-3-Chapter34-171.jpg按钮,完成减去特征1的创建。

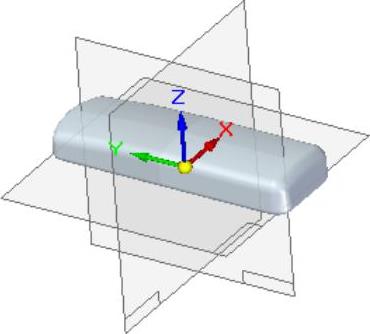

图34.3.2 添加一级控件模型


图34.3.3 减去特征1

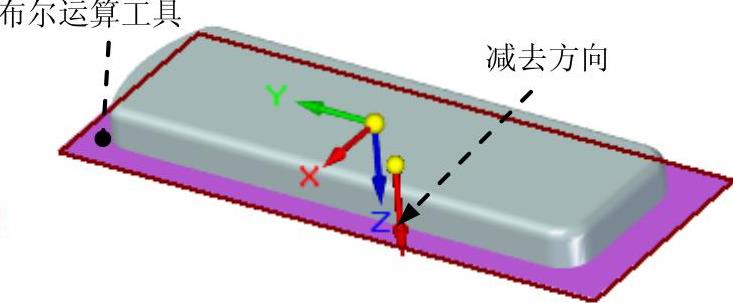

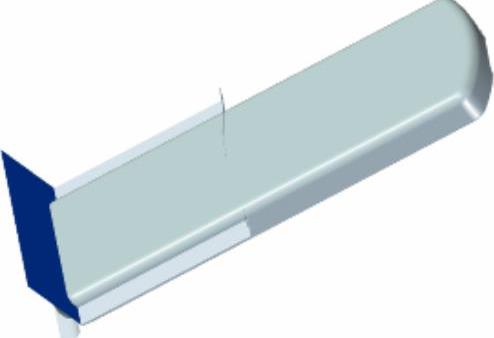

图34.3.4 定义布尔运算工具及方向

Step6.创建图34.3.5所示的草图1。在978-7-111-60568-3-Chapter34-175.jpg区域中单击978-7-111-60568-3-Chapter34-176.jpg按钮,选取右视图(YZ)平面为草图平面,进入草绘环境,绘制图34.3.5所示的草图,单击978-7-111-60568-3-Chapter34-177.jpg按钮,退出草绘环境。

Step7.创建图34.3.6所示的拉伸曲面1。

(1)选择命令。在978-7-111-60568-3-Chapter34-178.jpg功能选项卡的978-7-111-60568-3-Chapter34-179.jpg区域中单击978-7-111-60568-3-Chapter34-180.jpg按钮。

(2)定义特征的截面草图。在“创建起源”选项下拉列表中选择978-7-111-60568-3-Chapter34-181.jpg选项,然后在绘图区域选取草图1为特征的截面草图。单击978-7-111-60568-3-Chapter34-182.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-60568-3-Chapter34-183.jpg按钮,确认978-7-111-60568-3-Chapter34-184.jpg按钮被按下,在978-7-111-60568-3-Chapter34-185.jpg下拉列表中输入值60,并按Enter键。

(4)单击“拉伸”命令条中的978-7-111-60568-3-Chapter34-186.jpg按钮,单击978-7-111-60568-3-Chapter34-187.jpg按钮,完成拉伸曲面1的创建。

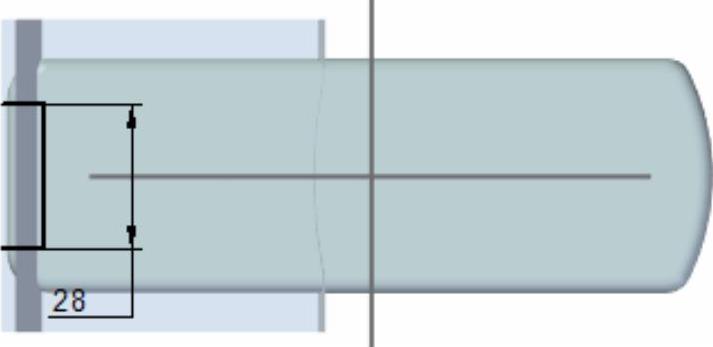

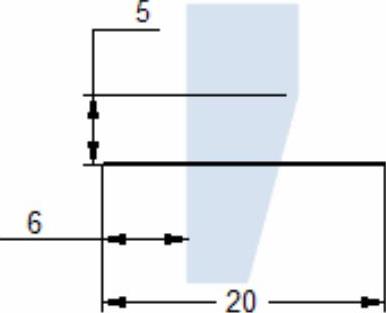

图34.3.5 草图1

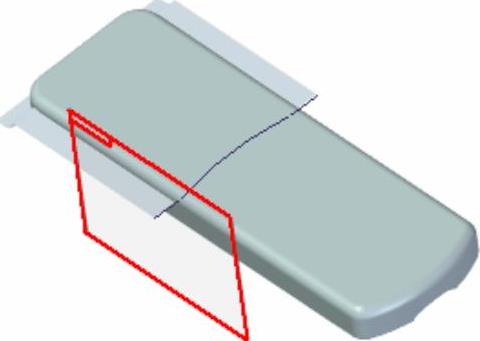

图34.3.6 拉伸曲面1

Step8.创建图34.3.7所示的草图2。在978-7-111-60568-3-Chapter34-190.jpg区域中单击978-7-111-60568-3-Chapter34-191.jpg按钮,选取图34.3.7所示的面为草图平面,进入草绘环境;绘制图34.3.8所示的草图,单击978-7-111-60568-3-Chapter34-192.jpg按钮。退出草绘环境。

Step9.创建图34.3.9所示的平面4。

(1)选择命令。在978-7-111-60568-3-Chapter34-193.jpg区域中单击978-7-111-60568-3-Chapter34-194.jpg按钮,选择978-7-111-60568-3-Chapter34-195.jpg选项。


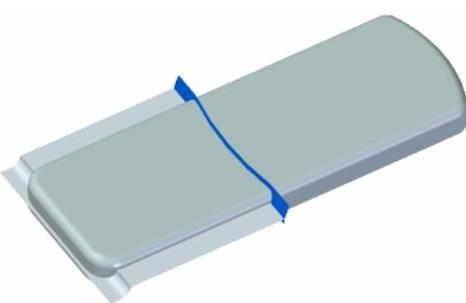

图34.3.7 草图2(建模环境)

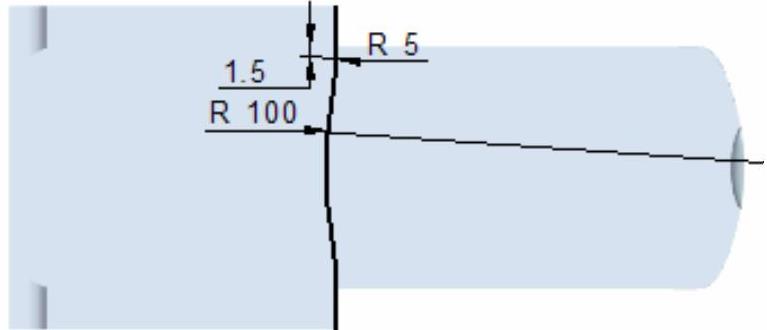

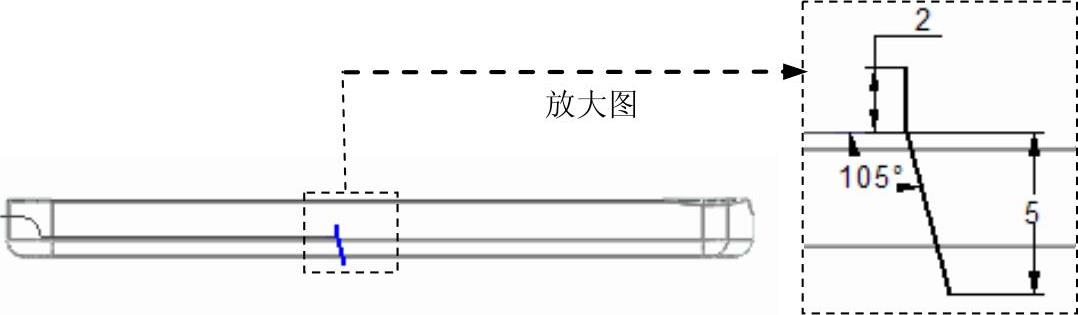

图34.3.8 草图2(草绘环境)

(2)定义基准面的参考实体。选取右视图(YZ)平面作为参考实体。

(3)定义偏移距离及方向。在978-7-111-60568-3-Chapter34-198.jpg下拉列表中输入偏移距离值30。偏移方向可参考图34.3.9所示。

(4)在绘图区域单击完成平面4的创建。

Step10.创建图34.3.10所示的草图3。


图34.3.9 平面4


图34.3.10 草图3

(1)在978-7-111-60568-3-Chapter34-201.jpg区域中单击978-7-111-60568-3-Chapter34-202.jpg按钮,选取平面4为草图平面,进入草绘环境。

(2)绘制图34.3.10所示的草图,单击978-7-111-60568-3-Chapter34-203.jpg按钮。退出草绘环境。

Step11.创建图34.3.11所示的扫掠曲面1。

(1)选择命令。单击978-7-111-60568-3-Chapter34-204.jpg功能选项卡978-7-111-60568-3-Chapter34-205.jpg区域中的978-7-111-60568-3-Chapter34-206.jpg按钮,系统弹出“扫掠选项”对话框。

(2)定义扫掠类型。在“扫掠选项”对话框的978-7-111-60568-3-Chapter34-207.jpg区域中选中978-7-111-60568-3-Chapter34-208.jpg单选项,其他参数接受系统默认设置值,然后单击978-7-111-60568-3-Chapter34-209.jpg按钮。

(3)定义扫掠路径。在“创建起源”选项下拉列表中选择978-7-111-60568-3-Chapter34-210.jpg选项,在绘图区中选取草图2为扫掠路径曲线,单击978-7-111-60568-3-Chapter34-211.jpg按钮,完成扫掠轨迹曲线的选取。

(4)定义扫掠横截面。在“创建起源”选项下拉列表中选择978-7-111-60568-3-Chapter34-212.jpg选项,在绘图区中选取草图3为扫掠横截面,单击978-7-111-60568-3-Chapter34-213.jpg按钮。

(5)单击978-7-111-60568-3-Chapter34-214.jpg按钮,单击978-7-111-60568-3-Chapter34-215.jpg按钮,完成扫掠曲面的创建。

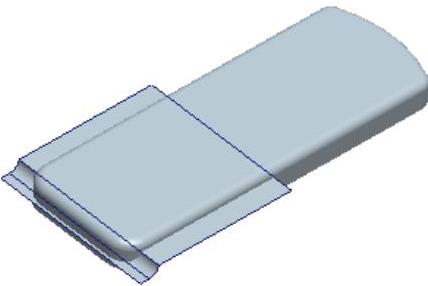

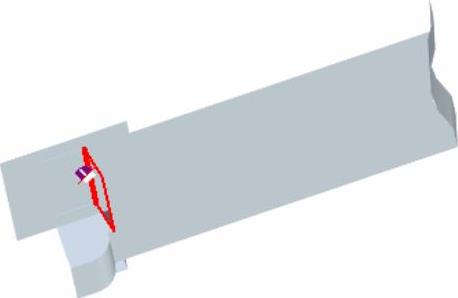

图34.3.11 扫掠曲面1

Step12.创建图34.3.12所示的延伸曲面1。

(1)选择命令。在978-7-111-60568-3-Chapter34-217.jpg区域中单击978-7-111-60568-3-Chapter34-218.jpg按钮。

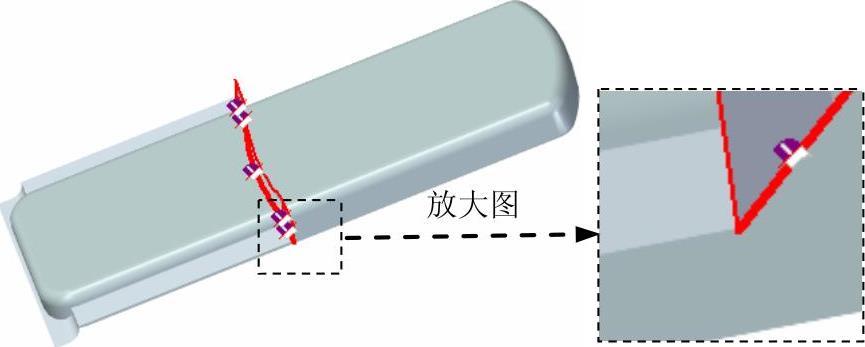

(2)定义延伸边线。选择图34.3.13所示的边线为延伸边线,单击右键。

(3)定义延伸类型和距离。在“延伸”命令条中单击978-7-111-60568-3-Chapter34-219.jpg按钮,然后在978-7-111-60568-3-Chapter34-220.jpg下拉列表中输入值5,按Enter键。然后单击978-7-111-60568-3-Chapter34-221.jpg按钮。

(4)单击978-7-111-60568-3-Chapter34-222.jpg按钮,完成延伸曲面1的创建。


图34.3.12 延伸曲面1

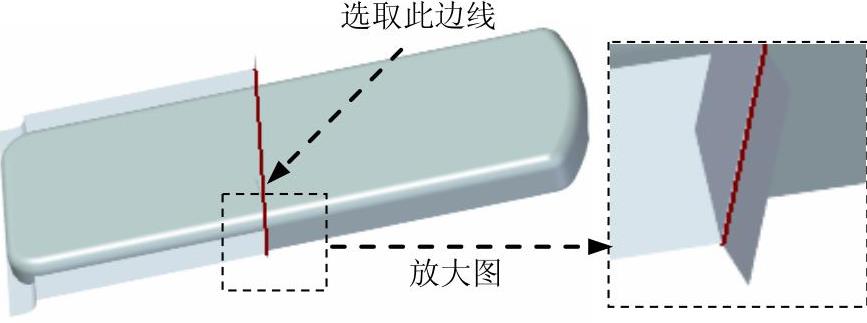

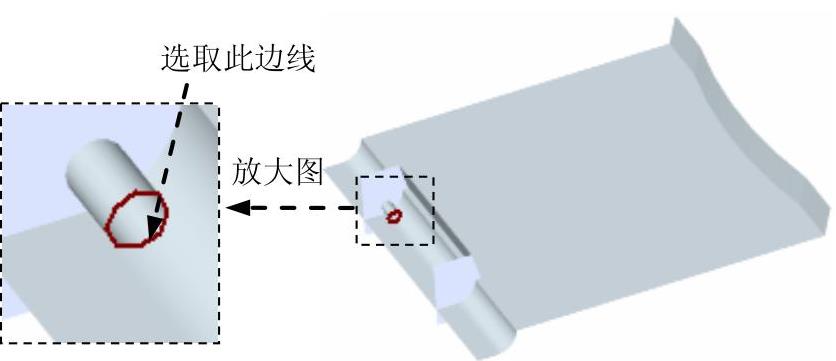

图34.3.13 定义延伸边线

Step13.创建图34.3.14所示的曲面修剪1。

(1)选择命令。在978-7-111-60568-3-Chapter34-225.jpg区域中单击978-7-111-60568-3-Chapter34-226.jpg按钮。

(2)选择要修剪的面。在绘图区域选取延伸曲面1为要修剪的曲面,单击978-7-111-60568-3-Chapter34-227.jpg按钮。

(3)选择修剪工具。在绘图区域选取扫掠曲面1为修剪工具,单击978-7-111-60568-3-Chapter34-228.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.15所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-229.jpg按钮,单击978-7-111-60568-3-Chapter34-230.jpg按钮,完成曲面修剪1的创建。

注意:在选择对象时,需在修剪命令条的978-7-111-60568-3-Chapter34-231.jpg下拉列表中选择978-7-111-60568-3-Chapter34-232.jpg选项。


图34.3.14 曲面修剪1

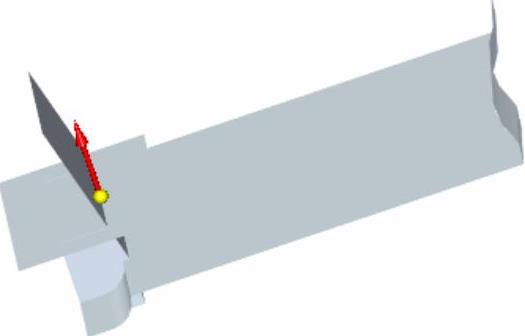

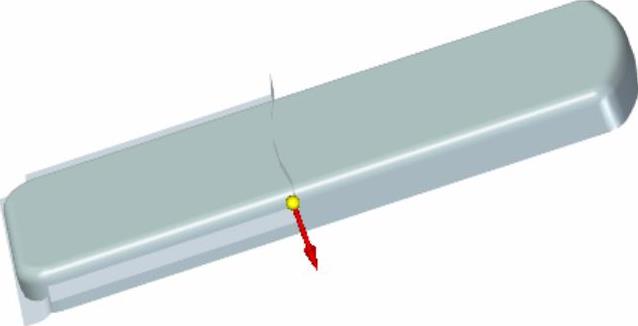

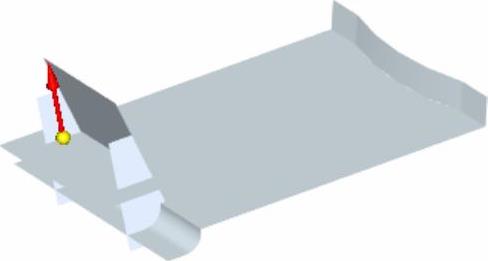

图34.3.15 修剪方向

Step14.创建图34.3.16所示的曲面修剪2。

(1)选择命令。在978-7-111-60568-3-Chapter34-235.jpg区域中单击978-7-111-60568-3-Chapter34-236.jpg按钮。

(2)选择要修剪的面。在绘图区域选取扫掠曲面1为要修剪的曲面,单击978-7-111-60568-3-Chapter34-237.jpg按钮。

(3)选择修剪工具。在绘图区域选取曲面修剪1为修剪工具,单击978-7-111-60568-3-Chapter34-238.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.17所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-239.jpg按钮,单击978-7-111-60568-3-Chapter34-240.jpg按钮,完成曲面修剪2的创建。


图34.3.16 曲面修剪2


图34.3.17 修剪方向

Step15.创建图34.3.18所示的拉伸曲面2。


图34.3.18 拉伸曲面2

(1)选择命令。在978-7-111-60568-3-Chapter34-244.jpg功能选项卡的978-7-111-60568-3-Chapter34-245.jpg区域中单击978-7-111-60568-3-Chapter34-246.jpg按钮。

(2)定义特征的截面草图。选取右视图(YZ)平面作为草图平面,进入草绘环境。绘制图34.3.19所示的截面草图,单击978-7-111-60568-3-Chapter34-247.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-60568-3-Chapter34-248.jpg按钮,确认978-7-111-60568-3-Chapter34-249.jpg按钮被按下,在978-7-111-60568-3-Chapter34-250.jpg下拉列表中输入值60,并按Enter键。

(4)单击“拉伸”命令条中的978-7-111-60568-3-Chapter34-251.jpg按钮,单击978-7-111-60568-3-Chapter34-252.jpg按钮,完成拉伸曲面2的创建。

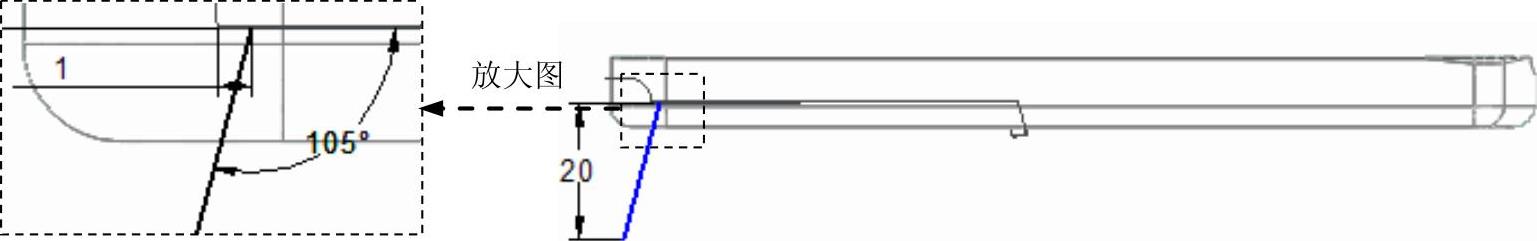

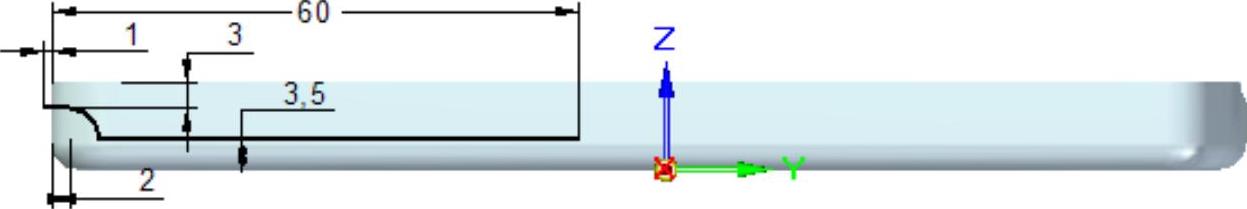

图34.3.19 截面草图

Step16.创建图34.3.20所示的拉伸曲面3。

(1)选择命令。在978-7-111-60568-3-Chapter34-254.jpg功能选项卡的978-7-111-60568-3-Chapter34-255.jpg区域中单击978-7-111-60568-3-Chapter34-256.jpg按钮。

(2)定义特征的截面草图。选取俯视图(XY)平面作为草图平面,进入草绘环境。绘制图34.3.21所示的截面草图,单击978-7-111-60568-3-Chapter34-257.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-60568-3-Chapter34-258.jpg按钮,确认978-7-111-60568-3-Chapter34-259.jpg按钮被按下,在978-7-111-60568-3-Chapter34-260.jpg下拉列表中输入值20,并按Enter键。

(4)单击“拉伸”命令条中的978-7-111-60568-3-Chapter34-261.jpg按钮,单击978-7-111-60568-3-Chapter34-262.jpg按钮,完成拉伸曲面3的创建。

Step17.创建图34.3.22所示的曲面修剪3。

(1)选择命令。在978-7-111-60568-3-Chapter34-263.jpg区域中单击978-7-111-60568-3-Chapter34-264.jpg按钮。

(2)选择要修剪的面。在绘图区域选取拉伸曲面2为要修剪的曲面,单击978-7-111-60568-3-Chapter34-265.jpg按钮。


图34.3.20 拉伸曲面3


图34.3.21 截面草图

(3)选择修剪工具。在绘图区域选取拉伸曲面3为修剪工具,单击978-7-111-60568-3-Chapter34-268.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.23所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-269.jpg按钮,单击978-7-111-60568-3-Chapter34-270.jpg按钮,完成曲面修剪3的创建


图34.3.22 曲面修剪3


图34.3.23 修剪方向

Step18.创建图34.3.24所示的曲面修剪4。

(1)选择命令。在978-7-111-60568-3-Chapter34-273.jpg区域中单击978-7-111-60568-3-Chapter34-274.jpg按钮。

(2)选择要修剪的面。在绘图区域选取拉伸曲面3为要修剪的曲面,单击978-7-111-60568-3-Chapter34-275.jpg按钮。

(3)选择修剪工具。在绘图区域选取曲面修剪2为修剪工具,单击978-7-111-60568-3-Chapter34-276.jpg按钮。(www.daowen.com)

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.25所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-277.jpg按钮,单击978-7-111-60568-3-Chapter34-278.jpg按钮,完成曲面修剪4的创建


图34.3.24 曲面修剪4


图34.3.25 修剪方向

Step19.创建图34.3.26所示的拉伸曲面4。

(1)选择命令。在978-7-111-60568-3-Chapter34-281.jpg功能选项卡978-7-111-60568-3-Chapter34-282.jpg区域中单击978-7-111-60568-3-Chapter34-283.jpg按钮。

(2)定义特征的截面草图。选取右视图(YZ)平面作为草图平面,进入草绘环境。绘制图34.3.27所示的截面草图,单击978-7-111-60568-3-Chapter34-284.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-60568-3-Chapter34-285.jpg按钮,确认978-7-111-60568-3-Chapter34-286.jpg按钮被按下,在978-7-111-60568-3-Chapter34-287.jpg下拉列表中输入值40,并按Enter键。

(4)单击“拉伸”命令条中的978-7-111-60568-3-Chapter34-288.jpg按钮,单击978-7-111-60568-3-Chapter34-289.jpg按钮,完成拉伸曲面4的创建。

Step20.创建图34.3.28所示的曲面修剪5。

(1)选择命令。在978-7-111-60568-3-Chapter34-290.jpg区域中单击978-7-111-60568-3-Chapter34-291.jpg按钮。

(2)选择要修剪的面。在绘图区域选取曲面修剪4为要修剪的曲面,单击978-7-111-60568-3-Chapter34-292.jpg按钮。

(3)选择修剪工具。在绘图区域选取拉伸曲面4为修剪工具,单击978-7-111-60568-3-Chapter34-293.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.29所示,单击左键确定。


图34.3.26 拉伸曲面4


图34.3.27 截面草图


图34.3.28 曲面修剪5

(5)单击978-7-111-60568-3-Chapter34-297.jpg按钮,单击978-7-111-60568-3-Chapter34-298.jpg按钮,完成曲面修剪5的创建。

Step21.创建图34.3.30所示的曲面修剪6。

(1)选择命令。在978-7-111-60568-3-Chapter34-299.jpg区域中单击978-7-111-60568-3-Chapter34-300.jpg按钮。

(2)选择要修剪的面。在绘图区域选取曲面修剪3为要修剪的曲面,单击978-7-111-60568-3-Chapter34-301.jpg按钮。

(3)选择修剪工具。在绘图区域选取拉伸曲面4为修剪工具,单击978-7-111-60568-3-Chapter34-302.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.31所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-303.jpg按钮,单击978-7-111-60568-3-Chapter34-304.jpg按钮,完成曲面修剪6的创建。


图34.3.29 修剪方向


图34.3.30 曲面修剪6


图34.3.31 修剪方向

Step22.创建缝合曲面1。

(1)选择命令。在978-7-111-60568-3-Chapter34-308.jpg区域中单击978-7-111-60568-3-Chapter34-309.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-60568-3-Chapter34-310.jpg复选框,单击978-7-111-60568-3-Chapter34-311.jpg按钮。

(2)选择要缝合的曲面。在绘图区域选取曲面修剪5与曲面修剪6为要缝合的曲面,单击978-7-111-60568-3-Chapter34-312.jpg按钮。

(3)单击978-7-111-60568-3-Chapter34-313.jpg按钮,单击978-7-111-60568-3-Chapter34-314.jpg按钮,单击978-7-111-60568-3-Chapter34-315.jpg按钮,完成缝合曲面1的创建。

Step23.创建缝合曲面2。

(1)选择命令。在978-7-111-60568-3-Chapter34-316.jpg区域中单击978-7-111-60568-3-Chapter34-317.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-60568-3-Chapter34-318.jpg复选框,单击978-7-111-60568-3-Chapter34-319.jpg按钮。

(2)选择要缝合的曲面。在绘图区域选取曲面修剪1与曲面修剪2为要缝合的曲面,单击978-7-111-60568-3-Chapter34-320.jpg按钮。

(3)单击978-7-111-60568-3-Chapter34-321.jpg按钮,单击978-7-111-60568-3-Chapter34-322.jpg按钮,单击978-7-111-60568-3-Chapter34-323.jpg按钮,完成缝合曲面2的创建。

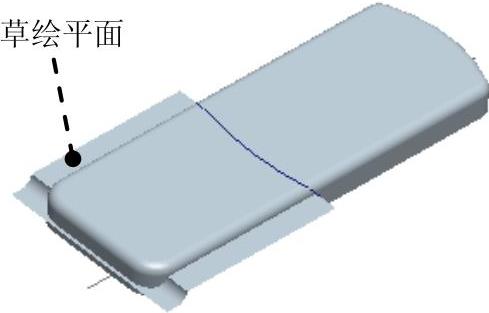

Step24.创建图34.3.32所示的拉伸曲面5。

(1)选择命令。在978-7-111-60568-3-Chapter34-324.jpg功能选项卡的978-7-111-60568-3-Chapter34-325.jpg区域中单击978-7-111-60568-3-Chapter34-326.jpg按钮。

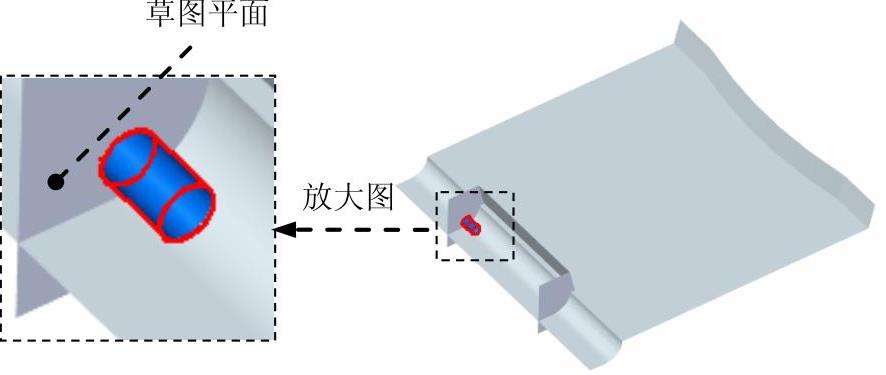

(2)定义特征的截面草图。选取图34.3.32所示的平面作为草图平面,进入草绘环境。绘制图34.3.33所示的截面草图,单击978-7-111-60568-3-Chapter34-327.jpg按钮。

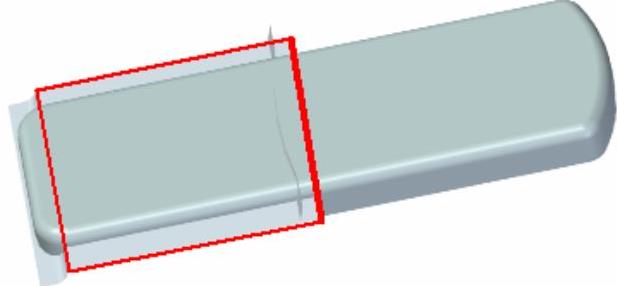

图34.3.32 拉伸曲面5

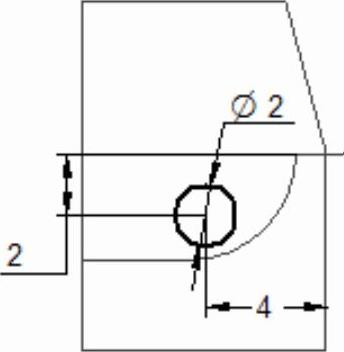

图34.3.33 截面草图

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-60568-3-Chapter34-330.jpg按钮,确认978-7-111-60568-3-Chapter34-331.jpg978-7-111-60568-3-Chapter34-332.jpg按钮未被按下,在978-7-111-60568-3-Chapter34-333.jpg下拉列表中输入值3,并按Enter键,拉伸方向可参考图34.3.32所示。

(4)单击“拉伸”命令条中的978-7-111-60568-3-Chapter34-334.jpg按钮,单击978-7-111-60568-3-Chapter34-335.jpg按钮,完成拉伸曲面5的创建。

Step25.创建图34.3.34所示的有界曲面1。

(1)选择命令。在978-7-111-60568-3-Chapter34-336.jpg区域中单击978-7-111-60568-3-Chapter34-337.jpg按钮。

(2)定义边界曲线。在绘图区域依次选取图34.3.35所示的模型边线为定义边界的曲线。单击978-7-111-60568-3-Chapter34-338.jpg按钮。

(3)单击978-7-111-60568-3-Chapter34-339.jpg按钮,单击978-7-111-60568-3-Chapter34-340.jpg按钮,单击978-7-111-60568-3-Chapter34-341.jpg按钮,完成有界曲面1的创建。

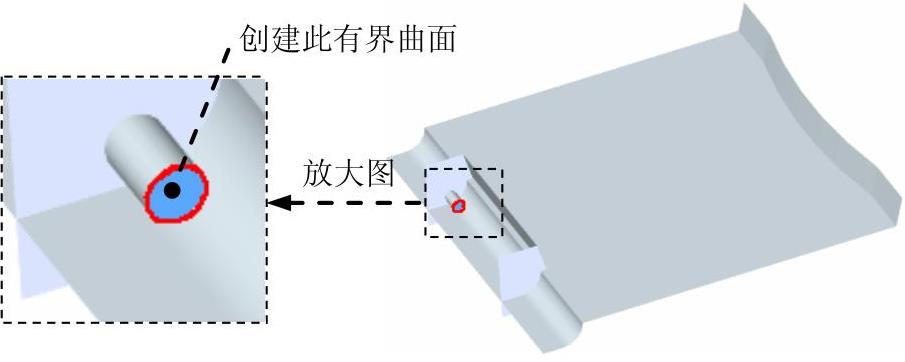

图34.3.34 有界曲面1

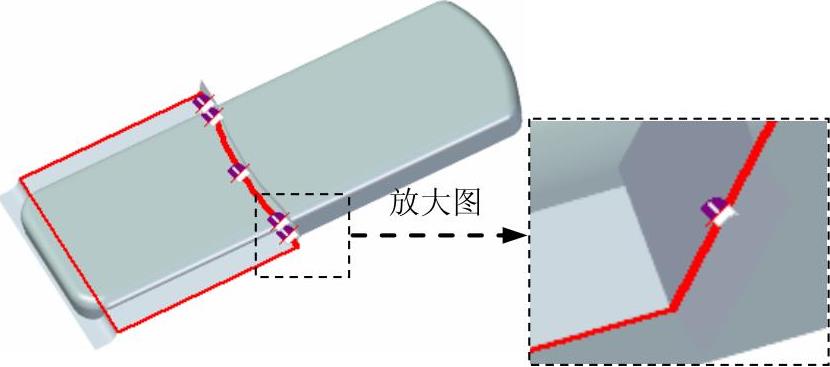

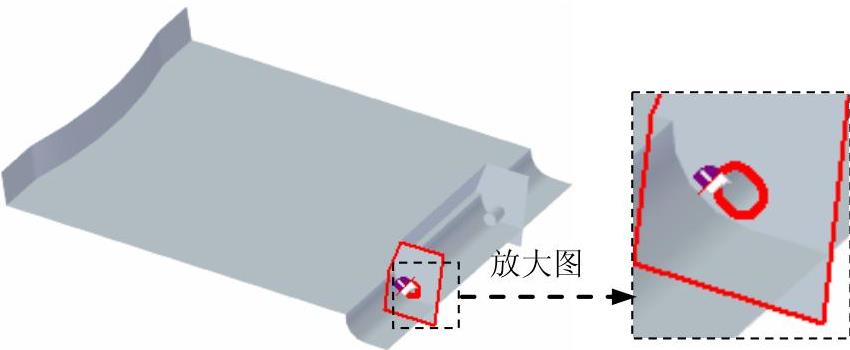

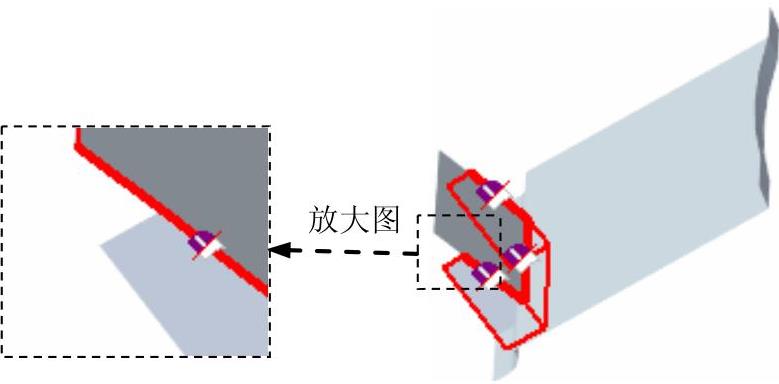

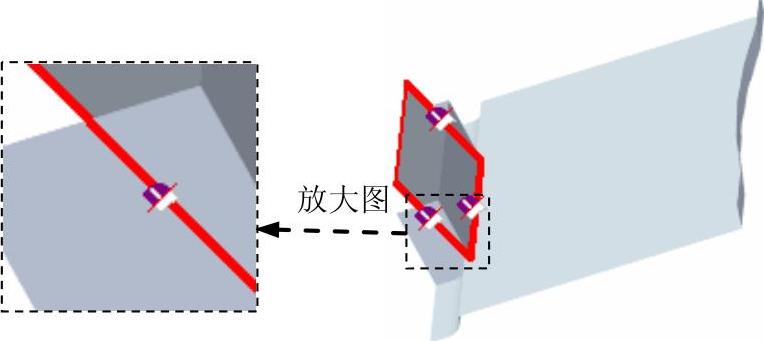

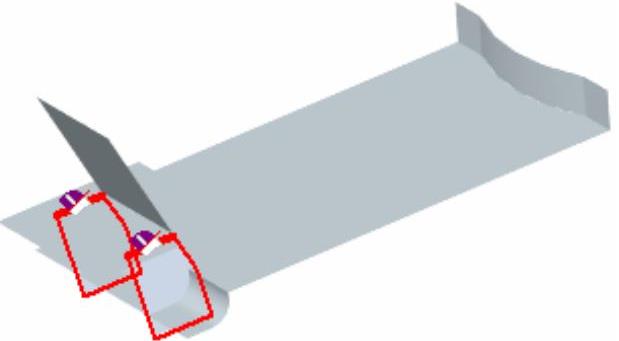

图34.3.35 定义边界曲线

Step26.创建图34.3.36b所示的镜像1。

(1)选择命令。在978-7-111-60568-3-Chapter34-344.jpg区域中单击978-7-111-60568-3-Chapter34-345.jpg后的978-7-111-60568-3-Chapter34-346.jpg,选择978-7-111-60568-3-Chapter34-347.jpg命令。

(2)定义要镜像的元素。在绘图区域选取拉伸曲面5与有界曲面1为要镜像的元素。单击978-7-111-60568-3-Chapter34-348.jpg按钮。

(3)定义镜像平面。选取右视图(YZ)平面为镜像平面。

(4)单击978-7-111-60568-3-Chapter34-349.jpg按钮,单击978-7-111-60568-3-Chapter34-350.jpg按钮,完成镜像1的创建。

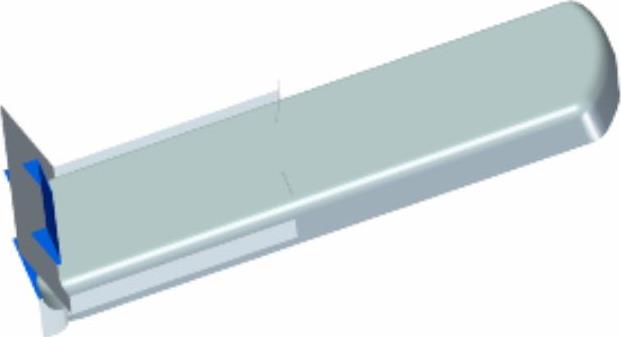

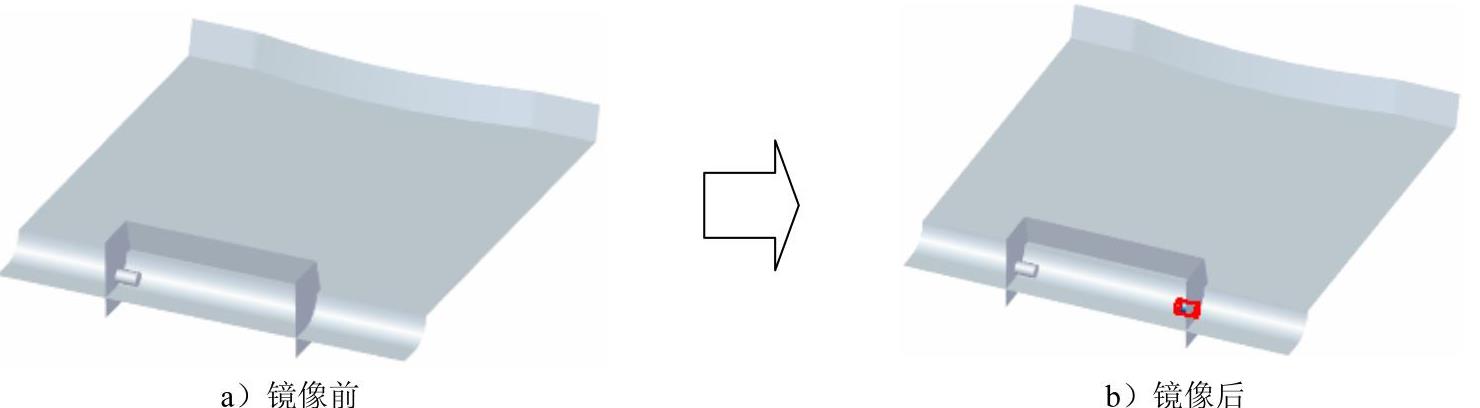

图34.3.36 镜像1

Step27.创建图34.3.37所示的曲面修剪7。

(1)选择命令。在978-7-111-60568-3-Chapter34-352.jpg区域中单击978-7-111-60568-3-Chapter34-353.jpg按钮。

(2)选择要修剪的面。在绘图区域选取缝合曲面1为要修剪的曲面,单击978-7-111-60568-3-Chapter34-354.jpg按钮。

(3)选择修剪工具。在绘图区域选取拉伸曲面5为修剪工具,单击978-7-111-60568-3-Chapter34-355.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.38所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-356.jpg按钮,单击978-7-111-60568-3-Chapter34-357.jpg按钮,完成曲面修剪7的创建。

Step28.创建图34.3.39所示的曲面修剪8。

(1)选择命令。在978-7-111-60568-3-Chapter34-358.jpg区域中单击978-7-111-60568-3-Chapter34-359.jpg按钮。

(2)选择要修剪的面。在绘图区域选取缝合曲面1为要修剪的曲面,单击978-7-111-60568-3-Chapter34-360.jpg按钮。

(3)选择修剪工具。在绘图区域选取镜像1为修剪工具,单击978-7-111-60568-3-Chapter34-361.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图34.3.40所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter34-362.jpg按钮,单击978-7-111-60568-3-Chapter34-363.jpg按钮,完成曲面修剪8的创建。

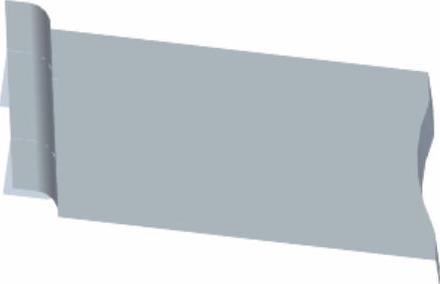

图34.3.37 曲面修剪7

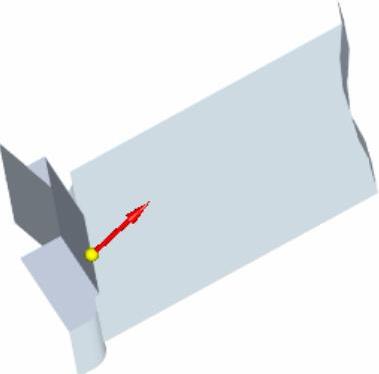

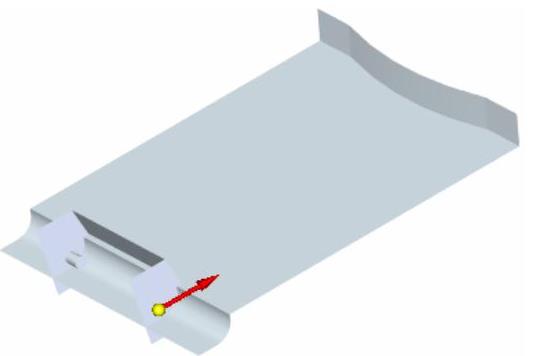

图34.3.38 修剪方向


图34.3.39 曲面修剪8

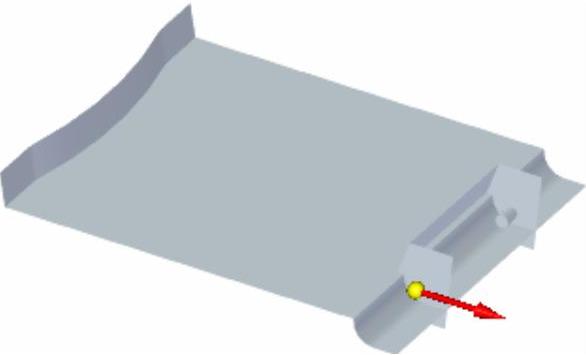

图34.3.40 修剪方向

Step29.创建缝合曲面3。

(1)选择命令。在978-7-111-60568-3-Chapter34-368.jpg区域中单击978-7-111-60568-3-Chapter34-369.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-60568-3-Chapter34-370.jpg复选框,单击978-7-111-60568-3-Chapter34-371.jpg按钮。

(2)选择要缝合的曲面。在绘图区域选取有界曲面1、曲面修剪7、曲面修剪8与缝合曲面1为要缝合的曲面,单击978-7-111-60568-3-Chapter34-372.jpg按钮。

(3)单击978-7-111-60568-3-Chapter34-373.jpg按钮,单击978-7-111-60568-3-Chapter34-374.jpg按钮,单击978-7-111-60568-3-Chapter34-375.jpg按钮,完成缝合曲面3的创建。

Step30.创建分割面1。

(1)选择命令。在978-7-111-60568-3-Chapter34-376.jpg区域中单击978-7-111-60568-3-Chapter34-377.jpg按钮。

(2)定义要分割的面。在绘图区域选取缝合曲面3为要分割的面,单击右键。

(3)定义分割元素。在绘图区域选取缝合曲面2为分割元素,单击右键。

(4)单击978-7-111-60568-3-Chapter34-378.jpg按钮,单击978-7-111-60568-3-Chapter34-379.jpg按钮,完成分割面1的创建。

Step31.创建图34.3.41所示的删除面1。

(1)选择命令。选择978-7-111-60568-3-Chapter34-380.jpg选项卡,单击978-7-111-60568-3-Chapter34-381.jpg978-7-111-60568-3-Chapter34-382.jpg里面的978-7-111-60568-3-Chapter34-383.jpg按钮。

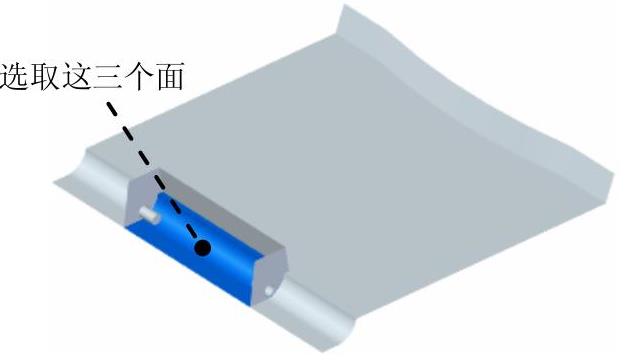

(2)定义删除面。选取图34.3.42所示的面为要删除的面。然后单击右键。

(3)单击978-7-111-60568-3-Chapter34-384.jpg按钮,单击978-7-111-60568-3-Chapter34-385.jpg按钮,完成删除面1的创建。

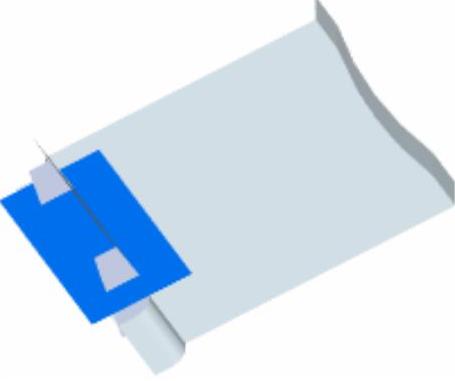

图34.3.41 删除面1

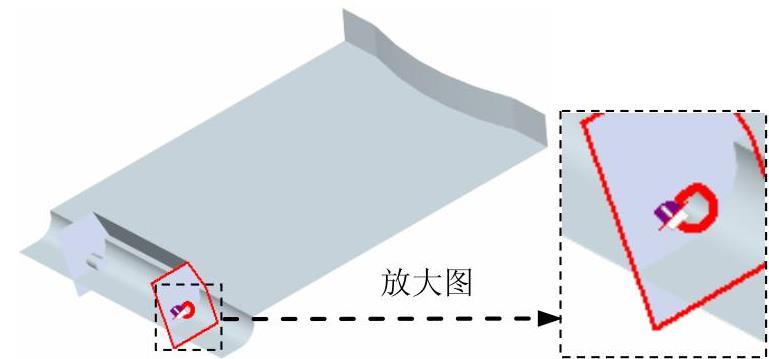

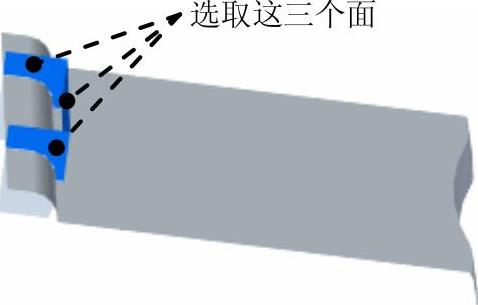

图34.3.42 定义删除面

Step32.创建分割面2。

(1)选择命令。在978-7-111-60568-3-Chapter34-388.jpg区域中单击978-7-111-60568-3-Chapter34-389.jpg按钮。

(2)定义要分割的面。在绘图区域选取缝合曲面2为要分割的面,单击右键。

(3)定义分割元素。在绘图区域选取缝合曲面4为分割元素,单击右键。

(4)单击978-7-111-60568-3-Chapter34-390.jpg按钮,单击978-7-111-60568-3-Chapter34-391.jpg按钮,完成分割面2的创建。

Step33.创建图34.3.43所示的删除面2。

(1)选择命令。选择978-7-111-60568-3-Chapter34-392.jpg选项卡,单击978-7-111-60568-3-Chapter34-393.jpg978-7-111-60568-3-Chapter34-394.jpg里面的978-7-111-60568-3-Chapter34-395.jpg按钮。

(2)定义删除面。选取图34.3.44所示的面为要删除的面。然后单击右键。

(3)单击978-7-111-60568-3-Chapter34-396.jpg按钮,单击978-7-111-60568-3-Chapter34-397.jpg按钮,完成删除面2的创建。


图34.3.43 删除面2


图34.3.44 定义删除面

Step34.创建缝合曲面4。

(1)选择命令。在978-7-111-60568-3-Chapter34-400.jpg区域中单击978-7-111-60568-3-Chapter34-401.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-60568-3-Chapter34-402.jpg复选框,单击978-7-111-60568-3-Chapter34-403.jpg按钮。

(2)选择要缝合的曲面。在绘图区域选取曲面缝合2与曲面缝合3为要缝合的曲面,单击978-7-111-60568-3-Chapter34-404.jpg按钮。

(3)单击978-7-111-60568-3-Chapter34-405.jpg按钮,单击978-7-111-60568-3-Chapter34-406.jpg按钮,单击978-7-111-60568-3-Chapter34-407.jpg按钮,完成缝合曲面4的创建。

Step35.保存并关闭模型文件。
