Stage1.驱动轴和限位轴的子装配（图33.8.1）

注意：在装配前需将已创建好的零件复制至D：\sest10.3\work\ch33目录下，以方便装配。

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

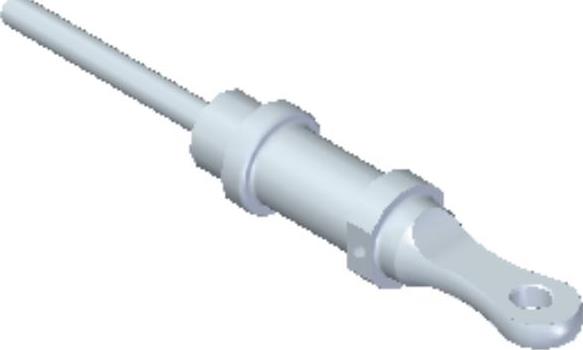

图33.8.1 驱动轴和限位轴的子装配

Step2.添加图33.8.2所示的驱动轴零件模型并固定。

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch33。在“零件库”对话框中选中initiative_shaft零件。按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置，如图33.8.2所示。

Step3.添加图33.8.3所示的限位轴并定位。

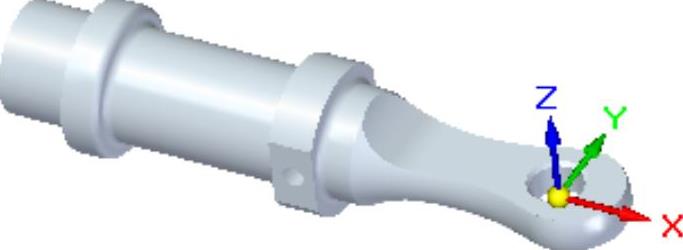

图33.8.2 添加驱动轴模型

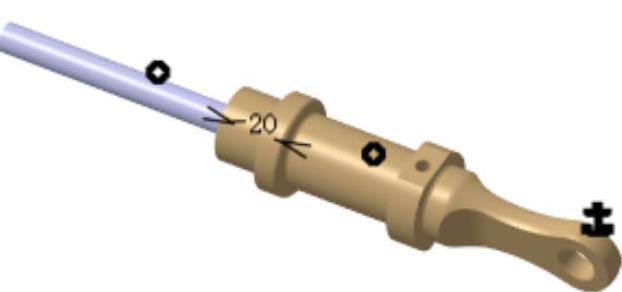

图33.8.3 添加限位轴并定位

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框中选中limit_shaft.零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键，即可把零件放置到当前位置，如图33.8.4所示。

（2）添加配合，使零件完全定位。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

②添加“贴合”配合。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令，在下拉列表中输入偏置值为-20.0，并按Enter键，选取图33.8.4所示的面1与面2为贴合的面，单击Esc键。

③添加“轴对齐”配合。单击区域中的“装配”按钮，系统弹出“装配”命令条。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.5所示的两个面为轴对齐的面。

④单击Esc键，完成零件的定位。

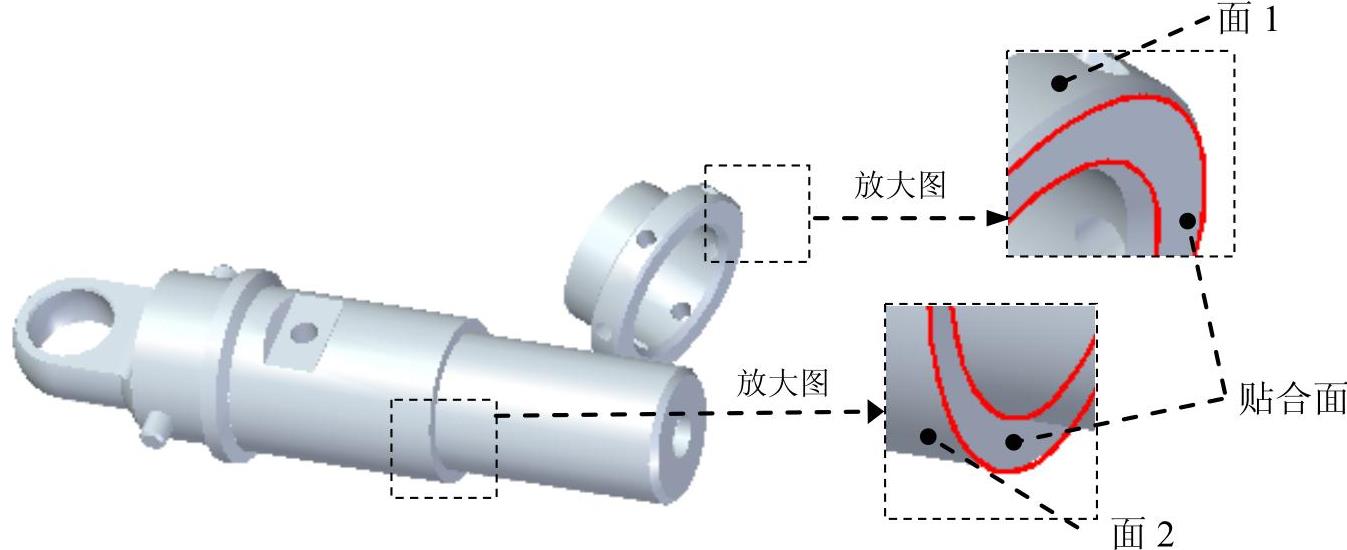

图33.8.4 选取贴合面及轴对齐面

Step4.选择下拉菜单命令，将模型命名为sub_asm_01。

Stage2.连接轴和下挡环的子装配（图33.8.5）

图33.8.5 连接轴和下挡环的子装配

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

Step2.添加图33.8.6所示的连接轴零件模型。

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch33。在“零件库”对话框中选中connect_shaft零件。按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置，如图33.8.6所示。

Step3.添加图33.8.7所示的下挡环并定位。

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框中选中ringer_down零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键，即可把零件放置到当前位置，如图33.8.8所示。

图33.8.6 连接轴模型

图33.8.7 添加下挡环并定位

（2）添加配合，使零件完全定位。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

②添加“贴合”配合。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.8所示的两个面为贴合的面，单击Esc键。

③添加“轴对齐”配合。单击区域中的“装配”按钮，系统弹出“装配”命令条。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.8所示的面1与面2为轴对齐的面。

④单击Esc键，完成零件的定位。

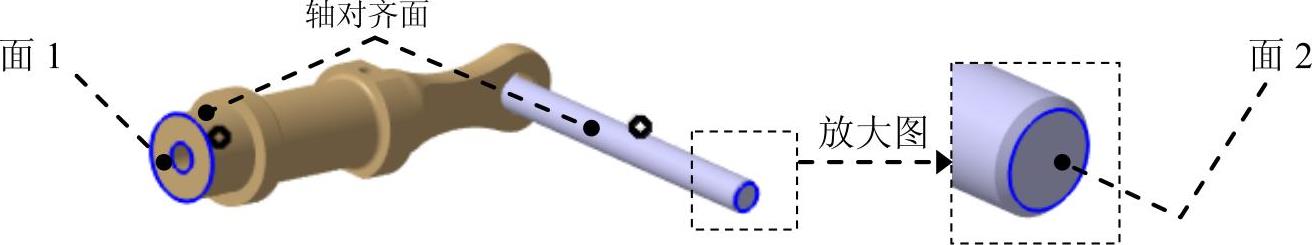

图33.8.8 选取贴合面及轴对齐面

Step4.选择下拉菜单命令，将模型命名为sub_asm_02。

Stage3.减振机构的总装配（图33.8.9）

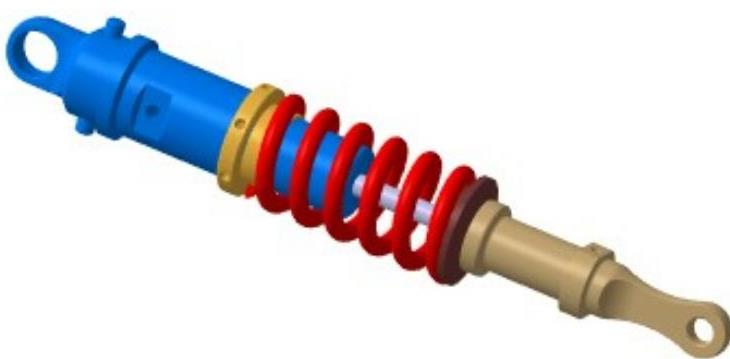

图33.8.9 减振机构的总装配

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

Step2.添加图33.8.10所示的子装配模型1。

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch33。在“零件库”对话框中选中sub_asm_01装配文件。按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置，如图33.8.10所示。

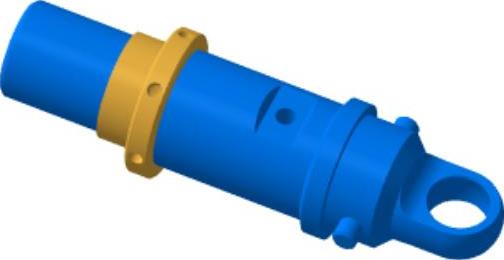

Step3.添加图33.8.11所示的上挡环并定位。

图33.8.10 子装配模型1

图33.8.11 添加上挡环并定位

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框中选中ringer_top零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键，即可把零件放置到当前位置，如图33.8.12所示。

（2）激活子装配体。在路径查找器中选中，然后单击区域中的“激活”命令。

（3）添加配合，使零件完全定位。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

②添加“贴合”配合。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.12所示的面1与面2为贴合的面，单击Esc键。

③添加“轴对齐”配合。单击区域中的“装配”按钮，系统弹出“装配”命令条。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.12所示的面3与面4为轴对齐的面。

④单击Esc键，完成零件的定位。

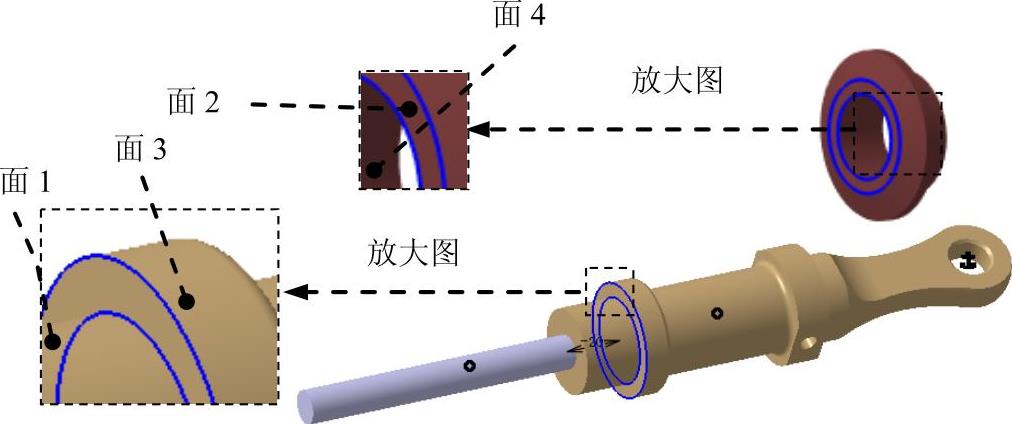

图33.8.12 选取贴合面及轴对齐面(www.daowen.com)

Step4.添加图33.8.13所示的减振弹簧并使其定位。

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框中选中damping_spring零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键，即可把零件放置到当前位置，如图33.8.14所示。

图33.8.13 添加减振弹簧并定位

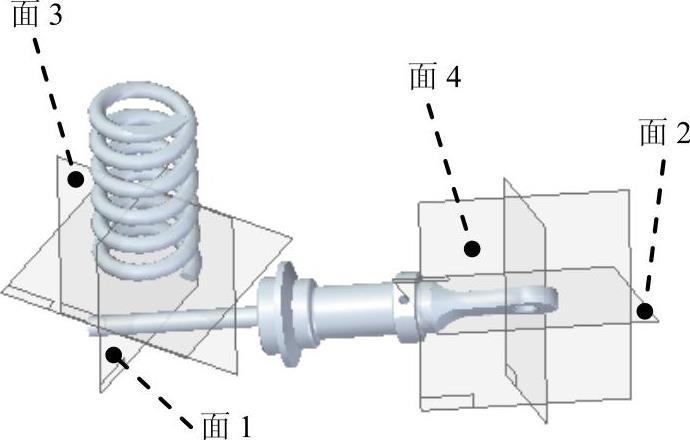

图33.8.14 选取面对齐的面

（2）添加配合，使零件完全定位。

①显示参考平面。单击路径查找器中的“路径查找器”按钮，在路径查找器中选中，将参考平面在图形区显示出来，在绘图区域选取damping_spring零件，右击选择命令，在系统弹出的“显示/隐藏部件”对话框中将“参考平面”显示出来。单击按钮。

②添加“面对齐”配合。单击区域中的“装配”按钮，系统弹出“装配”命令条。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.14所示的面1与面2为面对齐的面，单击Esc键。

③添加“面对齐”配合。单击区域中的“装配”按钮，在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.14所示的面3与面4为面对齐的面，单击Esc键。

④添加“贴合”配合。单击区域中的“装配”按钮，在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.15所示的面1和面2为贴合的面。

⑤单击Esc键，完成零件的定位。

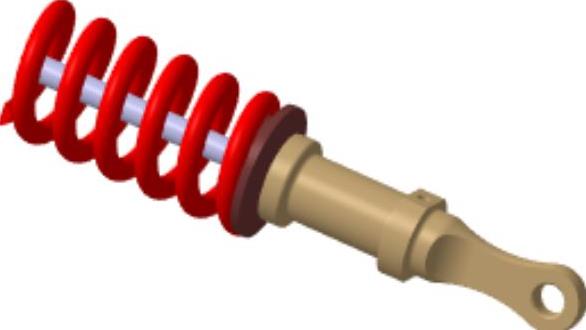

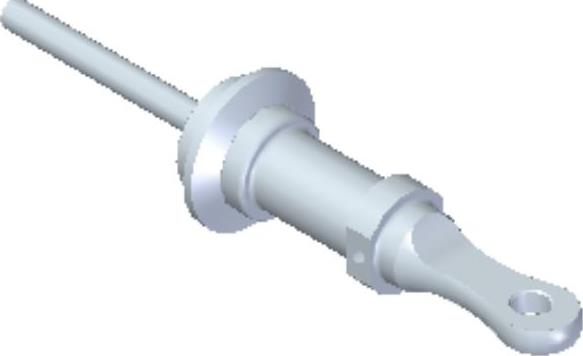

Step5.添加图33.8.16所示的子装配模型2并使其定位。

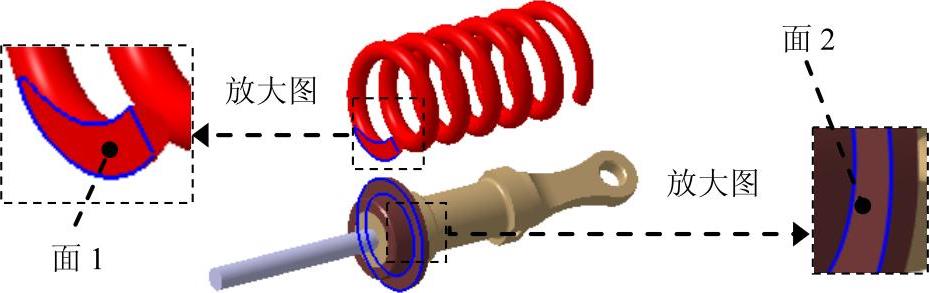

图33.8.15 选取贴合平面

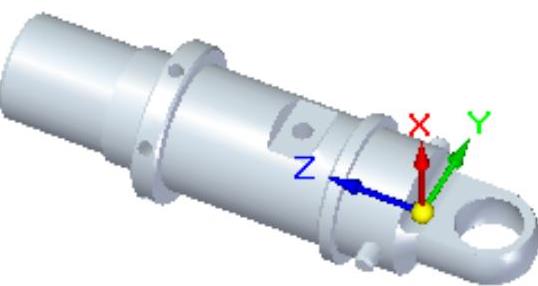

图33.8.16 子装配模型2

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch33。在“零件库”对话框中选中sub_asm_02装配文件。按住鼠标左键将其拖动至绘图区域，单击Esc键。

（2）激活子装配体。在路径查找器中选中，然后单击区域中的“激活”命令。

（3）添加配合，使零件完全定位。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

②添加“贴合”配合。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.17所示的面1与面2为要贴合的面，单击Esc键。

③添加“轴对齐”配合。单击区域中的“装配”按钮，在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图33.8.17所示的面3与面4为轴对齐的面，单击Esc键。

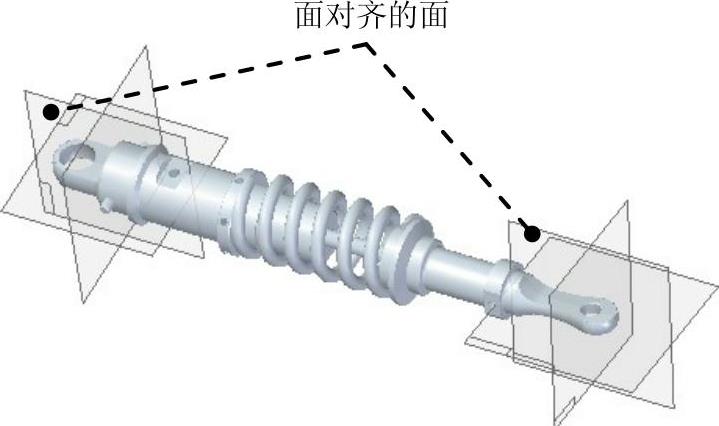

④添加“面对齐”配合。单击区域中的“装配”按钮，在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。在路径查找器中单击前的“+”号，然后将参考平面显示出来。选取图33.8.18所示的面为面对齐的面。

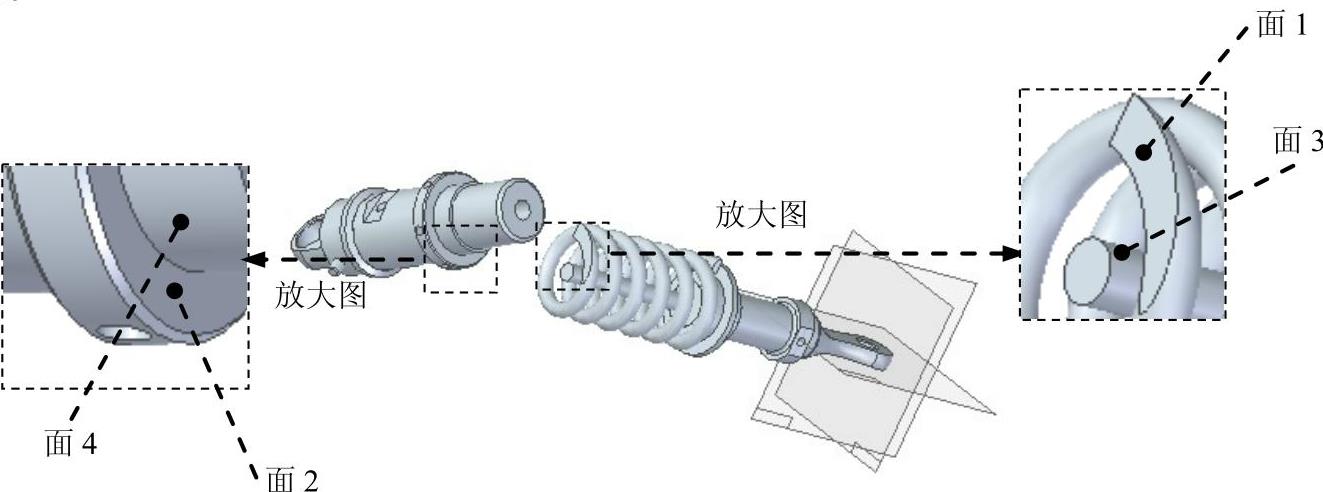

图33.8.17 贴合面与轴对齐面

⑤单击Esc键，完成零件的定位。

Step6.选择下拉菜单命令，将模型命名为damper。

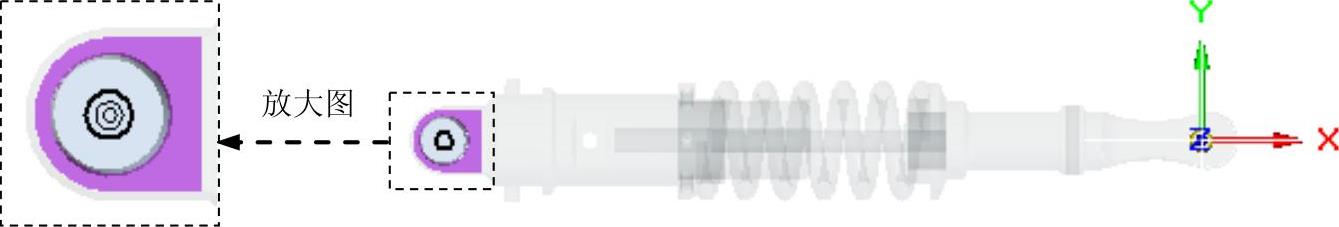

图33.8.18 选取面对齐面

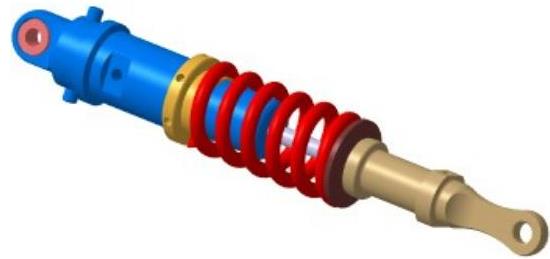

Step7.添加图33.8.19所示的转动环。

（1）单击区域中的“原位创建零件”按钮。系统弹出“原位创建零件”命令条与“原位创建零件选项”对话框。

（2）在“原位创建零件选项”对话框的区域选中单选项，在区域选中单选项，然后单击“原位创建零件选项”对话框中的按钮。

（3）在“原位创建零件”命令条区域的下拉列表中选择选项，单击按钮，系统弹出“另存为”对话框，在文本框中输入零件的名称为rotate_ringer，单击按钮。

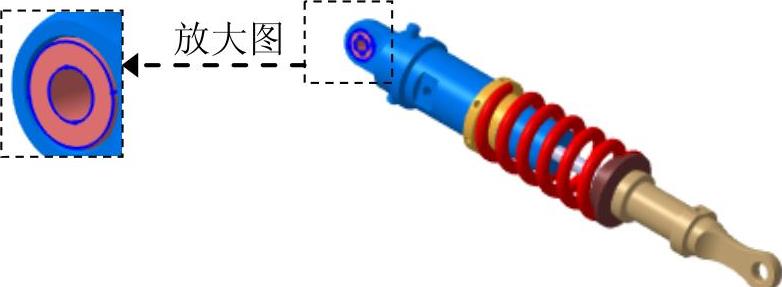

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条，在绘图区域选取connect_shaft为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取图33.8.20所示的面。单击按钮，单击按钮，单击按钮，完成“零件间复制”的操作。

（5）创建图33.8.21所示的零件特征──旋转特征1。

①选择命令。单击选项卡中的按钮，选择命令。

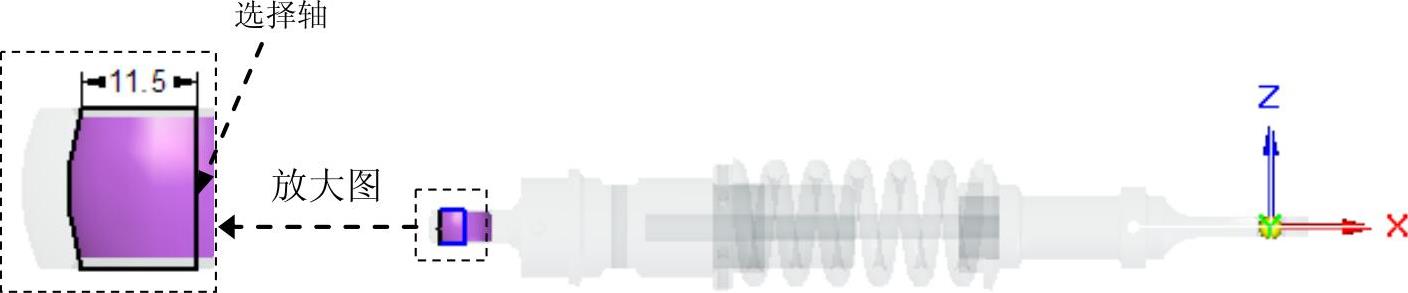

②定义特征的截面草图。选取前视图（XZ）平面为草图平面，进入草绘环境，绘制图33.8.22所示的截面草图。

图33.8.19 转动环

图33.8.20 选取复制几何面

③定义旋转轴。单击区域中的按钮，选取图33.8.22所示的线为旋转轴。

④定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条文本框中输入值360.0，在图形区空白区域单击。

⑤单击“旋转”命令条中的按钮，完成旋转特征1的创建。

图33.8.21 旋转特征1

图33.8.22 截面草图

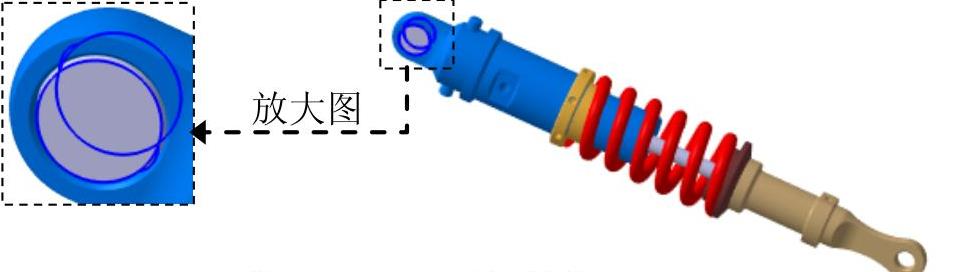

（6）创建图33.8.23b所示的零件特征──孔1。

①选择命令。单击选项卡中的按钮，选择命令。

②定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值10，在区域选择延伸类型为（贯通），单击按钮。完成孔参数的设置。

③定义孔的放置面。选取图33.8.23a所示的模型表面作为孔的放置面。

④编辑孔的定位。添加图33.8.24所示的约束，约束完成后，单击按钮，退出草图绘制环境。

⑤调整孔的方向。方向可参考图33.8.23所示。

图33.8.23 孔1

⑥然后单击命令条中的按钮。单击按钮，完成孔1的创建。

图33.8.24 编辑孔定位

（7）单击按钮，完成操作。

Step8.选择下拉菜单命令。
