此零件也是减振器的一个挡环零件,运用旋转和倒斜角特征便可完成创建。零件模型及其路径查找器如图33.6.1所示。
Step1.新建一个零件模型,选择下拉菜单命令,进入建模环境。

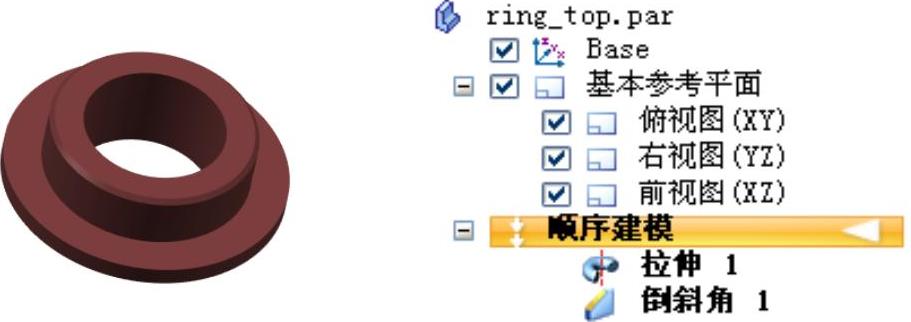

图33.6.1 零件模型和路径查找器
Step2.创建图33.6.2所示的旋转特征1。
(1)选择命令。在区域中单击按钮。
(2)定义特征的截面草图。选取前视图(XZ)平面为草图平面,进入草绘环境,绘制图33.6.2所示的截面草图。
(3)定义旋转轴。单击区域中的按钮,选取图33.6.3所示的线为旋转轴。
(4)定义旋转属性。单击“关闭草图”按钮,退出草绘环境;在“旋转”命令条的文本框中输入值360.0,在图形区空白区域单击。
(5)单击“旋转”命令条中的按钮,完成旋转特征1的创建。
图33.6.2 旋转特征1(www.daowen.com)

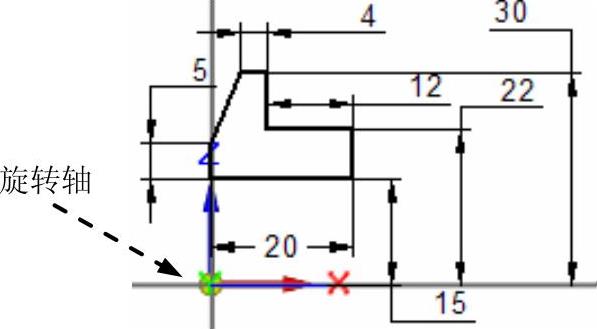

图33.6.3 截面草图
Step3.创建图33.6.4b所示的倒斜角特征1。
(1)选择命令。在区域中单击按钮,选择命令。
(2)定义倒角类型。单击按钮,系统弹出“倒斜角选项”对话框。选取倒斜角边类型为。单击按钮。
(3)选取模型中要倒角的边线,如图33.6.4a所示。
(4)定义倒角参数。在“倒斜角”命令条的文本框中输入值1.0。
(5)单击“倒斜角”命令条区域后的按钮,单击按钮,完成倒斜角特征1的定义。

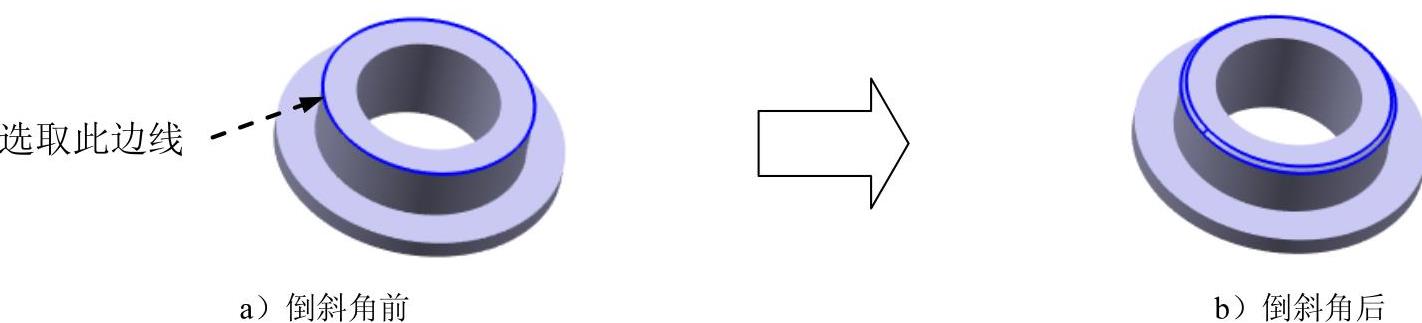

图33.6.4 倒斜角特征1
Step4.选择下拉菜单命令,将模型命名为ringer_top。
