减振弹簧:螺旋特征和除料特征创建步骤

此零件为减振器的一个减振弹簧,主要运用螺旋及除料特征,结构比较简单。零件模型及其路径查找器如图33.5.1所示。

Step1.新建一个零件模型,选择下拉菜单978-7-111-60568-3-Chapter33-244.jpg978-7-111-60568-3-Chapter33-245.jpg978-7-111-60568-3-Chapter33-246.jpg978-7-111-60568-3-Chapter33-247.jpg978-7-111-60568-3-Chapter33-248.jpg命令,进入建模环境

Step2.创建图33.5.2所示的草图1。

(1)在978-7-111-60568-3-Chapter33-249.jpg区域中单击978-7-111-60568-3-Chapter33-250.jpg按钮,选取前视图(XZ)平面为草图平面,进入草绘环境。

(2)绘制图33.5.2所示的草图,单击978-7-111-60568-3-Chapter33-251.jpg按钮。退出草绘环境。

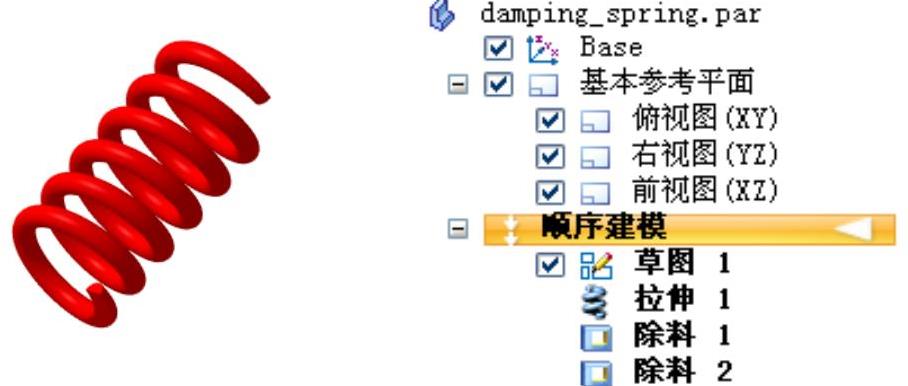

图33.5.1 减振弹簧模型和路径查找器


图33.5.2 草图1

Step3.创建图33.5.3所示的螺旋特征1。

(1)旋转命令。在978-7-111-60568-3-Chapter33-254.jpg区域中单击978-7-111-60568-3-Chapter33-255.jpg后的小三角,选择978-7-111-60568-3-Chapter33-256.jpg命令。

(2)定义特征的横截面。在“创建起源”选项下拉列表中选择978-7-111-60568-3-Chapter33-257.jpg选项,选取图33.5.2所示的轮廓作为特征的旋转轮廓,然后右击。

(3)定义特征的旋转轴。选取图33.5.2所示的线为旋转轴。

(4)定义螺旋的起点,在绘图区域选取图33.5.2所示的点为螺旋起点。

(5)定义螺旋方法。在“螺旋”命令条的978-7-111-60568-3-Chapter33-258.jpg下拉列表中选择978-7-111-60568-3-Chapter33-259.jpg选项。在978-7-111-60568-3-Chapter33-260.jpg下拉列表中输入值20.0,并按Enter键。

(6)单击978-7-111-60568-3-Chapter33-261.jpg按钮。单击978-7-111-60568-3-Chapter33-262.jpg按钮,单击978-7-111-60568-3-Chapter33-263.jpg按钮,完成螺旋特征1的创建。

Step4.创建图33.5.4所示的除料特征1。

(1)选择命令。在978-7-111-60568-3-Chapter33-264.jpg区域中选择978-7-111-60568-3-Chapter33-265.jpg命令。

(2)定义特征的截面草图。选取右视图(YZ)平面作为草图平面,进入草绘环境,绘制图33.5.5所示的截面草图。(www.daowen.com)

(3)定义拉伸属性。在“除料”命令条中单击978-7-111-60568-3-Chapter33-266.jpg按钮,确认978-7-111-60568-3-Chapter33-267.jpg978-7-111-60568-3-Chapter33-268.jpg按钮未被按下,将拉伸方式设置为“贯通”选项978-7-111-60568-3-Chapter33-269.jpg。切除方向沿X轴正方向。

(4)单击“除料”命令条中的978-7-111-60568-3-Chapter33-270.jpg按钮,单击978-7-111-60568-3-Chapter33-271.jpg按钮,完成除料特征1的创建。

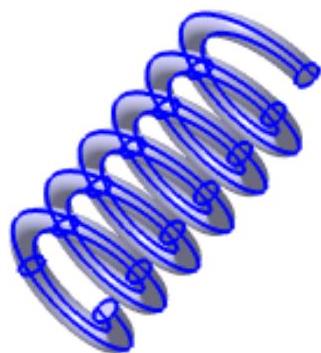

图33.5.3 螺旋特征1

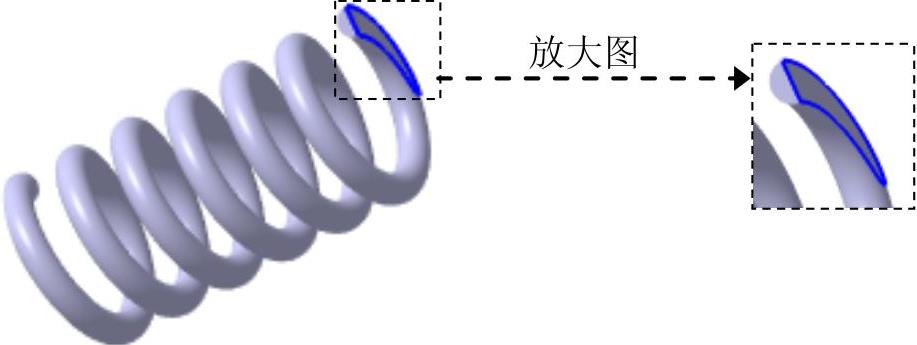

图33.5.4 除料特征1

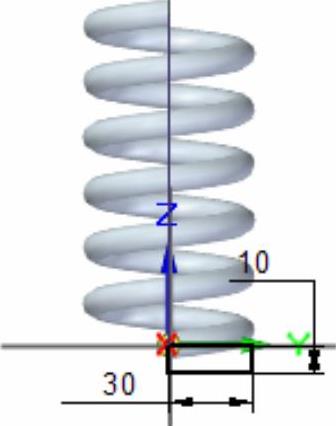

图33.5.5 截面草图

Step5.创建图33.5.6所示的除料特征2。

(1)选择命令。在978-7-111-60568-3-Chapter33-275.jpg区域中选择978-7-111-60568-3-Chapter33-276.jpg命令。

(2)定义特征的截面草图。选取右视图(YZ)平面作为草图平面,进入草绘环境,绘制图33.5.7所示的截面草图。

(3)定义拉伸属性。在“除料”命令条中单击978-7-111-60568-3-Chapter33-277.jpg按钮,确认978-7-111-60568-3-Chapter33-278.jpg978-7-111-60568-3-Chapter33-279.jpg按钮未被按下,将拉伸方式设置为“贯通”选项978-7-111-60568-3-Chapter33-280.jpg。切除方向沿X轴正方向。

(4)单击“除料”命令条中的978-7-111-60568-3-Chapter33-281.jpg按钮,单击978-7-111-60568-3-Chapter33-282.jpg按钮,完成除料特征2的创建。

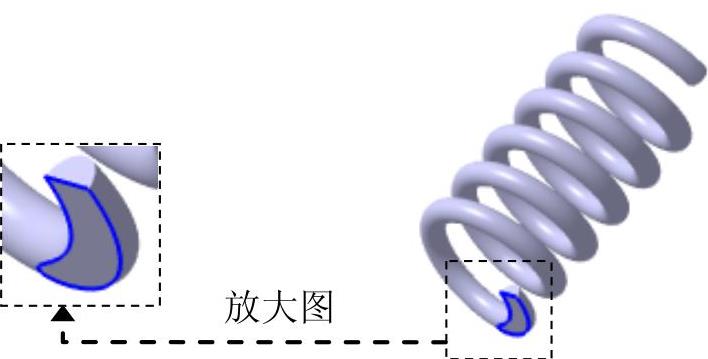

图33.5.6 除料特征2

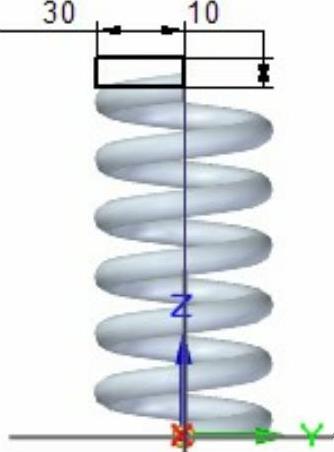

图33.5.7 截面草图

Step6.选择下拉菜单978-7-111-60568-3-Chapter33-285.jpg978-7-111-60568-3-Chapter33-286.jpg978-7-111-60568-3-Chapter33-287.jpg命令,将模型命名为damping_spring。
