驱动轴为减振器的一个主要零件，设计时运用了除料、倒圆、旋转、拉伸以及镜像等特征。零件模型及其路径查找器如图33.2.1所示。

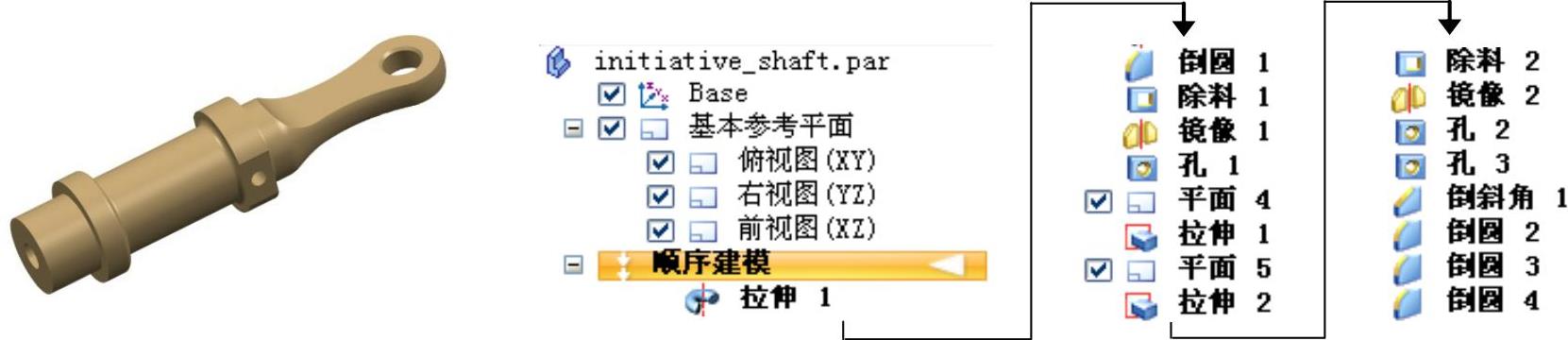

图33.2.1 零件模型和路径查找器

Step1.新建一个零件模型，选择下拉菜单命令，进入建模环境。

Step2.创建图33.2.2所示的旋转特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面为草图平面，进入草绘环境，绘制图33.2.3所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图33.2.3所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转特征1的创建。

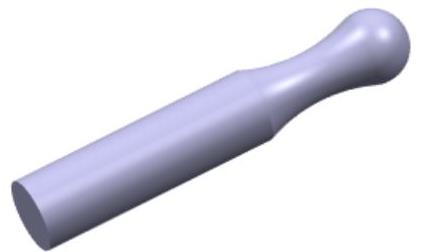

图33.2.2 旋转特征1

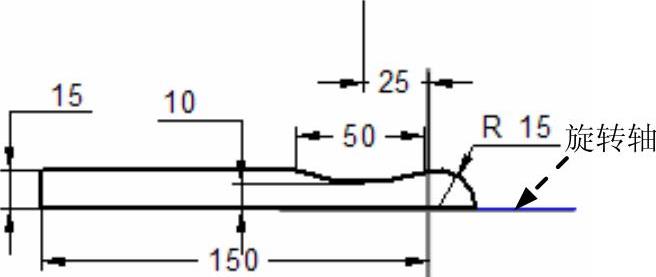

图33.2.3 截面草图

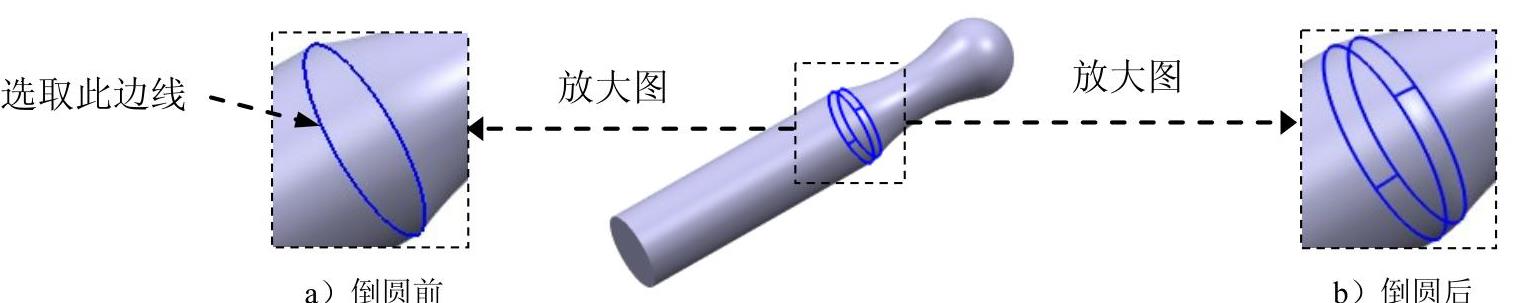

Step3.创建图33.2.4b所示的倒圆1。选取图33.2.5a所示的边线为要倒圆的对象，圆角半径值为2.0。

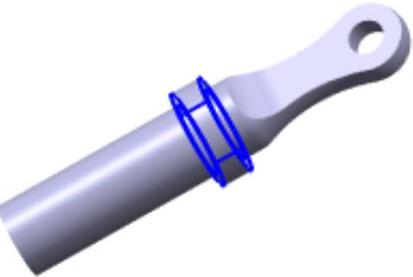

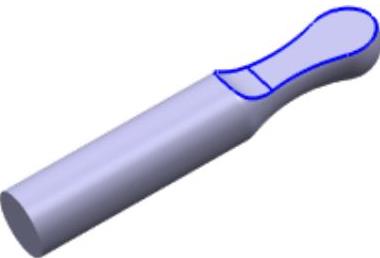

图33.2.4 倒圆1

Step4.创建图33.2.5所示的除料特征1。

（1）选择命令。在区域中选择命令。

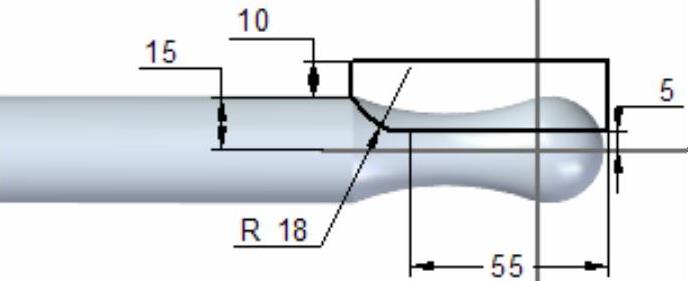

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图33.2.6所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认按钮未被按下，在下拉列表中输入值100，并按Enter键。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

Step5.创建图33.2.7所示的镜像特征1。

图33.2.5 除料特征1

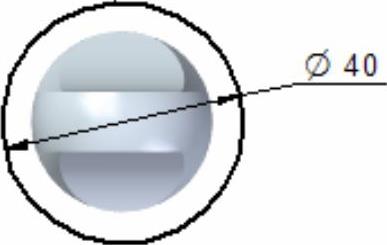

图33.2.6 截面草图

图33.2.7 镜像特征1

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“除料1”为要镜像的特征。单击按钮。

（3）定义镜像平面。选取俯视图（XY）平面为镜像平面。

（4）单击按钮，完成镜像特征1的创建。

Step6.创建图33.2.8所示的孔特征1。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值14，在区域选择延伸类型为（贯通），单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图33.2.9所示的模型表面作为孔的放置面。

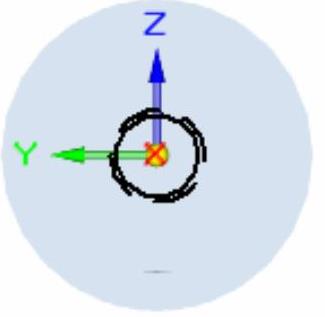

（4）编辑孔的定位。定义孔的放置位置与圆心重合（图33.2.10）。

（5）调整孔的方向。方向可参考图33.2.8。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征1的创建。

图33.2.8 孔特征1

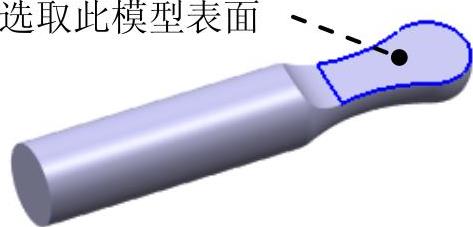

图33.2.9 选取孔的放置面

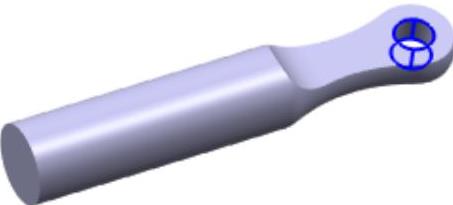

图33.2.10 编辑孔的定位

Step7.创建图33.2.11所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取右视图（YZ）平面作为参考实体。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值60。偏移方向沿X轴负方向。

（4）在绘图区域单击完成平面4的创建。

Step8.创建图33.2.12所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面4作为草图平面，进入草绘环境。绘制图33.2.13所示的截面草图，单击按钮。

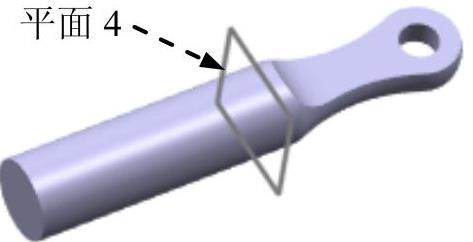

图33.2.11 平面4

图33.2.12 拉伸特征1

图33.2.13 截面草图

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值12，并按Enter键，拉伸方向沿X轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

Step9.创建图33.2.14所示的平面5。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取图33.2.15所示的模型表面作为参考平面。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值20。偏移方向沿X轴正方向。

（4）在绘图区域单击完成平面5的创建。

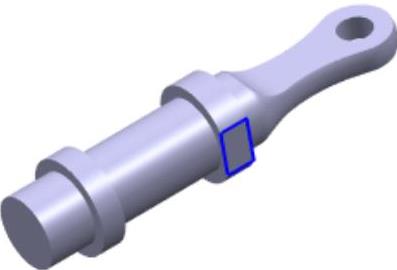

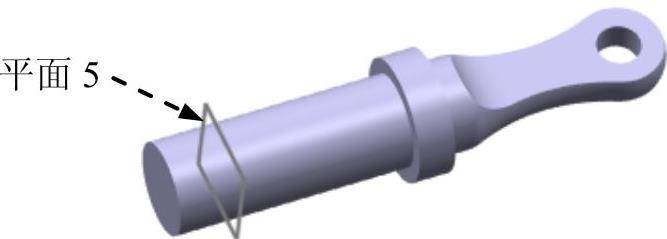

图33.2.14 平面5

图33.2.15 选取参考平面(www.daowen.com)

Step10.创建图33.2.16所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面5作为草图平面，进入草绘环境。绘制图33.2.17所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值10，并按Enter键，拉伸方向沿X轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图33.2.16 拉伸特征2

图33.2.17 截面草图

Step11.创建图33.2.18所示的除料特征2。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图33.2.19所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认按钮不被按下，在下拉列表中输入值80，并按Enter键，拉伸方向沿X轴负方向。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

Step12.创建图33.2.20所示的镜像特征2。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“除料2”为要镜像的特征。单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，完成镜像2的创建。

图33.2.18 除料特征2

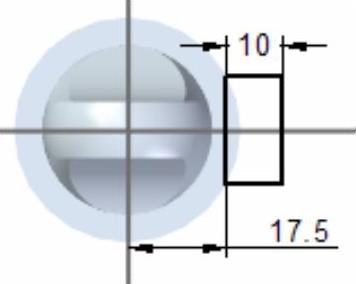

图33.2.19 截面草图

图33.2.20 镜像特征2

Step13.创建图33.2.21所示的孔特征2。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值6，在区域选择延伸类型为（贯通），单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图33.2.22所示的模型表面作为孔的放置面。

（4）编辑孔的定位。创建图33.2.23所示的尺寸，并修改为设计要求的尺寸值。约束完成后，单击按钮，退出草图绘制环境。

（5）调整孔的方向。方向可参考图33.2.8。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征2的创建。

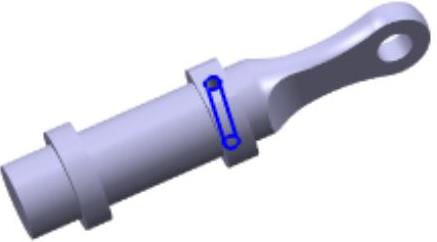

图33.2.21 孔特征2

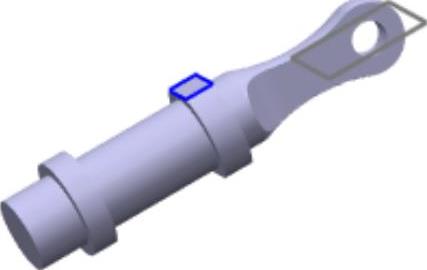

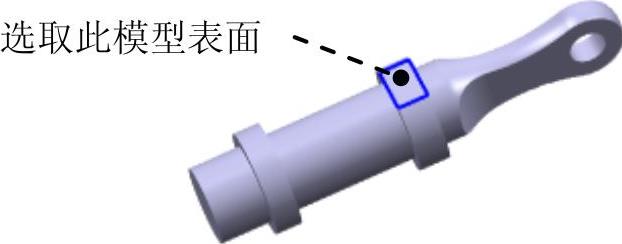

图33.2.22 定义孔的放置面

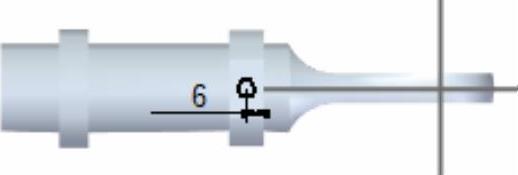

图33.2.23 约束孔的定位

Step14.创建图33.2.24所示的孔特征3。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在区域选择延伸类型为，在文本框中输入值20，单击按钮。完成孔参数的设置。

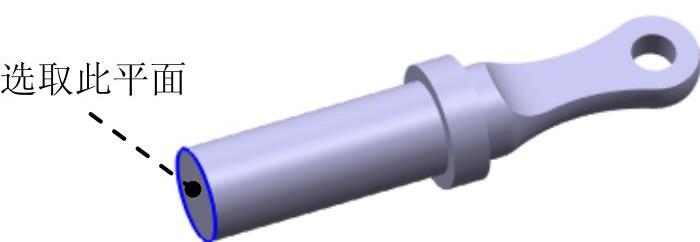

（3）定义孔的放置面。选取图33.2.25所示的模型表面作为孔的放置面。

（4）编辑孔的定位。定义孔的放置位置与圆心重合（图33.2.26）。

（5）调整孔的方向。方向沿X轴正方向。

（6）然后单击命令条中的按钮。单击按钮，完成“孔”的创建。

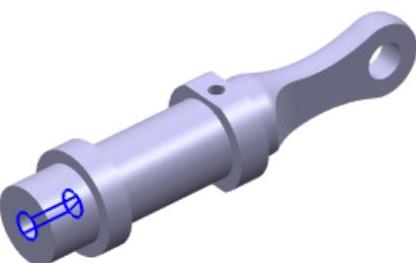

图33.2.24 孔特征3

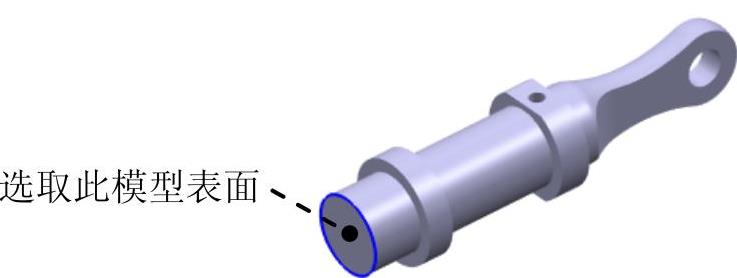

图33.2.25 定义孔的放置面

图33.2.26 约束孔的定位

Step15.创建图33.2.27b所示的倒斜角特征1。

（1）选择命令。在区域中单击按钮，选择命令。

（2）定义倒角类型。单击按钮，系统弹出“倒斜角选项”对话框。选取倒斜角边类型为选项。单击按钮。

（3）选取模型中要倒角的边线，如图33.2.27a所示。

（4）定义倒角参数。在“倒斜角”命令条的文本框中输入值1.0。

（5）单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒斜角特征1的定义。

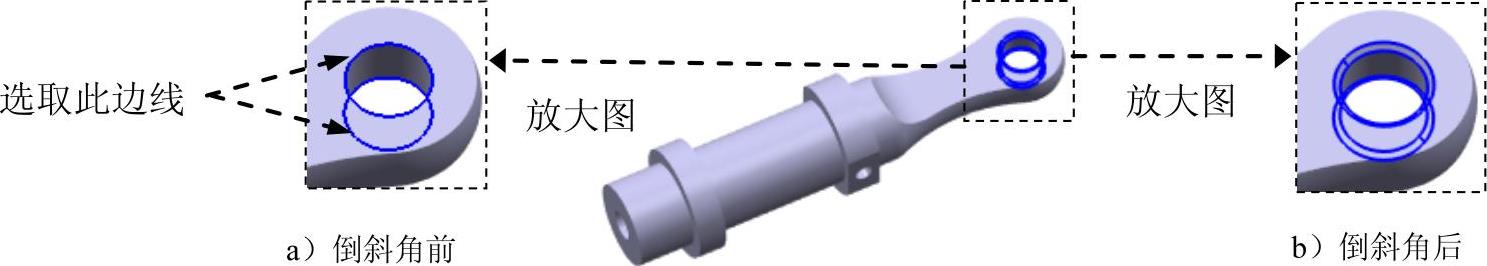

图33.2.27 倒斜角1

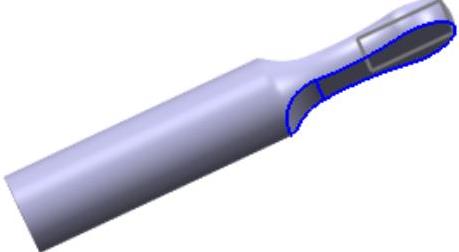

Step16.创建图33.2.28b所示的倒圆2。选取图33.2.28a所示的边线为要倒圆的对象，圆角半径值为2.0。

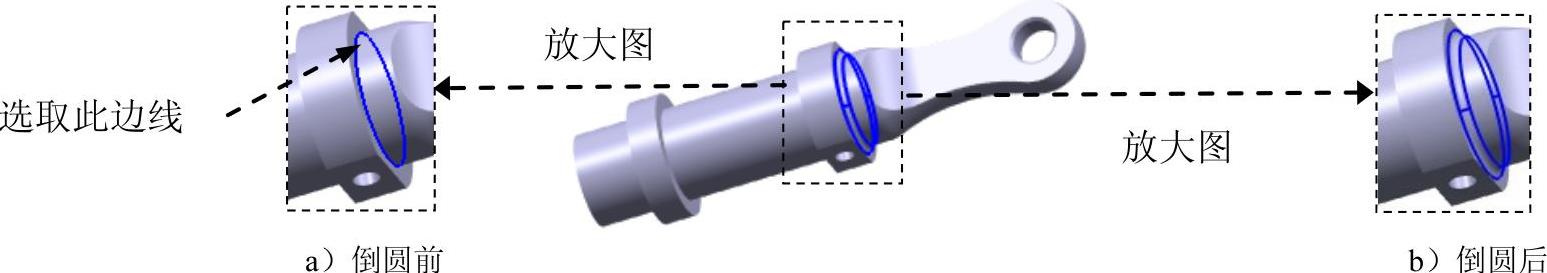

图33.2.28 倒圆2

Step17.创建倒圆3。倒圆的对象为图33.2.29所示的边线，倒圆角半径值为2。

Step18.创建倒圆4。倒圆的对象为图33.2.30所示的边线，倒圆角半径值为2。

Step19.选择下拉菜单命令，将模型命名为initiative_shaft.par。

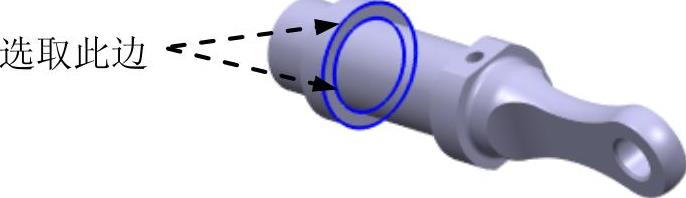

图33.2.29 倒圆3

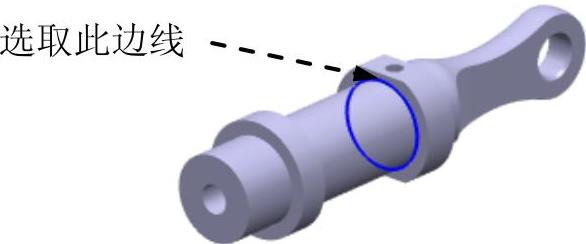

图33.2.30 倒圆4
