Task1.创建clamp_01和clamp_02的子装配模型

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

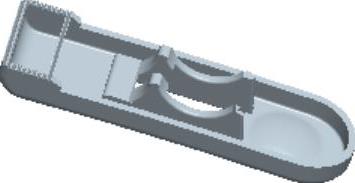

Step2.添加clamp_01零件模型。

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch31，在“零件库”对话框中选中clamp_01零件。按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置，如图31.8.1所示。

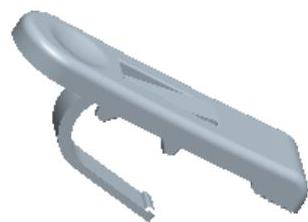

Step3.添加图31.8.2所示的clamp_02并定位。

图31.8.1 添加clamp_01

图31.8.2 添加clamp_02

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框中选中clamp_02零件，按住鼠标左键将其拖动至绘图区域，在图形区合适的位置处松开鼠标左键，并按Esc键。

（2）添加配合。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

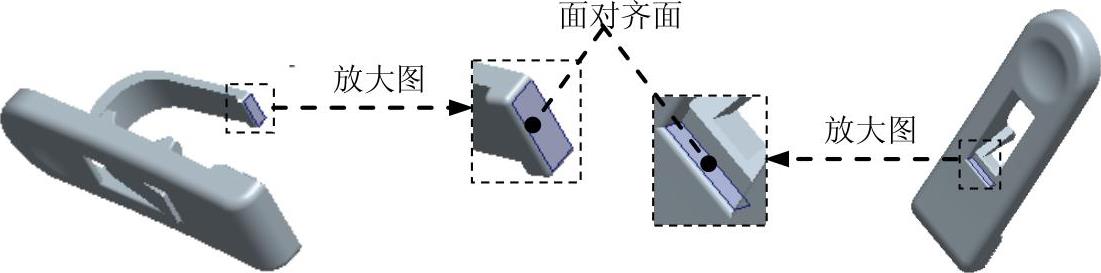

②添加“平面对齐”配合。选取图31.8.3所示的两个面为面对齐的面，单击按钮，按Esc键。

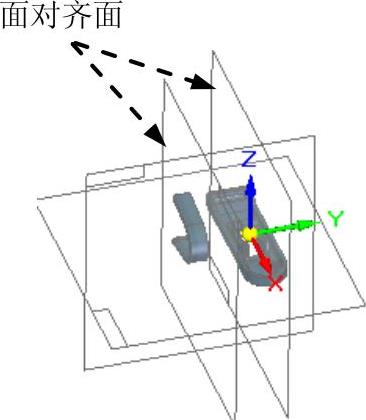

③添加面对齐配合。单击路径查找器中的“路径查找器”按钮，在路径查找器中选中，将参考平面在图形区显示出来，然后右击，在弹出的快捷菜单中选择命令，在系统弹出的“显示/隐藏部件”对话框中将的选项勾选为“开”，将clamp_02的参考平面在图形区显示出来，单击按钮，单击区域中的“装配”按钮，选取图31.8.4所示的两个面为面对齐的面，按Esc键。

④隐藏参考平面并打开clamp_01的参考平面显示，单击区域中的“装配”按钮，在“装配-偏置类型”按钮后的文本框中输入偏置值6，然后按Enter键，选取图31.8.5所示的面1与面2为面对齐的面。按Esc键，完成零件的定位。

图31.8.3 面对齐面

图31.8.4 面对齐面

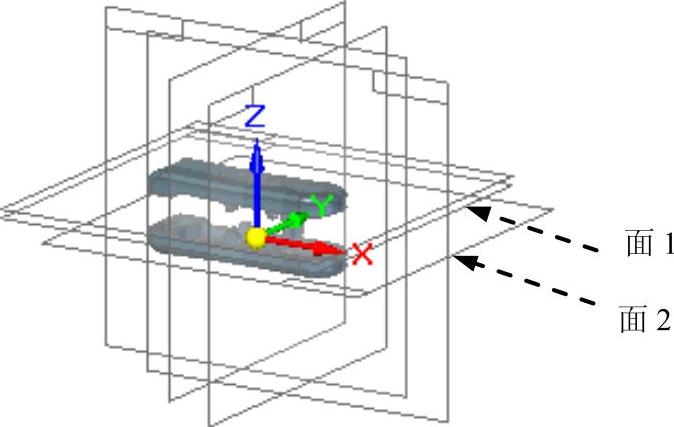

图31.8.5 面对齐面

Step4.添加图31.8.6所示的clamp_01（2）零件模型并定位。

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框中选中clamp_01零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键。

（2）添加配合。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

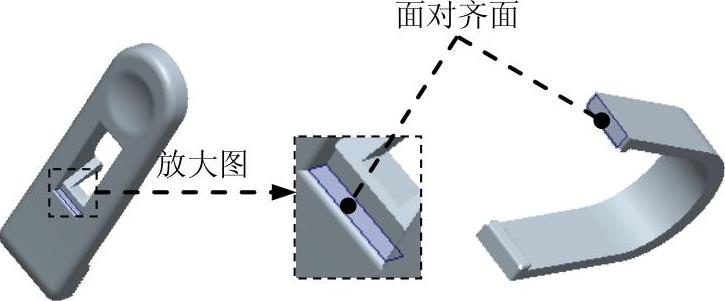

②添加“平面对齐”配合。选取图31.8.7所示的两个面为面对齐的面，按Esc键。

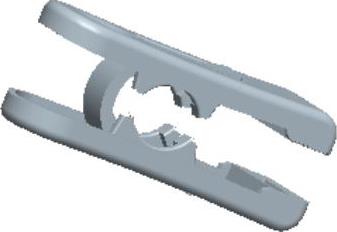

图31.8.6 添加clamp_01（2）

图31.8.7 面对齐面

③添加面对齐配合。单击路径查找器中的“路径查找器”按钮，然后右击，在系统弹出的快捷菜单中选择命令，在系统弹出的“显示/隐藏部件”对话框中将的选项勾选为“开”，将clamp_01（2）的参考平面在图形区显示出来，单击按钮，单击区域中的“装配”按钮，选取图31.8.8所示的面为面对齐的面，单击按钮，按Esc键。

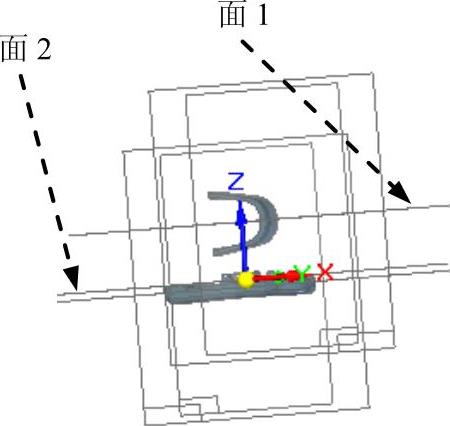

④单击区域中的“装配”按钮，在“装配-偏置类型”按钮后的文本框中输入偏置值6，然后按Enter键，依次选取图31.8.9所示面1与面2为面对齐的面。按Esc键，完成零件的定位。

Step5.隐藏参考平面并保存装配体模型文件，文件名称为pin。

Task2.衣架的总装配

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

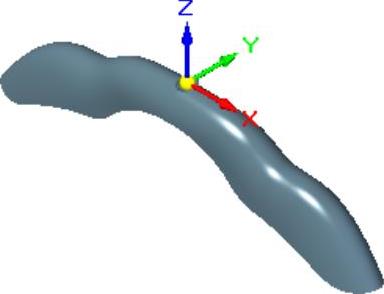

Step2.添加图31.8.10所示的rack_main零件模型。

图31.8.8 面对齐面

图31.8.9 面对齐面

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch31。在“零件库”对话框中选中rack_main零件。按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置，如图31.8.10所示。

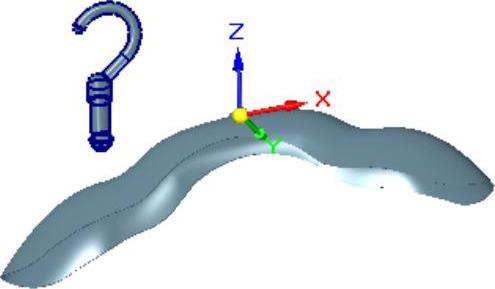

Step3.添加图31.8.11所示的rack_top1并定位。

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框中选中rack_top1零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键。

（2）添加配合。

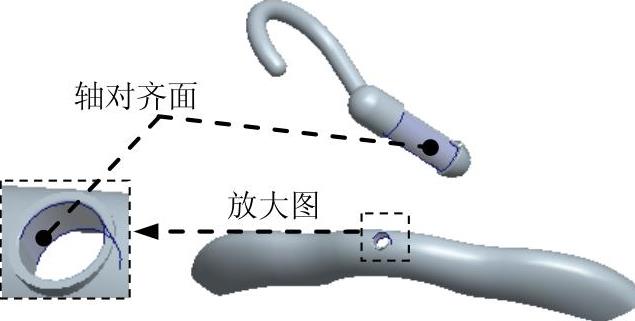

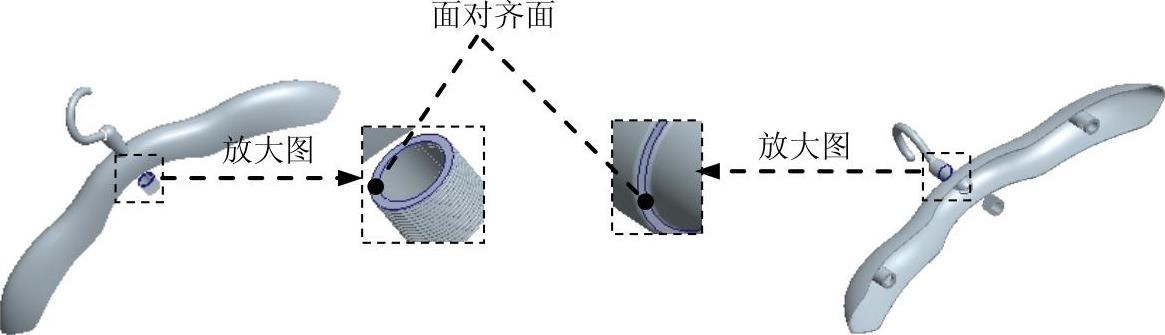

①添加“轴对齐”配合。单击区域中的“装配”按钮，选取图31.8.12所示的面为面对齐的面，并按Esc键。

(www.daowen.com)

图31.8.10 添加rack_main

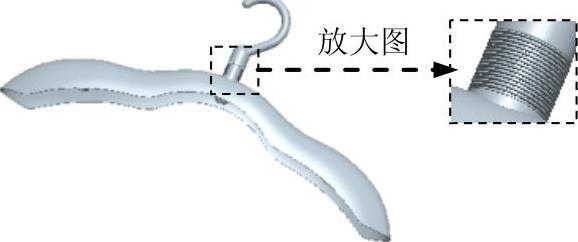

图31.8.11 添加rack_top1

图31.8.12 轴对齐面

②添加“面对齐”配合，单击区域中的“装配”按钮，在“装配-偏置类型”按钮后的文本框中输入偏置值15，然后按Enter键，选取图31.8.13所示的两个面为面对齐的面，按Esc键，完成零件的定位。

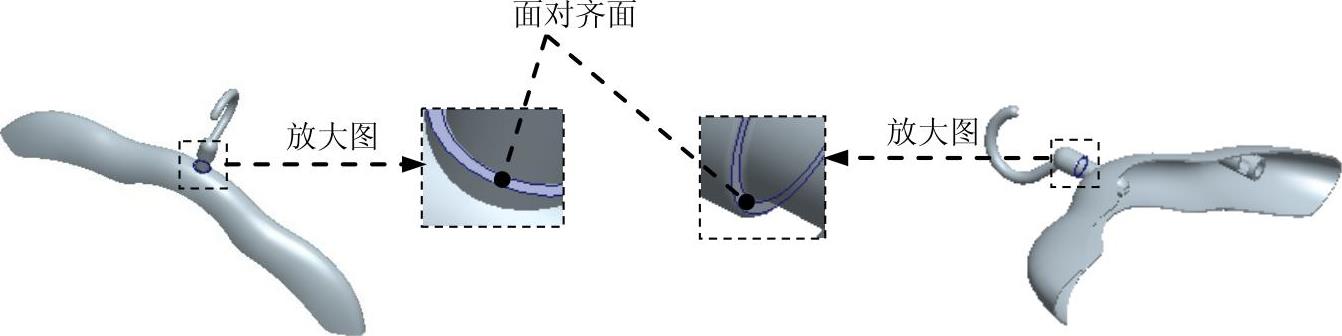

图31.8.13 面对齐面

说明：在选取配合对象面时，可先通过拖动部件方法，将零件之间有一定的间隙，以便于选择对象。具体步骤如下：单击区域中的按钮，单击按钮，选取移动零件，移动鼠标将零件拖动至合适的位置即可。

Step4.添加图31.8.14所示的rack_top2并定位。

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框中选中rack_top2零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键。

（2）添加配合。

①添加“轴对齐”配合，单击区域中的“装配”按钮，选取图31.8.15所示的两个面为面对齐的面，按Esc键。

图31.8.14 添加rack_top2

图31.8.15 轴对齐面

②添加“面对齐”配合，单击区域中的“装配”按钮，选取图31.8.16所示的两个面为面对齐的面，按Esc键，完成零件的定位。

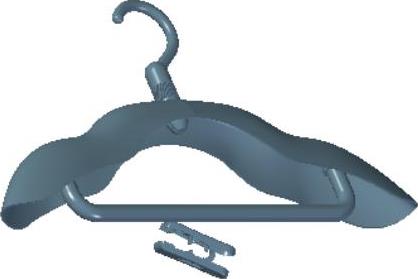

Step5.添加图31.8.17所示的rack_down并定位。

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框中选中rack_down零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键。

图31.8.16 面对齐面

（2）添加配合

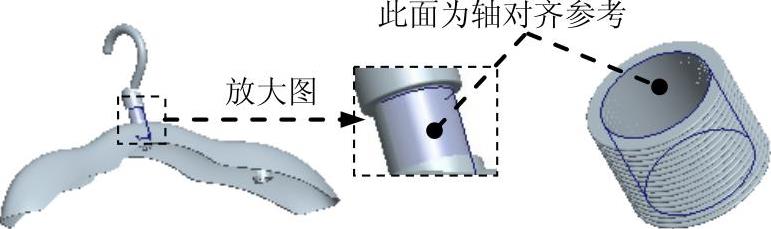

①添加“轴对齐”配合。单击区域中的“装配”按钮，选取图31.8.18所示的两个面为面对齐的面，按Esc键。

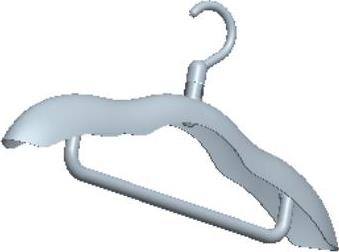

图31.8.17 添加rack_down

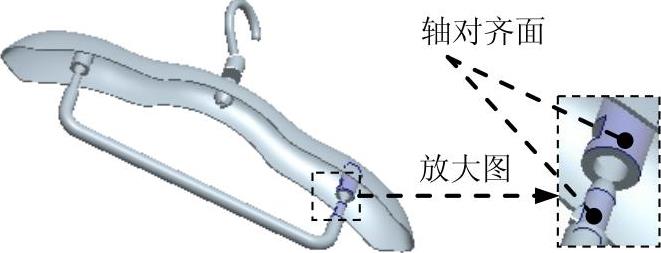

图31.8.18 轴对齐面

②添加“面对齐”配合。单击区域中的“装配”按钮，选取图31.8.19所示面为面对齐的面，按Esc键，完成零件的定位。

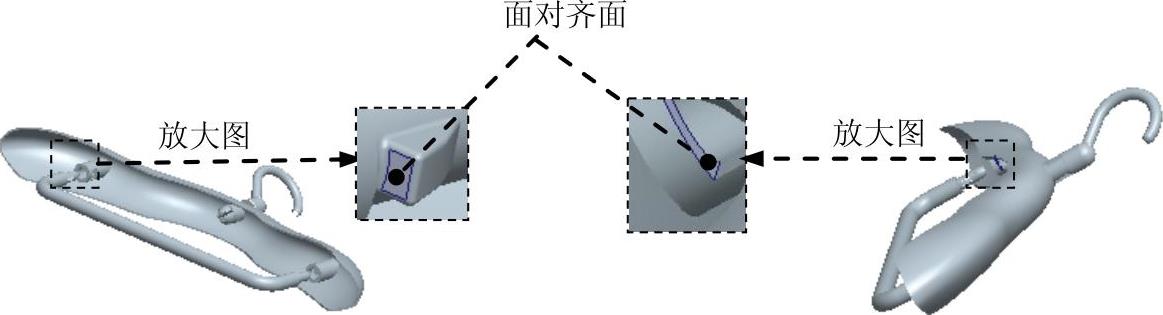

图31.8.19 面对齐面

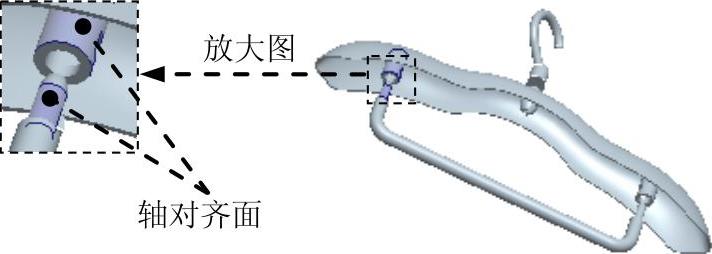

③添加“轴对齐”配合。单击区域中的“装配”按钮，选取图31.8.20所示的两个面为面对齐的面，按Esc键，完成零件的定位。

图31.8.20 轴对齐面

Step6.添加图31.8.21所示的pin并定位。

（1）引入零件。单击路径查找器中的“零件库”按钮，在“零件库”对话框中选中pin零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键。

（2）添加“轴对齐”配合。单击区域中的“装配”按钮，选取图31.8.22所示的面为面对齐的面，按Esc键，完成零件的定位。

图31.8.21 添加pin

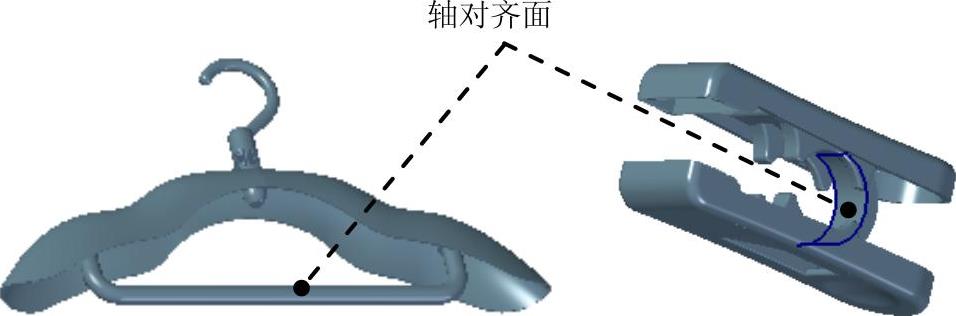

图31.8.22 轴对齐面

Step7.添加图31.8.23所示的pin（2）并定位，步骤同Step6。

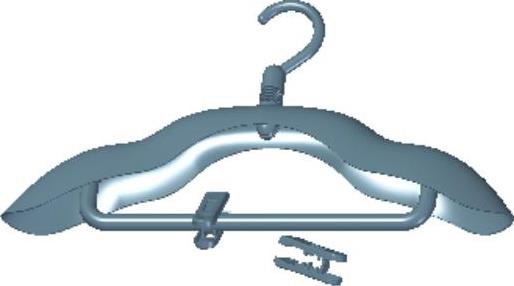

图31.8.23 添加pin（2）

Step8.拖动部件。单击区域中的按钮，单击按钮，选取pin元件，移动鼠标将pin拖动至合适的位置；单击区域中的按钮，单击按钮，选取pin（2）元件，移动鼠标将零件拖动至合适的位置，按Esc键，完成拖动。

Step9.保存装配模型文件，文件名称为Rack。
