衣架零件系列:第六部分

零件模型及路径查找器如图31.7.1所示。


图31.7.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2.创建草图1。在978-7-111-60568-3-Chapter31-266.jpg区域中单击978-7-111-60568-3-Chapter31-267.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.7.2所示的草图1。

Step3.创建草图2。在978-7-111-60568-3-Chapter31-268.jpg区域中单击978-7-111-60568-3-Chapter31-269.jpg按钮,选取右视图(YZ)平面作为草图平面,绘制图31.7.3所示的草图2。

Step4.创建图31.7.4所示的平面4。在978-7-111-60568-3-Chapter31-270.jpg区域中单击978-7-111-60568-3-Chapter31-271.jpg按钮,选择978-7-111-60568-3-Chapter31-272.jpg选项,在绘图区靠近坐标原点的位置选取草图1为参考,在978-7-111-60568-3-Chapter31-273.jpg文本框中输入值0.2(若选取草图1时的位置远离坐标原点而靠近草图1的另一顶点,则需在978-7-111-60568-3-Chapter31-274.jpg文本框中输入值0.8),并按Enter键,完成平面4的创建。

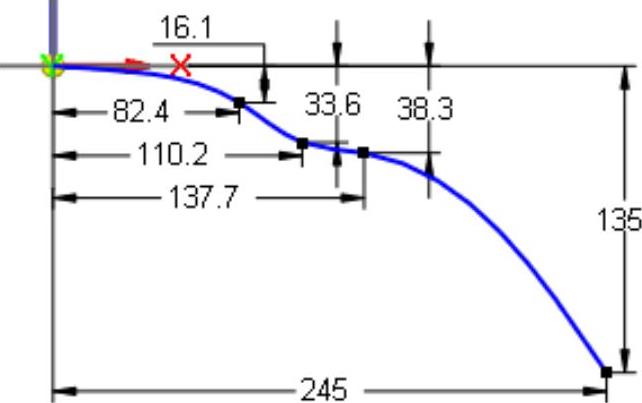

图31.7.2 草图1

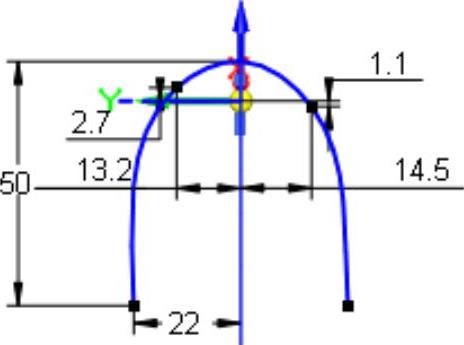

图31.7.3 草图2

Step5.创建图31.7.5所示的平面5。在978-7-111-60568-3-Chapter31-277.jpg区域中单击978-7-111-60568-3-Chapter31-278.jpg按钮,选择978-7-111-60568-3-Chapter31-279.jpg选项,在绘图区靠近坐标原点的位置选取草图1为参考,在978-7-111-60568-3-Chapter31-280.jpg文本框中输入值0.6,并按Enter键,完成平面5的创建。

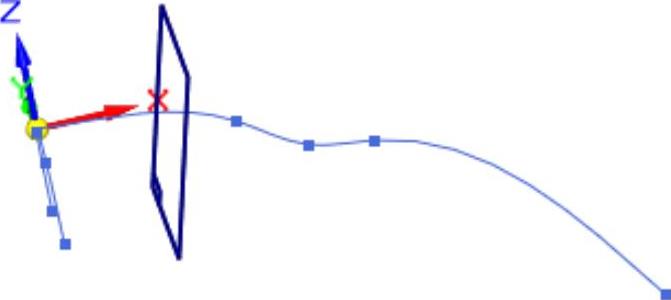

图31.7.4 平面4


图31.7.5 平面5

Step6.创建31.7.6所示的草图3。在978-7-111-60568-3-Chapter31-283.jpg区域中单击978-7-111-60568-3-Chapter31-284.jpg按钮,选取平面4作为草图平面,绘制图31.7.7所示的草图3。

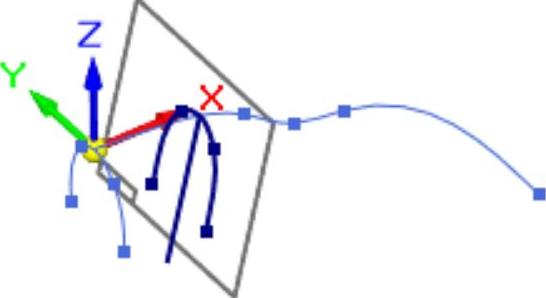

图31.7.6 草图3(建模环境)

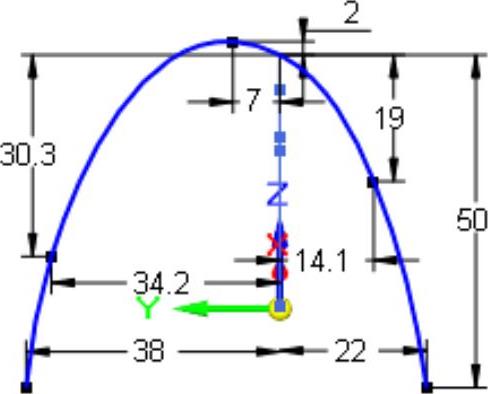

图31.7.7 草图3(草绘环境)

Step7.创建31.7.8所示的草图4。在978-7-111-60568-3-Chapter31-287.jpg区域中单击978-7-111-60568-3-Chapter31-288.jpg按钮,选取平面5作为草图平面,绘制图31.7.9所示的草图4。


图31.7.8 草图4(建模环境)

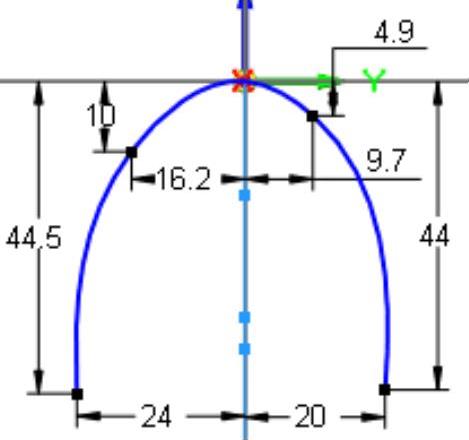

图31.7.9 草图4(草绘环境)

Step8.创建图31.7.10所示的平面6。在978-7-111-60568-3-Chapter31-291.jpg区域中单击978-7-111-60568-3-Chapter31-292.jpg按钮,选择978-7-111-60568-3-Chapter31-293.jpg选项,在绘图区域选取草图1为参考,在图31.7.10所示的顶点处单击,完成平面6的创建。

Step9.创建图31.7.11所示的平面7。在978-7-111-60568-3-Chapter31-294.jpg区域中单击978-7-111-60568-3-Chapter31-295.jpg按钮,选择978-7-111-60568-3-Chapter31-296.jpg选项;在绘图区域选取平面6作为参考平面,在978-7-111-60568-3-Chapter31-297.jpg下拉列表中输入偏移距离值30,偏移方向如图31.7.11所示,单击左键确定,完成平面7的创建。

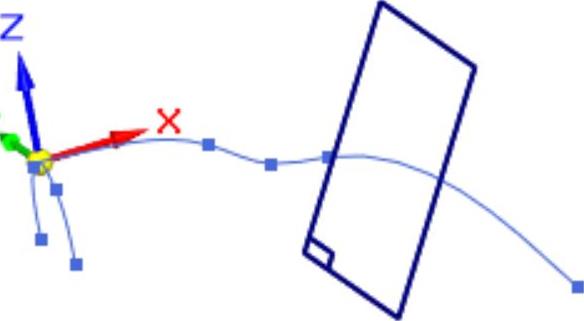

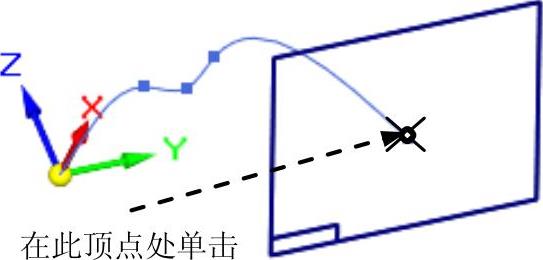

图31.7.10 平面6

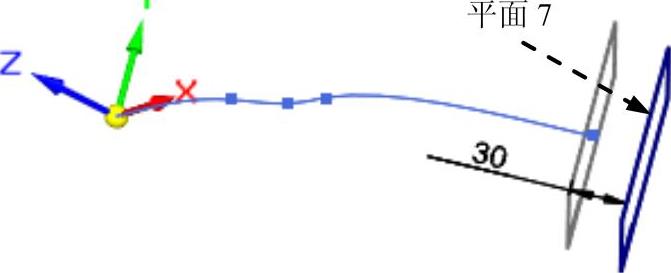

图31.7.11 平面7

Step10.创建31.7.12所示的草图5。在978-7-111-60568-3-Chapter31-300.jpg区域中单击978-7-111-60568-3-Chapter31-301.jpg按钮,选取平面7作为草图平面,绘制图31.7.13所示的草图5。

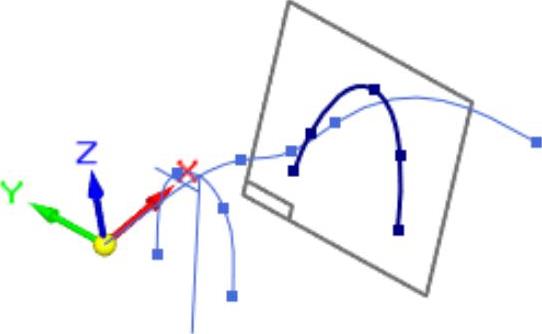

图31.7.12 草图5(建模环境)

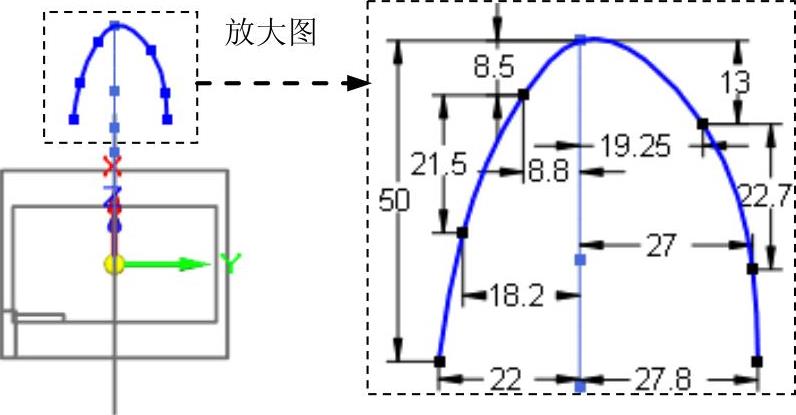

图31.7.13 草图5(草绘环境)

Step11.创建图31.7.14所示的扫掠曲面1,选择978-7-111-60568-3-Chapter31-304.jpg区域中的978-7-111-60568-3-Chapter31-305.jpg命令,系统弹出“扫掠选项”对话框,在978-7-111-60568-3-Chapter31-306.jpg区域中选中978-7-111-60568-3-Chapter31-307.jpg单选项,然后单击978-7-111-60568-3-Chapter31-308.jpg按钮;定义扫掠路径,选取图31.7.15所示的草图1作为扫掠路径,单击右键,单击“扫掠”命令条中的978-7-111-60568-3-Chapter31-309.jpg按钮,定义扫掠截面,依次选取图31.7.15所示的截面1、截面2、截面3与截面4为扫掠截面,单击右键;单击978-7-111-60568-3-Chapter31-310.jpg按钮,完成扫掠曲面1的创建。单击978-7-111-60568-3-Chapter31-311.jpg按钮。

说明:每选取一个截面都要右击一次鼠标。

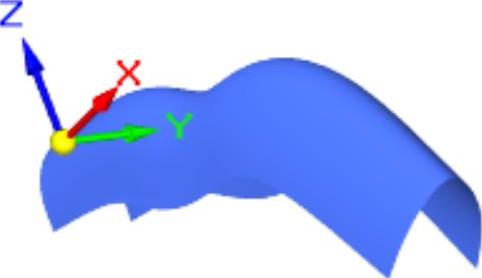

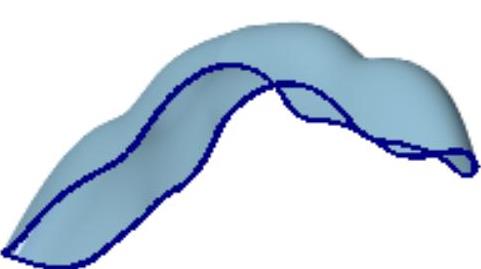

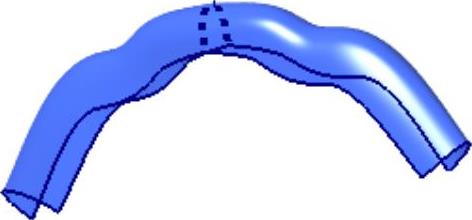

图31.7.14 扫掠曲面1

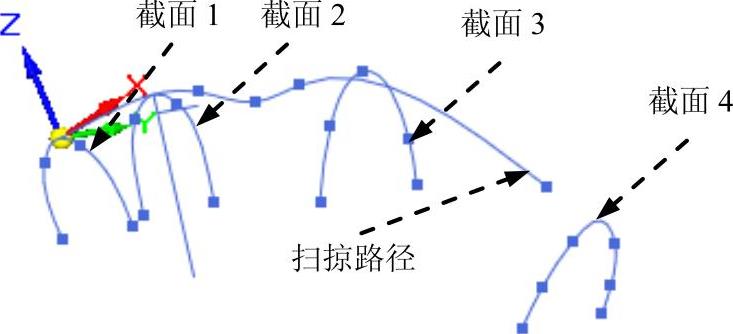

图31.7.15 定义扫掠路径与截面

Step12.创建图31.7.16b所示的镜像特征1,在978-7-111-60568-3-Chapter31-314.jpg区域中单击978-7-111-60568-3-Chapter31-315.jpg后的小三角,选择978-7-111-60568-3-Chapter31-316.jpg命令,在图形区选取扫掠曲面作为镜像零件,单击978-7-111-60568-3-Chapter31-317.jpg按钮;选取右视图(YZ)平面作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter31-318.jpg按钮,完成镜像特征1的创建。

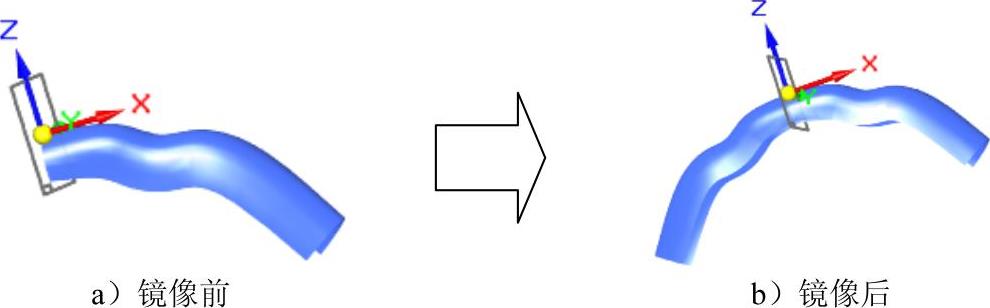

图31.7.16 镜像特征1

Step13.创建图31.7.17所示的缝合曲面1。单击978-7-111-60568-3-Chapter31-320.jpg区域的978-7-111-60568-3-Chapter31-321.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认设置,单击978-7-111-60568-3-Chapter31-322.jpg按钮;选取扫掠曲面及镜像零件为缝合对象,单击右键;单击978-7-111-60568-3-Chapter31-323.jpg按钮,完成缝合曲面1的创建,单击978-7-111-60568-3-Chapter31-324.jpg按钮。

Step14.创建图31.7.18所示的加厚曲面1。选择978-7-111-60568-3-Chapter31-325.jpg区域978-7-111-60568-3-Chapter31-326.jpg中的978-7-111-60568-3-Chapter31-327.jpg命令,选择整个皮靴曲面作为加厚曲面,在“加厚”命令条的978-7-111-60568-3-Chapter31-328.jpg文本框中输入值2。在图31.7.19所示箭头所指的方向单击鼠标左键。单击978-7-111-60568-3-Chapter31-329.jpg按钮,完成加厚曲面1的创建。单击978-7-111-60568-3-Chapter31-330.jpg按钮。


图31.7.17 缝合曲面1(www.daowen.com)

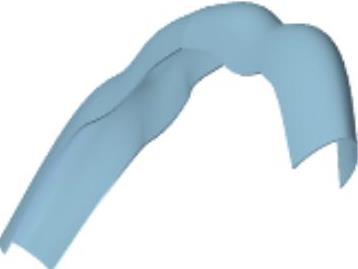

图31.7.18 加厚曲面1

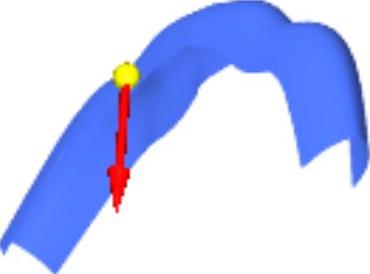

图31.7.19 加厚方向

Step15.创建图31.7.20所示的除料特征1。在978-7-111-60568-3-Chapter31-334.jpg区域中单击978-7-111-60568-3-Chapter31-335.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.7.21所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-336.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter31-337.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter31-338.jpg按钮,单击978-7-111-60568-3-Chapter31-339.jpg按钮,完成除料特征1的创建。


图31.7.20 除料特征1

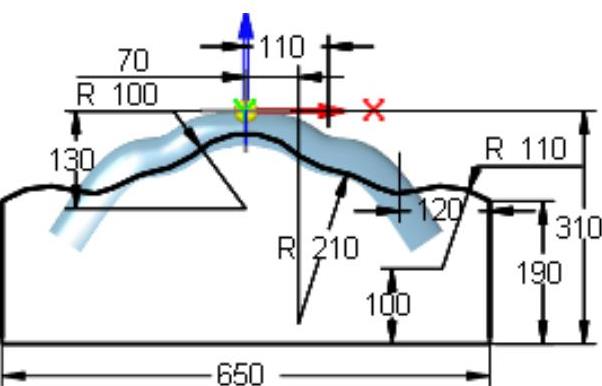

图31.7.21 截面草图

Step16.创建图31.7.22所示的拉伸特征1。在978-7-111-60568-3-Chapter31-342.jpg区域中单击978-7-111-60568-3-Chapter31-343.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图31.7.23所示的截面草图,在“拉伸”命令条中单击978-7-111-60568-3-Chapter31-344.jpg按钮,确认978-7-111-60568-3-Chapter31-345.jpg978-7-111-60568-3-Chapter31-346.jpg按钮不被按下,在978-7-111-60568-3-Chapter31-347.jpg下拉列表中输入值10,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter31-348.jpg按钮,单击978-7-111-60568-3-Chapter31-349.jpg按钮,完成拉伸特征1的创建。


图31.7.22 拉伸特征1

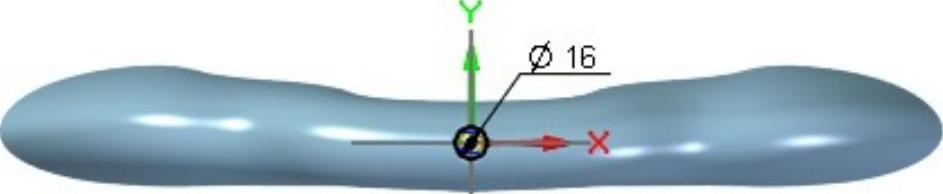

图31.7.23 截面草图

Step17.创建图31.7.24所示的除料特征2。在978-7-111-60568-3-Chapter31-352.jpg区域中单击978-7-111-60568-3-Chapter31-353.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图31.7.25所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-354.jpg按钮,选择“除料”命令条中的“贯通”按钮978-7-111-60568-3-Chapter31-355.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter31-356.jpg按钮,单击978-7-111-60568-3-Chapter31-357.jpg按钮,完成除料特征2的创建。


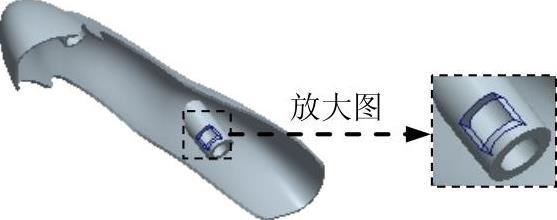

图31.7.24 除料特征2


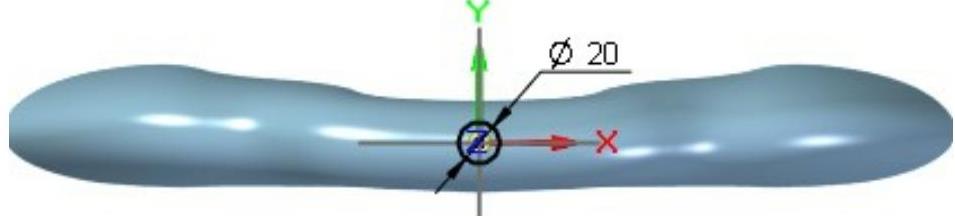

图31.7.25 截面草图

Step18.创建图31.7.26所示的平面8。在978-7-111-60568-3-Chapter31-360.jpg区域中单击978-7-111-60568-3-Chapter31-361.jpg按钮,选择978-7-111-60568-3-Chapter31-362.jpg选项;在绘图区域选取俯视图(XY)平面作为参考平面,在978-7-111-60568-3-Chapter31-363.jpg下拉列表中输入偏移距离值80,偏移方向为Z轴负方向,单击左键确定,完成平面8的创建。

Step19.创建图31.7.27所示的拉伸特征2。在978-7-111-60568-3-Chapter31-364.jpg区域中单击978-7-111-60568-3-Chapter31-365.jpg按钮,选取平面8作为草图平面,绘制图31.7.28所示的截面草图;在“拉伸”命令条中单击978-7-111-60568-3-Chapter31-366.jpg按钮,确认978-7-111-60568-3-Chapter31-367.jpg978-7-111-60568-3-Chapter31-368.jpg按钮未被按下,选择命令条中的“穿过下一个”按钮978-7-111-60568-3-Chapter31-369.jpg,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter31-370.jpg按钮,单击978-7-111-60568-3-Chapter31-371.jpg按钮,完成拉伸特征2的创建。


图31.7.26 平面8


图31.7.27 拉伸特征2


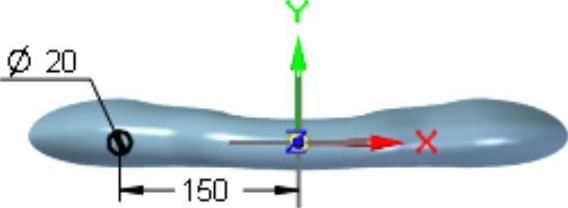

图31.7.28 截面草图

Step20.创建图31.7.29所示的除料特征3。在978-7-111-60568-3-Chapter31-375.jpg区域中单击978-7-111-60568-3-Chapter31-376.jpg按钮,选取平面8作为草图平面,绘制图31.7.30所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-377.jpg按钮,选择“除料”命令条中的“有限范围”按钮978-7-111-60568-3-Chapter31-378.jpg,在978-7-111-60568-3-Chapter31-379.jpg下拉列表中输入值16,然后按Enter键,在需要除料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter31-380.jpg按钮,单击978-7-111-60568-3-Chapter31-381.jpg按钮,完成除料特征3的创建。

Step21.创建图31.7.31所示的平面9。在978-7-111-60568-3-Chapter31-382.jpg区域中单击978-7-111-60568-3-Chapter31-383.jpg按钮,选择978-7-111-60568-3-Chapter31-384.jpg选项;选取右视图(YZ)平面作为参考平面,选取图31.7.32所示的模型截面轮廓,完成平面9的创建。

Step22.创建图31.7.33所示的除料特征4。在978-7-111-60568-3-Chapter31-385.jpg区域中单击978-7-111-60568-3-Chapter31-386.jpg按钮,选取平面9作为草图平面,绘制图31.7.34所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-387.jpg按钮,选择“除料”命令条中的“穿过下一个”按钮978-7-111-60568-3-Chapter31-388.jpg,除料方向为X轴正方向,单击978-7-111-60568-3-Chapter31-389.jpg按钮,单击978-7-111-60568-3-Chapter31-390.jpg按钮,完成除料特征4的创建。


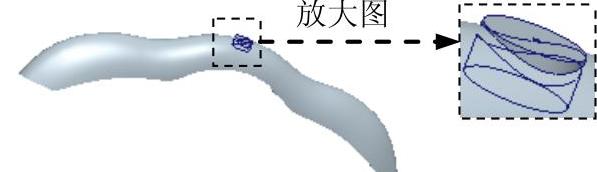

图31.7.29 除料特征3


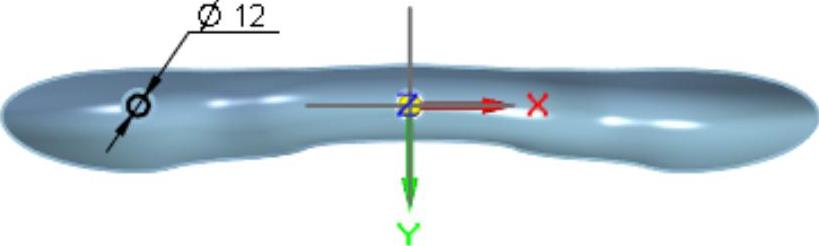

图31.7.30 截面草图


图31.7.31 平面9


图31.7.32 确定平面位置

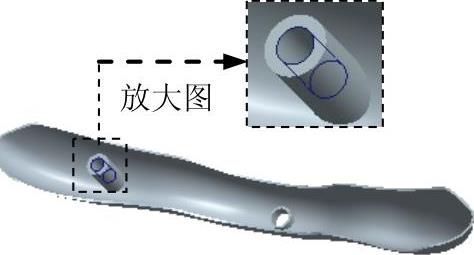

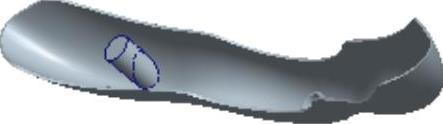

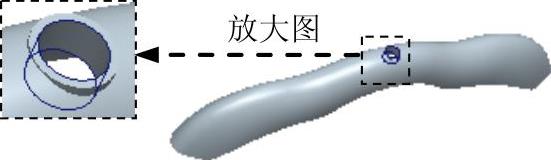

图31.7.33 除料特征4

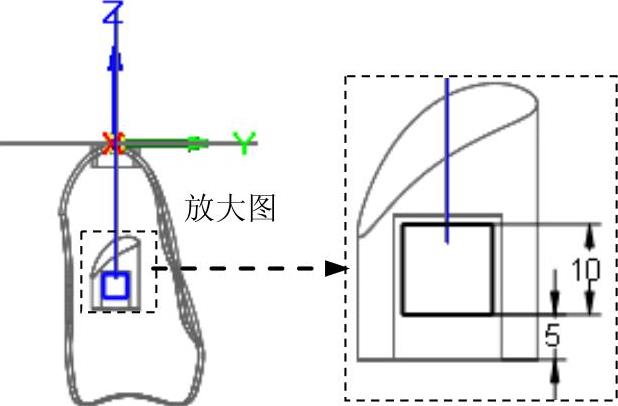

图31.7.34 截面草图

Step23.创建图31.7.35b所示的镜像特征2。在978-7-111-60568-3-Chapter31-397.jpg区域中单击978-7-111-60568-3-Chapter31-398.jpg命令,在路径查找器中选取978-7-111-60568-3-Chapter31-399.jpg978-7-111-60568-3-Chapter31-400.jpg978-7-111-60568-3-Chapter31-401.jpg作为镜像特征,单击978-7-111-60568-3-Chapter31-402.jpg按钮,完成特征的选取;选取右视图(YZ)平面作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter31-403.jpg按钮,完成镜像特征2的创建。


图31.7.35 镜像特征2

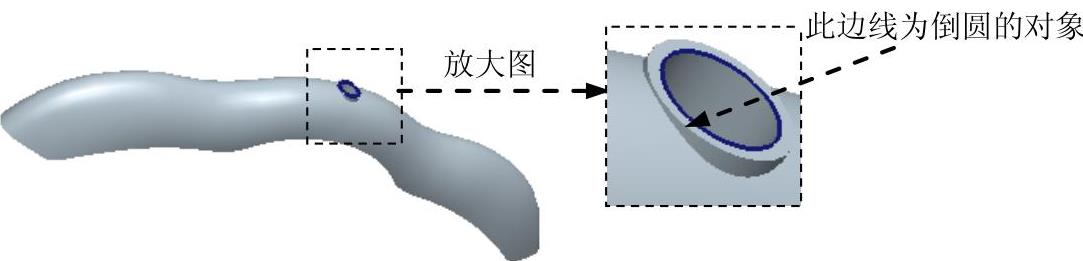

Step24.创建倒圆特征1。选取图31.7.36所示的模型边线为倒圆的对象,倒圆半径值


图31.7.36 倒圆特征1

Step25.保存文件,文件名称为rack_main。
