如何组装31.5衣架的零件?

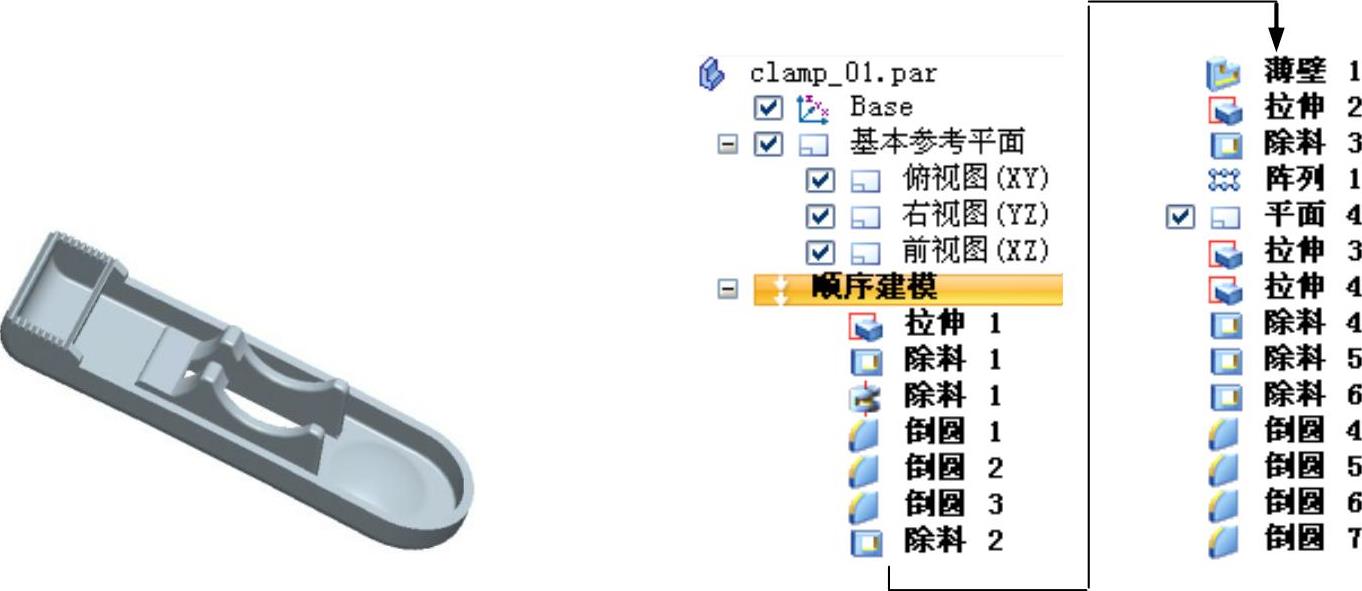

零件模型及路径查找器如图31.5.1所示。

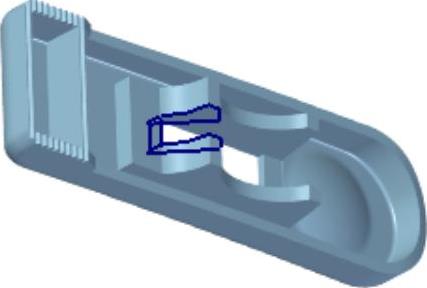

图31.5.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

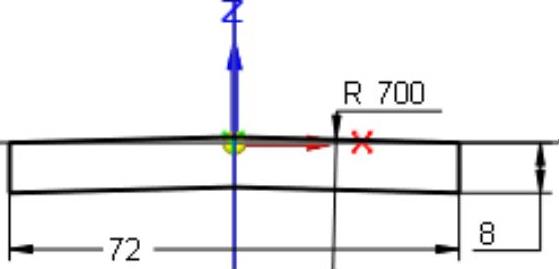

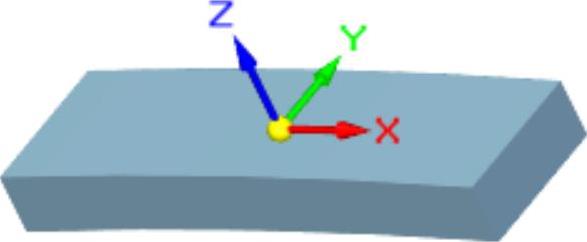

Step2.创建图31.5.2所示的拉伸特征1。在978-7-111-60568-3-Chapter31-126.jpg区域中单击978-7-111-60568-3-Chapter31-127.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.3所示的截面草图,在“拉伸”命令条中单击978-7-111-60568-3-Chapter31-128.jpg按钮,选择命令条中的“对称延伸”按钮978-7-111-60568-3-Chapter31-129.jpg,在978-7-111-60568-3-Chapter31-130.jpg下拉列表中输入值20,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter31-131.jpg按钮,单击978-7-111-60568-3-Chapter31-132.jpg按钮,完成拉伸特征1的创建。


图31.5.2 拉伸特征1

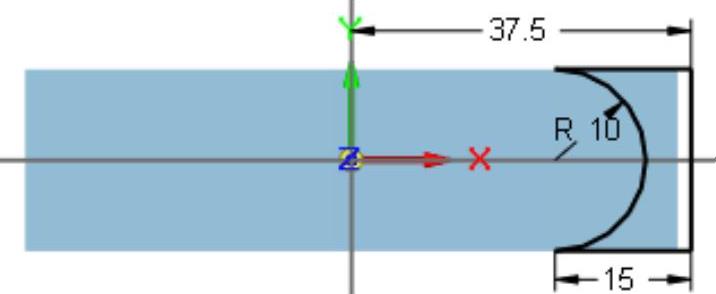

图31.5.3 截面草图

Step3.创建图31.5.4所示的除料特征1。在978-7-111-60568-3-Chapter31-135.jpg区域中单击978-7-111-60568-3-Chapter31-136.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图31.5.5所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-137.jpg按钮,选择“除料”命令条中的“贯通”按钮978-7-111-60568-3-Chapter31-138.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter31-139.jpg按钮,单击978-7-111-60568-3-Chapter31-140.jpg按钮,完成除料特征1的创建。

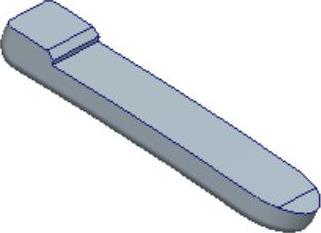

图31.5.4 除料特征1


图31.5.5 截面草图

Step4.创建图31.5.6所示的旋转切削特征1。在978-7-111-60568-3-Chapter31-143.jpg区域中单击978-7-111-60568-3-Chapter31-144.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.7所示的截面草图;单击978-7-111-60568-3-Chapter31-145.jpg区域中的978-7-111-60568-3-Chapter31-146.jpg按钮,选取图31.5.7所示线为旋转轴,单击978-7-111-60568-3-Chapter31-147.jpg按钮;在“旋转”命令条的978-7-111-60568-3-Chapter31-148.jpg文本框中输入值360.0。在图形区空白区域单击,单击窗口中的978-7-111-60568-3-Chapter31-149.jpg按钮,完成旋转切削特征1的创建。

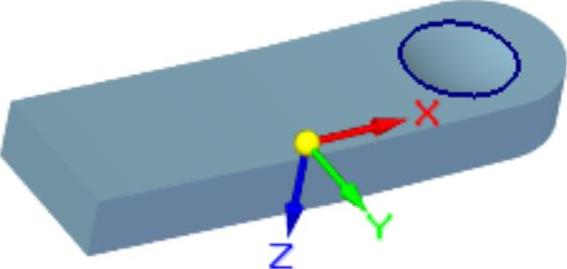

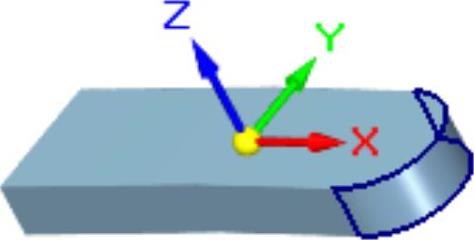

图31.5.6 旋转切削特征1

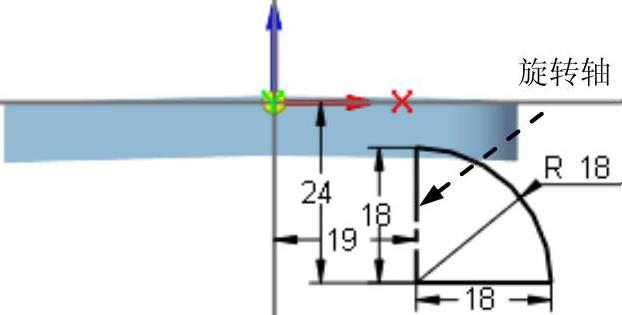

图31.5.7 截面草图

Step5.创建图31.5.8b所示的倒圆特征1。选取图31.5.8a所示的模型边线为倒圆的对象,倒圆半径值为5。

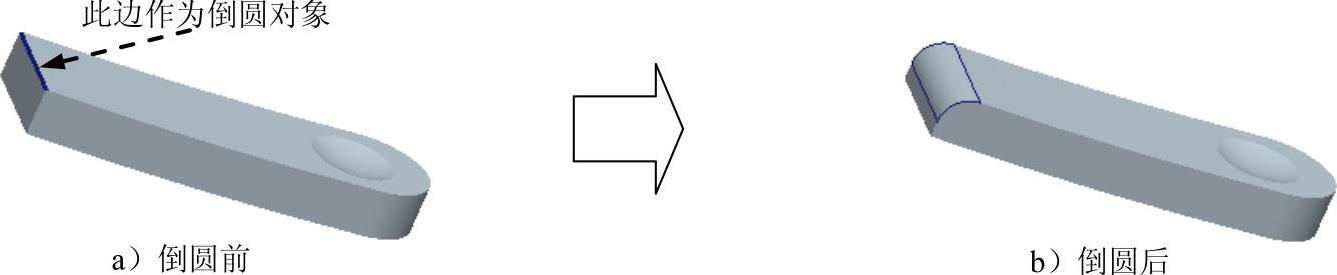

图31.5.8 倒圆特征1

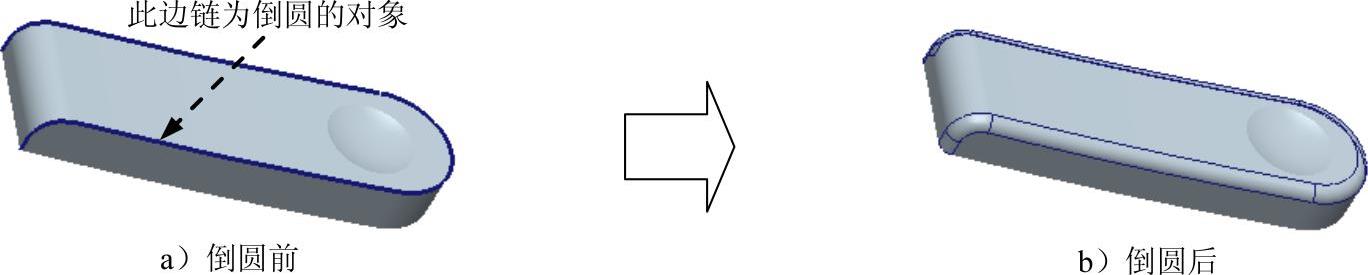

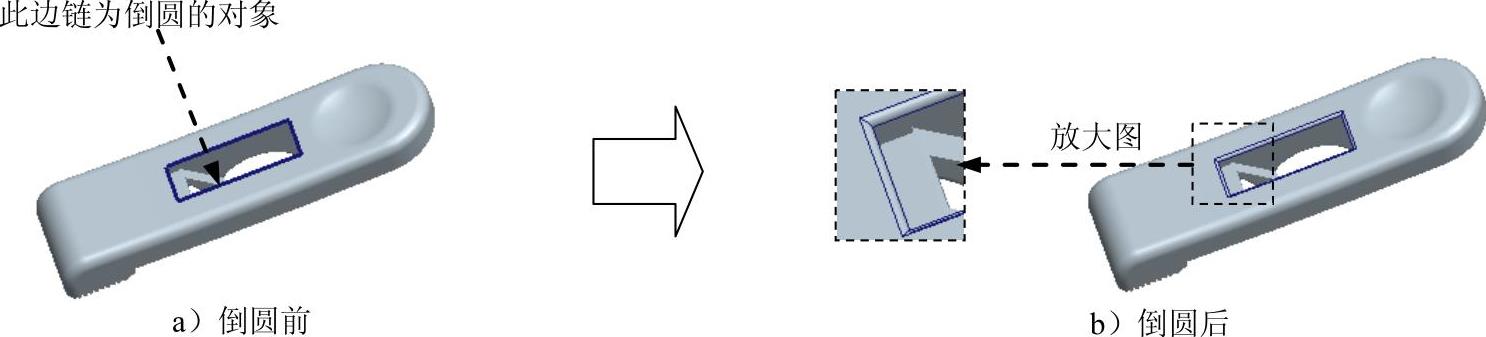

Step6.创建图31.5.9b所示的倒圆特征2。选取图31.5.9a所示的边链为倒圆的对象,圆角半径值为2.0。

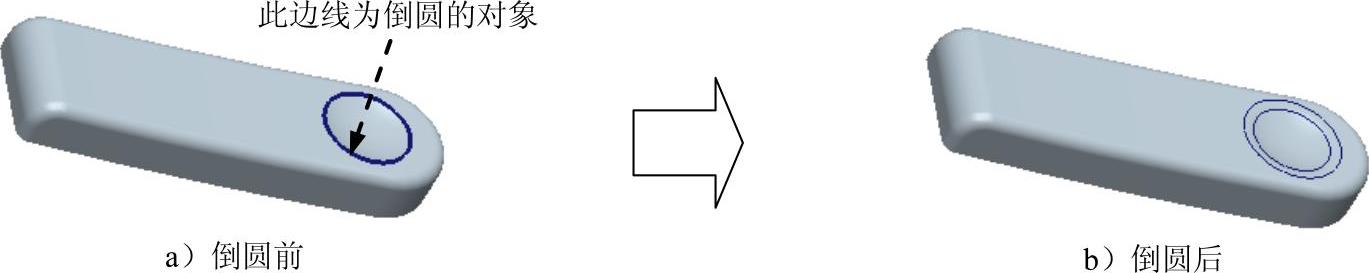

Step7.创建图31.5.10b所示的倒圆特征3。选取图31.5.10a所示的边线为倒圆的对象,圆角半径值为5.0。


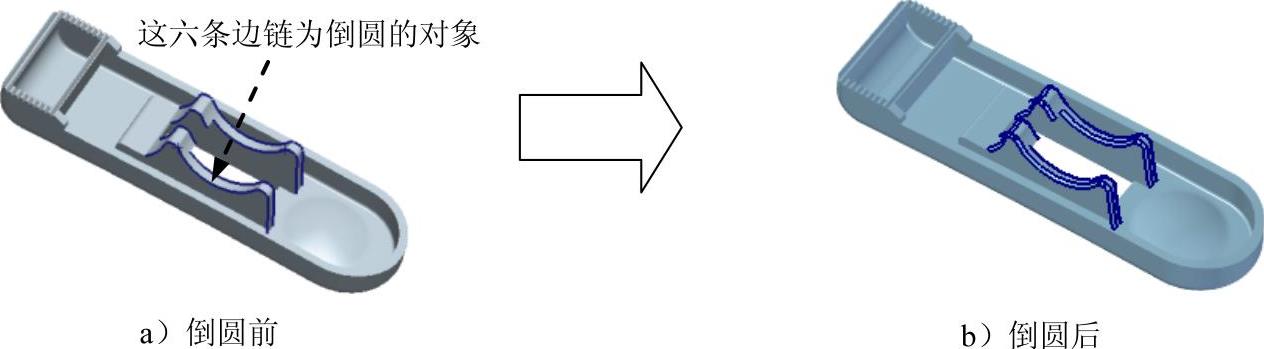

图31.5.9 倒圆特征2


图31.5.10 倒圆特征3

Step8.创建图31.5.11所示的除料特征2。在978-7-111-60568-3-Chapter31-155.jpg区域中单击978-7-111-60568-3-Chapter31-156.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.12所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-157.jpg按钮,选择“除料”命令条中的“贯通”按钮978-7-111-60568-3-Chapter31-158.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter31-159.jpg按钮,单击978-7-111-60568-3-Chapter31-160.jpg按钮,完成除料特征2的创建。


图31.5.11 除料特征2

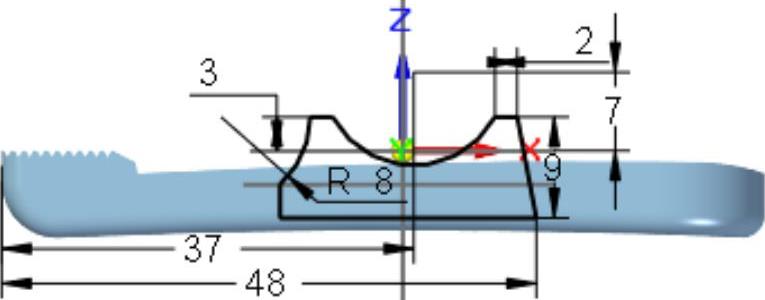

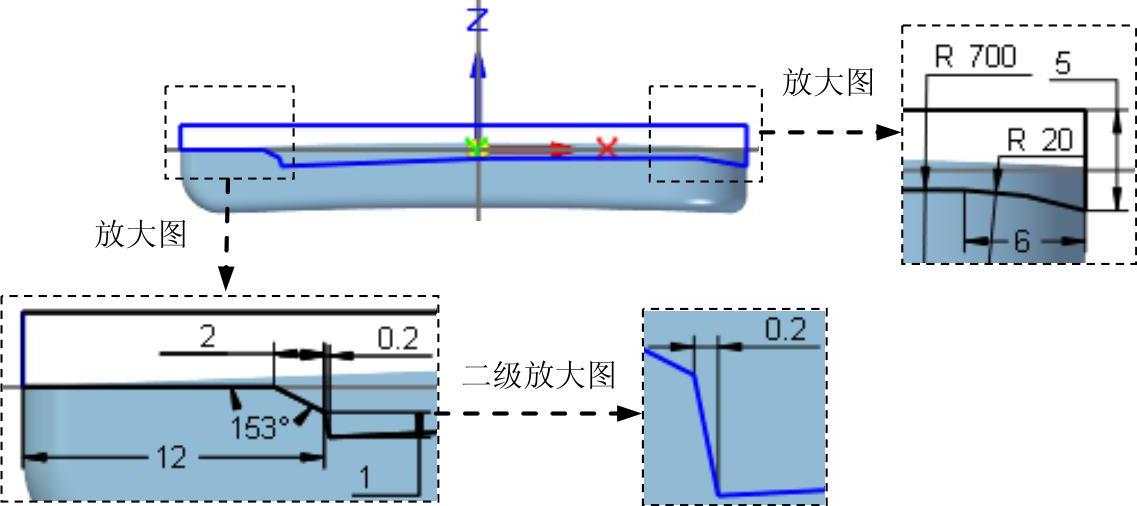

图31.5.12 截面草图

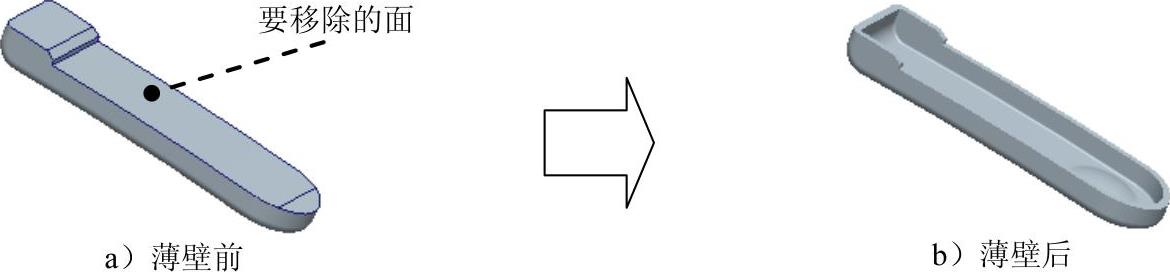

Step9.创建图31.5.13b所示的薄壁特征1。在978-7-111-60568-3-Chapter31-163.jpg区域中单击978-7-111-60568-3-Chapter31-164.jpg按钮,在“薄壁”命令条的978-7-111-60568-3-Chapter31-165.jpg文本框中输入薄壁厚度值1.5,然后右击;选择图31.5.13a所示的模型表面1为要移除的面,然后右击;单击“薄壁”命令条中的978-7-111-60568-3-Chapter31-166.jpg按钮,单击978-7-111-60568-3-Chapter31-167.jpg按钮,完成薄壁特征1的创建。


图31.5.13 薄壁特征1

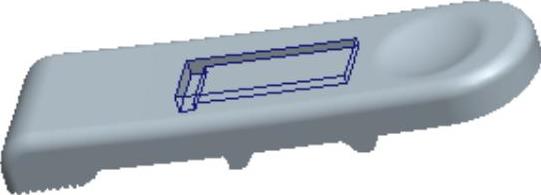

Step10.创建图31.5.14所示的拉伸特征2。在978-7-111-60568-3-Chapter31-169.jpg区域中单击978-7-111-60568-3-Chapter31-170.jpg按钮,选取图31.5.14所示的模型表面作为草图平面,绘制图31.5.15所示的截面草图,在“拉伸”命令条中单击978-7-111-60568-3-Chapter31-171.jpg按钮,确认978-7-111-60568-3-Chapter31-172.jpg978-7-111-60568-3-Chapter31-173.jpg按钮未被按下,选择该命令条中的“穿过下一个”按钮978-7-111-60568-3-Chapter31-174.jpg,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter31-175.jpg按钮,单击978-7-111-60568-3-Chapter31-176.jpg按钮,完成拉伸特征2的创建。

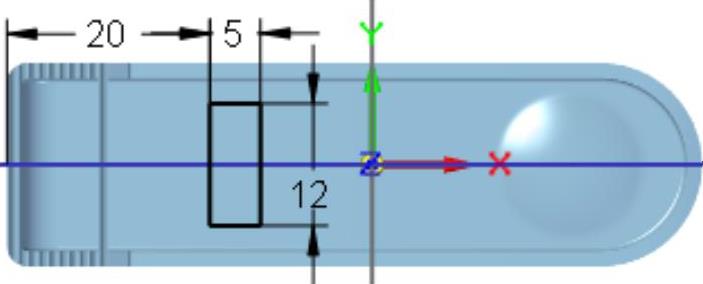

Step11.创建图31.5.16所示的除料特征3。在978-7-111-60568-3-Chapter31-177.jpg区域中单击978-7-111-60568-3-Chapter31-178.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.17所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter31-179.jpg按钮,选择“除料”命令条中的“贯通”按钮978-7-111-60568-3-Chapter31-180.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter31-181.jpg按钮,单击978-7-111-60568-3-Chapter31-182.jpg按钮,完成除料特征3的创建。

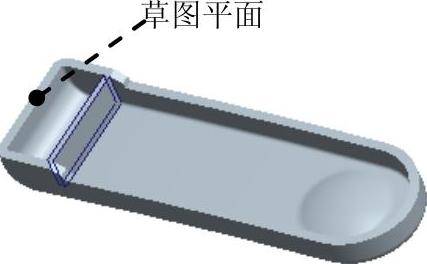

图31.5.14 拉伸特征2


图31.5.15 截面草图


图31.5.16 除料特征3


图31.5.17 截面草图

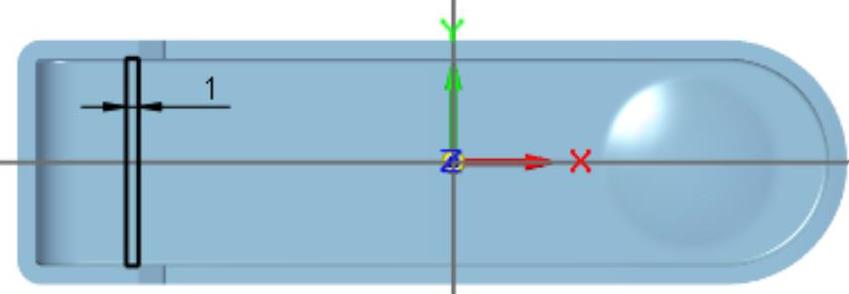

Step12.创建图31.5.18所示的阵列特征1。在978-7-111-60568-3-Chapter31-187.jpg区域中单击978-7-111-60568-3-Chapter31-188.jpg命令,在图形区中选取要阵列的除料特征,单击978-7-111-60568-3-Chapter31-189.jpg按钮,完成特征的选取;选取前视图(XZ)平面作为阵列草图平面。单击978-7-111-60568-3-Chapter31-190.jpg区域中的978-7-111-60568-3-Chapter31-191.jpg按钮,绘制图31.5.19所示的矩形;在“阵列”命令条978-7-111-60568-3-Chapter31-192.jpg后的下拉列表中选择978-7-111-60568-3-Chapter31-193.jpg选项,在“阵列”命令条的978-7-111-60568-3-Chapter31-194.jpg文本框中输入第一方向的阵列个数为10,输入间距值1。在“阵列”命令条的978-7-111-60568-3-Chapter31-195.jpg文本框中输入第一方向的阵列个数为1,输入间距值0,然后右击;单击978-7-111-60568-3-Chapter31-196.jpg按钮,退出草绘环境,在该命令条中单击978-7-111-60568-3-Chapter31-197.jpg按钮,完成阵列特征1的创建。(www.daowen.com)

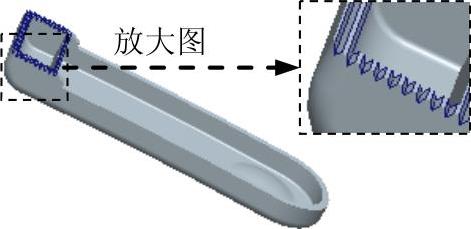

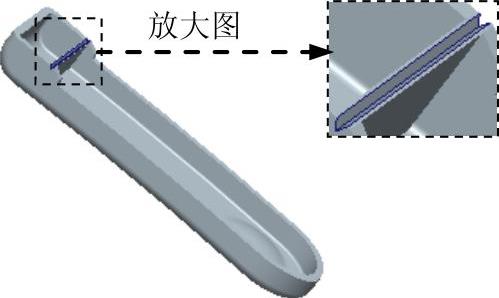

图31.5.18 阵列特征1

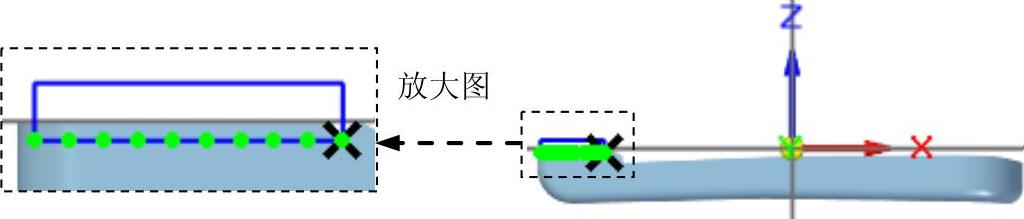

图31.5.19 矩形阵列轮廓

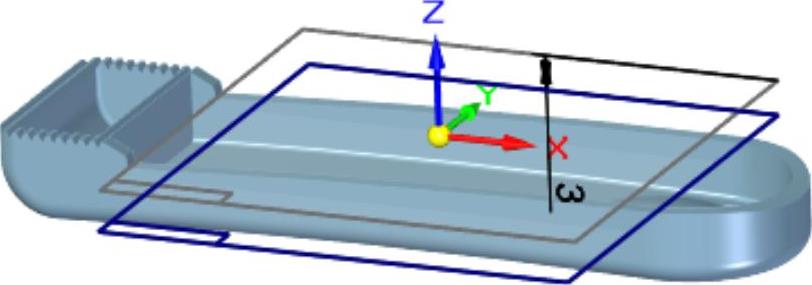

Step13.创建图31.5.20所示的平面4。在978-7-111-60568-3-Chapter31-200.jpg区域中单击978-7-111-60568-3-Chapter31-201.jpg按钮,选择978-7-111-60568-3-Chapter31-202.jpg选项;选取俯视图(XY)平面作为参考平面,在978-7-111-60568-3-Chapter31-203.jpg下拉列表中输入偏移距离值3,偏移方向为Z轴负方向,单击左键完成平面4的创建。


图31.5.20 平面4

Step14.创建图31.5.21所示的拉伸特征3。在978-7-111-60568-3-Chapter31-205.jpg区域中单击978-7-111-60568-3-Chapter31-206.jpg按钮,选取平面4作为草图平面,绘制图31.5.22所示的截面草图;在“拉伸”命令条中单击978-7-111-60568-3-Chapter31-207.jpg按钮,确认978-7-111-60568-3-Chapter31-208.jpg978-7-111-60568-3-Chapter31-209.jpg按钮不被按下,选择该命令条中的“穿过下一个”按钮978-7-111-60568-3-Chapter31-210.jpg,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter31-211.jpg按钮,单击978-7-111-60568-3-Chapter31-212.jpg按钮,完成拉伸特征3的创建。

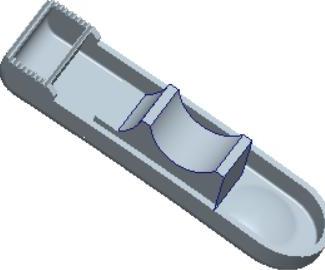

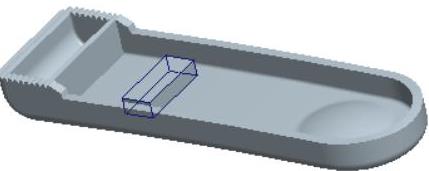

图31.5.21 拉伸特征3

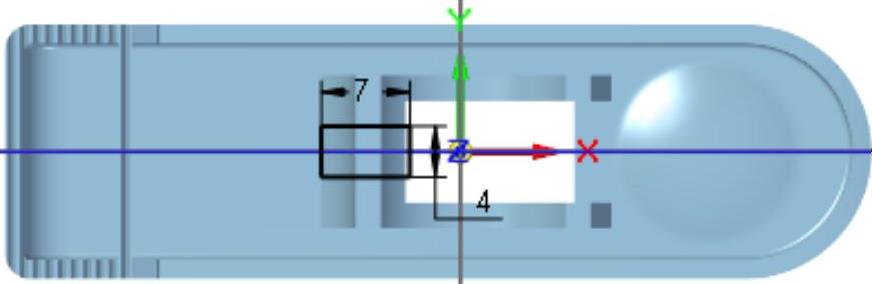

图31.5.22 截面草图

Step15.创建图31.5.23所示的拉伸特征4。在978-7-111-60568-3-Chapter31-215.jpg区域中单击978-7-111-60568-3-Chapter31-216.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.24所示的截面草图,选择“拉伸”命令条中的“对称延伸”按钮978-7-111-60568-3-Chapter31-217.jpg,在978-7-111-60568-3-Chapter31-218.jpg下拉列表中输入值12,并按Enter键,单击“拉伸”命令条中的978-7-111-60568-3-Chapter31-219.jpg按钮,单击978-7-111-60568-3-Chapter31-220.jpg按钮,完成拉伸特征4的创建。


图31.5.23 拉伸特征4


图31.5.24 截面草图

Step16.创建图31.5.25所示的除料特征4。在978-7-111-60568-3-Chapter31-223.jpg区域中单击978-7-111-60568-3-Chapter31-224.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.26所示的截面草图;选择命令条中的“对称延伸”按钮978-7-111-60568-3-Chapter31-225.jpg,选择命令条中的“有限范围”按钮978-7-111-60568-3-Chapter31-226.jpg,在978-7-111-60568-3-Chapter31-227.jpg下拉列表中输入值8,并按Enter键,单击“除料”命令条中的978-7-111-60568-3-Chapter31-228.jpg按钮,单击978-7-111-60568-3-Chapter31-229.jpg按钮,完成除料特征4的创建。

Step17.创建图31.5.27所示的除料特征5。在978-7-111-60568-3-Chapter31-230.jpg区域中单击978-7-111-60568-3-Chapter31-231.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图31.5.28所示的截面草图;选择命令条中的“对称延伸”按钮978-7-111-60568-3-Chapter31-232.jpg,选择“除料”命令条中的“有限范围”按钮978-7-111-60568-3-Chapter31-233.jpg,在978-7-111-60568-3-Chapter31-234.jpg下拉列表中输入值8,并按Enter键,单击“除料”命令条中的978-7-111-60568-3-Chapter31-235.jpg按钮,单击978-7-111-60568-3-Chapter31-236.jpg按钮,完成除料特征5的创建。


图31.5.25 除料特征4

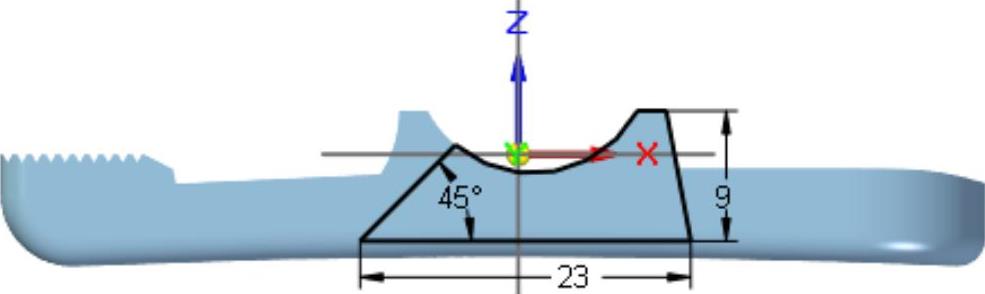

图31.5.26 截面草图

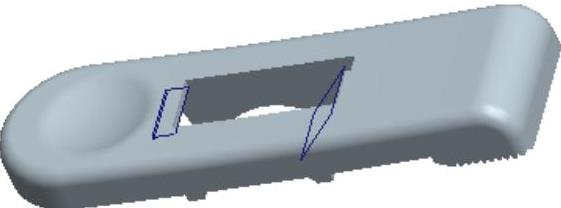

图31.5.27 除料特征5

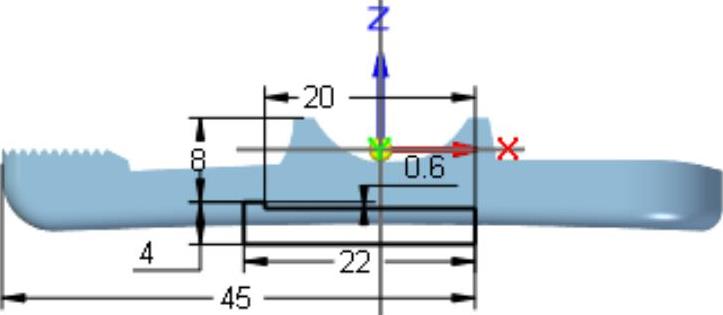

图31.5.28 截面草图

Step18.创建图31.5.29所示的除料特征6。在978-7-111-60568-3-Chapter31-241.jpg区域中单击978-7-111-60568-3-Chapter31-242.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图31.5.30所示的截面草图;确认978-7-111-60568-3-Chapter31-243.jpg978-7-111-60568-3-Chapter31-244.jpg按钮未被按下,选择“除料”命令条中的“贯通”按钮978-7-111-60568-3-Chapter31-245.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter31-246.jpg按钮,单击978-7-111-60568-3-Chapter31-247.jpg按钮,完成除料特征6的创建。


图31.5.29 除料特征6


图31.5.30 截面草图

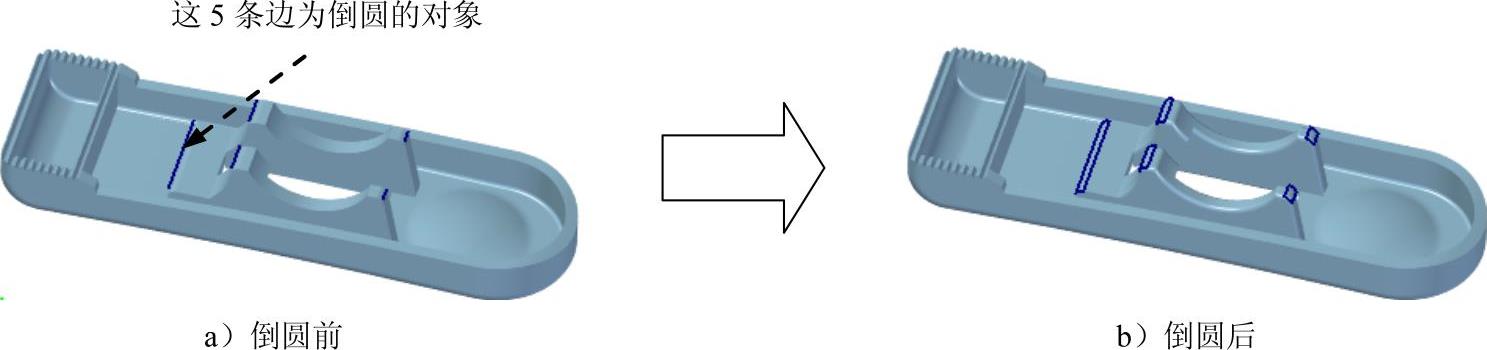

Step19.创建图31.5.31b所示的倒圆特征4。选取图31.5.31a所示的模型边线为倒圆的对象,倒圆半径值为1。


图31.5.31 倒圆特征4

Step20.创建图31.5.32b所示的倒圆特征5。选取图31.5.32a所示的模型边线为倒圆的对象,倒圆半径值为0.5。

Step21.创建图31.5.33b所示的倒圆特征6。选取图31.5.33a所示的模型边线为倒圆的对象,倒圆半径值为0.5。


图31.5.32 倒圆特征5


图31.5.33 倒圆特征6

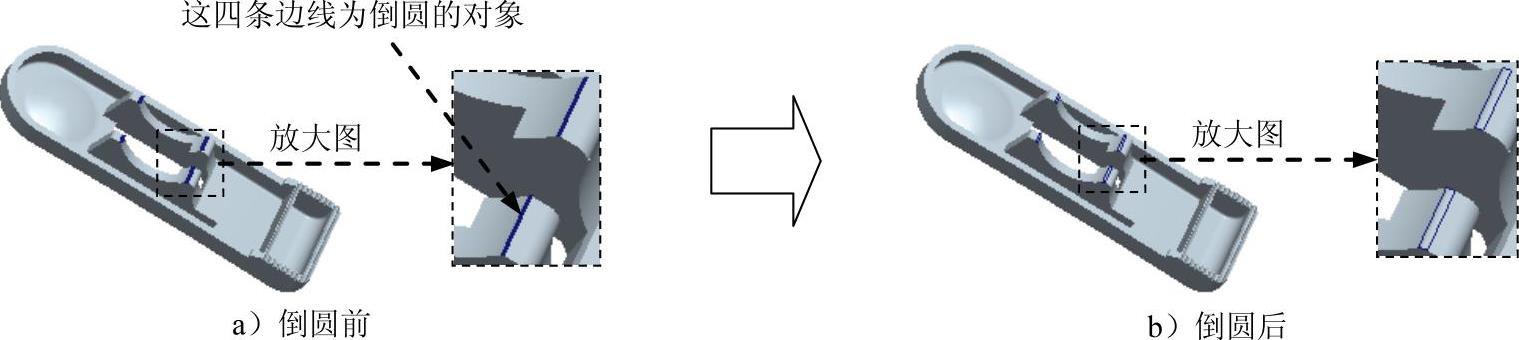

Step22.创建图31.5.34b所示的倒圆特征7。选取图31.5.34a所示的模型边线为倒圆的对象,倒圆半径值为0.5。


图31.5.34 倒圆特征7

Step23.保存文件,文件名称为clamp_01。
