轴承保持架的建模过程

时间:2023-06-17 理论教育 版权反馈
【摘要】:图30.3.1 轴承保持架零件模型及路径查找器Step1.新建一个零件模型,进入建模环境。图30.3.2 旋转曲面图30.3.3 截面草图Step3.创建图30.3.4所示的加厚曲面。在图30.3.5所示箭头所指的方向单击鼠标左键。图30.3.4 加厚曲面图30.3.5 加厚方向Step4.创建图30.3.6所示的平面4。图30.3.9 阵列特征图30.3.10 环形阵列轮廓Step7.保存文件,文件名称为bearing_ring。

轴承保持架的建模过程

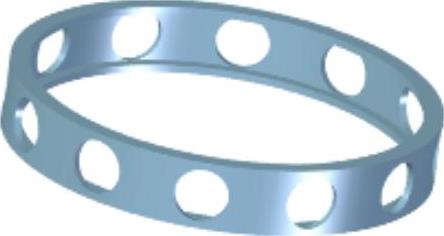

轴承保持架零件模型及路径查找器如图30.3.1所示。

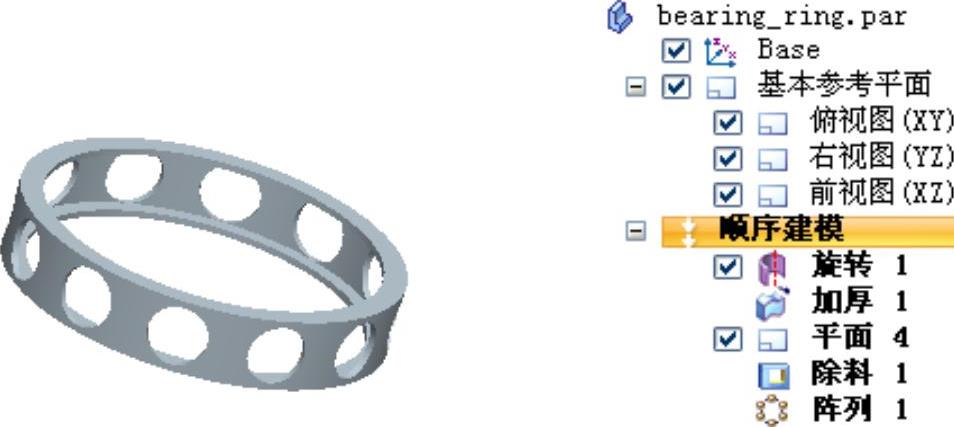

图30.3.1 轴承保持架零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2.创建图30.3.2所示的旋转曲面。选择978-7-111-60568-3-Chapter30-14.jpg区域中的978-7-111-60568-3-Chapter30-15.jpg命令,选取前视图(XZ)平面为草图平面,绘制图30.3.3所示的截面草图;单击978-7-111-60568-3-Chapter30-16.jpg区域中的978-7-111-60568-3-Chapter30-17.jpg按钮,选取Z轴为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter30-18.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter30-19.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter30-20.jpg按钮,完成旋转曲面的创建。

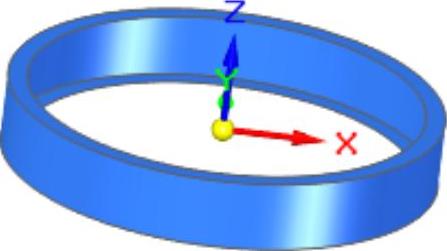

图30.3.2 旋转曲面

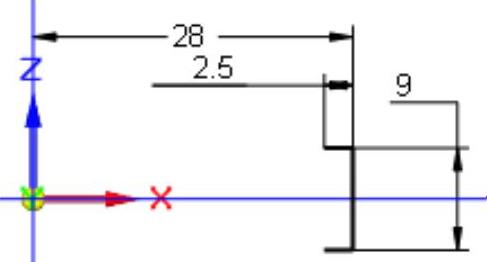

图30.3.3 截面草图

Step3.创建图30.3.4所示的加厚曲面。选择978-7-111-60568-3-Chapter30-23.jpg区域978-7-111-60568-3-Chapter30-24.jpg中的978-7-111-60568-3-Chapter30-25.jpg命令,选择旋转曲面作为加厚曲面,在“加厚”命令条的978-7-111-60568-3-Chapter30-26.jpg文本框中输入值1。在图30.3.5所示箭头所指的方向单击鼠标左键。单击978-7-111-60568-3-Chapter30-27.jpg按钮,完成加厚曲面的创建。单击978-7-111-60568-3-Chapter30-28.jpg按钮。


图30.3.4 加厚曲面

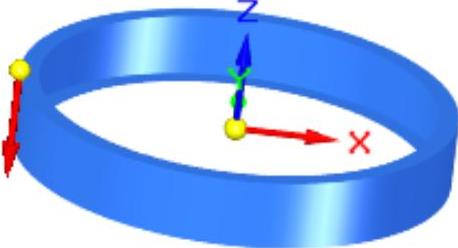

图30.3.5 加厚方向

Step4.创建图30.3.6所示的平面4。在978-7-111-60568-3-Chapter30-31.jpg区域中单击978-7-111-60568-3-Chapter30-32.jpg按钮,选择978-7-111-60568-3-Chapter30-33.jpg选项;选取前视图(XZ)平面作为参考平面,在978-7-111-60568-3-Chapter30-34.jpg下拉列表中输入偏移距离值28,偏移方向为Y轴负方向,单击左键,完成平面4的创建。(www.daowen.com)

Step5.创建图30.3.7所示的除料特征。在978-7-111-60568-3-Chapter30-35.jpg区域中单击978-7-111-60568-3-Chapter30-36.jpg按钮,选取平面4作为草图平面,绘制图30.3.8所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter30-37.jpg按钮,选择“除料”命令条中的“穿透下一个”按钮978-7-111-60568-3-Chapter30-38.jpg,在需要除料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter30-39.jpg按钮,单击978-7-111-60568-3-Chapter30-40.jpg按钮,完成除料特征的创建。

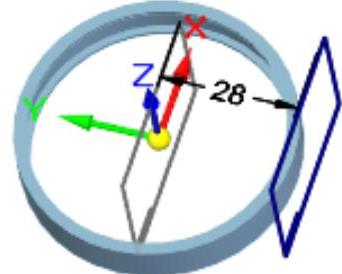

图30.3.6 平面4

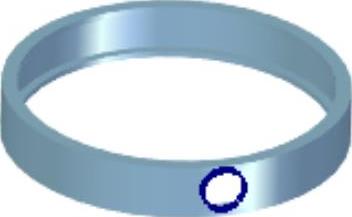

图30.3.7 除料特征

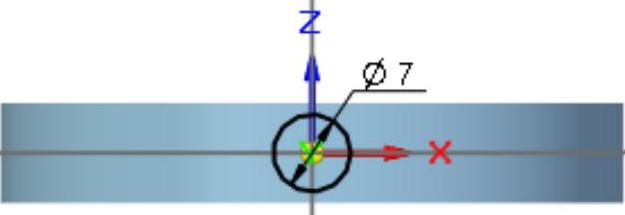

图30.3.8 截面草图

Step6.创建图30.3.9所示的阵列特征。在978-7-111-60568-3-Chapter30-44.jpg区域中单击978-7-111-60568-3-Chapter30-45.jpg命令后,在图形区中选取要阵列的孔1,单击978-7-111-60568-3-Chapter30-46.jpg按钮;选取俯视图(XY)平面作为阵列草图平面;单击978-7-111-60568-3-Chapter30-47.jpg区域中的978-7-111-60568-3-Chapter30-48.jpg按钮,绘制图30.3.10所示的圆,(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter30-49.jpg下拉列表中选择978-7-111-60568-3-Chapter30-50.jpg选项,在978-7-111-60568-3-Chapter30-51.jpg文本框中输入阵列个数为12,单击左键,单击978-7-111-60568-3-Chapter30-52.jpg按钮,退出草绘环境;在“阵列”命令条中单击978-7-111-60568-3-Chapter30-53.jpg按钮,完成阵列特征的创建。

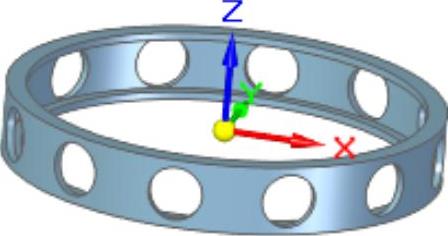

图30.3.9 阵列特征

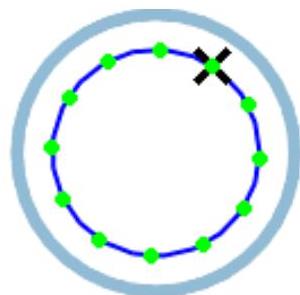

图30.3.10 环形阵列轮廓

Step7.保存文件,文件名称为bearing_ring。
