实例概述

该实例主要运用了如下一些命令：实体草绘、拉伸、造型、修剪和合并等，其中大量使用了修剪和合并特征，以使读者能更熟练地应用这些特征。本例的构思也很巧妙。零件模型及模型树如图28.1所示。

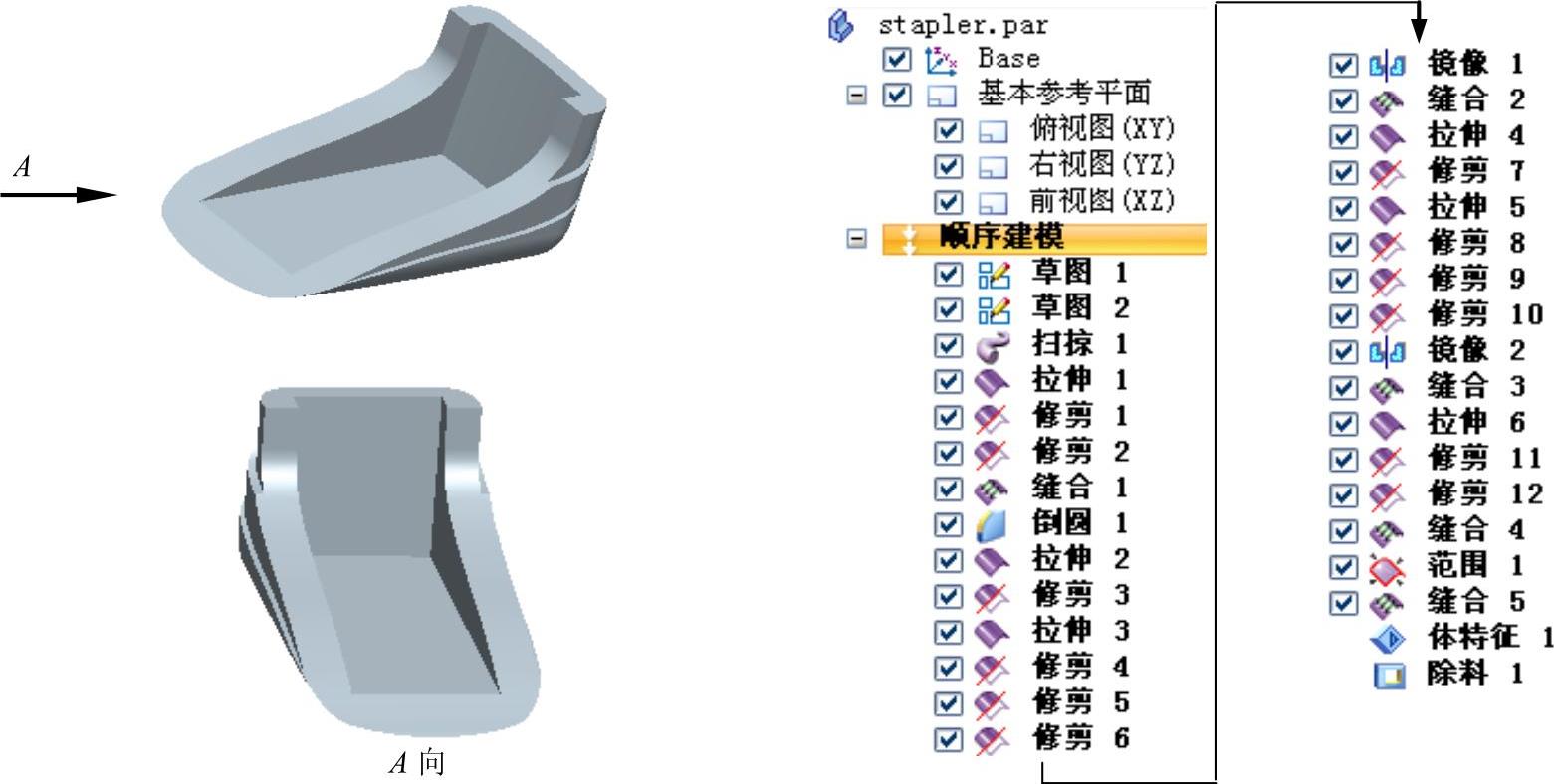

图28.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

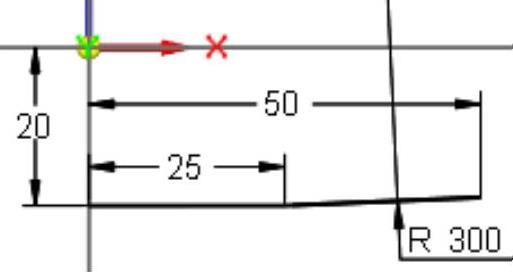

Step2.创建草图1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图28.2所示的草图1。

Step3.创建图28.3所示的草图2。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图28.4所示的草图2。

图28.2 草图1

图28.3 草图2（建模环境）

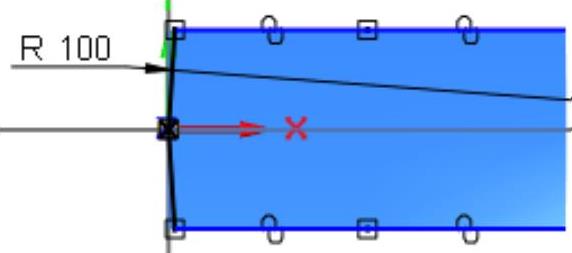

图28.4 草图2（草绘环境）

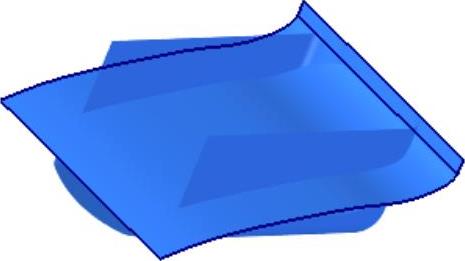

Step4.创建图28.5所示的扫掠曲面1。选择区域中的命令，系统弹出“扫掠选项”对话框。在区域中选中单选项，然后单击按钮；选择草图1为扫掠路径，单击右键；选择草图2为扫掠截面，单击右键；单击按钮，完成扫掠曲面1的创建，单击按钮。

Step5.创建图28.6所示的拉伸曲面1。选择区域中的命令，选取俯视图（XY）平面作为草图平面，绘制图28.7所示的截面草图，在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入值20，并按Enter键，拉伸方向为Z轴负方向，单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

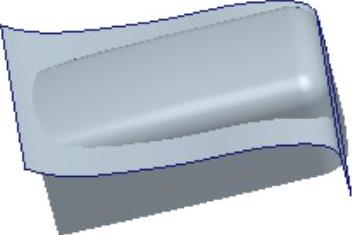

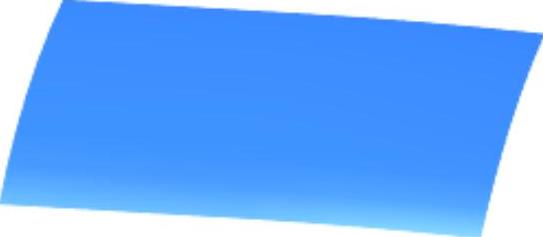

图28.5 扫掠曲面1

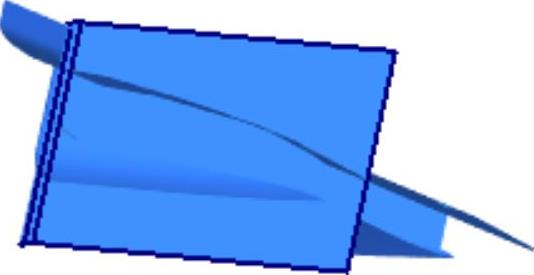

图28.6 拉伸曲面1

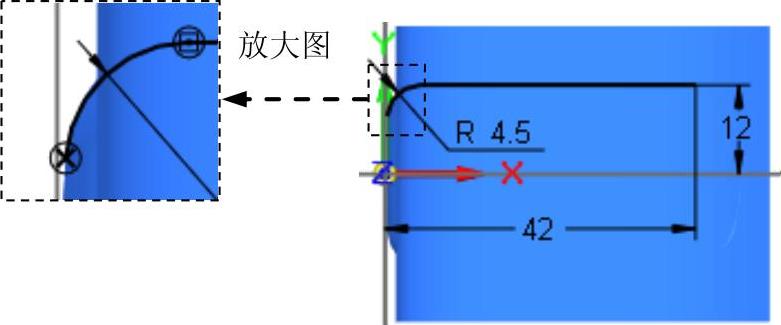

图28.7 截面草图

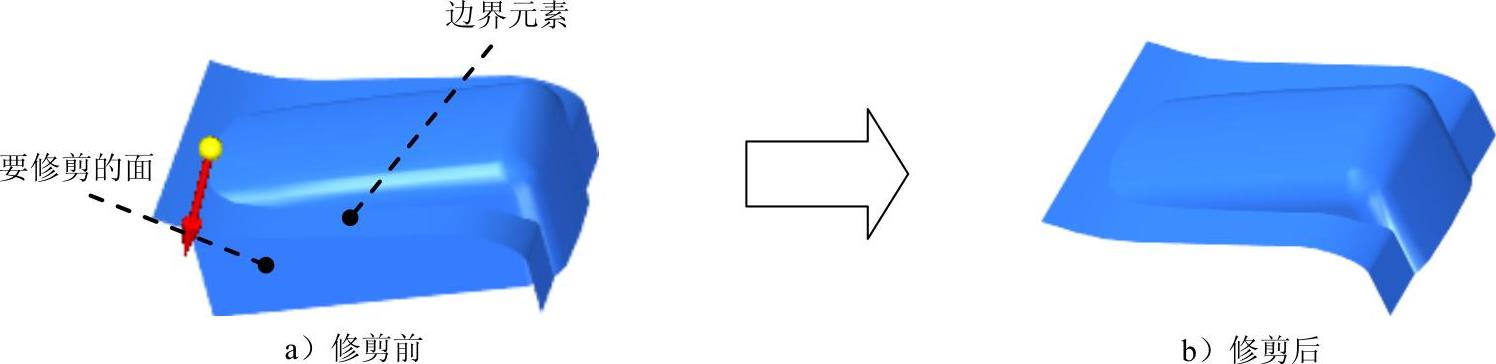

Step6.创建图28.8b所示的曲面修剪1。选择区域中的命令，选取图28.8a所示的面为要修剪的面，单击右键；选取图28.8a所示的拉伸曲面作为边界元素，单击右键；在箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪1的创建。单击按钮。

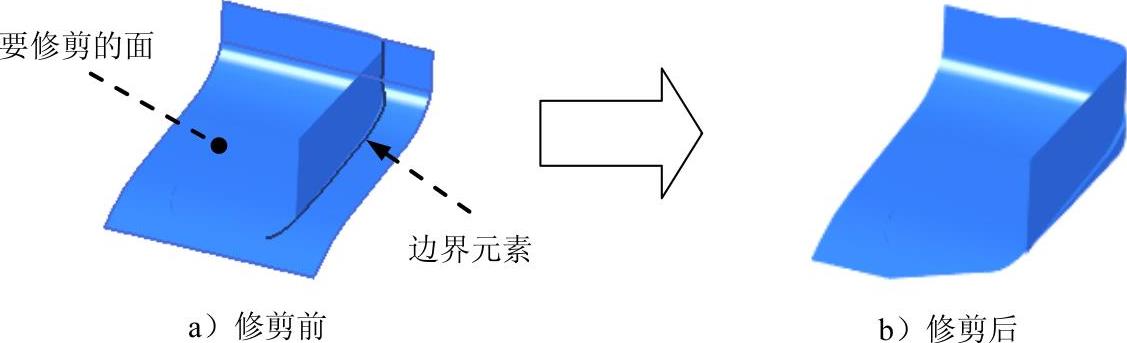

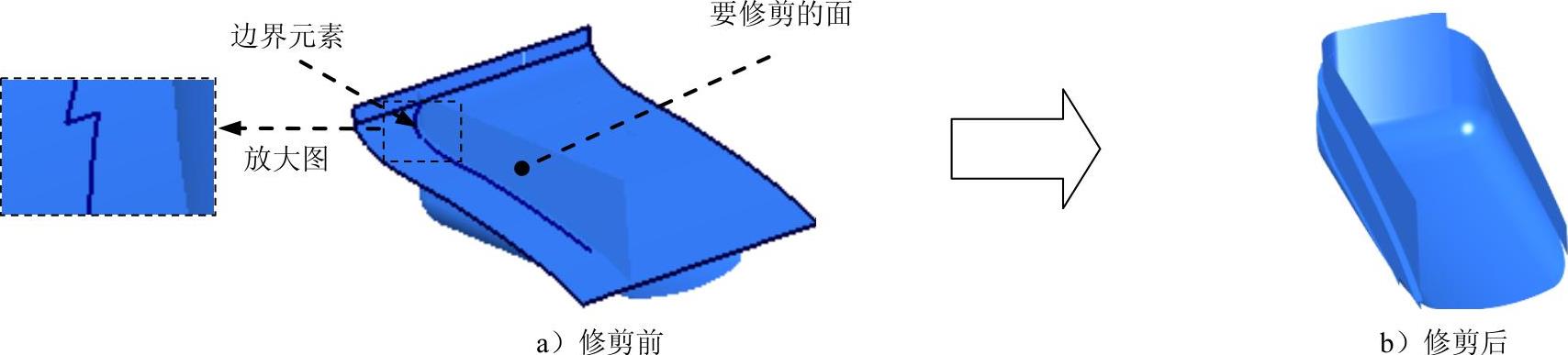

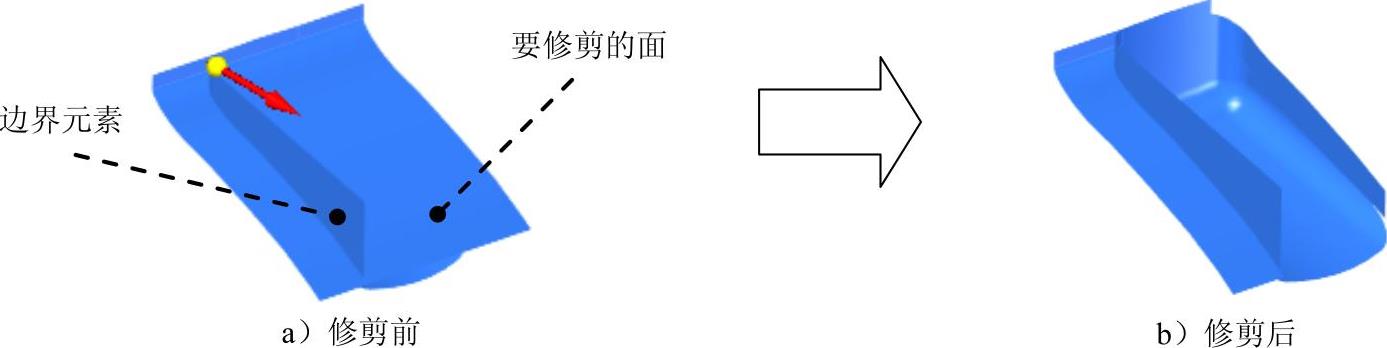

图28.8 曲面修剪1

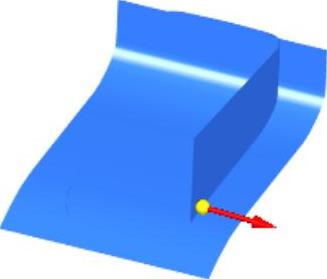

Step7.创建图28.9b所示的曲面修剪2。选择区域中的命令，选取图28.9所示的面为要修剪的面，单击右键；选取图28.9a所示的蓝面为修剪边界元素，单击右键；在箭头所指的一侧单击鼠标左键（图28.10），单击按钮，完成曲面修剪2的创建。单击按钮。

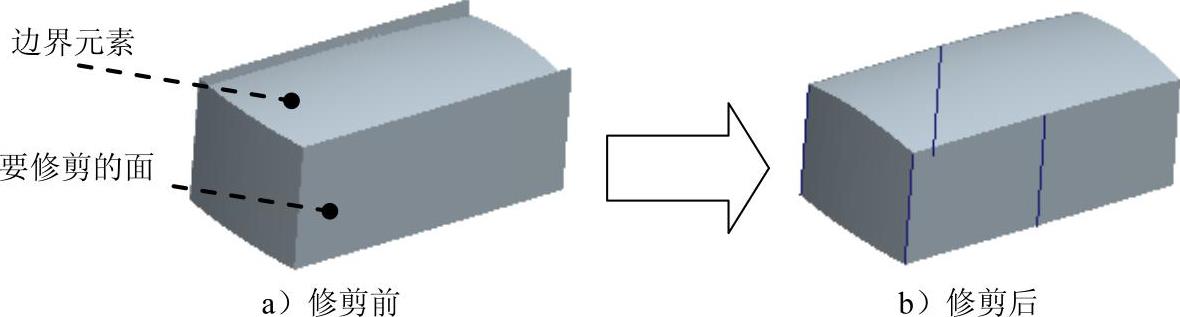

图28.9 曲面修剪2

图28.10 修剪方向

Step8.创建缝合曲面1。单击区域的命令，系统弹出“缝合曲面选项”对话框，采用系统默认的选项设置，单击按钮；选取图28.11所示的曲面1和曲面2为缝合对象，单击右键；单击按钮，完成缝合曲面1的创建，单击按钮。

Step9.创建图28.12b所示的倒圆特征1。选取图28.12a所示的模型边线为倒圆的对象，倒圆半径值为5。

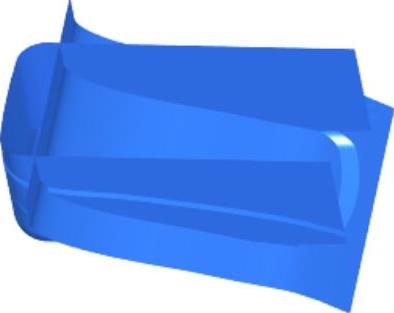

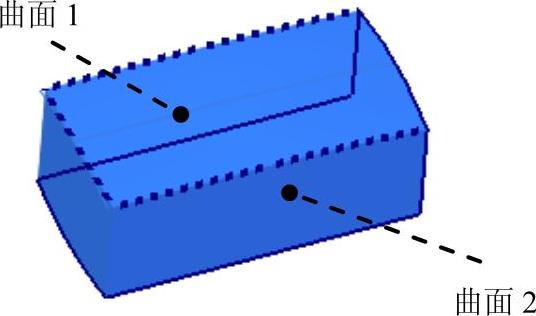

图28.11 缝合曲面1

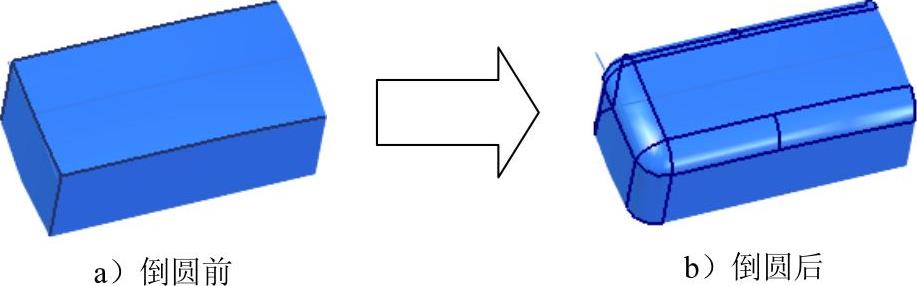

图28.12 倒圆特征1

Step10.创建图28.13所示的拉伸曲面2。选择区域中的命令，选取前视图（XZ）平面作为草图平面，绘制图28.14所示的截面草图，在“拉伸”命令条中单击按钮，选择命令条中的“对称延伸”按钮，在下拉列表中输入值40，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

图28.13 拉伸曲面2

图28.14 截面草图

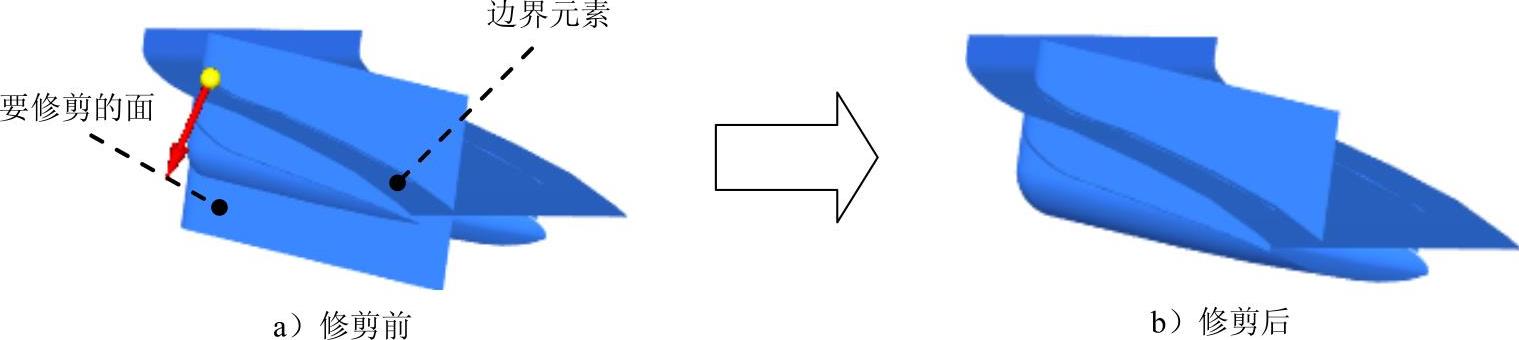

Step11.创建图28.15b所示的曲面修剪3。选择区域中的命令，选取图28.15a所示的曲面为要修剪的面，单击右键；选取图28.15a所示的拉伸曲面2为修剪边界元素，单击右键；在图28.15a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪3的创建，单击按钮。

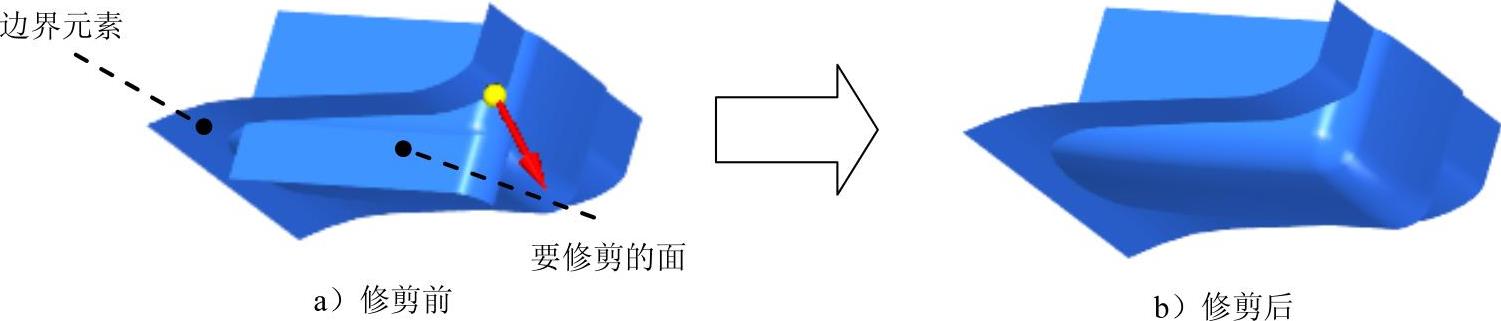

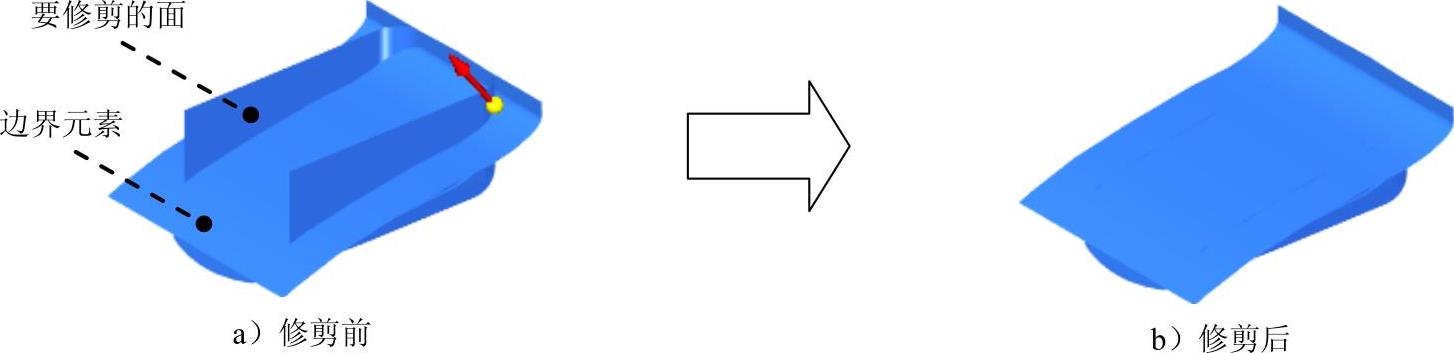

图28.15 曲面修剪3

Step12.创建图28.16所示的拉伸曲面3。在区域中单击按钮，选取俯视图（XY）作为草图平面，绘制图28.17所示的截面草图，在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入值25，并按Enter键，拉伸方向为Z轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面3的创建。

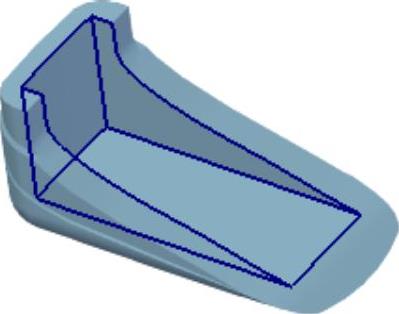

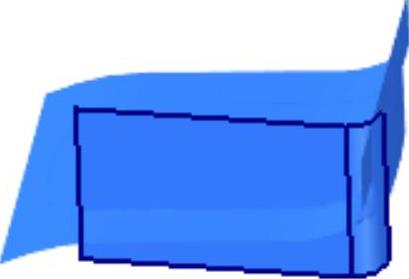

图28.16 拉伸曲面3

图28.17 截面草图

Step13.创建图28.18b所示的曲面修剪4。选择区域中的命令，选取图28.18a所示的拉伸曲面3作为要修剪的面，单击右键；在命令条的下拉列表中选择选项，选取图28.18a所示的拉伸曲面2作为修剪边界元素，单击右键；在图28.18a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪4的创建，单击按钮。

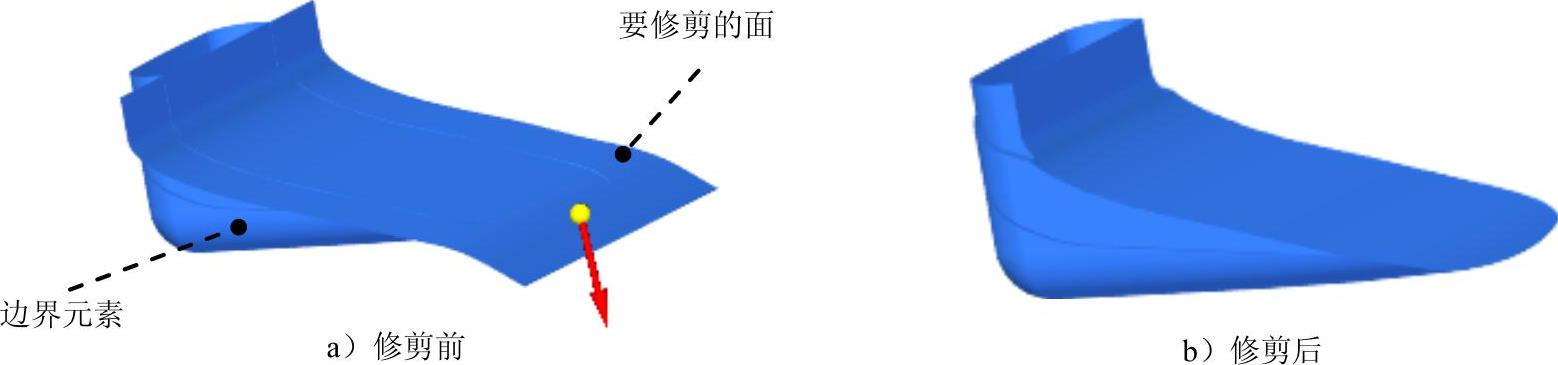

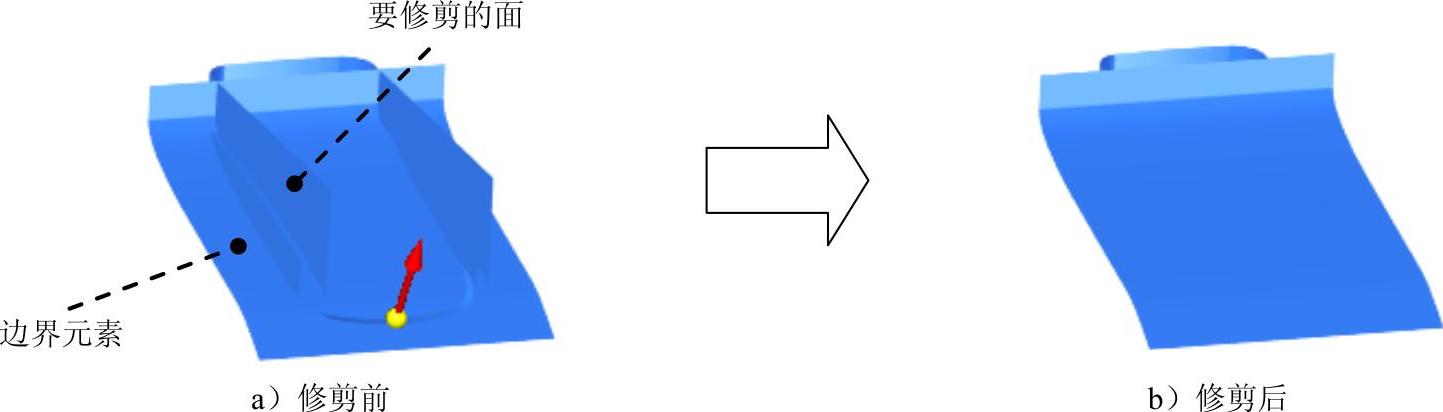

图28.18 曲面修剪4

Step14.创建图28.19b所示的曲面修剪5。选择区域中的命令，选取图28.19a所示拉伸曲面2作为要修剪的面，单击右键；选取图28.19a所示的边线作为修剪边界元素，单击右键；在图28.20所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪5的创建，单击按钮。

图28.19 曲面修剪5

图28.20 修剪方向

Step15.创建图28.21b所示的曲面修剪6。选择区域中的命令，选取图28.21a所示的曲面作为要修剪的面，单击右键；选取图28.21a所示的曲面作为修剪边界元素，单击右键；在图28.21a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪6的创建，单击按钮。

图28.21 曲面修剪6

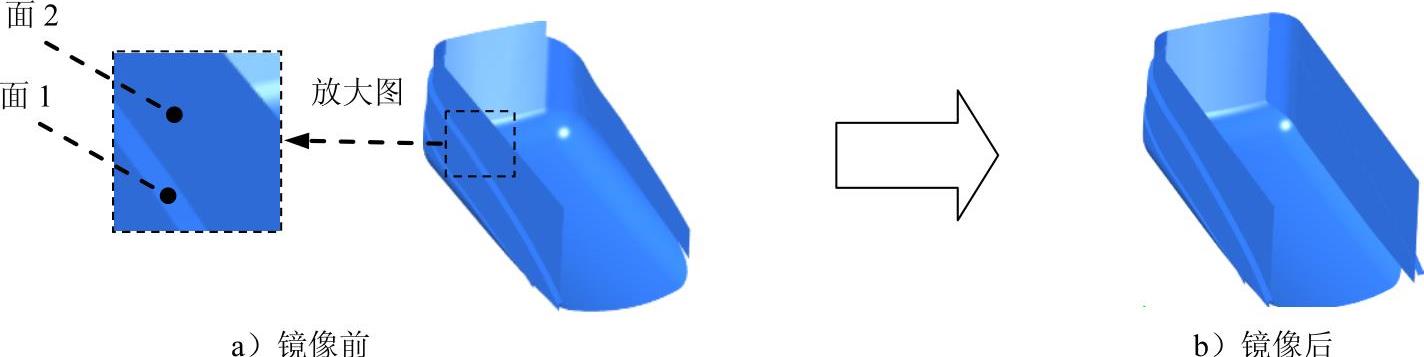

Step16.创建图28.22b所示的镜像特征1，在区域中单击后的小三角，选择按钮，在命令条中的下拉菜单中选择选项，选取图28.22a所示的面1与面2作为镜像零件，单击按钮；选取前视图（XZ）作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征1的创建。

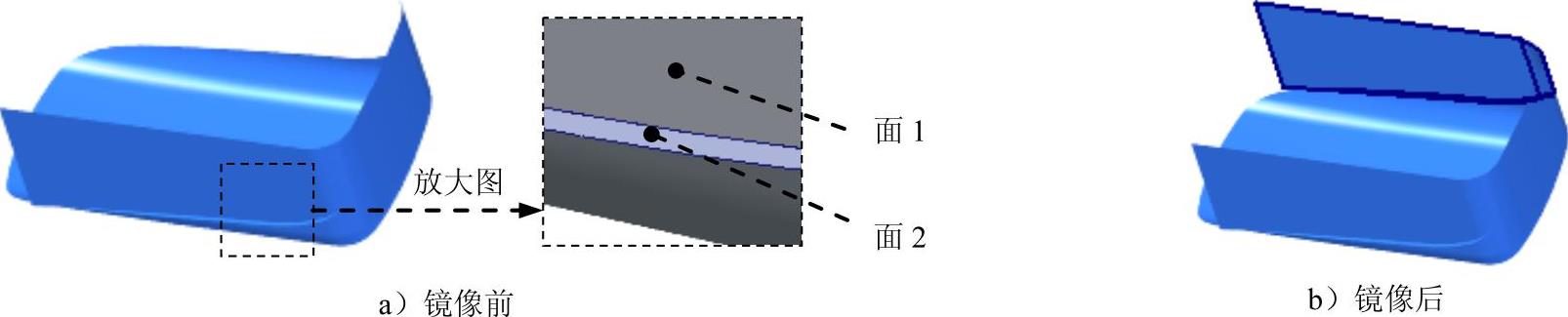

图28.22 镜像特征1(www.daowen.com)

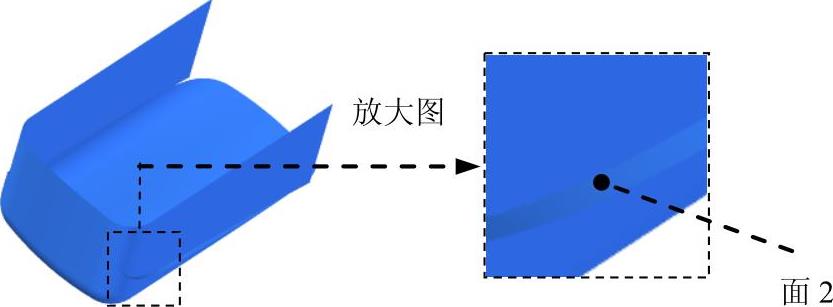

Step17.创建图28.23所示的缝合曲面2。单击区域的命令，系统弹出“缝合曲面选项”对话框，采用系统默认的选项设置，单击按钮；在路径查找器中选取倒圆1、拉伸2、拉伸3及镜像1，再在图形区选取图28.24所示的面2作为缝合对象，单击右键；单击按钮，完成缝合曲面2的创建，单击按钮。

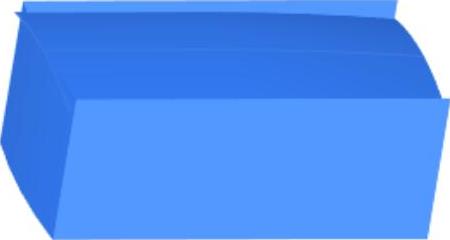

图28.23 缝合曲面2

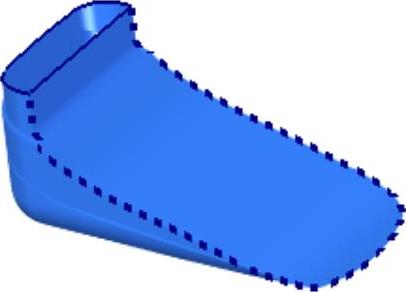

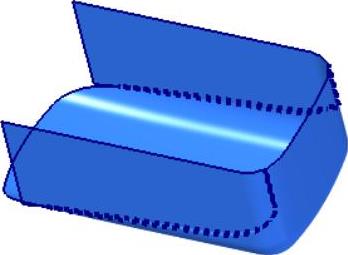

图28.24 选取缝合对象

Step18.创建图28.25所示的拉伸曲面4。选择区域中的命令，选取前视图（XZ）平面作为草图平面，绘制图28.26所示的截面草图，在“拉伸”命令条中单击按钮，选择“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入值40，并按Enter键，单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面4的创建。

Step19.创建图28.27b所示的曲面修剪7。选择区域中的命令，选取图28.27a所示的曲面作为要修剪的面，单击右键；选取图28.27a所示的拉伸曲面4作为修剪边界元素，单击右键；在图28.27a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪7的创建，单击按钮。

图28.25 拉伸曲面4

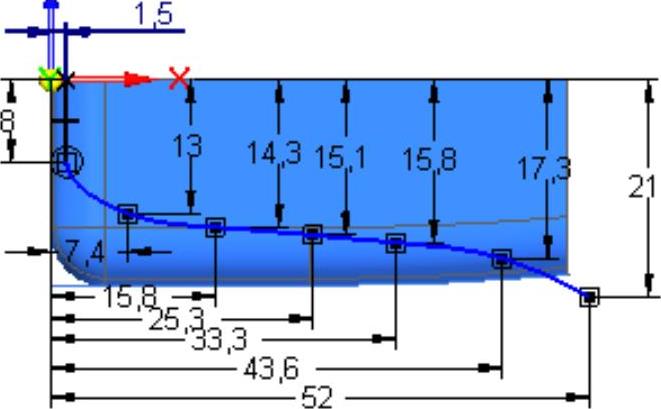

图28.26 截面草图

图28.27 曲面修剪7

Step20.创建图28.28所示的拉伸曲面5。选择区域中的命令，选取俯视图（XY）平面作为草图平面，绘制图28.29所示的截面草图，在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入值25，并按Enter键，拉伸方向为Z轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面5的创建。

图28.28 拉伸曲面5

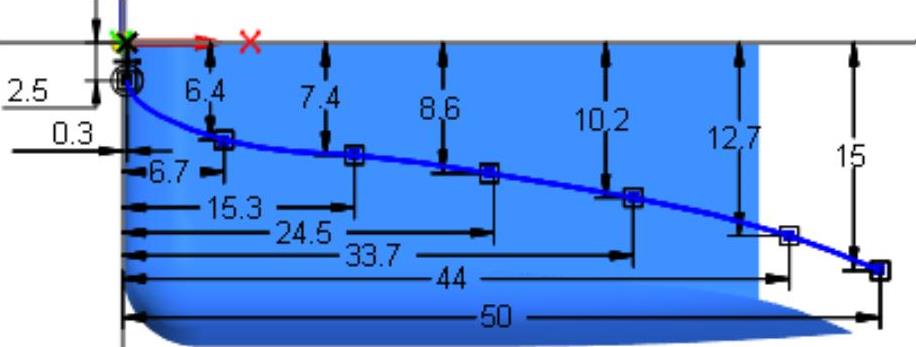

图28.29 截面草图

Step21.创建图28.30b所示的曲面修剪8。选择区域中的命令，选取图28.30a所示的曲面作为要修剪的面，单击右键；选取图28.30a所示的曲面作为修剪边界元素，单击右键；在图28.30a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪8的创建，单击按钮。

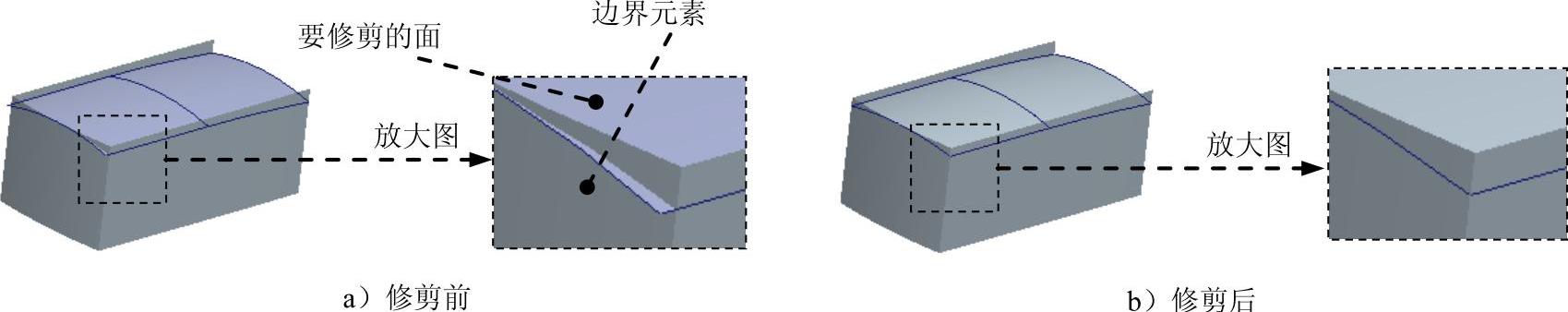

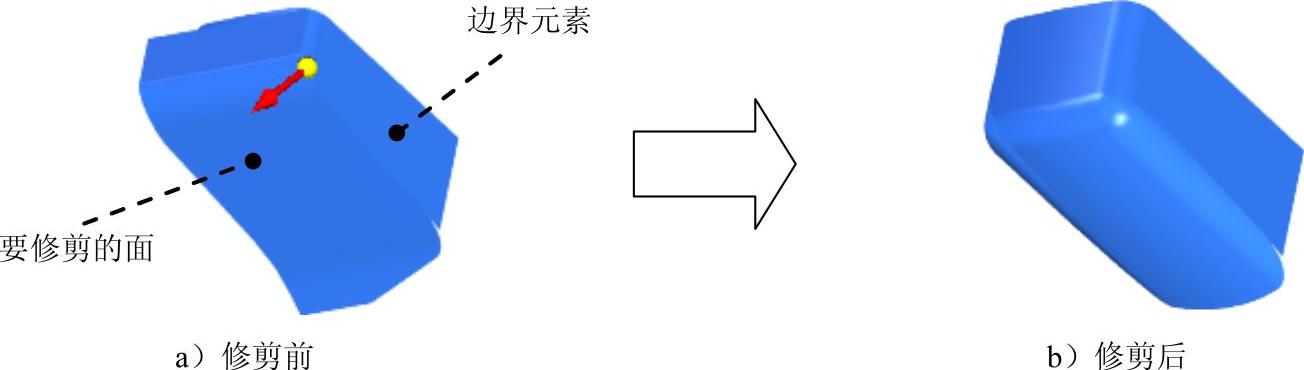

图28.30 曲面修剪8

Step22.创建图28.31b所示的曲面修剪9。选择区域中的命令，选取图28.31a所示的曲面作为要修剪的面，单击右键；选取图28.31a所示的曲面作为修剪边界元素，单击右键；在图28.31a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪9的创建，单击按钮。

图28.31 曲面修剪9

Step23.创建图28.32b所示的曲面修剪10。选择区域中的命令，选取图28.32a所示的曲面作为要修剪的面，单击右键；在命令条的下拉列表中选择选项，选取图28.32a所示的边线作为修剪边界元素，单击右键；在图28.32a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪10的创建，单击按钮。

图28.32 曲面修剪10

Step24.创建图28.33b所示的镜像特征2。在区域中单击后的小三角，选择按钮，在命令条的下拉列表中选择选项，选取图28.33a所示的面1与面2作为镜像零件，单击按钮；选取前视图（XZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征2的创建。

图28.33 镜像特征2

Step25.创建图28.34所示的缝合曲面3。单击区域的命令，系统弹出“缝合曲面选项”对话框，采用系统默认的选项设置，单击按钮；在路径查找器中选取修剪7、拉伸5、修剪8及修剪9，在图形区选取图28.35所示的面1与面2作为缝合对象，单击右键；单击按钮，完成缝合曲面3的创建，单击按钮。

图28.34 缝合曲面3

图28.35 选取缝合对象

Step26.创建图28.36所示的拉伸曲面6。选择区域中的命令，选取前视图（XZ）平面作为草图平面，绘制图28.37所示的截面草图，在“拉伸”命令条中单击按钮，选择“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入值40，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面6的创建。

图28.36 拉伸曲面6

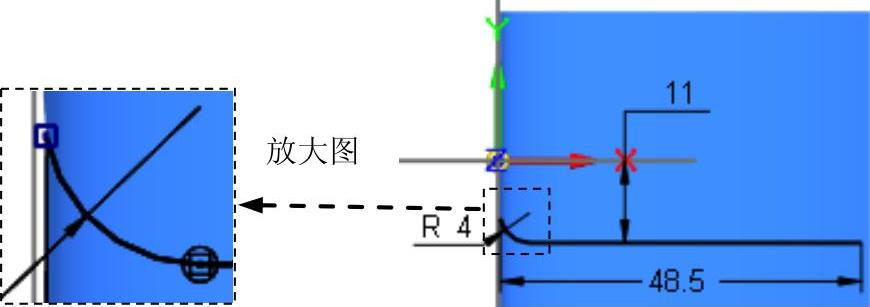

图28.37 截面草图

Step27.创建图28.38b所示的曲面修剪11。选择区域中的命令，选取图28.38a所示的曲面作为要修剪的面，单击右键；选取图28.38a所示的拉伸曲面6作为修剪边界元素，单击右键；在图28.38a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪11的创建，单击按钮。

Step28.创建图28.39b所示的曲面修剪12。选择区域中的命令，选取图28.39a所示的曲面作为要修剪的面，单击右键；在“修剪”命令条后的下拉列表中选择，选取图28.39a所示的拉伸曲面6作为修剪边界元素，单击右键；在图28.38a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪12的创建，单击按钮。

图28.38 曲面修剪11

图28.39 曲面修剪12

Step29.创建图28.40所示的缝合曲面4。单击区域的命令，系统弹出“缝合曲面选项”对话框，采用系统默认的选项设置，单击按钮；在路径查找器中选取修剪11与修剪12作为缝合对象，单击右键；单击按钮，完成缝合曲面4的创建，单击按钮。

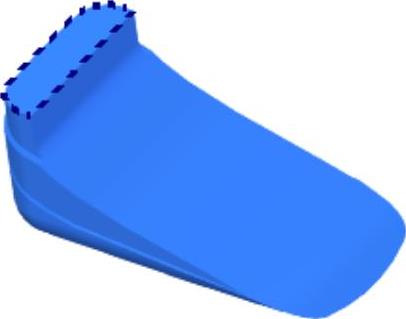

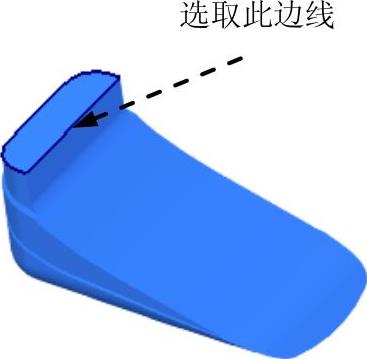

Step30.创建图28.41所示的有界曲面1，选择区域中的命令，选取图28.41所示的边线为曲面的边界边，单击两次右键。单击按钮，完成有界曲面1的创建。单击按钮。

Step31.创建图28.42所示的缝合曲面5。单击区域的命令，系统弹出“缝合曲面选项”对话框，采用系统默认的选项设置，单击按钮；在路径查找器中选取缝合4与范围1作为缝合对象，单击右键；在系统弹出的快捷菜单中单击按钮，单击按钮，完成缝合曲面5的创建，单击按钮。

图28.40 缝合曲面4

图28.41 有界曲面1

图28.42 缝合曲面5

Step32.创建图28.43所示的除料特征1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图28.44所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值17，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

图28.43 除料特征1

图28.44 截面草图

Step33.保存文件，文件名称为stapler。
