实例概述

本实例模型较复杂,在其设计过程中充分运用了蓝面、投影、布尔、阵列和螺旋扫掠等命令。在螺旋扫掠过程中,读者需要注意扫掠轨迹和扫掠截面绘制的草绘参考。零件模型及路径查找器如图27.1所示。


图27.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2.创建图27.2所示的旋转特征1。在978-7-111-60568-3-Chapter27-2.jpg区域中选择978-7-111-60568-3-Chapter27-3.jpg命令,选取前视图(XZ)平面为草图平面,绘制图27.3所示的截面草图;单击978-7-111-60568-3-Chapter27-4.jpg区域中的978-7-111-60568-3-Chapter27-5.jpg按钮,选取图27.3所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter27-6.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter27-7.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter27-8.jpg按钮,完成旋转特征1的创建。

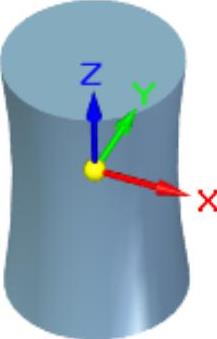

图27.2 旋转特征1

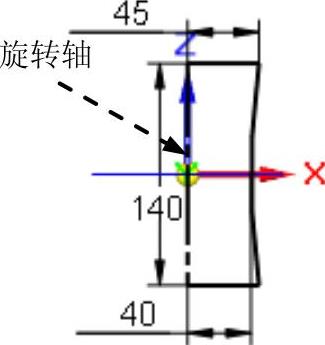

图27.3 截面草图

Step3.创建图27.4所示的拉伸特征1。在978-7-111-60568-3-Chapter27-11.jpg区域中单击978-7-111-60568-3-Chapter27-12.jpg按钮,选取图27.5所示的模型表面作为草图平面,绘制图27.6所示的截面草图;确认978-7-111-60568-3-Chapter27-13.jpg978-7-111-60568-3-Chapter27-14.jpg按钮未被按下,在978-7-111-60568-3-Chapter27-15.jpg下拉列表中输入值5,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter27-16.jpg按钮,单击978-7-111-60568-3-Chapter27-17.jpg按钮,完成拉伸特征1的创建。

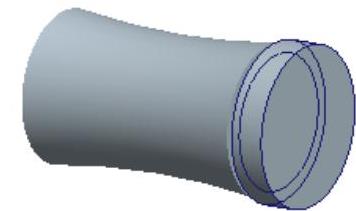

图27.4 拉伸特征1

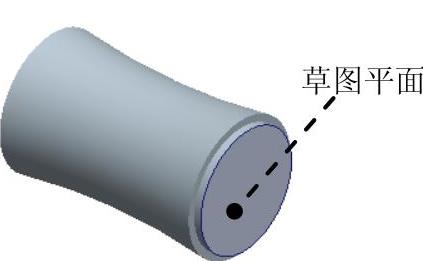

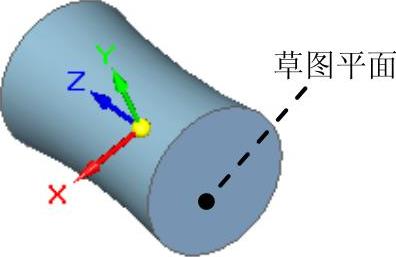

图27.5 定义草图平面

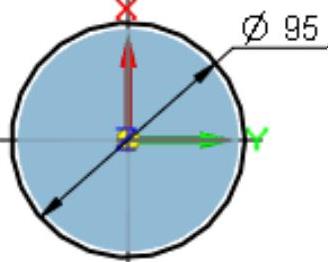

图27.6 截面草图

Step4.创建图27.7所示的拉伸特征2。在978-7-111-60568-3-Chapter27-21.jpg区域中单击978-7-111-60568-3-Chapter27-22.jpg按钮,选取图27.8所示的模型表面作为草图平面,绘制图27.9所示的截面草图;确认978-7-111-60568-3-Chapter27-23.jpg978-7-111-60568-3-Chapter27-24.jpg按钮未被按下,在978-7-111-60568-3-Chapter27-25.jpg下拉列表中输入值20,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter27-26.jpg按钮,单击978-7-111-60568-3-Chapter27-27.jpg按钮,完成拉伸特征2的创建。


图27.7 拉伸特征2


图27.8 定义草图平面


图27.9 截面草图

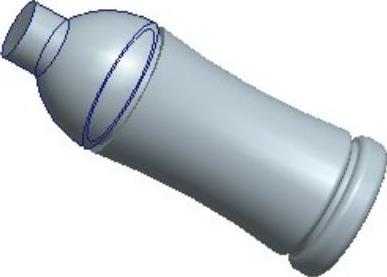

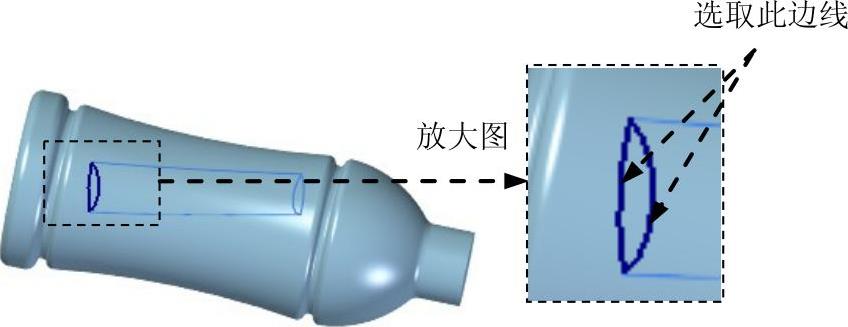

Step5.创建倒圆特征1。选取图27.10所示的边线为倒圆的对象,倒圆半径值为4。

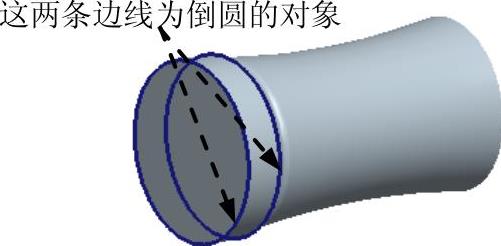

图27.10 倒圆特征1

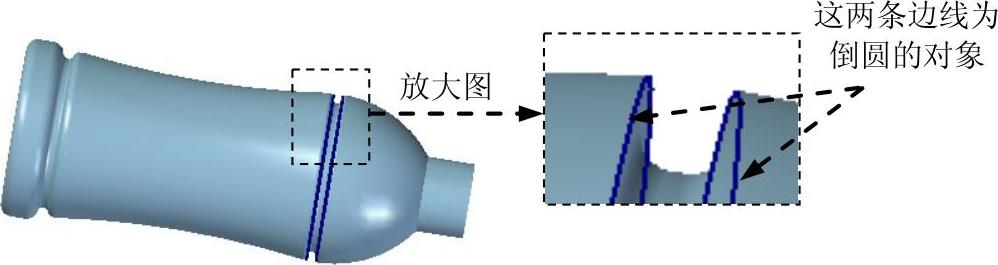

Step6.创建倒圆特征2。选取图27.11所示的边线为倒圆的对象,倒圆半径值为6。

Step7.创建倒圆特征3。选取图27.12所示的边线为倒圆的对象,倒圆半径值为2。

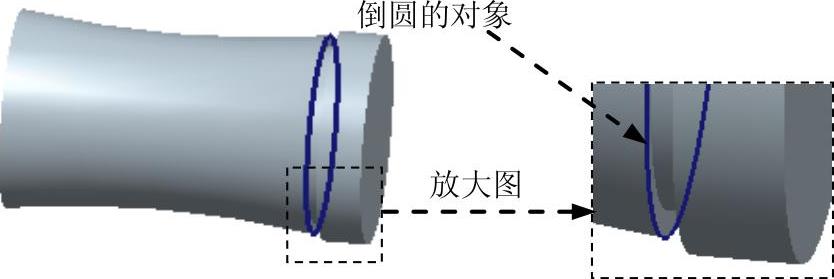

图27.11 倒圆特征2


图27.12 倒圆特征3

Step8.创建图27.13所示的拉伸特征3。在978-7-111-60568-3-Chapter27-34.jpg区域中单击978-7-111-60568-3-Chapter27-35.jpg按钮,选取图27.14所示的模型表面作为草图平面,绘制图27.15所示的截面草图;确认978-7-111-60568-3-Chapter27-36.jpg978-7-111-60568-3-Chapter27-37.jpg按钮未被按下,在978-7-111-60568-3-Chapter27-38.jpg下拉列表中输入值5,并按Enter键,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter27-39.jpg按钮,单击978-7-111-60568-3-Chapter27-40.jpg按钮,完成拉伸特征3的创建。


图27.13 拉伸特征3

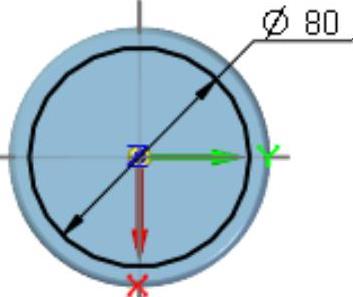

图27.14 定义草图平面


图27.15 截面草图

Step9.创建图27.16所示的旋转特征2。在978-7-111-60568-3-Chapter27-44.jpg区域中选择978-7-111-60568-3-Chapter27-45.jpg命令,选取右视图(YZ)平面为草图平面,绘制图27.17所示的截面草图;单击978-7-111-60568-3-Chapter27-46.jpg区域中的978-7-111-60568-3-Chapter27-47.jpg按钮,选取图27.17所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter27-48.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter27-49.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter27-50.jpg按钮,完成旋转特征2的创建。

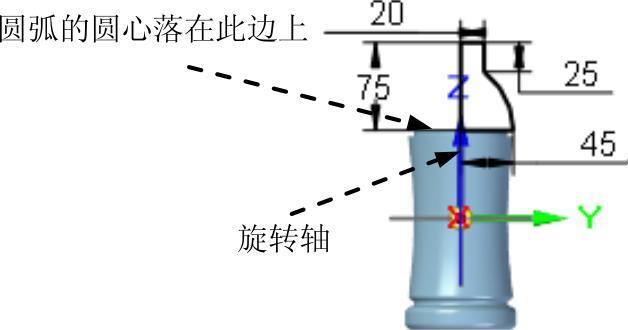

说明:截面草图中圆弧的圆心落在图27.17箭头所指的模型边线上。


图27.16 旋转特征2


图27.17 截面草图

Step10.创建倒圆特征4。选取图27.18所示的边线为倒圆的对象,倒圆半径值为4。


图27.18 倒圆特征4

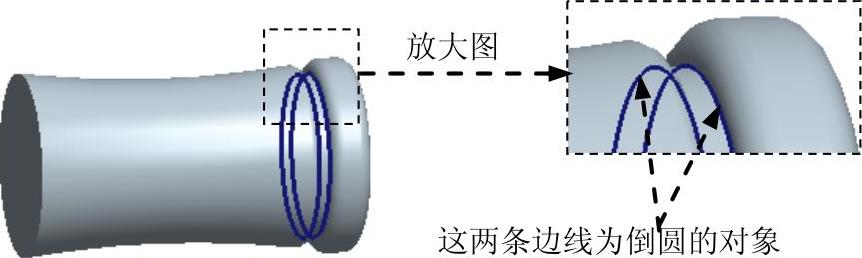

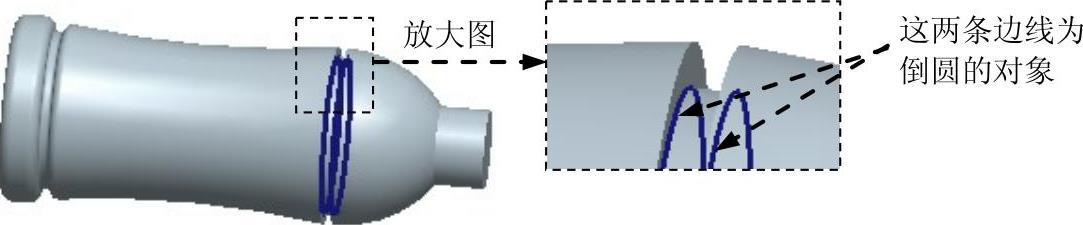

Step11.创建倒圆特征5。选取图27.19所示的边线为倒圆的对象,倒圆半径值为6。


图27.19 倒圆特征5

Step12.创建倒圆特征6。选取图27.20所示的边线为倒圆的对象,倒圆半径值为6。

Step13.创建图27.21所示的平面4。在978-7-111-60568-3-Chapter27-55.jpg区域中单击978-7-111-60568-3-Chapter27-56.jpg按钮,选择978-7-111-60568-3-Chapter27-57.jpg选项;选取右视图(YZ)平面为参考平面,在978-7-111-60568-3-Chapter27-58.jpg下拉列表中输入偏移距离值50,偏移方向为X轴正方向,单击完成平面4的创建。


图27.20 倒圆特征6

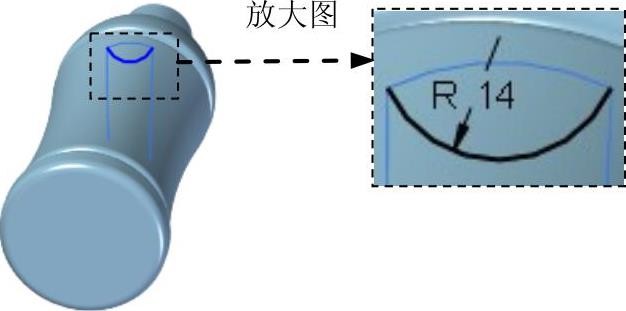

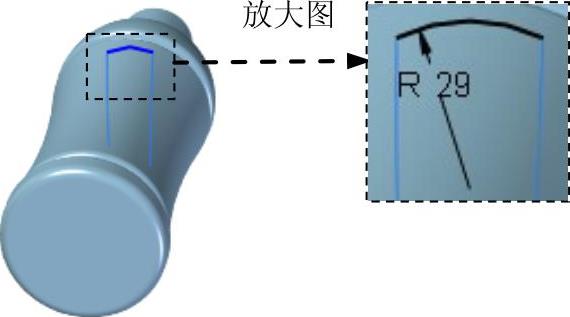

Step14.创建草图1。在978-7-111-60568-3-Chapter27-60.jpg区域中单击978-7-111-60568-3-Chapter27-61.jpg按钮,选取平面4作为草图平面,绘制图27.22所示的草图1。

Step15.创建草图2。在978-7-111-60568-3-Chapter27-62.jpg区域中单击978-7-111-60568-3-Chapter27-63.jpg按钮,选取平面4作为草图平面,绘制图27.23所示的草图2。


图27.21 平面4


图27.22 草图1


图27.23 草图2

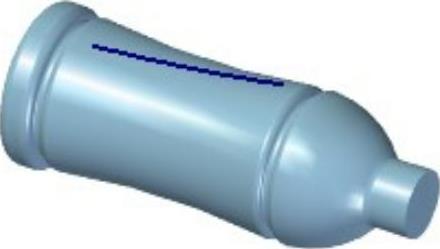

Step16.创建图27.24所示的投影曲线1。在978-7-111-60568-3-Chapter27-67.jpg选择卡的978-7-111-60568-3-Chapter27-68.jpg区域中单击978-7-111-60568-3-Chapter27-69.jpg命令,选取草图1为投影曲线,然后单击鼠标右键;在978-7-111-60568-3-Chapter27-70.jpg下拉列表中选择978-7-111-60568-3-Chapter27-71.jpg选项,选取图27.25所示的面为投影面,然后右击;选择图27.25所示的方向,使投影方向朝向投影面,在箭头所示一侧单击鼠标左键;单击978-7-111-60568-3-Chapter27-72.jpg按钮,完成投影曲线1的创建。单击978-7-111-60568-3-Chapter27-73.jpg按钮。

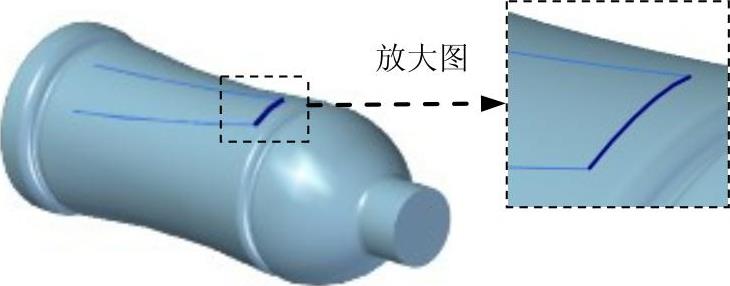

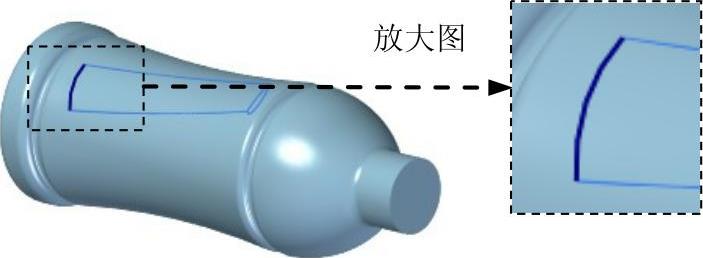

图27.24 投影曲线1

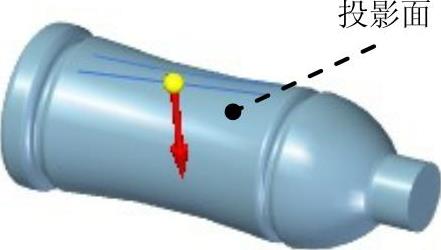

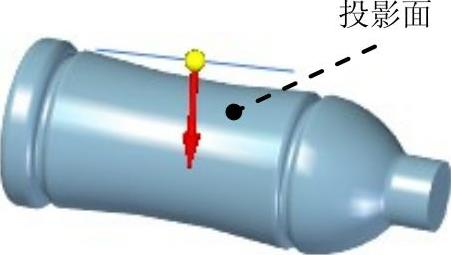

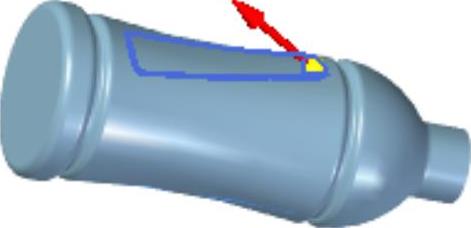

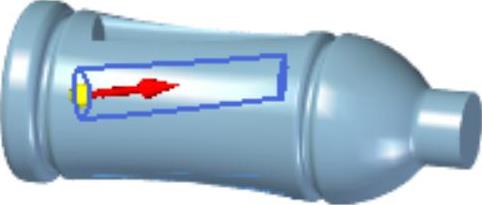

图27.25 定义投影参照

Step17.创建图27.26所示的投影曲线2。在978-7-111-60568-3-Chapter27-76.jpg选择卡的978-7-111-60568-3-Chapter27-77.jpg区域中单击978-7-111-60568-3-Chapter27-78.jpg命令,选取草图2为投影曲线,然后单击鼠标右键;在978-7-111-60568-3-Chapter27-79.jpg下拉列表中选择978-7-111-60568-3-Chapter27-80.jpg选项,选取图27.27所示的面为投影面,然后右击;选择图27.27所示的方向,使投影方向朝向投影面,在箭头所示一侧单击鼠标左键;单击978-7-111-60568-3-Chapter27-81.jpg按钮,完成投影曲线2的创建。单击978-7-111-60568-3-Chapter27-82.jpg按钮。

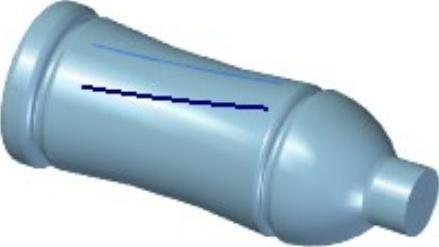

图27.26 投影曲线2


图27.27 定义投影参照

Step18.创建图27.28所示的平面5(本步的详细操作过程请参见随书光盘中video\ch27\reference\文件下的语音视频讲解文件bottle-r01.exe)。


图27.28 平面5

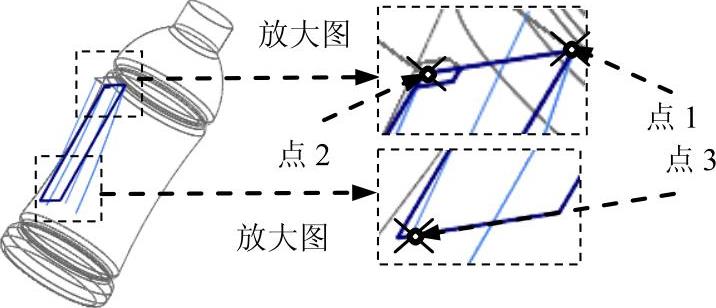

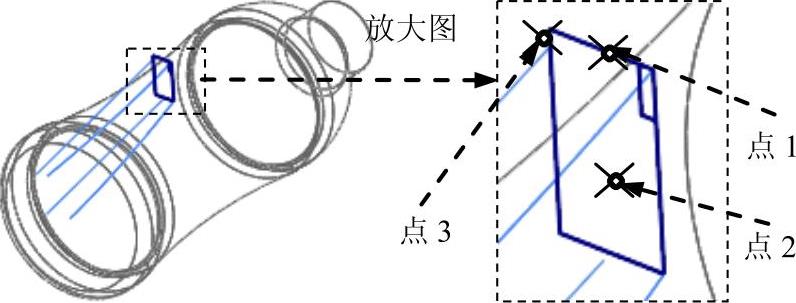

Step19.创建图27.29所示的平面6。在978-7-111-60568-3-Chapter27-86.jpg区域中单击978-7-111-60568-3-Chapter27-87.jpg按钮,选择978-7-111-60568-3-Chapter27-88.jpg选项;在绘图区依次选取图27.29所示投影曲线1的端点(图27.29所示的点1)、投影曲线2的端点(图27.29所示的点2)及草图1端点(图27.29所示的点3),完成平面6的创建。

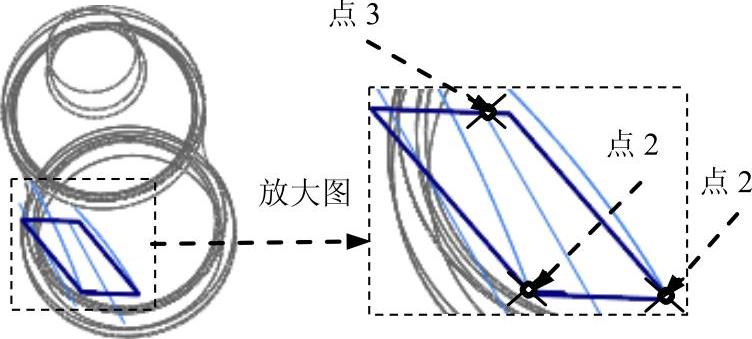

图27.29 平面6

Step20.创建图27.30所示的平面7(本步的详细操作过程请参见随书光盘中video\ch27\reference\文件下的语音视频讲解文件bottle-r02.exe)。

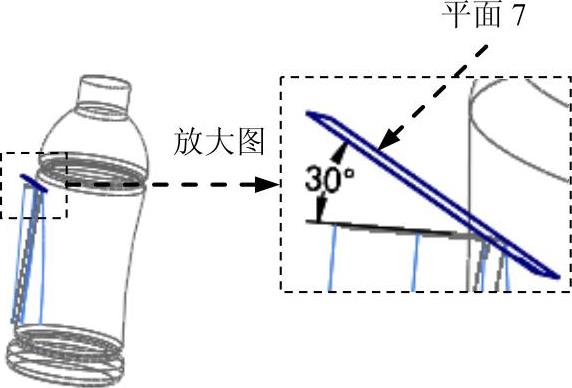

图27.30 平面7

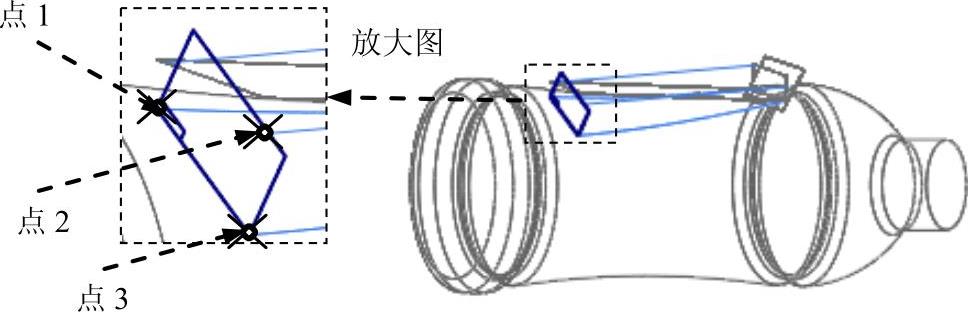

Step21.创建图27.31所示的平面8。在978-7-111-60568-3-Chapter27-91.jpg区域中单击978-7-111-60568-3-Chapter27-92.jpg按钮,选择978-7-111-60568-3-Chapter27-93.jpg选项;在绘图区依次选取图27.31所示投影曲线1的端点(图27.31所示的点1)、投影曲线2的端点(图27.31所示的点2)及草图2的端点(图27.31所示的点3),完成平面8的创建。


图27.31 平面8

Step22.创建图27.32所示的平面9。在978-7-111-60568-3-Chapter27-95.jpg区域中单击978-7-111-60568-3-Chapter27-96.jpg按钮,选择978-7-111-60568-3-Chapter27-97.jpg选项;在绘图区依次选取图27.32所示投影曲线1的端点(图27.32所示的点1)、投影曲线2的端点(图27.32所示的点2)及草图2的端点(图27.32所示的点3),完成平面9的创建。


图27.32 平面9

Step23.创建图27.33所示的平面10。在978-7-111-60568-3-Chapter27-99.jpg区域中单击978-7-111-60568-3-Chapter27-100.jpg按钮,选择978-7-111-60568-3-Chapter27-101.jpg命令,选取平面8与平面9平面作为参考平面。然后再选取平面8为旋转的基准面;在命令条后的下拉列表中输入角度值30。旋转方向可参考图27.33。单击左键确定。完成平面10的创建。

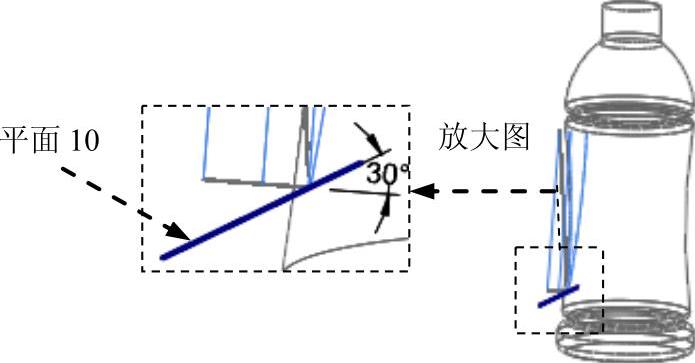

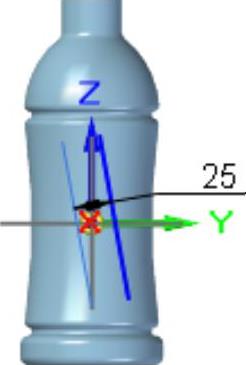

图27.33 平面10

Step24.创建图27.34所示的草图3。在978-7-111-60568-3-Chapter27-103.jpg区域中单击978-7-111-60568-3-Chapter27-104.jpg按钮,选取平面7作为草图平面,绘制图27.35所示的草图。


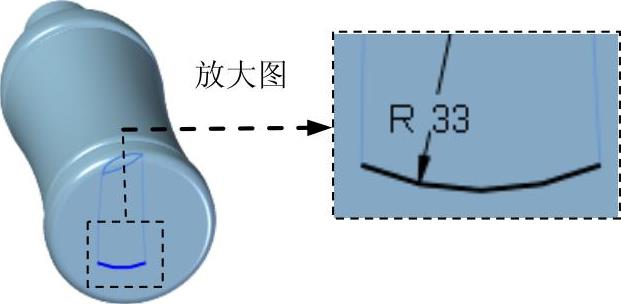

图27.34 草图3(建模环境)


图27.35 草图3(草绘环境)

Step25.创建图27.36所示的草图4。在978-7-111-60568-3-Chapter27-107.jpg区域中单击978-7-111-60568-3-Chapter27-108.jpg按钮,选取平面7作为草图平面,绘制图27.37所示的草图4。


图27.36 草图4(建模环境)


图27.37 草图4(草绘环境)

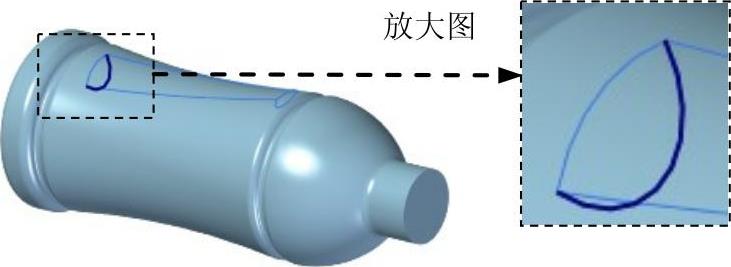

Step26.创建图27.38所示的草图5。在978-7-111-60568-3-Chapter27-111.jpg区域中单击978-7-111-60568-3-Chapter27-112.jpg按钮,选取平面10作为草图平面,绘制图27.39所示的草图5。


图27.38 草图5(建模环境)


图27.39 草图5(草绘环境)

Step27.创建图27.40所示的草图6。在978-7-111-60568-3-Chapter27-115.jpg区域中单击978-7-111-60568-3-Chapter27-116.jpg按钮,选取平面10作为草图平面,绘制图27.41所示的草图6。


图27.40 草图6(建模环境)


图27.41 草图6(草绘环境)

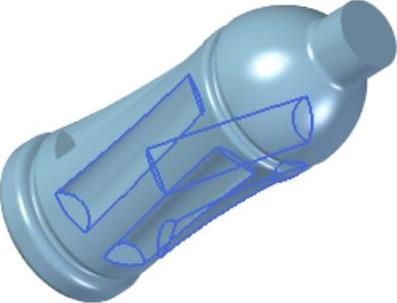

Step28.创建蓝面1。选择978-7-111-60568-3-Chapter27-119.jpg区域中的978-7-111-60568-3-Chapter27-120.jpg命令,选取图27.42所示的截面1,单击右键;选取截面2,单击右键;在“蓝面”命令条中单击978-7-111-60568-3-Chapter27-121.jpg按钮,选取图27.42所示的引导曲线1,单击右键;选取引导曲线2,单击两次右键;单击978-7-111-60568-3-Chapter27-122.jpg按钮,单击978-7-111-60568-3-Chapter27-123.jpg按钮,完成蓝面1的创建。

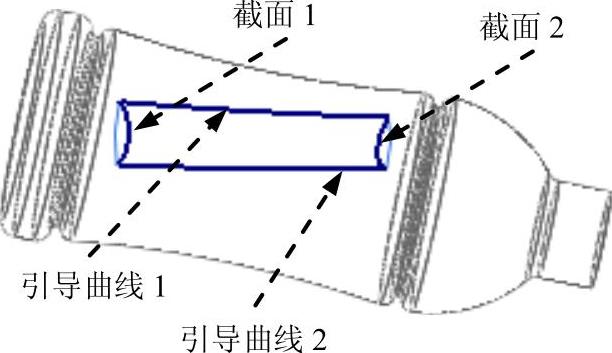

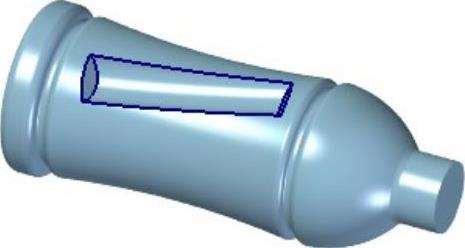

图27.42 蓝面1

Step29.创建有界曲面1。选择978-7-111-60568-3-Chapter27-125.jpg区域中的978-7-111-60568-3-Chapter27-126.jpg命令,选取图27.43所示边线为曲面的边界,单击两次右键。单击978-7-111-60568-3-Chapter27-127.jpg按钮,完成有界曲面1的创建。单击978-7-111-60568-3-Chapter27-128.jpg按钮。

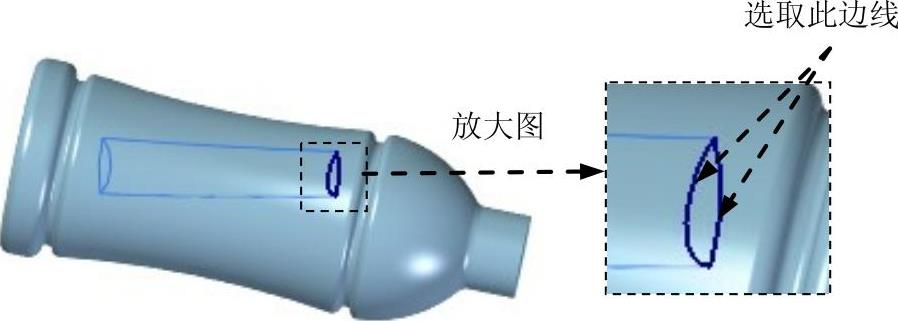

图27.43 有界曲面1

Step30.创建有界曲面2,选择978-7-111-60568-3-Chapter27-130.jpg区域中的978-7-111-60568-3-Chapter27-131.jpg命令,选取图27.44所示边线为曲面的边界,单击两次右键。单击978-7-111-60568-3-Chapter27-132.jpg按钮,完成有界曲面2的创建。单击978-7-111-60568-3-Chapter27-133.jpg按钮。

Step31.创建图27.45所示的缝合曲面1。单击978-7-111-60568-3-Chapter27-134.jpg区域978-7-111-60568-3-Chapter27-135.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击978-7-111-60568-3-Chapter27-136.jpg按钮;在路径查找器中选取蓝面1、范围1及范围2为缝合对象,单击右键;单击978-7-111-60568-3-Chapter27-137.jpg按钮,完成缝合曲面1的创建,单击978-7-111-60568-3-Chapter27-138.jpg按钮。


图27.44 有界曲面2


图27.45 缝合1

Step32.创建图27.46所示的阵列副本1。在978-7-111-60568-3-Chapter27-141.jpg区域中单击978-7-111-60568-3-Chapter27-142.jpg命令后,在命令条中的978-7-111-60568-3-Chapter27-143.jpg下拉列表中选择978-7-111-60568-3-Chapter27-144.jpg选项,在图形区中选取要阵列的缝合曲面1,单击978-7-111-60568-3-Chapter27-145.jpg按钮;选取俯视图(XY)作为阵列草图平面;单击978-7-111-60568-3-Chapter27-146.jpg区域中的978-7-111-60568-3-Chapter27-147.jpg按钮,绘制图27.47所示的圆(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter27-148.jpg下拉列表中选择978-7-111-60568-3-Chapter27-149.jpg选项,在978-7-111-60568-3-Chapter27-150.jpg文本框中输入阵列个数为6,单击左键,单击978-7-111-60568-3-Chapter27-151.jpg按钮,退出草绘环境;单击978-7-111-60568-3-Chapter27-152.jpg按钮,完成阵列副本1的创建。

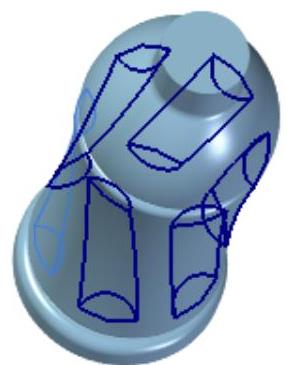

图27.46 阵列副本1

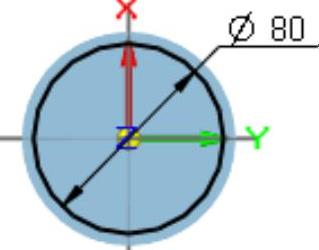

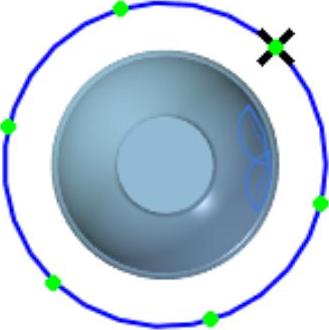

图27.47 环形阵列轮廓

Step33.创建图27.48所示的减去特征1。选择978-7-111-60568-3-Chapter27-155.jpg区域中978-7-111-60568-3-Chapter27-156.jpg后的小三角,单击“减去”按钮978-7-111-60568-3-Chapter27-157.jpg,在图形区选取缝合曲面1,切减材料方向如图27.49所示,单击左键,单击978-7-111-60568-3-Chapter27-158.jpg按钮,完成减去特征1的创建。

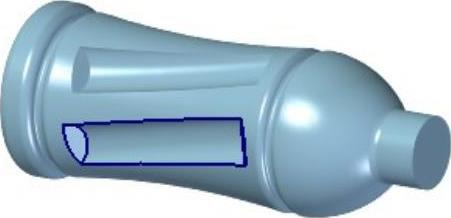

图27.48 减去特征1


图27.49 切减材料方向

Step34.创建图27.50所示的减去特征2。选择978-7-111-60568-3-Chapter27-161.jpg区域中978-7-111-60568-3-Chapter27-162.jpg后的小三角,单击“减去”按钮978-7-111-60568-3-Chapter27-163.jpg,在图形区选取阵列副本的任意一个曲面特征,切减材料方向如图27.51所示,单击左键,单击978-7-111-60568-3-Chapter27-164.jpg按钮,完成减去特征2的创建。Step35.创建图27.52所示其余的四个减去特征,操作方法同Step34。


图27.50 减去特征2


图27.51 切减材料方向


图27.52 其余减去特征

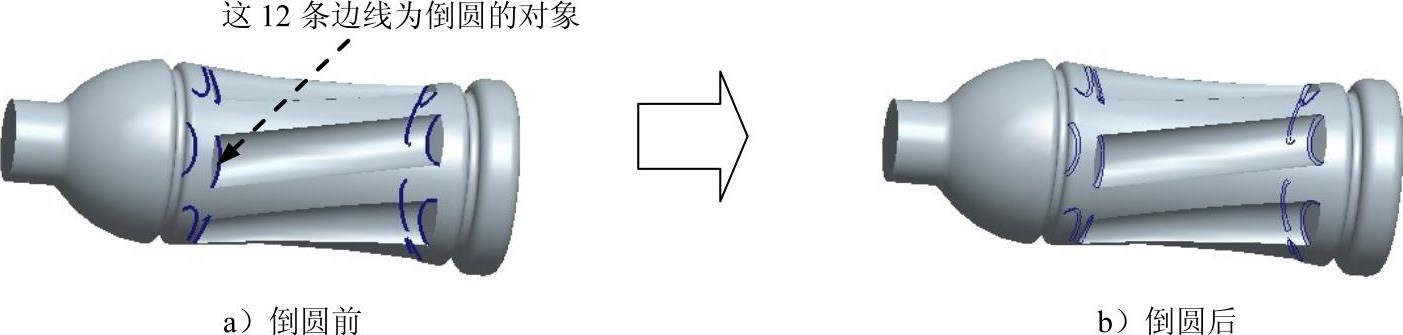

Step36.创建图27.53b所示的倒圆特征7。选取图27.52a所示的模型边线为倒圆的对象,倒圆半径值为2。

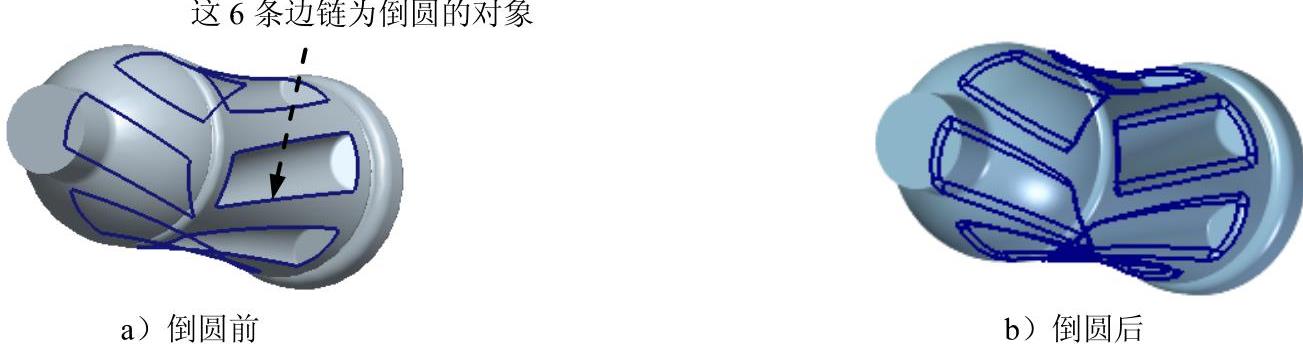

图27.53 倒圆特征7

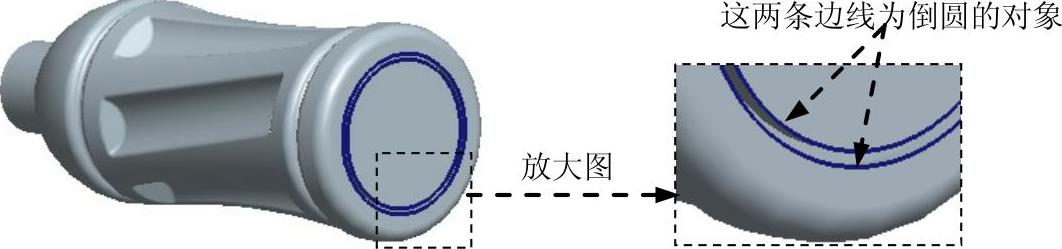

Step37.创建图27.54b所示的倒圆特征8。选取图27.54a所示的模型边线为倒圆的对象,倒圆半径值为2。


图27.54 倒圆特征8

Step38.创建图27.55所示的除料特征1。在978-7-111-60568-3-Chapter27-170.jpg区域中单击978-7-111-60568-3-Chapter27-171.jpg按钮,选取图27.56所示的模型表面作为草图平面,绘制图27.57所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter27-172.jpg按钮,选择命令条中的“有限范围”按钮978-7-111-60568-3-Chapter27-173.jpg,在978-7-111-60568-3-Chapter27-174.jpg下拉列表中输入值2.5,在需要移除材料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter27-175.jpg按钮,单击978-7-111-60568-3-Chapter27-176.jpg按钮,完成除料特征1的创建。


图27.55 除料特征1

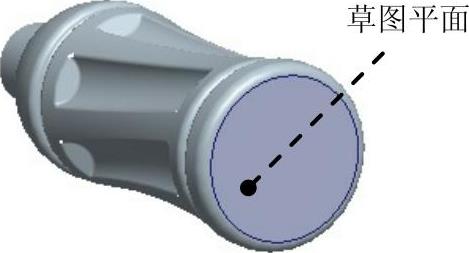

图27.56 定义草图平面


图27.57 截面草图

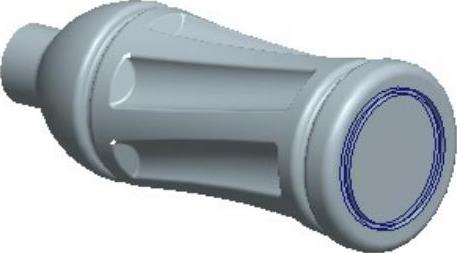

Step39.创建图27.58所示的倒圆特征9。选取图27.58所示的模型边线为倒圆的对象,倒圆半径值为3。


图27.58 倒圆特征9

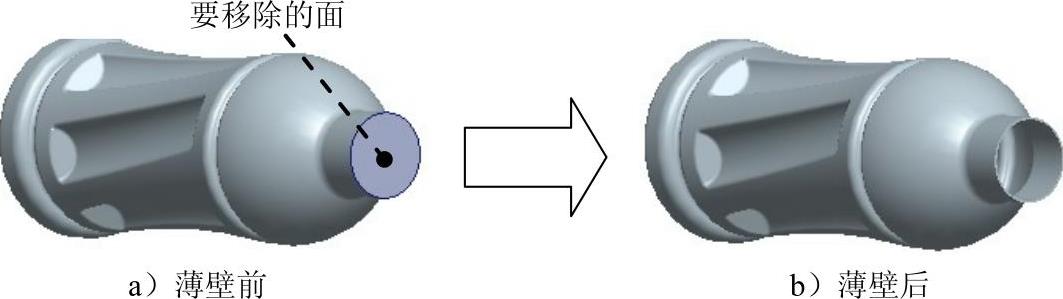

Step40.创建图27.59b所示的薄壁特征1。在978-7-111-60568-3-Chapter27-181.jpg区域中单击978-7-111-60568-3-Chapter27-182.jpg按钮,在“薄壁”命令条的978-7-111-60568-3-Chapter27-183.jpg文本框中输入薄壁厚度值1,然后右击;选择图27.59a所示的模型表面为要移除的面,然后右击;单击“薄壁”命令条中的978-7-111-60568-3-Chapter27-184.jpg按钮,单击978-7-111-60568-3-Chapter27-185.jpg按钮,完成薄壁特征1的创建。


图27.59 薄壁特征1

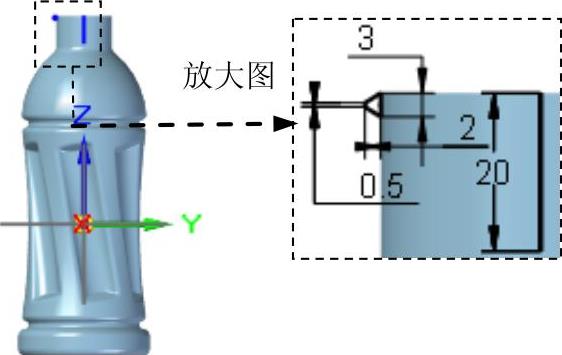

Step41.创建草图7。在978-7-111-60568-3-Chapter27-187.jpg区域中单击978-7-111-60568-3-Chapter27-188.jpg按钮,选取右视图(YZ)平面作为草图平面,绘制图27.60所示的草图7。


图27.60 草图7

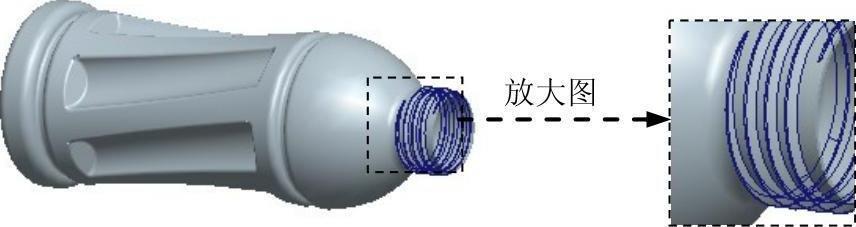

Step42.创建图27.61所示的螺旋特征1。在978-7-111-60568-3-Chapter27-190.jpg区域中单击978-7-111-60568-3-Chapter27-191.jpg后的小三角,选择978-7-111-60568-3-Chapter27-192.jpg命令,在“创建起源”下拉列表中选择978-7-111-60568-3-Chapter27-193.jpg,依次选取图27.62所示的螺旋截面,然后右击;选取图27.62所示的旋转轴及螺旋起点;在“螺旋”命令条的978-7-111-60568-3-Chapter27-194.jpg文本框中输入螺距值6,并按Enter键,单击978-7-111-60568-3-Chapter27-195.jpg按钮。单击978-7-111-60568-3-Chapter27-196.jpg按钮,单击978-7-111-60568-3-Chapter27-197.jpg按钮,完成螺旋特征1的创建。

Step43.保存文件,文件名称为bottle。


图27.61 螺旋特征1

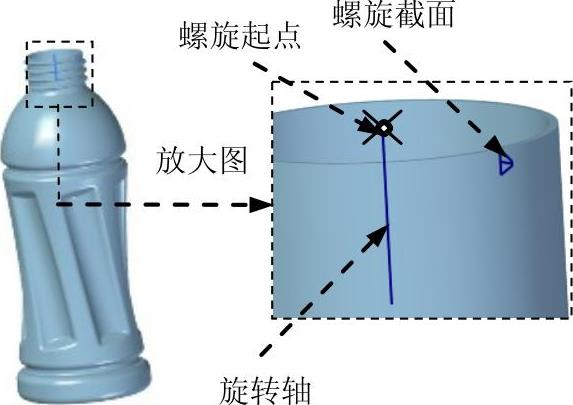

图27.62 定义螺旋轴及横截面
