创建复杂零件模型之水嘴旋钮设计实例

实例概述

本实例主要运用了旋转曲面、蓝面曲面、阵列、镜像、布尔等特征,零件模型及路径查找器如图25.1所示。

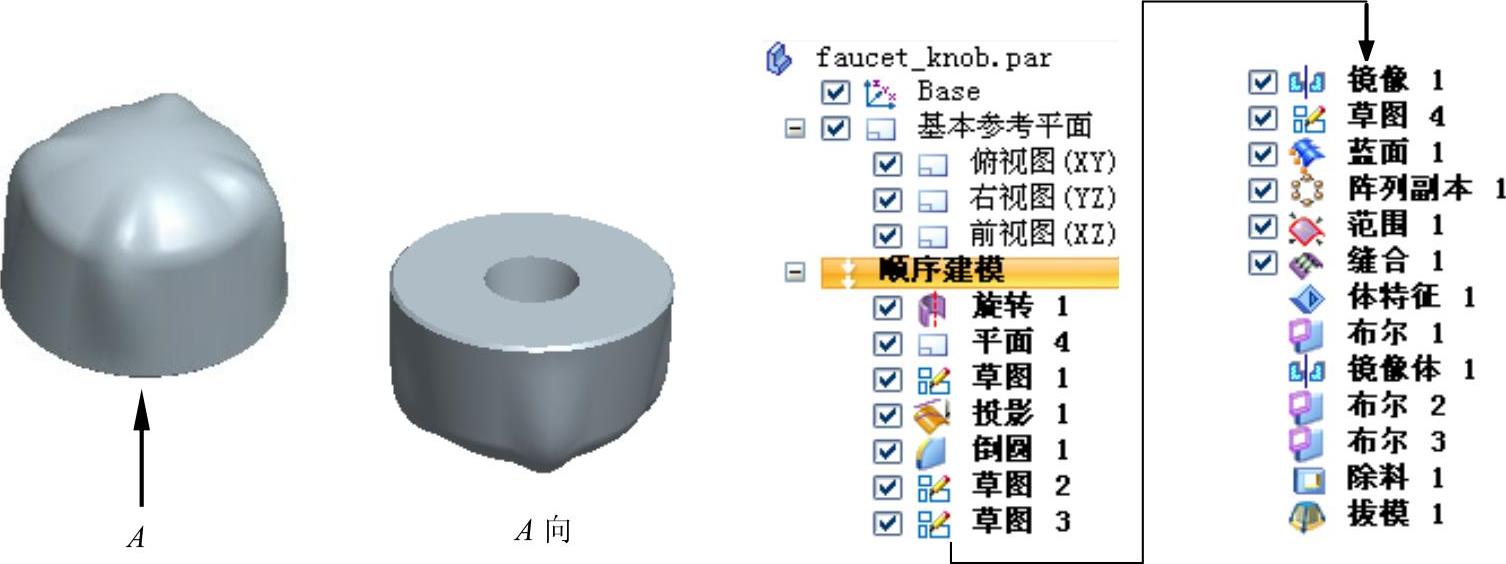

图25.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2创建图25.2所示的旋转曲面1。选择978-7-111-60568-3-Chapter25-2.jpg区域中的978-7-111-60568-3-Chapter25-3.jpg命令,选取前视图(XZ)平面为草图平面,绘制图25.3所示的截面草图;单击978-7-111-60568-3-Chapter25-4.jpg区域中的978-7-111-60568-3-Chapter25-5.jpg按钮,选取图25.3所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter25-6.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter25-7.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter25-8.jpg按钮,完成旋转曲面1的创建。

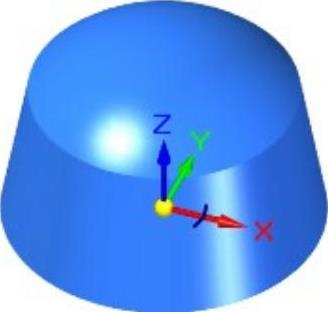

图25.2 旋转曲面1

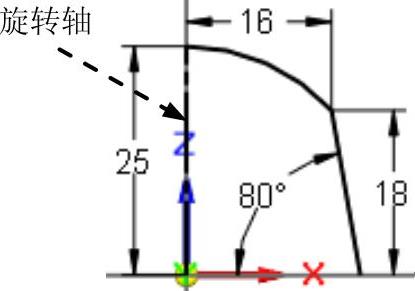

图25.3 截面草图

Step3.创建图25.4所示的平面4(本步的详细操作过程请参见随书光盘中video\ch25\reference\文件下的语音视频讲解文件fancet_knob-r01.exe)。

Step4.创建图25.5所示的草图1。在978-7-111-60568-3-Chapter25-11.jpg区域中单击978-7-111-60568-3-Chapter25-12.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图25.6所示的草图1。

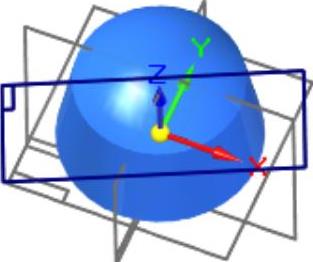

图25.4 平面4

说明:圆弧关于X轴对称,上端点落在平面4上。


图25.5 草图1(建模环境)

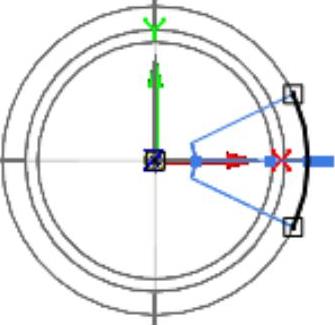

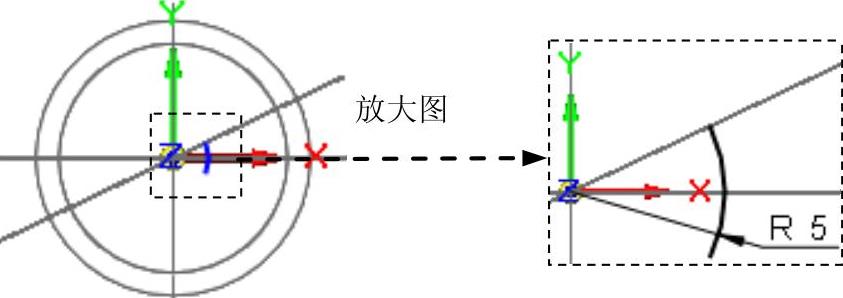

图25.6 草图1(草绘环境)

Step5.创建图25.7所示的投影曲线1。在978-7-111-60568-3-Chapter25-16.jpg选择卡的978-7-111-60568-3-Chapter25-17.jpg区域中单击978-7-111-60568-3-Chapter25-18.jpg命令,选取草图1为投影曲线,然后单击鼠标右键;选取图25.8所示的面为投影面,然后右击;选择图25.8所示的方向,使投影方向朝向投影面,在箭头所示一侧单击鼠标左键;单击978-7-111-60568-3-Chapter25-19.jpg按钮,完成投影曲线1的创建,单击978-7-111-60568-3-Chapter25-20.jpg按钮。

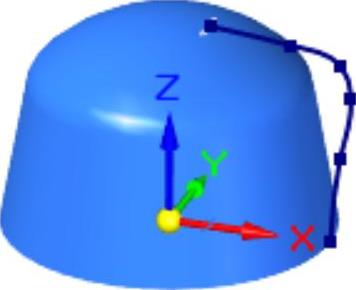

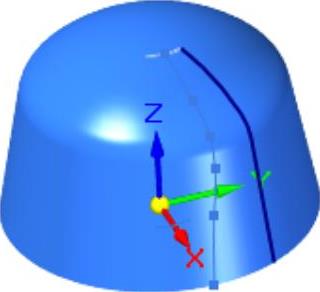

图25.7 投影曲线1

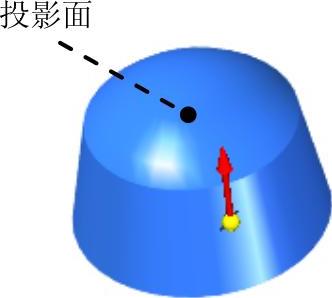

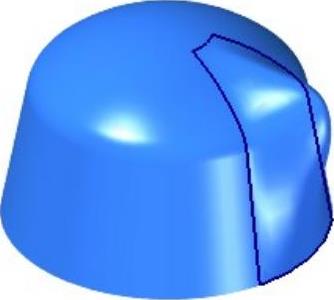

图25.8 定义投影参照

Step6.创建图25.9b所示的倒圆特征1。选取图25.9a所示的模型边线为倒圆的对象,倒圆半径值为5。

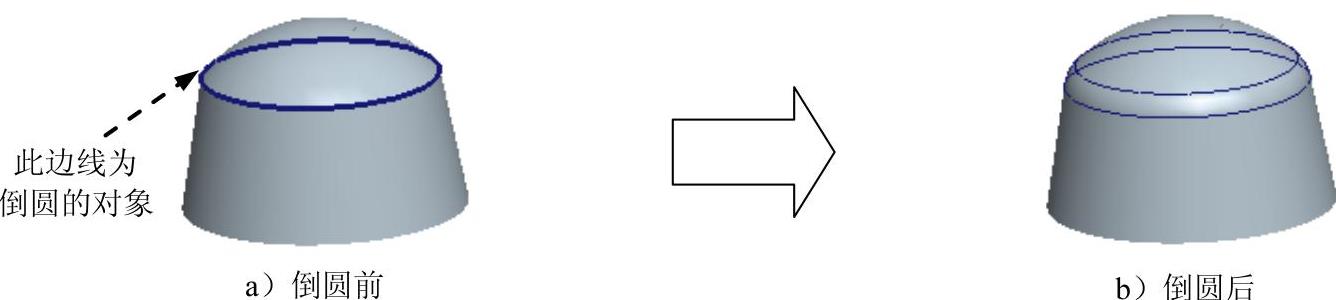

图25.9 倒圆特征1

Step7.创建图25.10所示的草图2。在978-7-111-60568-3-Chapter25-24.jpg区域中单击978-7-111-60568-3-Chapter25-25.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图25.11所示的草图2。

Step8.创建图25.12所示的草图3。在978-7-111-60568-3-Chapter25-26.jpg区域中单击978-7-111-60568-3-Chapter25-27.jpg按钮,选取平面4作为草图平面,绘制图25.13所示的草图3。

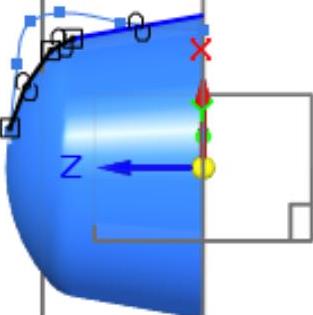

图25.10 草图2(建模环境)


图25.11 草图2(草绘环境)

Step9.创建图25.14所示的镜像特征1,在978-7-111-60568-3-Chapter25-30.jpg区域中单击978-7-111-60568-3-Chapter25-31.jpg后的小三角,选择978-7-111-60568-3-Chapter25-32.jpg按钮,在图形区选取草图3作为镜像对象,单击978-7-111-60568-3-Chapter25-33.jpg按钮;选取前视图(XZ)作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter25-34.jpg按钮,完成镜像特征的创建。


图25.12 草图3(建模环境)


图25.13 草图3(草绘环境)


图25.14 镜像特征1

Step10.创建图25.15所示的草图4。在978-7-111-60568-3-Chapter25-38.jpg区域中单击978-7-111-60568-3-Chapter25-39.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图25.16所示的草图4。


图25.15 草图4(建模环境)


图25.16 草图4(草绘环境)

Step11.创建图25.17所示的蓝面曲面1。选择978-7-111-60568-3-Chapter25-42.jpg区域中的978-7-111-60568-3-Chapter25-43.jpg命令,选择图25.18所示的截面1,单击右键;选取截面2,单击右键,在命令条中单击978-7-111-60568-3-Chapter25-44.jpg按钮,选取图25.18所示的引导曲线1,单击右键,选取引导曲线2,单击右键,选取引导曲线3,单击两次右键,单击978-7-111-60568-3-Chapter25-45.jpg按钮,单击978-7-111-60568-3-Chapter25-46.jpg按钮,完成蓝面曲面1的创建。


图25.17 蓝面曲面1

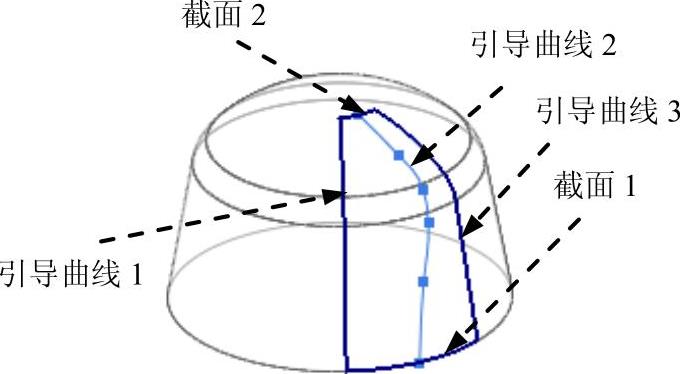

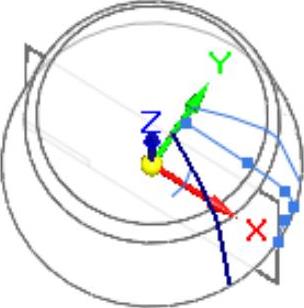

图25.18 定义截面及引导曲线

Step12.创建图25.19所示的阵列副本1。在978-7-111-60568-3-Chapter25-49.jpg区域中单击978-7-111-60568-3-Chapter25-50.jpg命令后,在命令条的978-7-111-60568-3-Chapter25-51.jpg下拉列表中选择978-7-111-60568-3-Chapter25-52.jpg选项,在图形区中选取要阵列的蓝面曲面,单击978-7-111-60568-3-Chapter25-53.jpg按钮;选取俯视图(XY)作为阵列草图平面;单击978-7-111-60568-3-Chapter25-54.jpg区域中的978-7-111-60568-3-Chapter25-55.jpg按钮,绘制图25.20所示的圆(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter25-56.jpg下拉列表中选择978-7-111-60568-3-Chapter25-57.jpg选项,在978-7-111-60568-3-Chapter25-58.jpg文本框中输入阵列个数为4,单击左键,单击978-7-111-60568-3-Chapter25-59.jpg按钮,退出草绘环境;单击978-7-111-60568-3-Chapter25-60.jpg按钮,完成阵列副本1的创建。

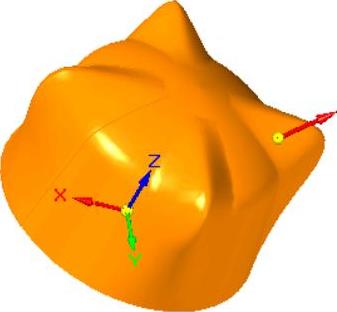

图25.19 阵列副本1

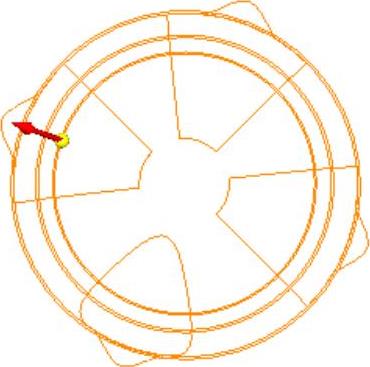

图25.20 环形阵列轮廓

Step13.创建图25.21所示的偏移曲面1。

(1)选择命令。在978-7-111-60568-3-Chapter25-63.jpg区域中单击978-7-111-60568-3-Chapter25-64.jpg按钮。

(2)定义偏移曲面。在绘图区域选取“旋转曲面1”为要偏移的曲面,单击右键。

(3)定义偏移距离。在“偏移”命令条的978-7-111-60568-3-Chapter25-65.jpg文本框中输入值0.3,按Enter键。

(4)定义偏移方向。偏移方向可参考图25.22所示(向实体外部)。

(5)单击978-7-111-60568-3-Chapter25-66.jpg按钮,单击978-7-111-60568-3-Chapter25-67.jpg按钮,完成偏移曲面1的创建。


图25.21 偏移曲面1


图25.22 偏移方向

Step14.创建图25.23所示的曲面修剪1。

(1)选择命令。在978-7-111-60568-3-Chapter25-70.jpg区域中单击978-7-111-60568-3-Chapter25-71.jpg按钮。

(2)选择要修剪的面。在绘图区域选取蓝面1为要修剪的曲面,单击978-7-111-60568-3-Chapter25-72.jpg按钮。

(3)选择修剪工具。在“选择类型”下拉菜单中选择978-7-111-60568-3-Chapter25-73.jpg,在绘图区域选取偏置曲面1为修剪工具,单击978-7-111-60568-3-Chapter25-74.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图25.24所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter25-75.jpg按钮,单击978-7-111-60568-3-Chapter25-76.jpg按钮,完成曲面修剪1的创建。

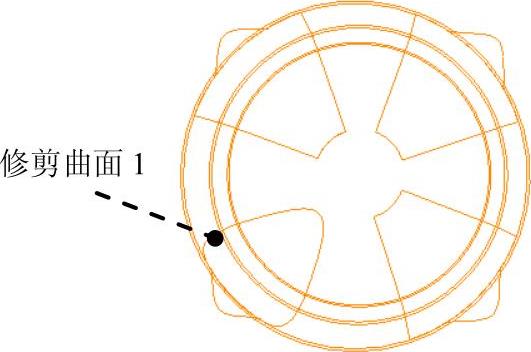

图25.23 曲面修剪1

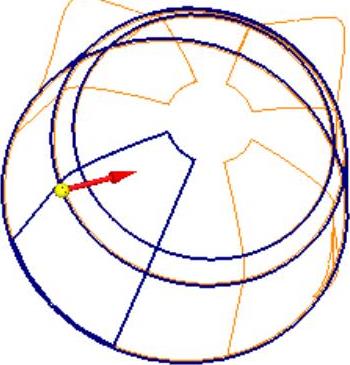

图25.24 修剪特征方向

Step15.创建图25.25所示的曲面修剪2。

(1)选择命令。在978-7-111-60568-3-Chapter25-79.jpg区域中单击978-7-111-60568-3-Chapter25-80.jpg按钮。

(2)选择要修剪的面。在绘图区域选取偏置曲面1为要修剪的曲面,单击978-7-111-60568-3-Chapter25-81.jpg按钮。

(3)选择修剪工具。在“选择类型”下拉菜单中选择978-7-111-60568-3-Chapter25-82.jpg,在绘图区域选取蓝面1为修剪工具,单击978-7-111-60568-3-Chapter25-83.jpg按钮。

(4)定义要修剪的一侧。特征修剪方向箭头如图25.26所示,单击左键确定。

(5)单击978-7-111-60568-3-Chapter25-84.jpg按钮,单击978-7-111-60568-3-Chapter25-85.jpg按钮,完成曲面修剪2的创建。

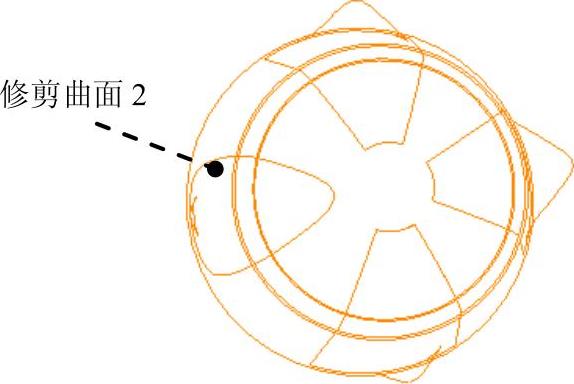

图25.25 曲面修剪2


图25.26 修剪特征方向

Step16.创建曲面修剪3~8,详细参考Step14、Step15。

Step17.创建图25.27所示的有界曲面1,选择978-7-111-60568-3-Chapter25-88.jpg区域中的978-7-111-60568-3-Chapter25-89.jpg命令,选取图25.27所示的边为曲面的边界,单击两次右键,单击978-7-111-60568-3-Chapter25-90.jpg按钮,完成有界曲面1的创建。单击978-7-111-60568-3-Chapter25-91.jpg按钮。

Step18.创建缝合曲面1。单击978-7-111-60568-3-Chapter25-92.jpg区域的978-7-111-60568-3-Chapter25-93.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击978-7-111-60568-3-Chapter25-94.jpg按钮;选取图25.28所示的曲面1、曲面2、曲面3、曲面4和曲面5为缝合对象,单击右键;在系统弹出的快捷菜单中单击978-7-111-60568-3-Chapter25-95.jpg按钮,单击978-7-111-60568-3-Chapter25-96.jpg按钮,完成缝合曲面的创建,单击978-7-111-60568-3-Chapter25-97.jpg按钮。

Step19.创建缝合曲面2。单击978-7-111-60568-3-Chapter25-98.jpg区域978-7-111-60568-3-Chapter25-99.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击978-7-111-60568-3-Chapter25-100.jpg按钮;选取图25.29所示的曲面1和曲面2为缝合对象,单击右键;在系统弹出的快捷菜单中单击978-7-111-60568-3-Chapter25-101.jpg按钮,单击978-7-111-60568-3-Chapter25-102.jpg按钮,完成缝合曲面的创建,单击978-7-111-60568-3-Chapter25-103.jpg按钮。

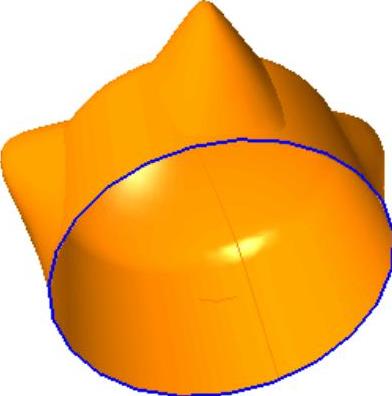

图25.27 有界曲面1

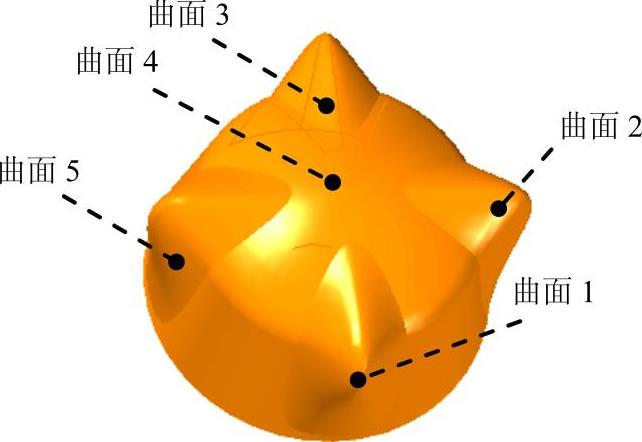

图25.28 缝合曲面1

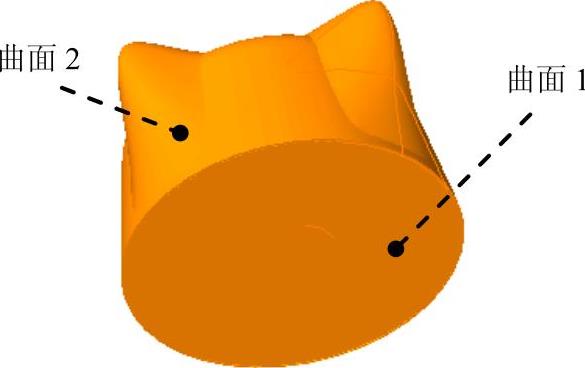

图25.29 缝合曲面2

Step20.创建图25.30所示的除料特征1。在978-7-111-60568-3-Chapter25-107.jpg区域中单击978-7-111-60568-3-Chapter25-108.jpg按钮,选取图25.29所示的模型表面作为草图平面,绘制图25.31所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter25-109.jpg按钮,选择“除料”命令条中的“有限范围”按钮978-7-111-60568-3-Chapter25-110.jpg,在978-7-111-60568-3-Chapter25-111.jpg下拉列表中输入值10,在需要移除材料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter25-112.jpg按钮,单击978-7-111-60568-3-Chapter25-113.jpg按钮,完成除料特征1的创建。

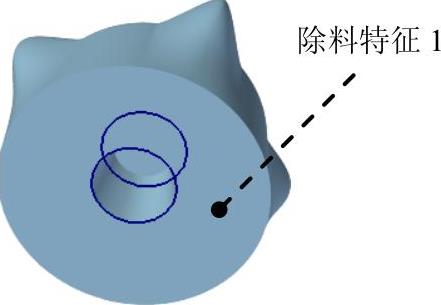

图25.30 除料特征1

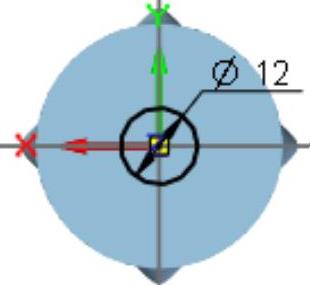

图25.31 截面草图

Step21.创建图25.32b所示的拔模特征1。在978-7-111-60568-3-Chapter25-116.jpg区域中单击978-7-111-60568-3-Chapter25-117.jpg按钮,单击978-7-111-60568-3-Chapter25-118.jpg按钮,选择拔模类型为978-7-111-60568-3-Chapter25-119.jpg,单击978-7-111-60568-3-Chapter25-120.jpg按钮;选取图25.32a所示的面1为拔模参考面,选取图25.32a所示的面2为需要拔模的面。在拔模命令条的拔模角度文本框中输入角度值20,单击鼠标右键。然后单击978-7-111-60568-3-Chapter25-121.jpg按钮。移动鼠标将拔模方向调整至图25.33所示的方向后单击,单击978-7-111-60568-3-Chapter25-122.jpg按钮;单击978-7-111-60568-3-Chapter25-123.jpg按钮,完成拔模特征1的创建。


图25.32 拔模特征1

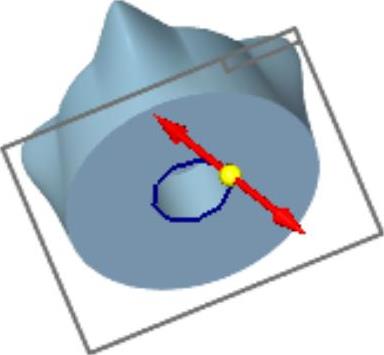

图25.33 拔模方向

Step22.保存文件,文件名称为fancet_knob。
