实例教程:如何设计淋浴喷头?

实例概述

本实例是一个典型的曲面建模的实例,先创建基准曲线,再利用基准曲线构建蓝面曲面,最后再通过缝合、加厚和倒圆命令完成模型。零件模型及路径查找器如图24.1所示。

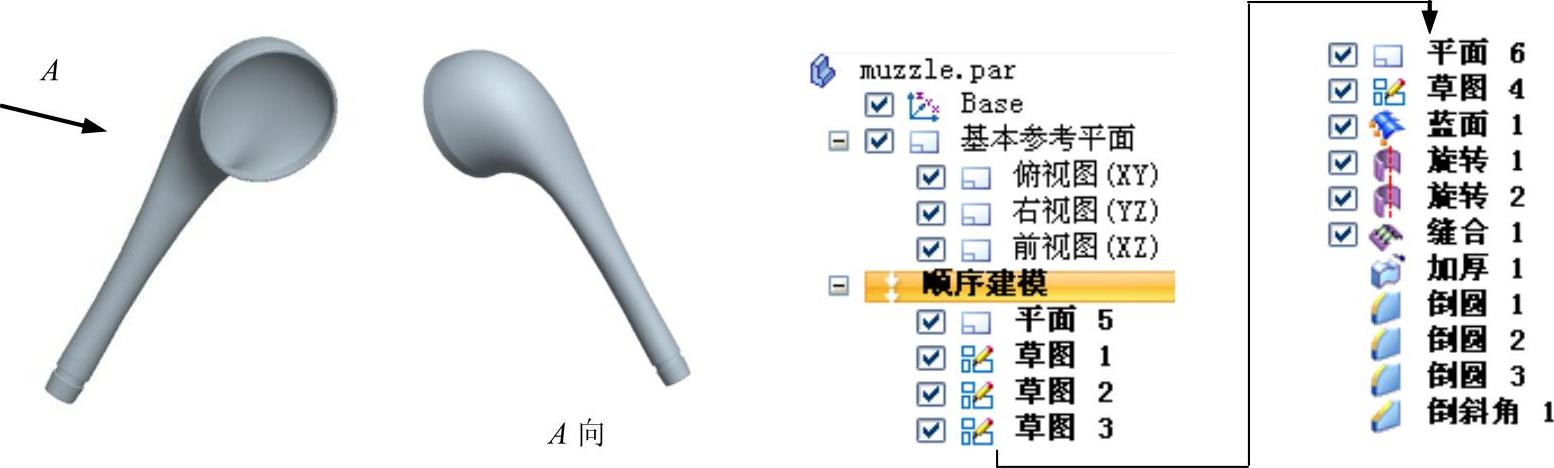

图24.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2.创建图24.2所示的平面4。在978-7-111-60568-3-Chapter24-2.jpg区域中单击978-7-111-60568-3-Chapter24-3.jpg按钮,选择978-7-111-60568-3-Chapter24-4.jpg选项;选取右视图(YZ)作为参考平面,在978-7-111-60568-3-Chapter24-5.jpg下拉列表中输入偏移距离值225,偏移方向为X轴正方向,单击完成平面4的创建。

Step3.创建图24.3所示的草图1。在978-7-111-60568-3-Chapter24-6.jpg区域中单击978-7-111-60568-3-Chapter24-7.jpg按钮,选取平面4作为草图平面,绘制图24.4所示的草图1。

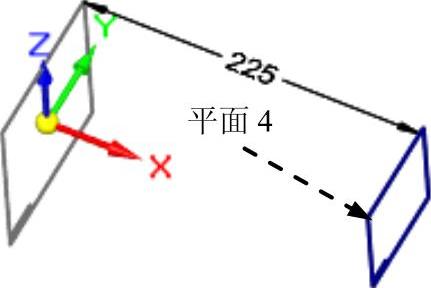

图24.2 平面4


图24.3 草图1(建模环境)

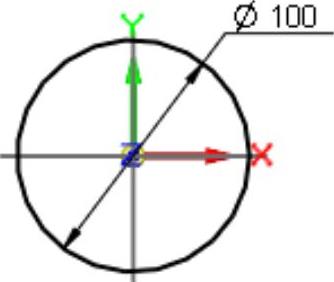

图24.4 草图1(草绘环境)

Step4.创建草图2。在978-7-111-60568-3-Chapter24-11.jpg区域中单击978-7-111-60568-3-Chapter24-12.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图24.5所示的草图2。

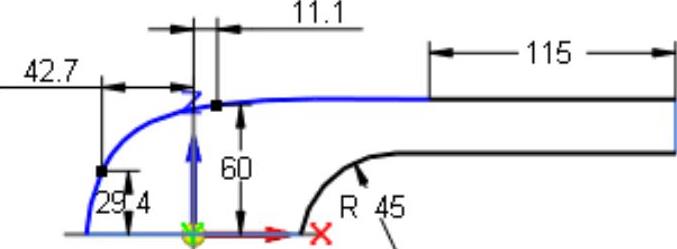

Step5.创建草图3。在978-7-111-60568-3-Chapter24-13.jpg区域中单击978-7-111-60568-3-Chapter24-14.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图24.6所示的草图3。

Step6.创建图24.7所示的平面5(本步的详细操作过程请参见随书光盘中video\ch24\reference\文件下的语音视频讲解文件muzzle-r01.exe)。


图24.5 草图2


图24.6 草图3

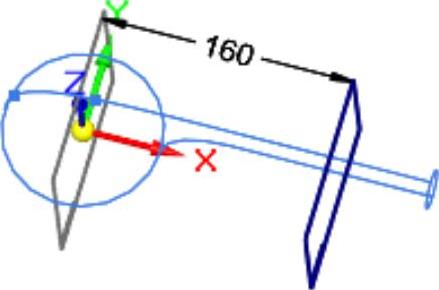

图24.7 平面5

Step7.创建图24.8所示的草图4。在978-7-111-60568-3-Chapter24-18.jpg区域中单击978-7-111-60568-3-Chapter24-19.jpg按钮,选取平面5作为草图平面,绘制图24.9所示的草图4。

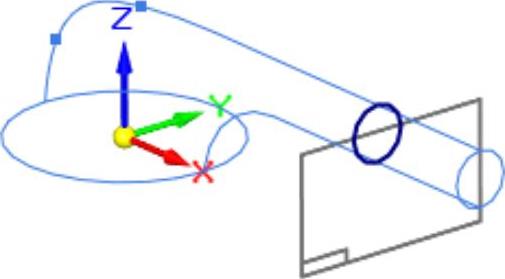

图24.8 草图4(建模环境)

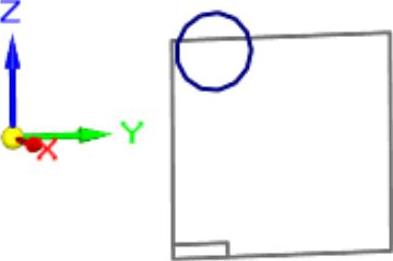

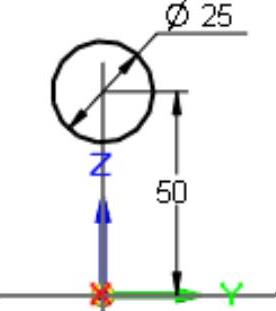

图24.9 草图4(草绘环境)

Step8.创建图24.10所示的蓝面1。选择978-7-111-60568-3-Chapter24-22.jpg区域中的978-7-111-60568-3-Chapter24-23.jpg命令,选取图24.11所示的截面1、截面2与截面3;在“蓝面”命令条中单击978-7-111-60568-3-Chapter24-24.jpg按钮,选取引导曲线1,单击右键;选取引导曲线2,单击右键;单击978-7-111-60568-3-Chapter24-25.jpg按钮,单击978-7-111-60568-3-Chapter24-26.jpg按钮,单击978-7-111-60568-3-Chapter24-27.jpg按钮,完成蓝面1的创建。

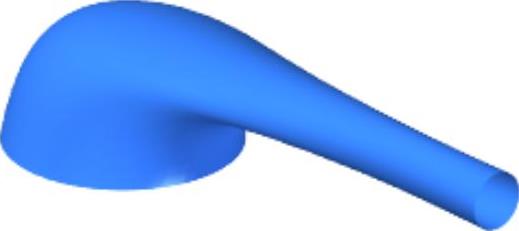

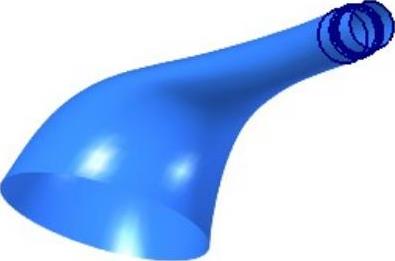

图24.10 蓝面1

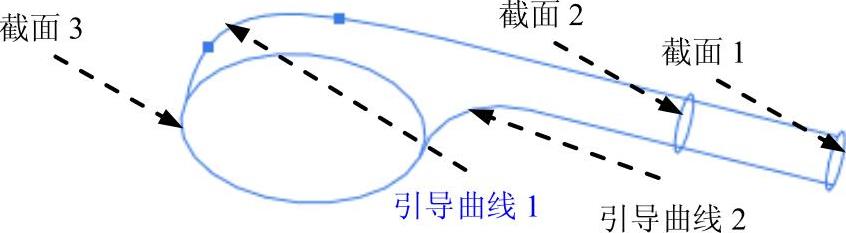

图24.11 定义截面与引导曲线

Step9.创建图24.12所示的旋转曲面1。选择978-7-111-60568-3-Chapter24-30.jpg区域中的978-7-111-60568-3-Chapter24-31.jpg命令,选取前视图(XZ)平面为草图平面,绘制图24.13所示的截面草图;单击978-7-111-60568-3-Chapter24-32.jpg区域中的978-7-111-60568-3-Chapter24-33.jpg按钮,选取图21.13所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter24-34.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter24-35.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter24-36.jpg按钮,完成旋转曲面1的创建。


图24.12 旋转曲面1

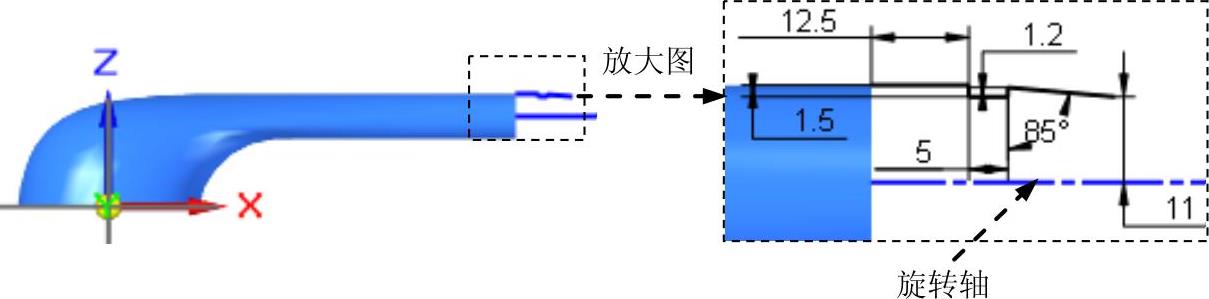

图24.13 截面草图

Step10.创建图24.14所示的旋转曲面2。选择978-7-111-60568-3-Chapter24-39.jpg区域中的978-7-111-60568-3-Chapter24-40.jpg命令,选取右视图(YZ)平面为草图平面,绘制图21.15所示的截面草图;单击978-7-111-60568-3-Chapter24-41.jpg区域中的978-7-111-60568-3-Chapter24-42.jpg按钮,选取图24.15所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter24-43.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter24-44.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter24-45.jpg按钮,完成旋转曲面2的创建。

Step11.创建图21.16所示的缝合曲面。单击978-7-111-60568-3-Chapter24-46.jpg区域的978-7-111-60568-3-Chapter24-47.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击978-7-111-60568-3-Chapter24-48.jpg按钮;在路径查找器中选取蓝面1、旋转1及旋转2作为缝合对象,单击右键;单击978-7-111-60568-3-Chapter24-49.jpg按钮,完成缝合曲面的创建,单击978-7-111-60568-3-Chapter24-50.jpg按钮。


图24.14 旋转曲面2

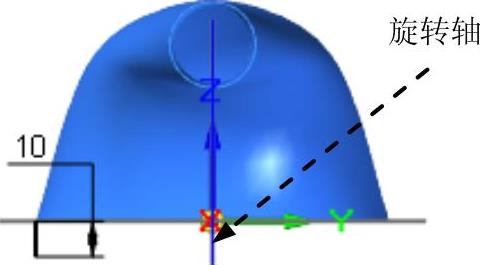

图24.15 截面草图

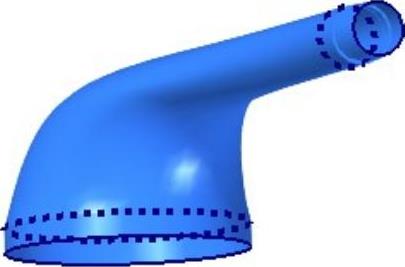

图24.16 缝合曲面

Step12.创建图21.17所示的加厚曲面1。选择978-7-111-60568-3-Chapter24-54.jpg区域978-7-111-60568-3-Chapter24-55.jpg中的978-7-111-60568-3-Chapter24-56.jpg命令,选择整个缝合曲面作为加厚曲面,在“加厚”命令条的978-7-111-60568-3-Chapter24-57.jpg文本框中输入值2.5。在图24.18箭头所指的方向单击鼠标左键。单击978-7-111-60568-3-Chapter24-58.jpg按钮,完成加厚曲面1的创建,单击978-7-111-60568-3-Chapter24-59.jpg按钮。

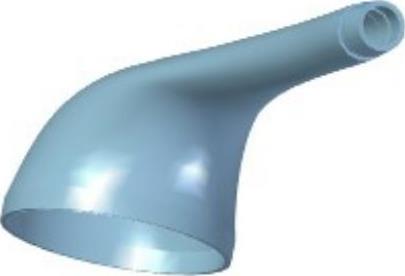

图24.17 加厚曲面1

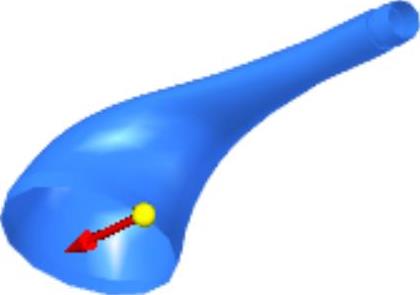

图24.18 加厚方向

Step13.后面的详细操作过程请参见随书光盘中video\ch24\reference\文件下的语音视频讲解文件muzzle-r02.exe。
