实例概述
本实例充分运用了有界曲面、布尔、蓝面、投影、除料扫掠、镜像、拔模、阵列及孔等特征命令,读者在学习设计此零件的过程中应灵活运用这些特征,注意方向的选择以及参考的选择,下面介绍其设计过程。零件模型及路径查找器如图22.1所示。

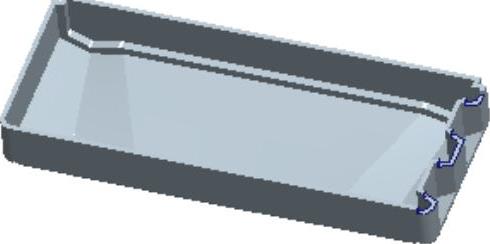

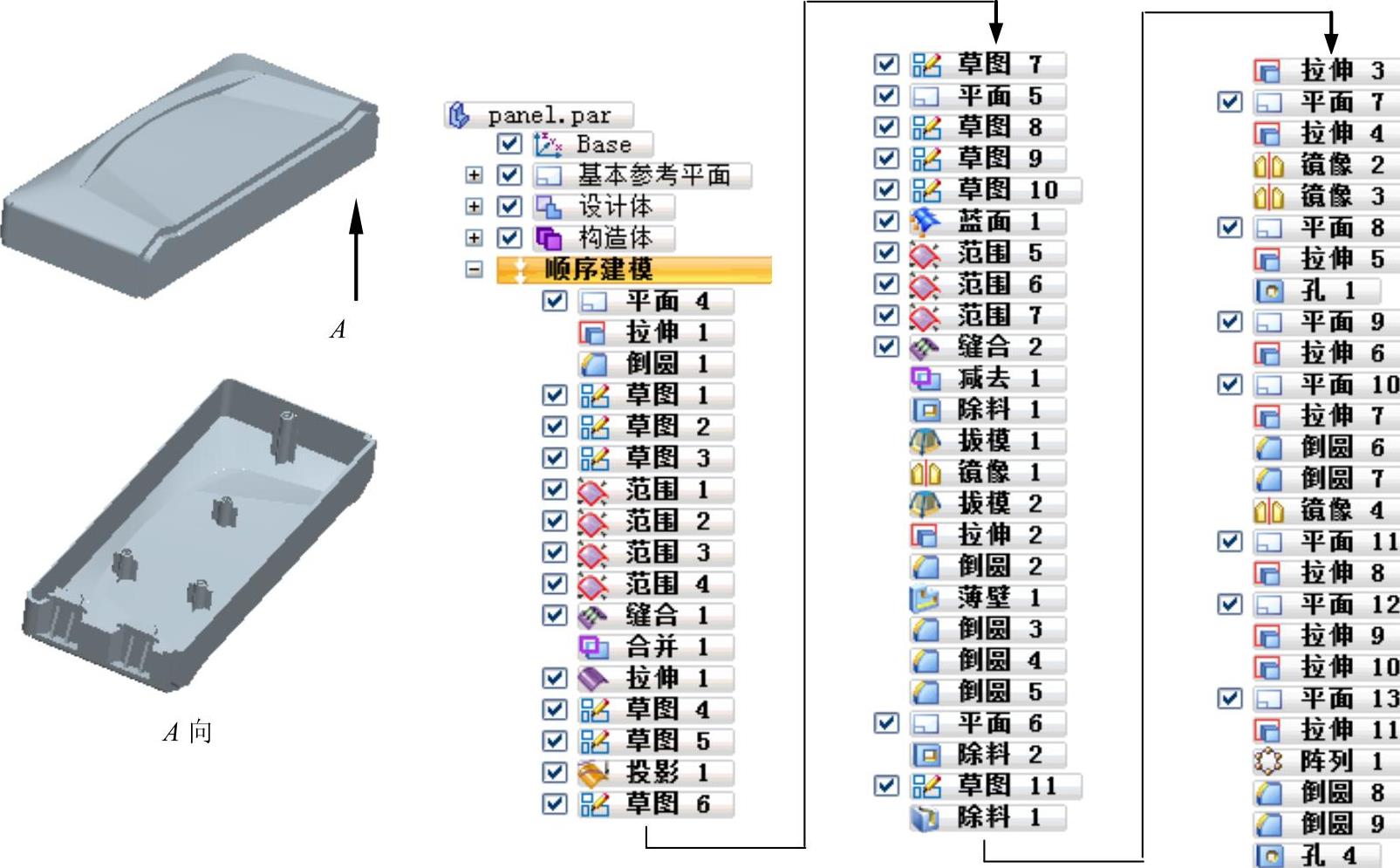

图22.1 零件模型及路径查找器
Step1.新建一个零件模型,进入建模环境。
Step2.创建图22.2所示的平面4。在区域中单击
按钮,选择
选项;选取俯视图(XY)平面作为参考平面,在
下拉列表中输入偏移距离值10,偏移方向为Z轴负方向,单击完成平面4的创建。

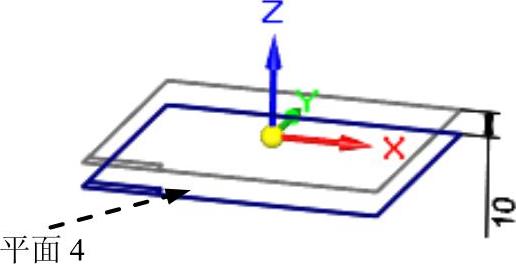

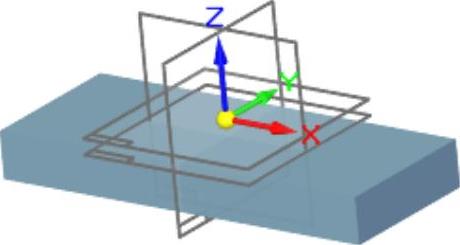

图22.2 平面4

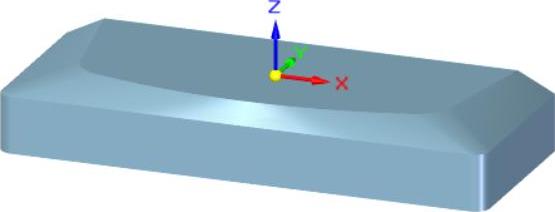

Step3.创建图22.3所示的拉伸特征1。在区域中单击
按钮,选取平面4作为草图平面,绘制图22.4所示的截面草图,在“拉伸”命令条中单击
按钮,确认
与
按钮未被按下,在
下拉列表中输入值30,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征1的创建。
图22.3 拉伸特征1

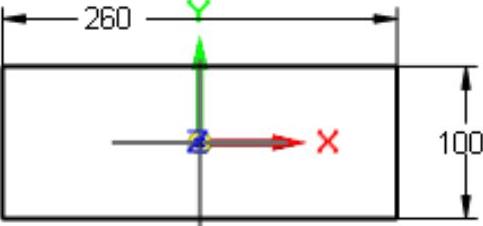

图22.4 截面草图

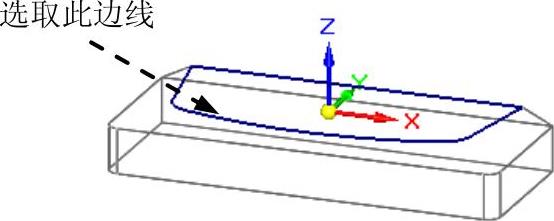

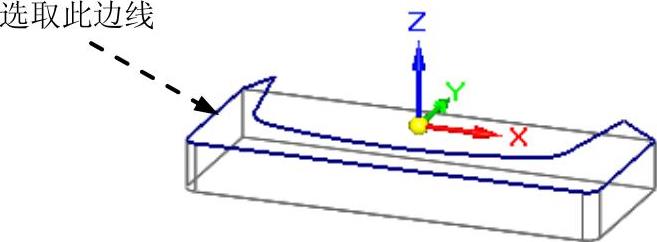

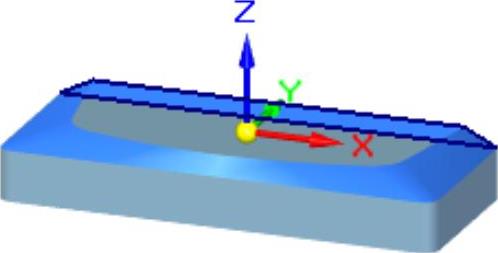

Step4.创建图22.5b所示的倒圆特征1。选取图22.5a所示的模型边线为倒圆的对象,倒圆半径值为8。

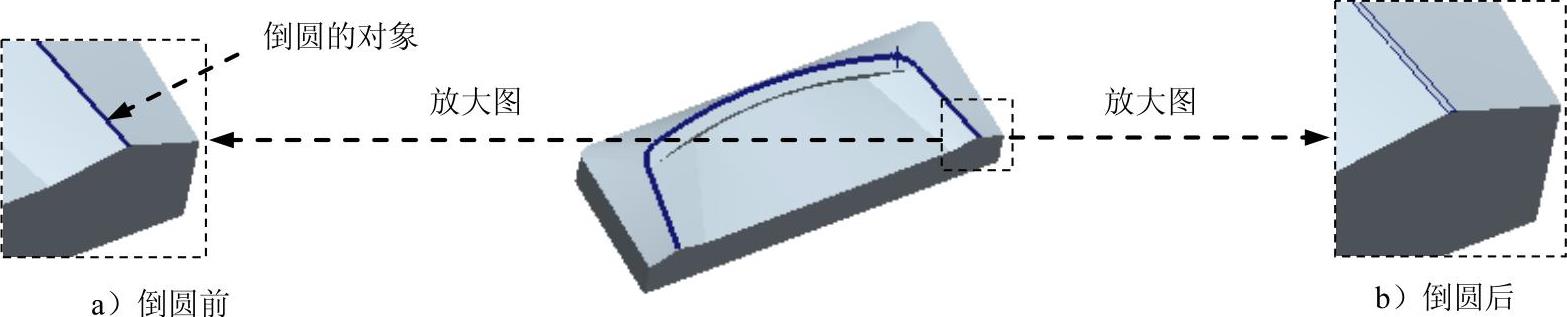

图22.5 倒圆特征1
Step5.创建草图1(本步的详细操作过程请参见随书光盘中video\ch22\reference\文件下的语音视频讲解文件panel-r01.exe)。
Step6.创建草图2(本步的详细操作过程请参见随书光盘中video\ch22\reference\文件下的语音视频讲解文件panel-r02.exe)。

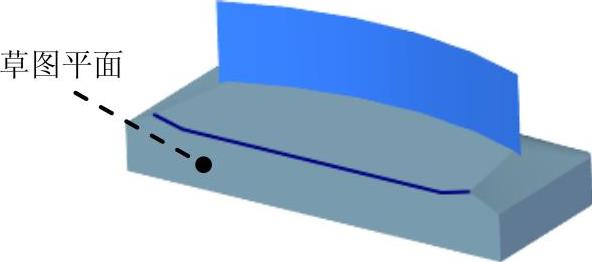

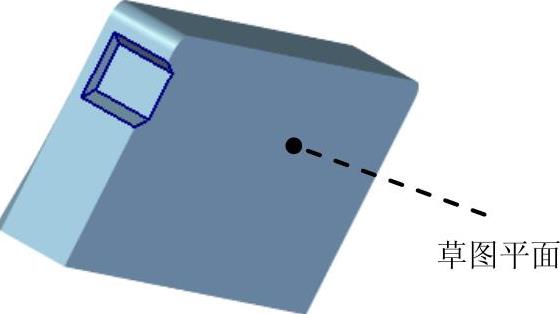

Step7.创建图22.6所示的草图3。在区域中单击
按钮,选取图22.6所示的模型表面作为草图平面,绘制图22.7所示的草图3。
图22.6 草图3(建模环境)

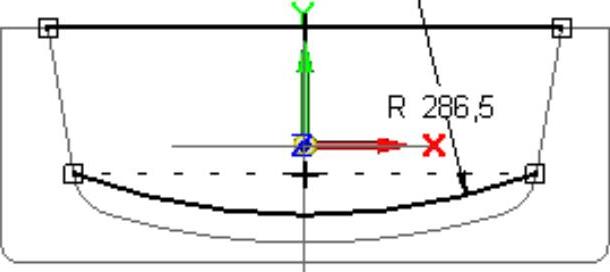

图22.7 草图3(草绘环境)
Step8.创建图22.8所示的有界曲面1,选择区域中的

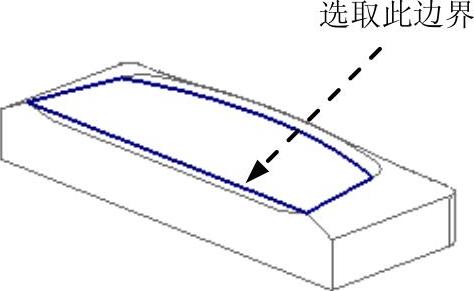

命令,选取图22.9所示的边线为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面1的创建。单击
按钮。
图22.8 有界曲面1

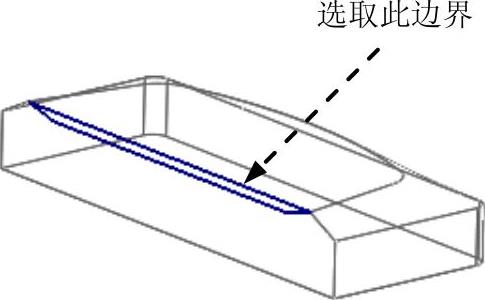

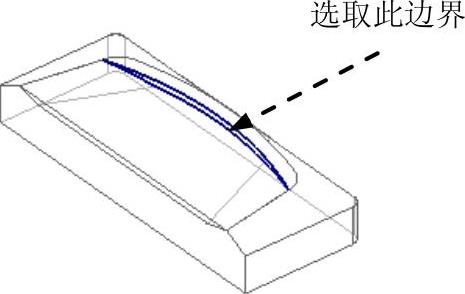

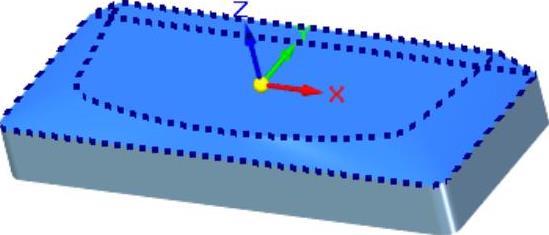

图22.9 定义边界边
Step9.创建图22.10所示的有界曲面2,选择区域中的
命令,选取图22.11所示的边线为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面2的创建。单击
按钮。
图22.10 有界曲面2
图22.11 定义边界边
Step10.创建图22.12所示的有界曲面3,选择区域中的
命令,选取图22.13所示的边线为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面3的创建。单击
按钮。
图22.12 有界曲面3
图22.13 定义边界边
Step11.创建图22.14所示的有界曲面4,选择区域中的
命令,选取图22.14所示的边线为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面4的创建,单击
按钮。
图22.14 有界曲面4
Step12.创建图22.15所示的缝合曲面1。单击区域
命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击
按钮;在路径查找器中选取
、
、
及
为缝合对象,单击右键;在系统弹出的对话框中单击
按钮,单击
按钮,完成缝合曲面1的创建,单击
按钮。
Step13.创建图22.16所示的合并特征1。选择区域中
后的小三角,单击“合并”按钮
,然后在图形区中选取缝合曲面1,单击右键,单击
按钮,完成合并特征1的创建。

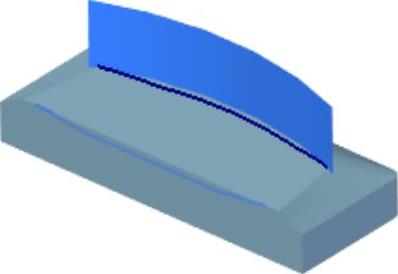

Step14.创建图22.17所示的拉伸曲面1。选择区域中的
命令,选取俯视图(XY)平面作为草图平面,绘制图22.18所示的截面草图,选择命令条中的“对称拉伸”按钮
,在
下拉列表中输入值100,并按Enter键;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸曲面1的创建。
图22.15 缝合曲面1
图22.16 合并特征1
图22.17 拉伸曲面1

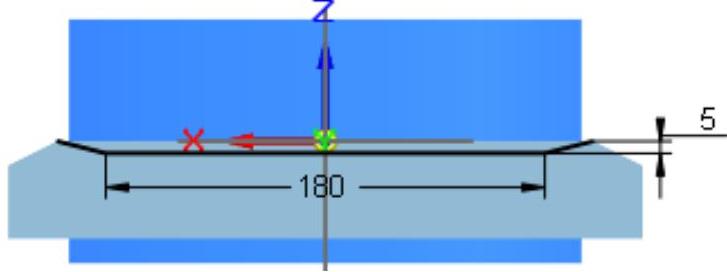

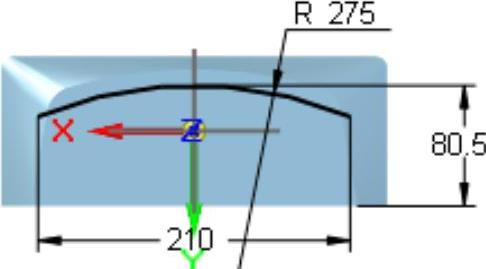

图22.18 截面草图
Step15.创建图22.19所示的草图4。在区域中单击
按钮,选取图22.19所示的模型表面作为草图平面,绘制图22.20所示的草图4。

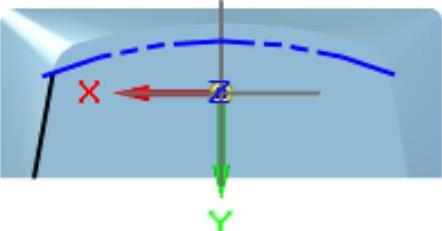

图22.19 草图4(建模环境)
图22.20 草图4(草绘环境)
Step16.创建图22.21所示的草图5。在区域中单击
按钮,选取图22.21所示的模型表面作为草图平面,绘制图22.22所示的草图5。

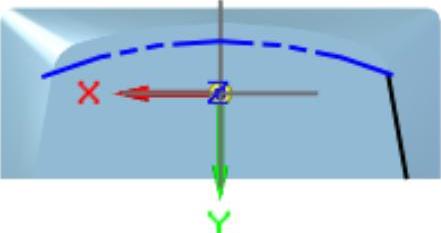

图22.21 草图5(建模环境)

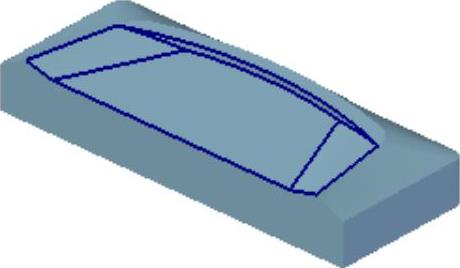

图22.22 草图5(草绘环境)

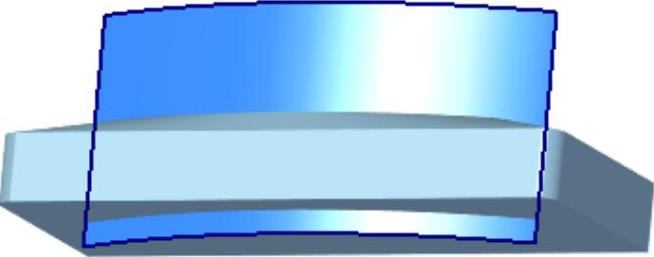

Step17.创建图22.23所示草图5的投影。在选项卡的
区域中单击
命令,选取草图5作为投影曲线,然后右击;选取图22.24所示的曲面作为投影面,然后右击;选择图22.24所示的方向,使投影方向朝向投影面,然后在箭头所示一侧单击左键;单击
按钮,完成投影曲线的创建,单击
按钮。

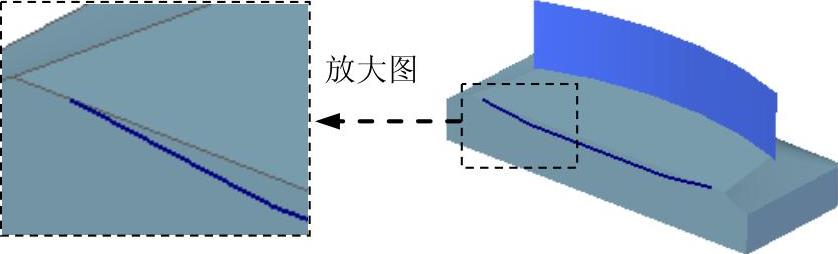

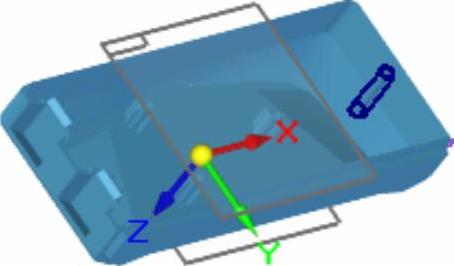

图22.23 草图5的投影

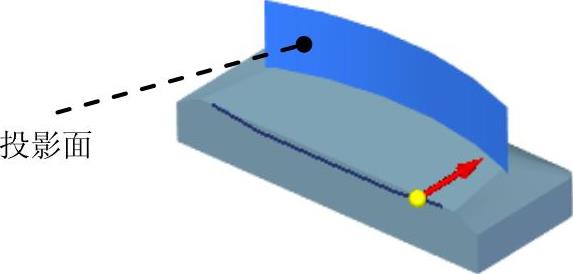

图22.24 定义投影参照

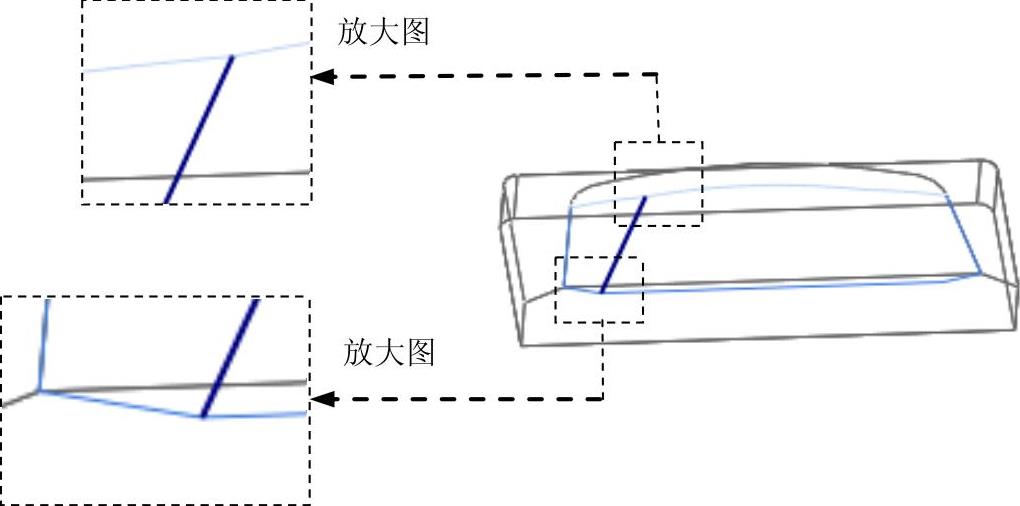

Step18.创建图22.25所示的草图6。在区域中单击
按钮,选取俯视图(XY)平面作为草图平面,绘制图22.26所示的草图6。
说明:直线的端点与投影线的端点重合。

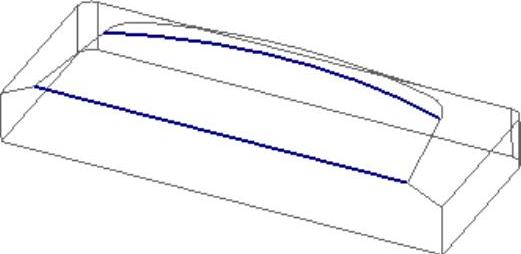

图22.25 草图6(建模环境)

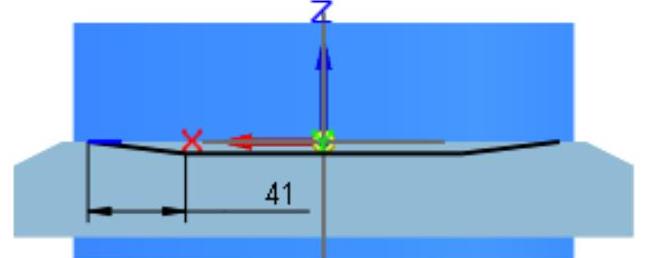

图22.26 草图6(草绘环境)

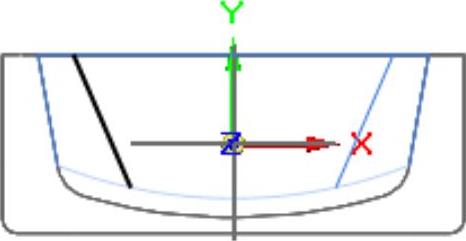

Step19.创建图22.27所示的草图7。在区域中单击
按钮,选取图俯视图(XY)平面作为草图平面,绘制图22.27所示的草图7。

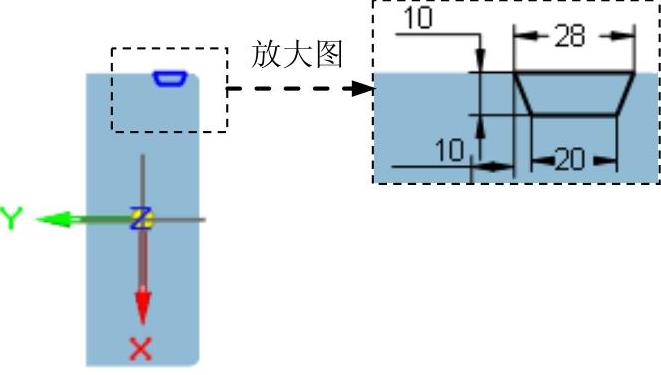

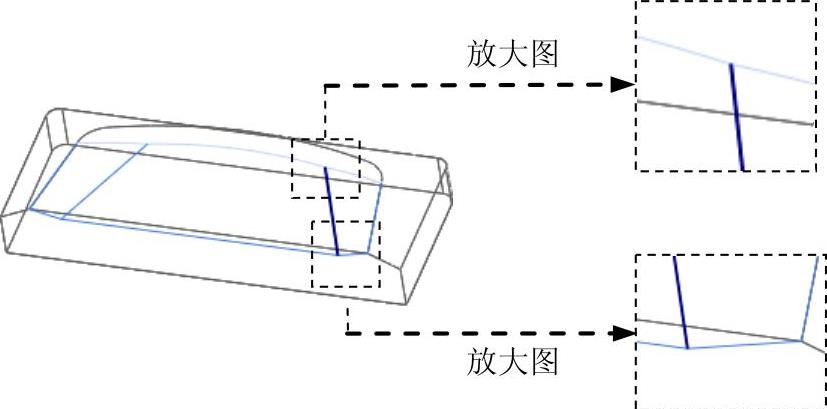

图22.27 草图7
Step20.创建图22.28所示的平面5。在区域中单击
按钮,选择

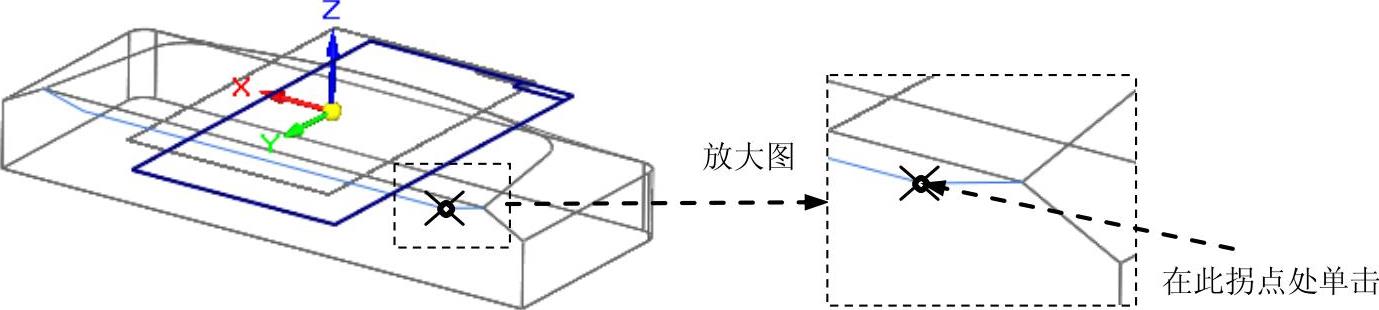

选项;选取俯视图(XY)平面为参考平面,在图22.28所示草图4的拐点处单击完成平面5的创建。

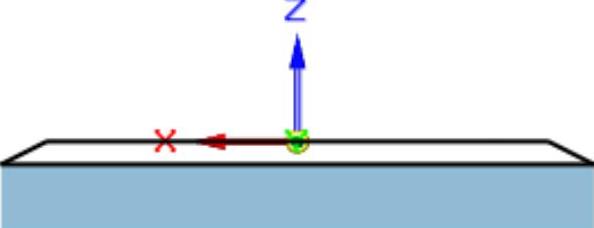

图22.28 平面5
Step21.创建图22.29所示的草图8。在区域中单击
按钮,选取平面5作为草图平面,绘制图22.30所示的草图8。
图22.29 草图8(建模环境)

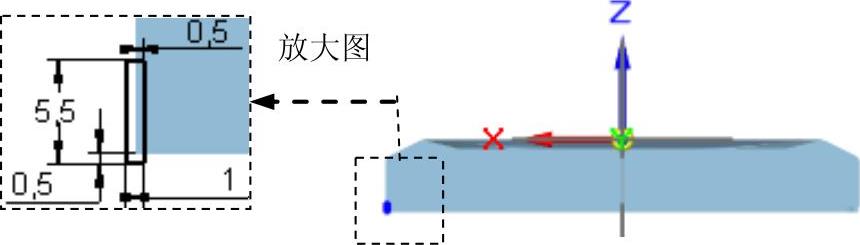

图22.30 草图8(草绘环境)
Step22.创建图22.31所示的草图9。在区域中单击
按钮,选取平面5作为草图平面,绘制图22.32所示的草图9。
图22.31 草图9(建模环境)
图22.32 草图9(草绘环境)
Step23.创建图22.33所示的草图10。在区域中单击
按钮,选取俯视图(XY)作为草图平面,绘制图22.34所示的草图10。
图22.33 草图10(建模环境)
图22.34 草图10(草绘环境)

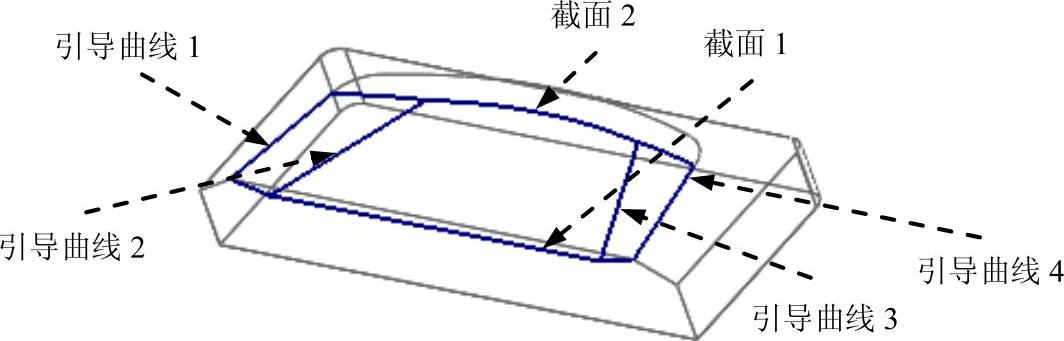

Step24.创建图22.35所示的蓝面1。选择区域中的
命令,选取图22.35所示的截面1,单击右键;选取截面2,单击右键,在“蓝面”命令条中单击
按钮,选取图22.35所示的引导曲线1,单击右键;选取引导曲线2,单击右键;选取引导曲线3,单击右键;选取引导曲线4,单击两次右键;单击
按钮,单击
按钮,完成蓝面1的创建。
图22.35 蓝面1
Step25.创建图22.36所示的有界曲面5,选择区域中的
命令,选取图22.36所示边界为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面5的创建。单击
按钮。
Step26.创建图22.37所示的有界曲面6,选择区域中的
命令,选取图22.37所示边界为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面6的创建。单击
按钮。
Step27.创建图22.38所示的有界曲面7,选择区域中的
命令,选取图22.38所示边界为曲面的边界边,单击两次右键。单击
按钮,完成有界曲面7的创建。单击
按钮。
图22.36 有界曲面5
图22.37 有界曲面6
图22.38 有界曲面7
Step28.创建图22.39所示的缝合曲面2。单击区域的
命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击
按钮;在路径查找器中选取蓝面1、范围5、范围6及范围7为缝合对象,单击右键;在系统弹出的快捷菜单中单击
按钮,单击
按钮,完成缝合曲面2的创建,单击
按钮。
Step29.创建图22.40所示的减去特征1。选择区域中
后的小三角,单击“减去”按钮
,在图形区选取缝合曲面2,单击右键,单击
按钮,完成减去特征1的创建。
图22.39 缝合曲面2
图22.40 减去特征1
Step30.创建图22.41所示的除料特征1。在区域中单击
按钮,选取图22.41所示的模型表面作为草图平面,绘制图22.42所示的截面草图;绘制完成后,单击
按钮,选择命令条中的“有限范围”按钮
,在
下拉列表中输入值25,然后按Enter键,在需要移除材料的一侧单击鼠标左键,单击
按钮,单击
按钮,完成除料特征1的创建。

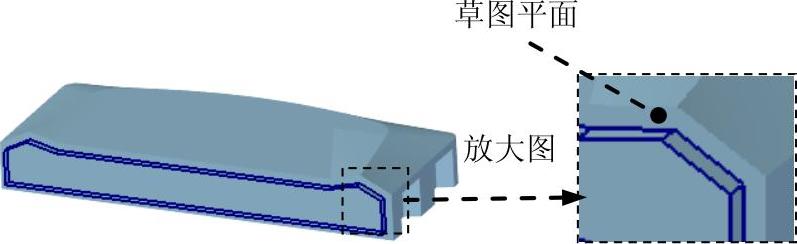

图22.41 除料特征1

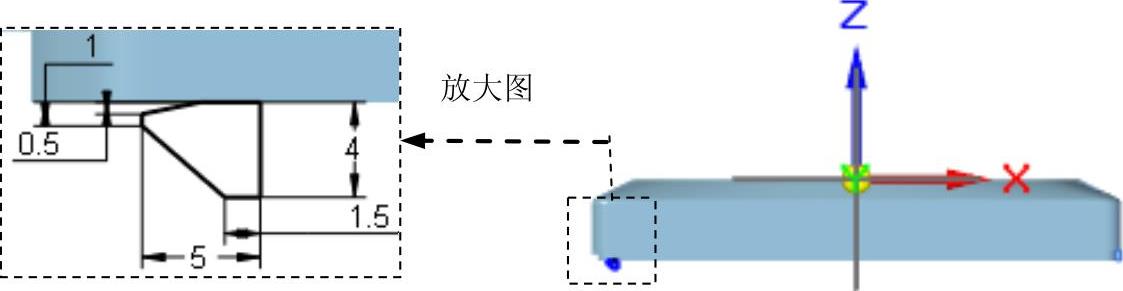

图22.42 截面草图
Step31.创建图22.43b所示的拔模特征1。在区域中单击
按钮,单击
按钮,选择拔模类型为
,单击
按钮;选取图22.43a所示的面1为拔模参考面,选取图22.43a所示的面2为要拔模的面。在“拔模”命令条的拔模角度区域的文本框中输入角度值20,单击鼠标右键。然后单击
按钮。移动鼠标将拔模方向调整至图22.43a所示的方向后单击,单击
按钮,单击
按钮,完成拔模特征1的创建。

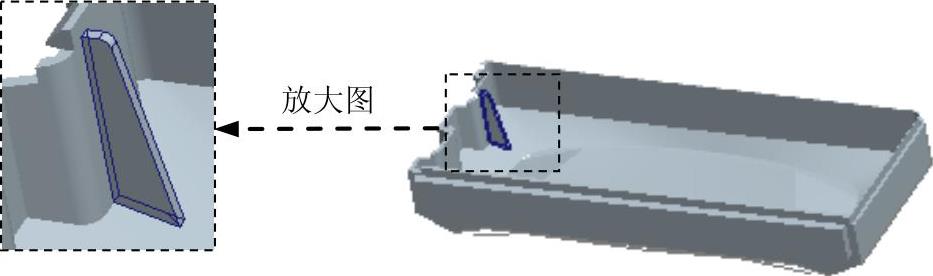

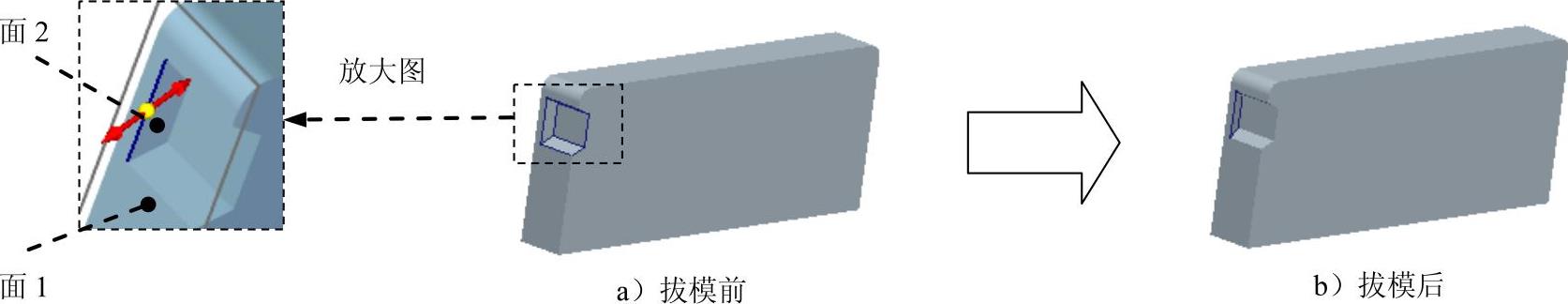

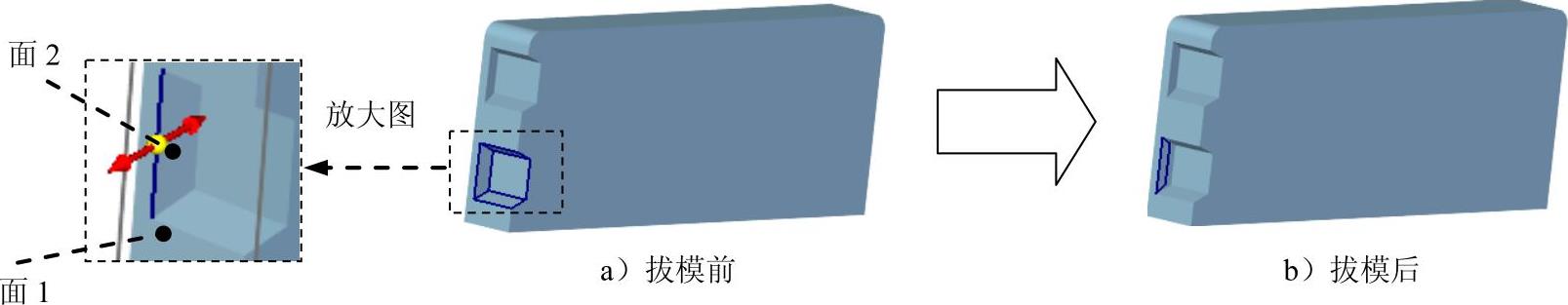

图22.43 拔模特征1
Step32.创建图22.44b所示的镜像特征1,在区域中单击
命令,在路径查找器中选取除料1作为镜像特征,单击
按钮,完成特征的选取;选取前视图(XZ)平面作为镜像中心平面,单击“镜像”命令条中的
按钮,完成镜像特征1的创建。

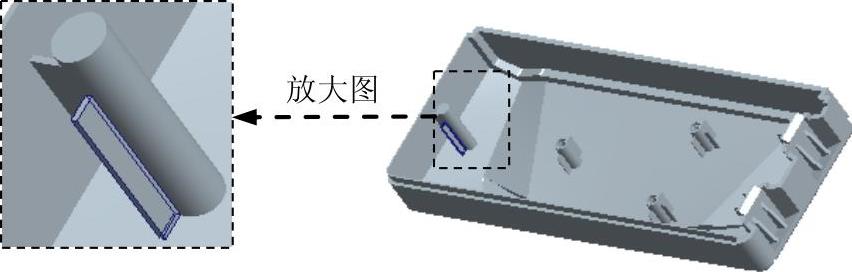

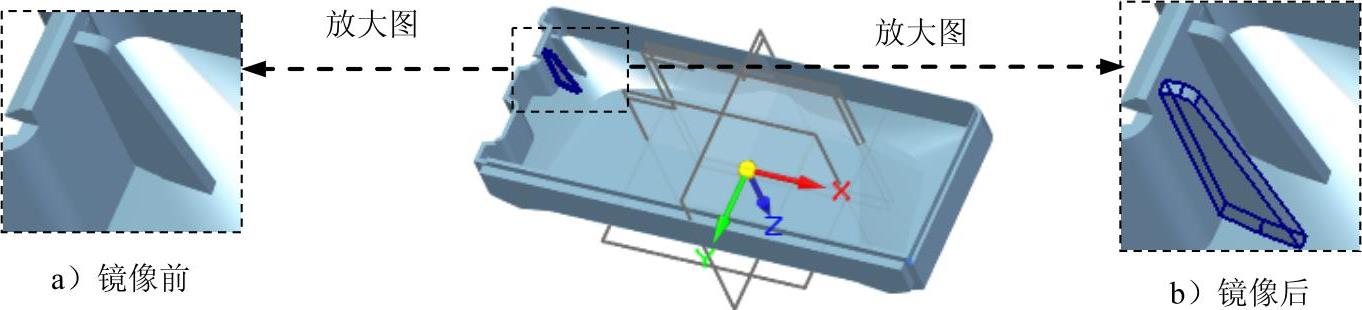

图22.44 镜像特征1
Step33.创建图22.45b所示的拔模特征2。在区域中单击
按钮,单击
按钮,选择拔模类型为
,单击
按钮;选取图22.45a所示的面1为拔模参考面,选取图22.45a所示的面2为要拔模的面。在“拔模”命令条的拔模角度区域的文本框中输入角度值为20,单击鼠标右键;然后单击
按钮。移动鼠标将拔模方向调整至图22.45a所示的方向后单击,单击
按钮,单击
按钮,完成拔模特征2的创建。
图22.45 拔模特征2
Step34.创建图22.46所示的拉伸特征2。在区域中单击
按钮,选取图22.46所示的模型表面作为草图平面,绘制图22.47所示的截面草图,确认
与
按钮未被按下,在
下拉列表中输入值5,并按Enter键,拉伸方向为Y轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征2的创建。

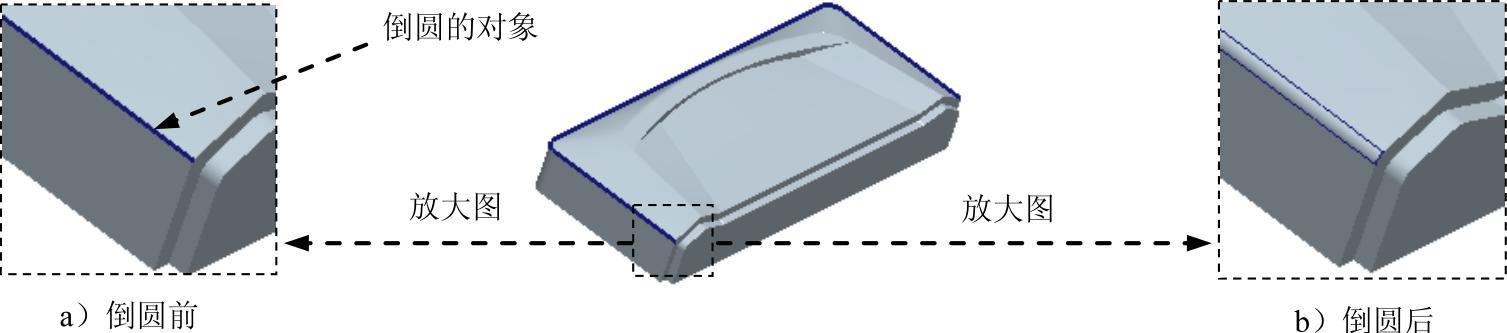

Step35.创建图22.48b所示的倒圆特征2。选取图22.48a所示的模型边线为倒圆的对象,倒圆半径值为5。
图22.46 拉伸特征2
图22.47 截面草图
Step36.创建图22.49b所示的薄壁特征1。在区域中单击
按钮,在“薄壁”命令条的
文本框中输入薄壁厚度值1.0,然后右击;选择图22.49a所示的模型表面作为要移除的面,然后右击;单击“薄壁”命令条中的
按钮,单击
按钮,完成薄壁特征1的创建。

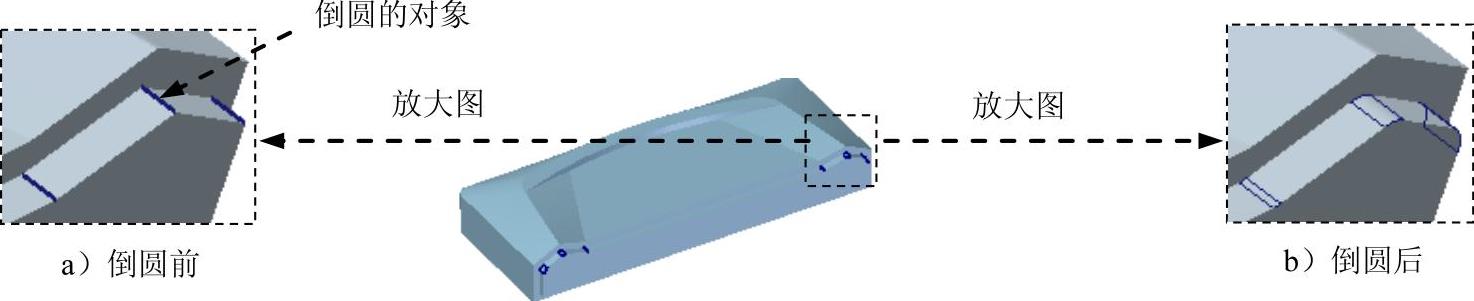

图22.48 倒圆特征2

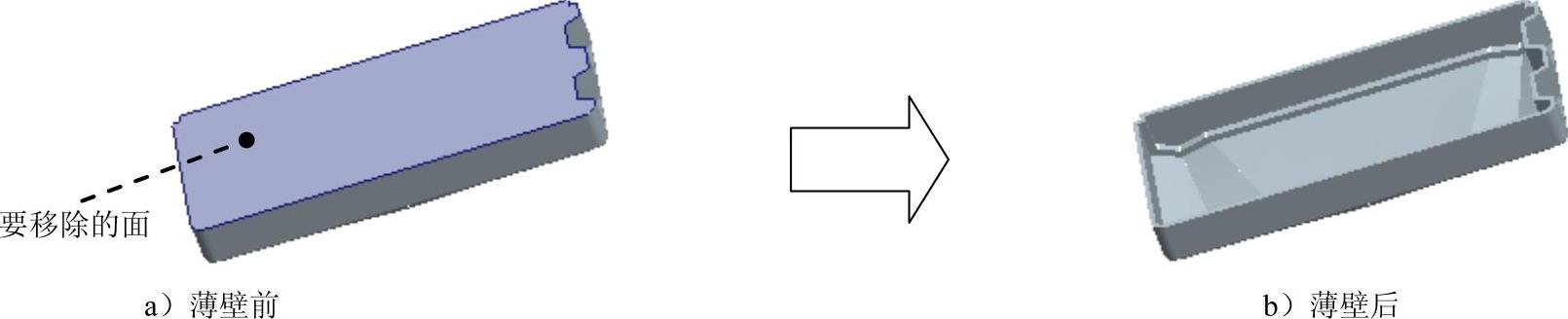

图22.49 薄壁特征1

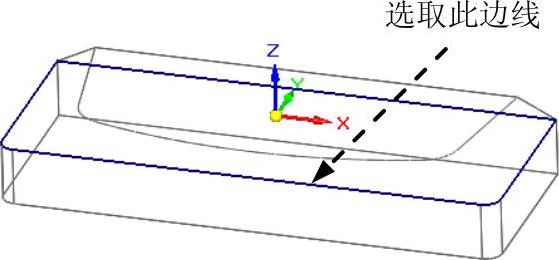

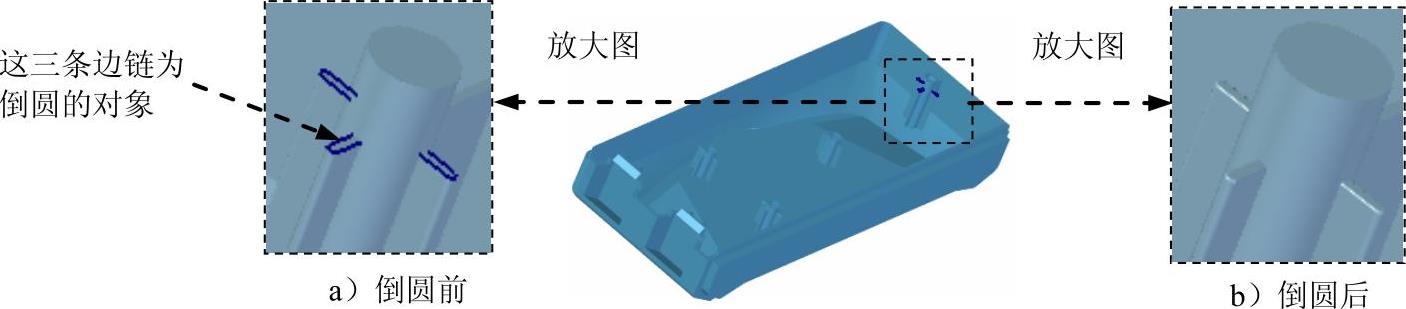

Step37.创建图22.50b所示的倒圆特征3。选取图22.50a所示的模型边线为倒圆的对象,倒圆半径值为5。
(www.daowen.com)

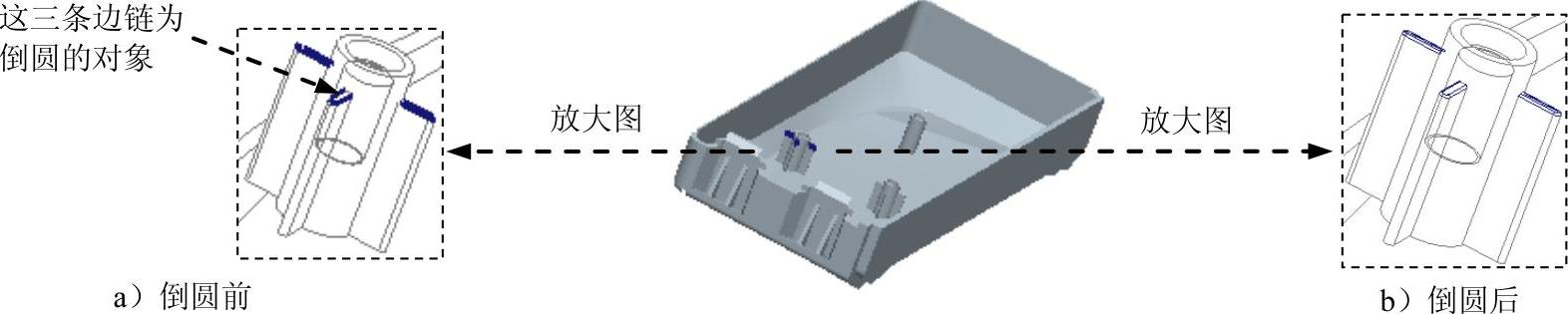

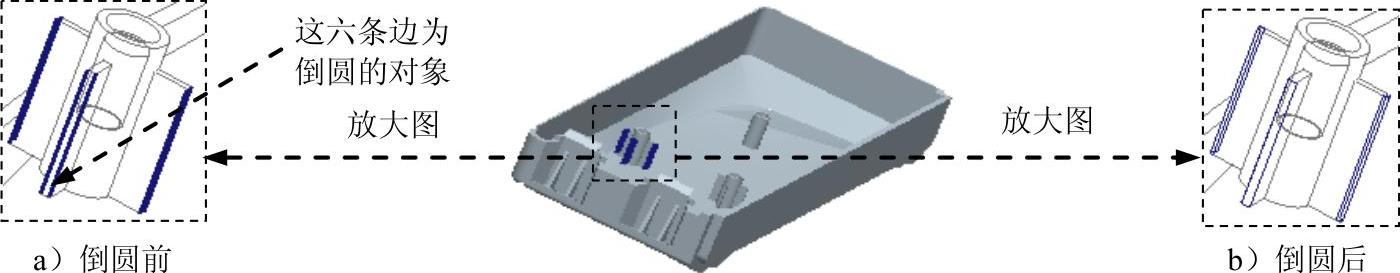

图22.50 倒圆特征3
Step38.创建图22.51b所示的倒圆特征4。选取图22.51a所示的模型边线为倒圆的对象,倒圆半径值为3。
Step39.创建图22.52b所示的倒圆特征5。选取图22.52a所示的模型边线为倒圆的对象,倒圆半径值为5。
图22.51 倒圆特征4
Step40.创建图22.53所示的平面6。在区域中单击
按钮,选择
选项;选取前视图(XZ)作为参考平面,在
下拉列表中输入偏移距离值25,偏移方向为Y轴负方向,单击完成平面6的创建。
图22.52 倒圆特征5

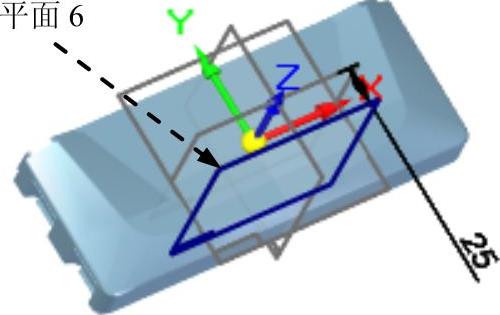

图22.53 平面6

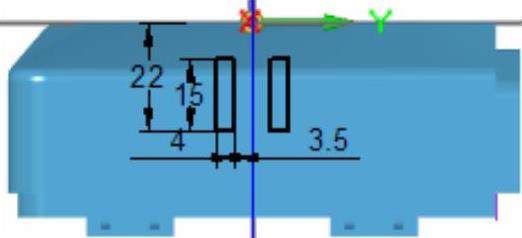

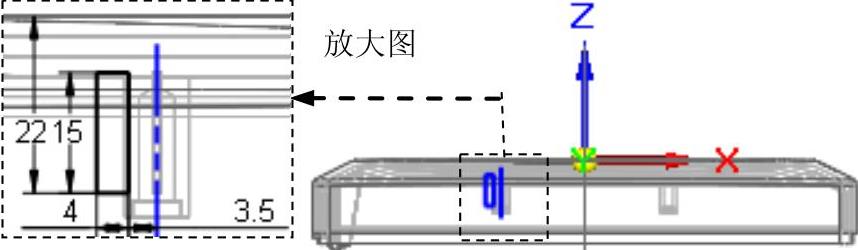

Step41.创建图22.54所示的除料特征2。在区域中单击
按钮,选取前视图(XZ)平面作为草图平面,绘制图22.55所示的截面草图;绘制完成后,单击
按钮,在命令条中选择“非对称延伸”按钮
,选择“贯通”按钮
,除料方向为Y轴正方向,单击左键,选择命令条中的“有限范围”按钮
,在
下拉列表中输入值45,除料方向为Y轴负方向,单击左键;单击
按钮,单击
按钮,完成除料特征2的创建。
图22.54 除料特征2

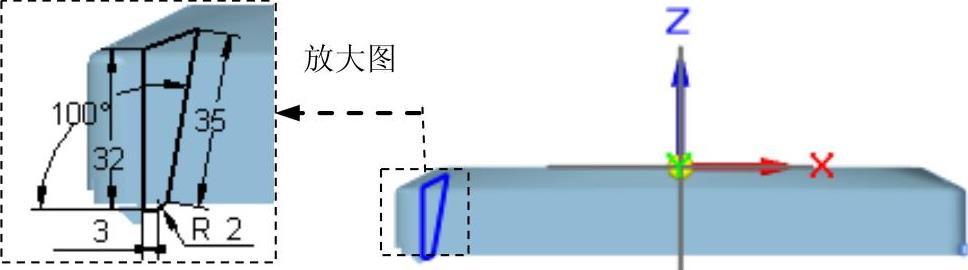

图22.55 截面草图

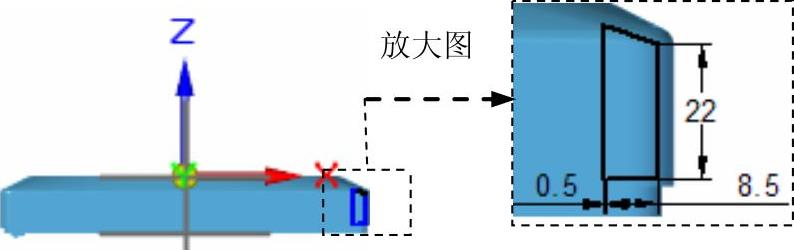

Step42.创建图22.56所示的草图11。在区域中单击
按钮,选取图22.56所示的模型表面作为草图平面,绘制图22.57所示的草图11。

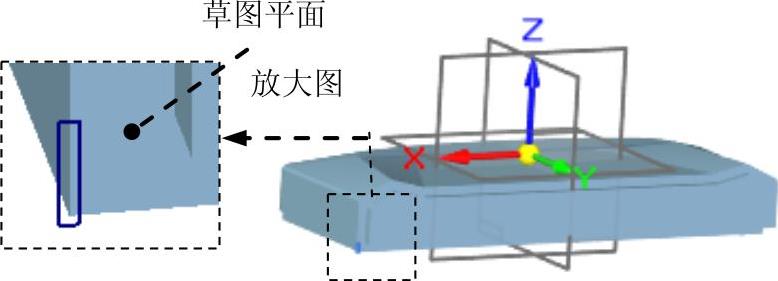

图22.56 草图11(建模环境)
图22.57 草图11(草绘环境)

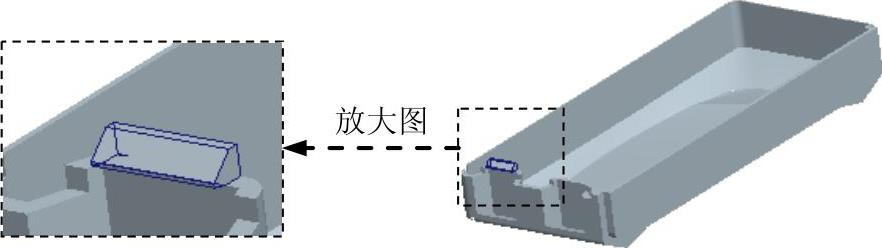

Step43.创建图22.58所示的除料扫掠特征。在区域中单击
后的小三角,选择
命令,在“扫掠”对话框的
区域中选中
单选项。其他参数接受系统默认设置值,单击
按钮;在“创建起源”选项下拉列表中选择
选项,选取图22.59所示的模型边线作为扫掠轨迹曲线,然后右击,选取草图11作为扫掠截面,单击
按钮,单击
按钮,完成除料扫掠特征的创建。

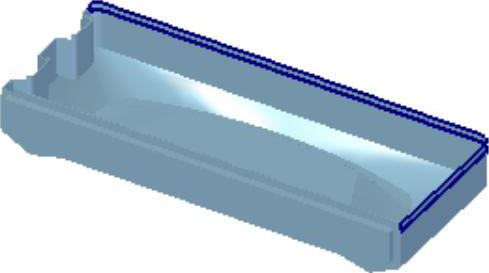

图22.58 除料扫掠特征

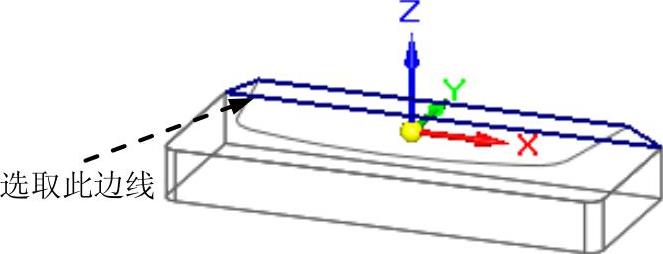

图22.59 除料扫掠路径

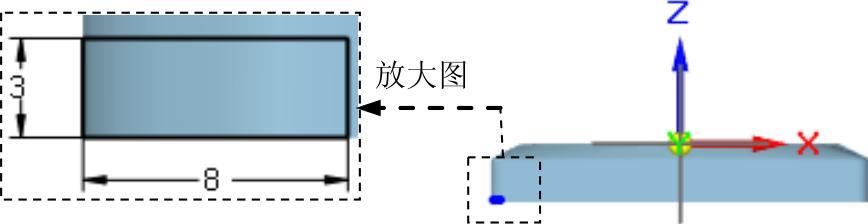

Step44.创建图22.60所示的拉伸特征3。在区域中单击
按钮,选取平面6作为草图平面,绘制图22.61所示的截面草图,选择“拉伸”命令条中的“对称延伸”按钮
,在
下拉列表中输入值18,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征3的创建。
图22.60 拉伸特征3
图22.61 截面草图
Step45.创建图22.62所示的平面7。在区域中单击
按钮,选择
选项;选取平面6作为参考平面,在
下拉列表中输入偏移距离值5,偏移方向为Y轴负方向,单击完成平面7的创建。

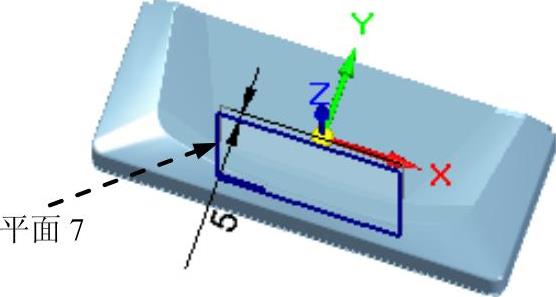

图22.62 平面7
Step46.创建图22.63所示的拉伸特征4。在区域中单击
按钮,选取平面7作为草图平面,绘制图22.64所示的截面草图,选择命令条中的“对称延伸”按钮
,在
下拉列表中输入值2,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征4的创建。
图22.63 拉伸特征4
图22.64 截面草图

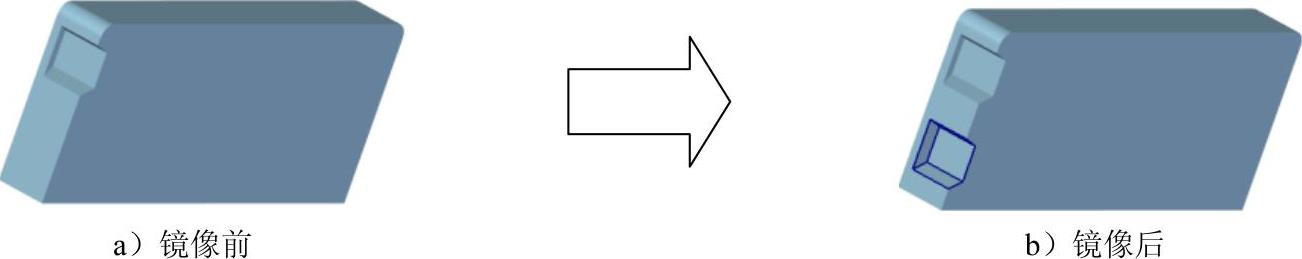

Step47.创建图22.65b所示的镜像特征2,在区域中单击
命令,在路径查找器中选取
作为镜像特征,单击
按钮完成特征的选取;选取平面6作为镜像中心平面,单击“镜像”命令条中的
按钮,完成镜像特征2的创建。

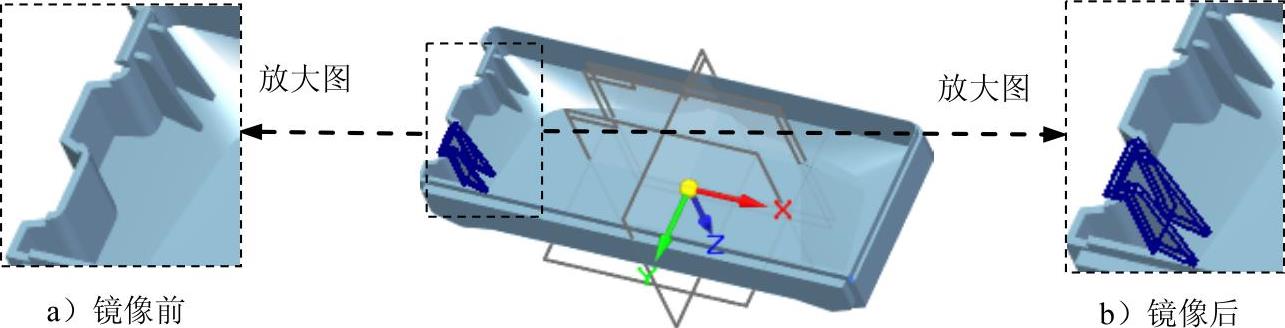

图22.65 镜像特征2
Step48.创建图22.66b所示的镜像特征3,在区域中单击
命令,在路径查找器中选取拉伸3、拉伸4及镜像2作为镜像特征,单击
按钮完成特征的选取;选取前视面(XZ)平面作为镜像中心平面,单击“镜像”命令条中的
按钮,完成镜像特征3的创建。
图22.66 镜像特征3
Step49.创建图22.67所示的平面8。在区域中单击
按钮,选择
选项;选取俯视图(XY)平面作为参考平面,在
下拉列表中输入偏移距离值25,偏移方向为Z轴负方向,单击完成平面8的创建。
Step50.创建图22.68所示的拉伸特征5。在区域中单击
按钮,选取平面8作为草图平面,绘制图22.69所示的截面草图,在“拉伸”命令条中单击
按钮,确认
与
按钮不被按下,选择“穿透下一个”按钮
,并按Enter键,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征5的创建。

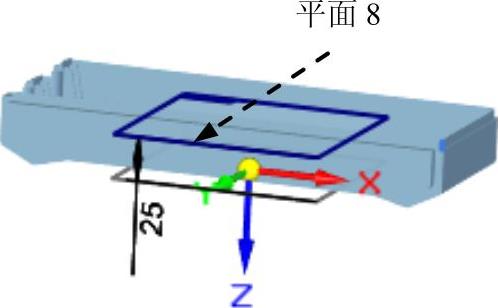

图22.67 平面8

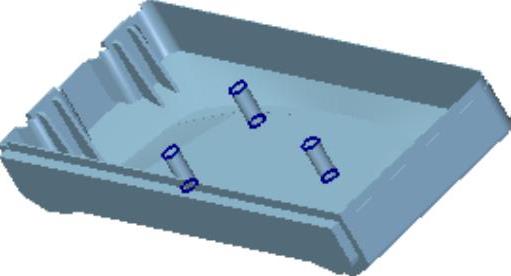

图22.68 拉伸特征5

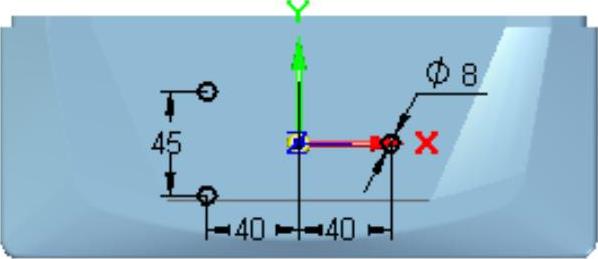

图22.69 截面草图
Step51.创建图22.70所示的孔特征1。
(1)定义孔的参数。在区域中单击
按钮,单击
按钮,在“孔选项”对话框中选择“沉头孔”选项
,在“标称直径”
下拉列表中选择5,在“沉头直径”
下拉列表中输入值6,在“沉头深度”
下拉列表中输入值2,选中
复选框,并在其下拉列表中选择
选项,在
下拉列表中选择
选项,选中
单选项,在
区域选择延伸类型为
,在
文本框中输入值15,选中
复选框,孔深类型选择
,单击
按钮。完成孔参数的设置。

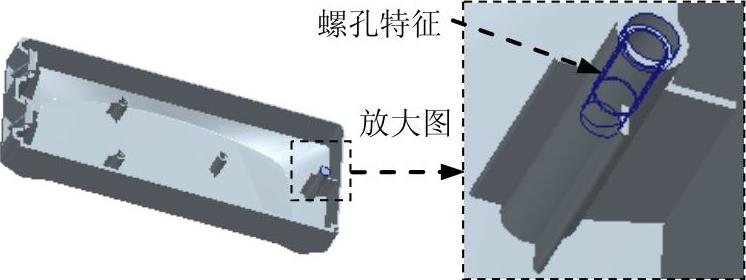

图22.70 孔特征1
(2)定义孔的放置面。选取平面8所示的表面为孔的放置面,单击完成孔的放置。
(3)编辑孔的定位。为孔添加图22.71所示的同轴约束,约束完成后,单击按钮,退出草图绘制环境。
(4)调整孔的方向。移动鼠标调整孔的方向为Z轴正方向。
(5)单击该命令条中的按钮。单击
按钮,完成孔特征1的创建。

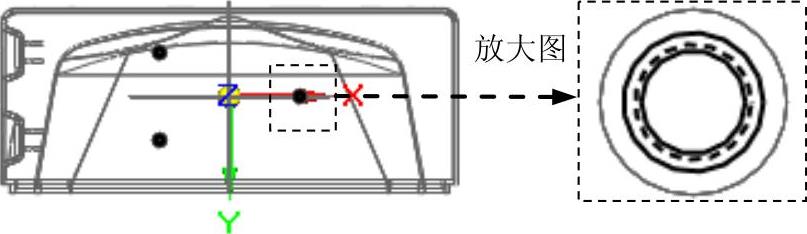

图22.71 孔的位置约束
Step52.创建图22.72所示的平面9。在区域中单击
按钮,选择
选项;选取右视图(YZ)平面作为参考平面,在

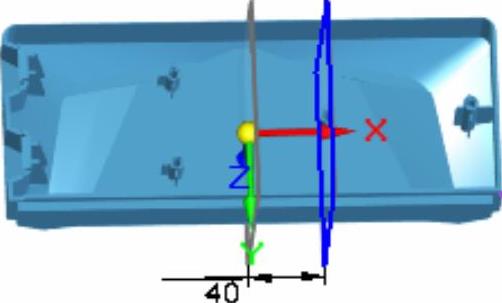

下拉列表中输入偏移距离值40,偏移方向为X轴负方向,单击完成平面9的创建。
Step53.创建图22.73所示的拉伸特征6。在区域中单击
按钮,选取平面8作为草图平面,绘制图22.74所示的截面草图,在“拉伸”命令条中单击
按钮,选择命令条中的“对称延伸”按钮
,在
下拉列表中输入值1,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征6的创建。

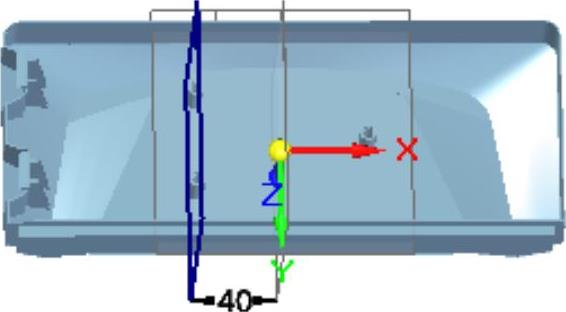

图22.72 平面9

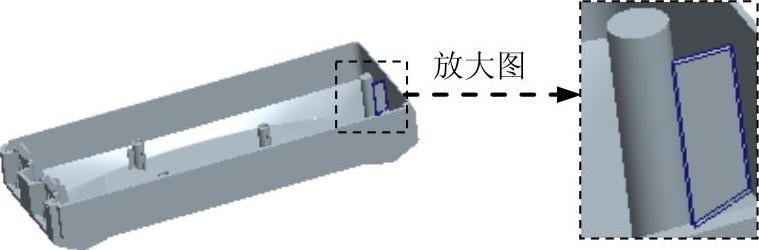

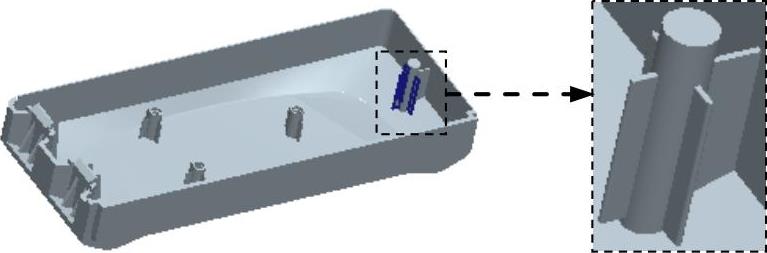

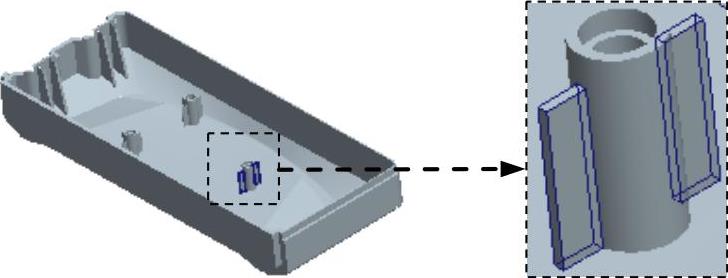

图22.73 拉伸特征6

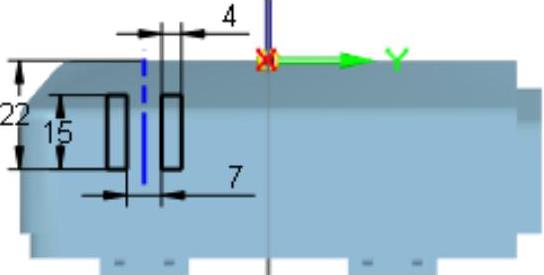

图22.74 截面草图
Step54.创建图22.75所示的平面10。在区域中单击
按钮,选择
选项;选取右视图(YZ)平面作为参考平面,在
下拉列表中输入偏移距离为22.5,偏移方向为Y轴负方向,单击完成平面10的创建。

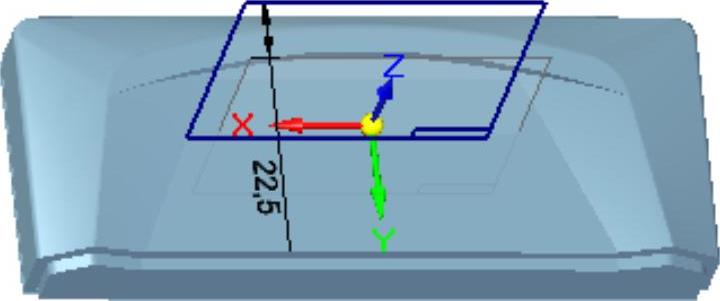

图22.75 平面10
Step55.创建图22.76所示的拉伸特征7。在区域中单击
按钮,选取平面6作为草图平面,绘制图22.77所示的截面草图,在“拉伸”命令条中单击
按钮,选择命令条中的“对称延伸”按钮
,在
下拉列表中输入值1,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征7的创建。

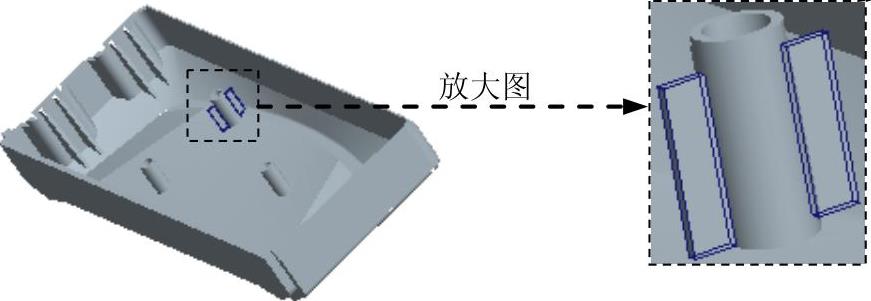

图22.76 拉伸特征7

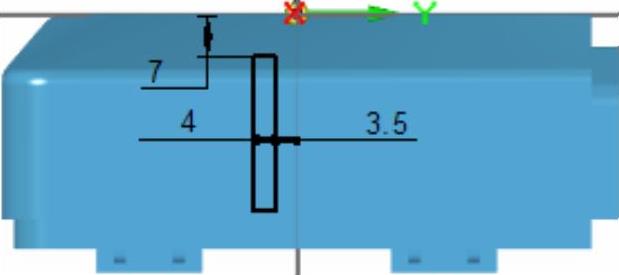

图22.77 截面草图
Step56.创建图22.78b所示的倒圆特征6。选取图22.78a所示的模型边线为倒圆的对象,倒圆半径值为0.5。
图22.78 倒圆特征6
Step57.创建图22.79b所示的倒圆特征7。选取图22.79a所示的模型边线为倒圆的对象,倒圆半径值为0.2。
图22.79 倒圆特征7
Step58.创建图22.80b所示的镜像特征4,在区域中单击
命令,在路径查找器中选取
、
、
与
作为镜像特征,单击
按钮完成特征的选取;选取前视图(XZ)平面作为镜像中心平面,单击“镜像”命令条中的
按钮,完成镜像特征4的创建。
Step59.创建图22.81所示的平面11。在区域中单击
按钮,选择
选项;选取右视图(YZ)平面作为参考平面,在
下拉列表中输入偏移距离值40,偏移方向为X轴正方向,单击完成平面11的创建。
图22.80 镜像特征4
图22.81 平面11
Step60.创建图22.82所示的拉伸特征8。在区域中单击
按钮,选取平面10作为草图平面,绘制图22.83所示的截面草图,在“拉伸”命令条中单击
按钮,选择“拉伸”命令条中的“对称延伸”按钮
,在
下拉列表中输入值1,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征8的创建。
Step61.创建图22.84所示的平面12。在区域中单击
按钮,选择
选项;选取俯视图(XY)平面作为参考平面,在
下拉列表中输入偏移距离值40,偏移方向为Z轴负方向,单击完成平面12的创建。
图22.82 拉伸特征8
图22.83 截面草图
Step62.创建图22.85所示的拉伸特征9。在区域中单击
按钮,选取平面11作为草图平面,绘制图22.86所示的截面草图,在“拉伸”命令条中单击
按钮,确认
与
按钮未被按下,选择“穿透下一个”按钮
,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征9的创建。
Step63.创建图22.87所示的拉伸特征10。在区域中单击
按钮,选取前视图(XZ)平面作为草图平面,绘制图22.88所示的截面草图,在“拉伸”命令条中单击
按钮,选择命令条中的“对称延伸”按钮
,在
下拉列表中输入值1,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征10的创建。

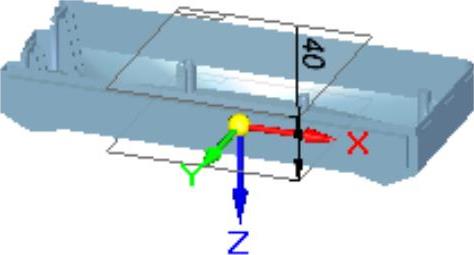

图22.84 平面12
图22.85 拉伸特征9
图22.86 截面草图
图22.87 拉伸特征10
图22.88 截面草图
Step64.创建图22.89所示的平面13。在区域中单击
按钮,选择
选项;选取右视图(YZ)平面作为参考平面,在
下拉列表中输入偏移距离值115,偏移方向为Z轴负方向,单击完成平面13的创建。
Step65.创建图22.90所示的拉伸特征11。在区域中单击
按钮,选取平面6作为草图平面,绘制图22.91所示的截面草图,在“拉伸”命令条中单击
按钮,选择命令条中的“对称延伸”按钮
,在
下拉列表中输入值1,并按Enter键,在图形区空白区域单击;单击“拉伸”命令条中的
按钮,单击
按钮,完成拉伸特征11的创建。

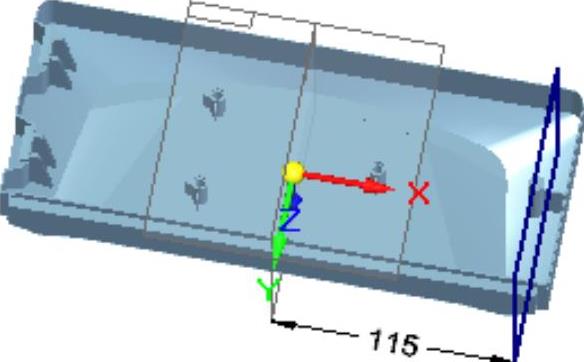

图22.89 平面13
图22.90 拉伸特征11
图22.91 截面草图

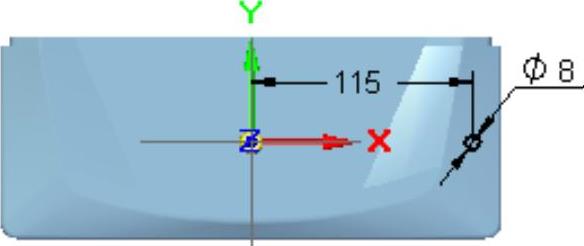

Step66.创建图22.92所示的阵列特征1。在区域中单击
命令后,在路径查找器中选取要阵列的拉伸11,单击
按钮;选取俯视图(XY)平面作为阵列草图平面;单击
区域中的
按钮,绘制图22.93所示的圆(注:圆的大小没有要求),在“阵列”命令条的
下拉列表中选择
选项,在
文本框中输入阵列个数为4,单击左键,单击
按钮,退出草绘环境;在“阵列”命令条中单击
按钮,完成阵列特征1的创建。

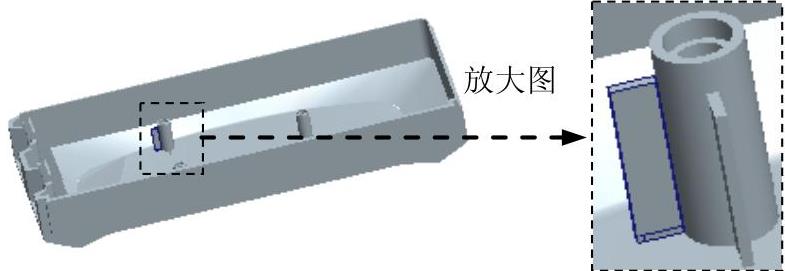

图22.92 阵列特征1
图22.93 环形阵列轮廓

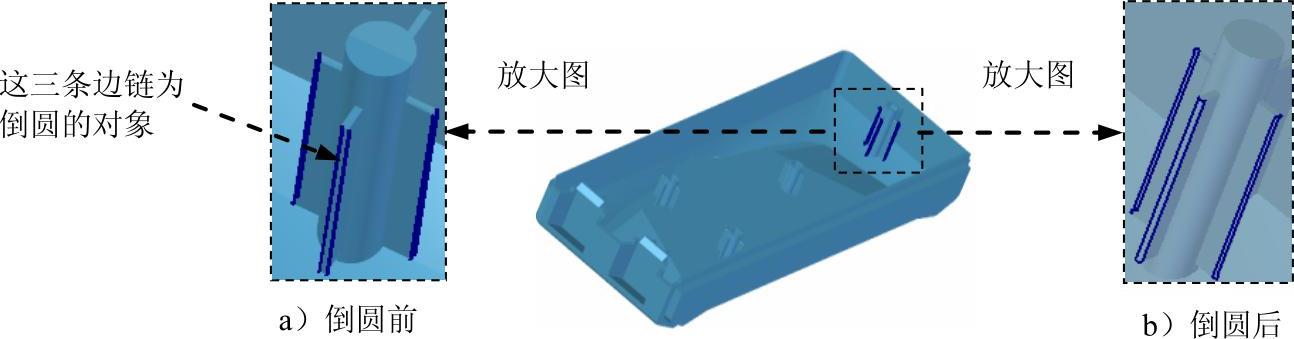

Step67.创建图22.94b所示的倒圆特征8。选取图22.94a所示的模型边线为倒圆的对象,倒圆半径值为0.5。
图22.94 倒圆特征8
Step68.创建图22.95b所示的倒圆特征9。选取图22.95a所示的模型边线为倒圆的对象,倒圆半径值为0.2。
图22.95 倒圆特征9
Step69.创建图22.96所示的孔特征2。
(1)定义孔的参数。在区域中单击
按钮,单击
按钮,在“孔选项”对话框中选择“沉头孔”选项
,在“标称直径”
下拉列表中选择5,在“沉头直径”
下拉列表中输入值6,在“沉头深度”
下拉列表中输入值2,选中
复选框,并在其下拉列表中选择
选项,在
下拉列表中选择
选项,选中
单选项,在
区域选择延伸类型为
,在
文本框中输入值15,选中
复选框,孔深类型选择
,单击
按钮。完成孔参数的设置。
图22.96 孔特征2
(2)定义孔的放置面。选取图平面12所示的表面为孔的放置面,单击完成孔的放置。
(3)编辑孔的定位。为孔添加图22.97所示的同轴约束,约束完成后,单击按钮,退出草图绘制环境。
(4)调整孔的方向。移动鼠标调整孔的方向为Z轴正方向。
(5)单击命令条中的按钮。单击
按钮,完成孔特征2的创建。
图22.97 孔的位置约束
Step70.保存文件,文件名称为panel。
