实例概述

本实例的建模思路是先创建几条草绘曲线,然后通过绘制的草绘曲线构建曲面,最后将构建的曲面加厚以及添加圆角等特征,其中用到的有蓝面、有界、修剪、缝合以及加厚等特征命令。零件模型及路径查找器如图18.1所示。

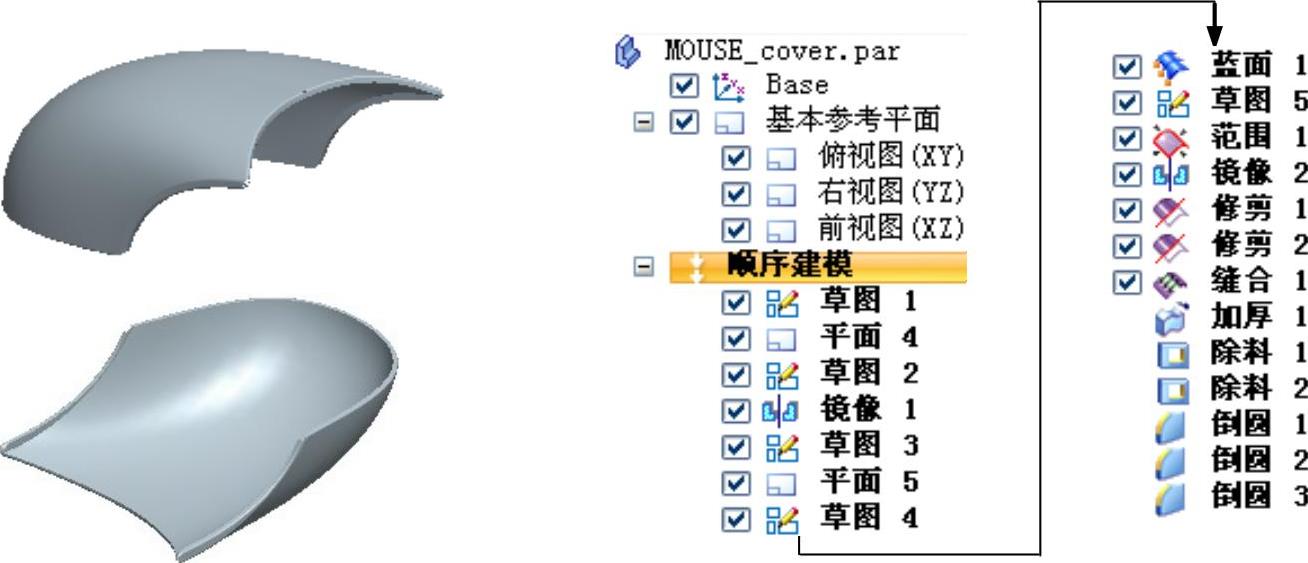

图18.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2.创建图18.2所示的草图1。在978-7-111-60568-3-Chapter18-2.jpg区域中单击978-7-111-60568-3-Chapter18-3.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图18.3所示的草图1。

说明:在绘制图18.3所示的草图1时,可先绘制点,将点进行标注尺寸后,再使用“曲线”命令来绘制草图。

Step3.创建图18.4所示的平面4(本步的详细操作过程请参见随书光盘中video\ch18\reference\文件下的语音视频讲解文件mouse_cover-r01.exe)。

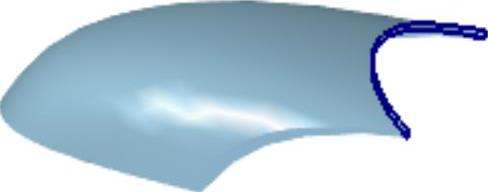

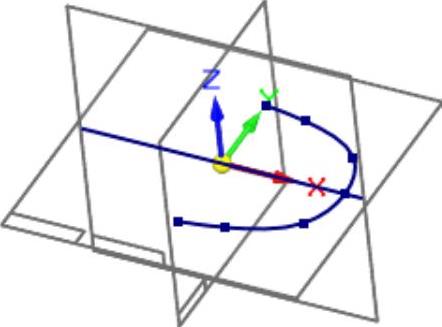

图18.2 草图1(建模环境)

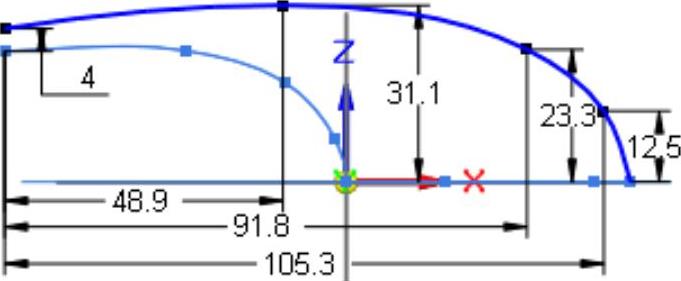

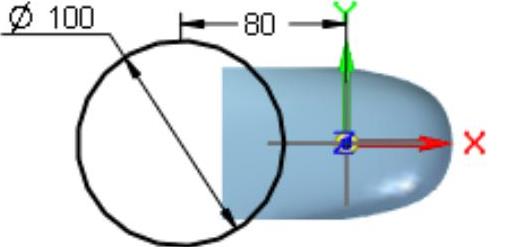

图18.3 草图1(草绘环境)


图18.4 平面4

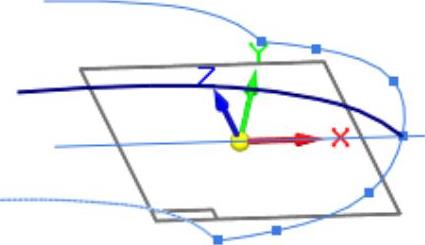

Step4.创建图18.5所示的草图2。在978-7-111-60568-3-Chapter18-7.jpg区域中单击978-7-111-60568-3-Chapter18-8.jpg按钮,选取平面4作为草图平面,绘制图18.6所示的草图2。

说明:在绘制图18.6所示的草图2时,可先绘制点,将点进行标注尺寸后,再使用“曲线”命令来绘制草图。


图18.5 草图2(建模环境)

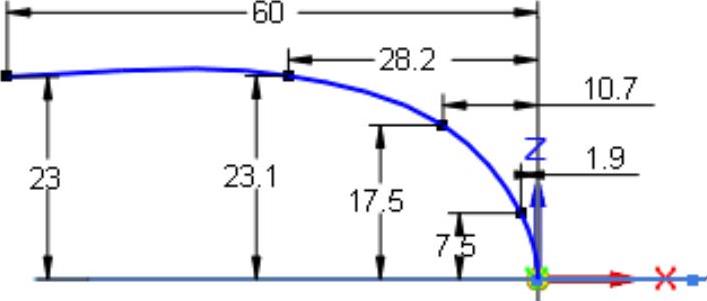

图18.6 草图2(草绘环境)

Step5.创建图18.7b所示的镜像特征1,在978-7-111-60568-3-Chapter18-11.jpg区域中单击978-7-111-60568-3-Chapter18-12.jpg后的小三角,选择978-7-111-60568-3-Chapter18-13.jpg命令,选取草图2作为镜像特征;选取前视图(XZ)平面作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter18-14.jpg按钮,完成镜像特征1的创建。


图18.7 镜像特征1

Step6.创建图18.8所示的草图3。在978-7-111-60568-3-Chapter18-16.jpg区域中单击978-7-111-60568-3-Chapter18-17.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图18.9所示的草图3。


图18.8 草图3(建模环境)

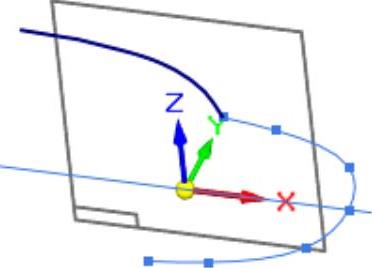

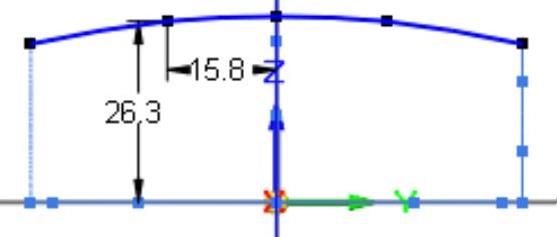

图18.9 草图3(草绘环境)

Step7.创建图18.10所示的平面5。在978-7-111-60568-3-Chapter18-20.jpg区域中单击978-7-111-60568-3-Chapter18-21.jpg按钮,选择978-7-111-60568-3-Chapter18-22.jpg选项;选取右视图(YZ)作为参考平面,在图18.10所示草图3的端点处单击完成平面5的创建。

Step8.创建图18.11所示的草图4。在978-7-111-60568-3-Chapter18-23.jpg区域中单击978-7-111-60568-3-Chapter18-24.jpg按钮,选取平面5作为草图平面,绘制图18.12所示的草图4。

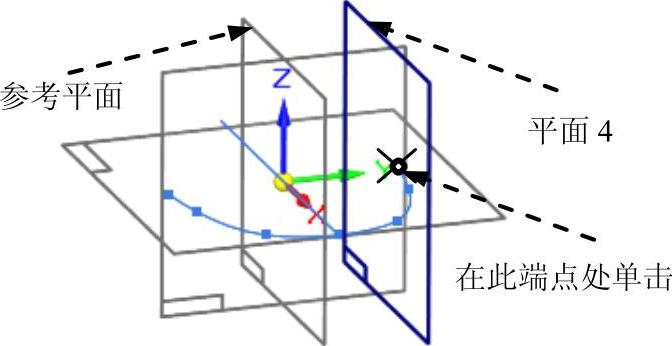

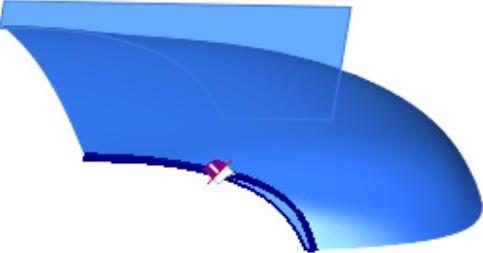

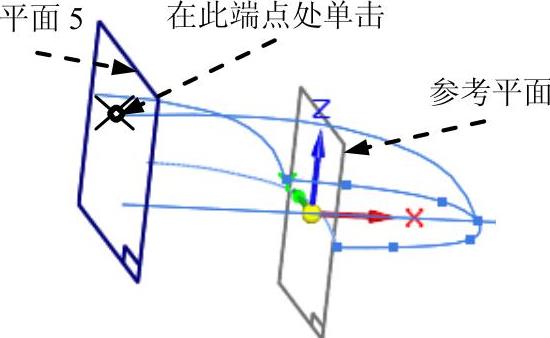

图18.10 平面5

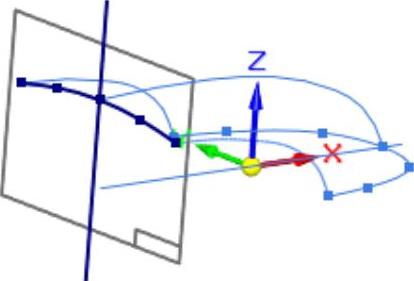

图18.11 草图4(建模环境)

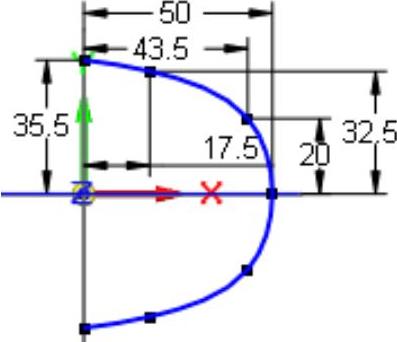

图18.12 草图4(草绘环境)

Step9.创建图18.13所示的蓝面曲面1。在978-7-111-60568-3-Chapter18-28.jpg选项卡978-7-111-60568-3-Chapter18-29.jpg区域中单击978-7-111-60568-3-Chapter18-30.jpg命令,选取图18.14所示的截面1,单击右键;选取截面2,单击右键;选取截面3,单击右键。然后在“蓝面”命令条中单击978-7-111-60568-3-Chapter18-31.jpg按钮,选取图18.14所示的引导曲线1,单击右键;选取引导曲线2,单击两次右键,然后单击978-7-111-60568-3-Chapter18-32.jpg按钮,完成蓝面曲面1的创建。单击978-7-111-60568-3-Chapter18-33.jpg按钮。

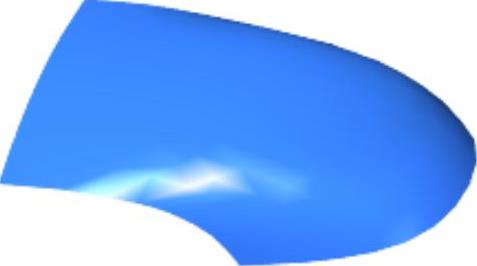

图18.13 蓝面曲面1

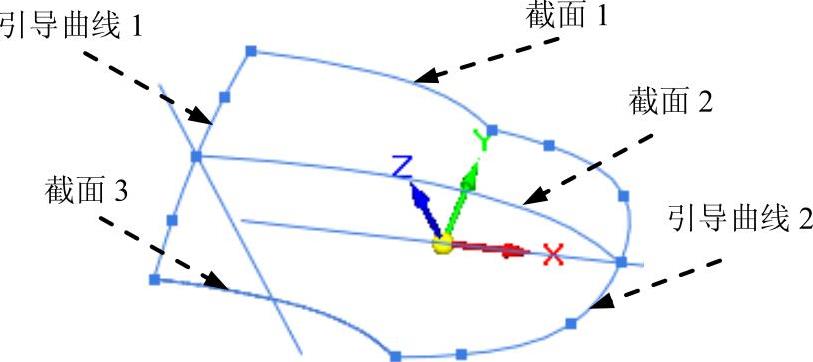

图18.14 定义截面和引导线

Step10.创建图18.15所示的草图5。在978-7-111-60568-3-Chapter18-36.jpg区域中单击978-7-111-60568-3-Chapter18-37.jpg按钮,选取平面4作为草图平面,绘制图18.16所示的草图5。


图18.15 草图5(建模环境)(www.daowen.com)


图18.16 草图5(草绘环境)

Step11.创建图18.17所示的有界曲面1,选择978-7-111-60568-3-Chapter18-40.jpg区域中的978-7-111-60568-3-Chapter18-41.jpg命令,选取图18.18所示的边为曲面的边界,单击两次右键,单击978-7-111-60568-3-Chapter18-42.jpg按钮,完成有界曲面1的创建,单击978-7-111-60568-3-Chapter18-43.jpg按钮。


图18.17 有界曲面1

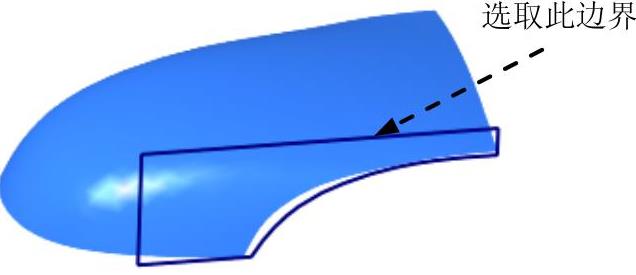

图18.18 定义边界边

Step12.创建图18.19b所示的镜像特征2,在978-7-111-60568-3-Chapter18-46.jpg区域中单击978-7-111-60568-3-Chapter18-47.jpg后的小三角,选择978-7-111-60568-3-Chapter18-48.jpg命令,选取有界曲面1作为镜像特征,单击978-7-111-60568-3-Chapter18-49.jpg按钮;选取前视图(XZ)平面作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter18-50.jpg按钮,完成镜像特征2的创建。

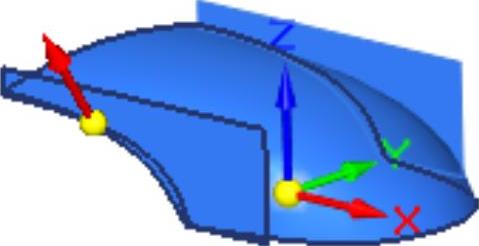

Step13.创建图18.20所示的曲面修剪1。选择978-7-111-60568-3-Chapter18-51.jpg区域中的978-7-111-60568-3-Chapter18-52.jpg命令,选取图18.21所示有界曲面为要修剪的面,单击右键;选取图18.21所示的蓝面为修剪边界元素,单击右键;在图18.22所示的箭头所指的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter18-53.jpg按钮,完成曲面修剪1的创建。单击978-7-111-60568-3-Chapter18-54.jpg按钮。

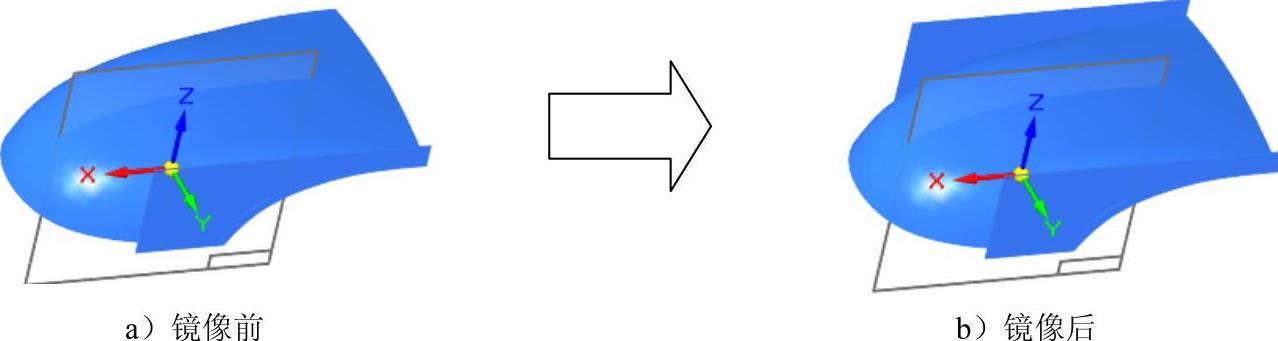

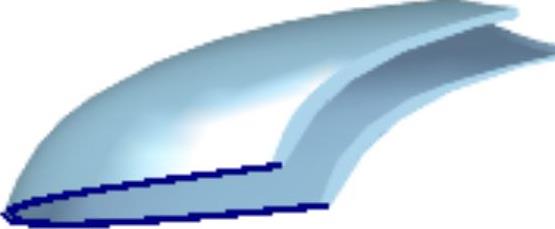

图18.19 镜像特征2


图18.20 修剪1

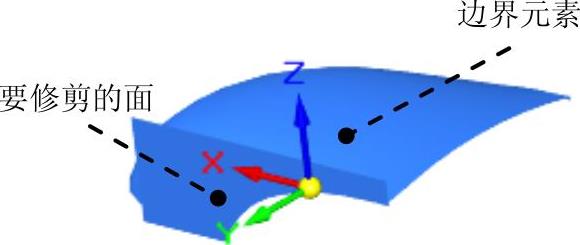

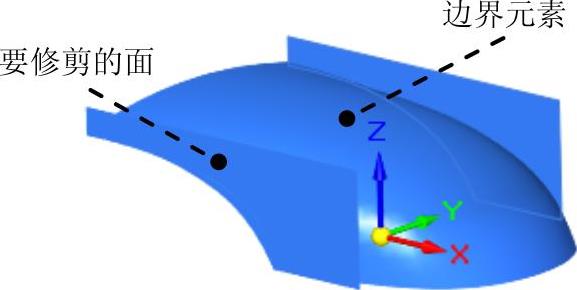

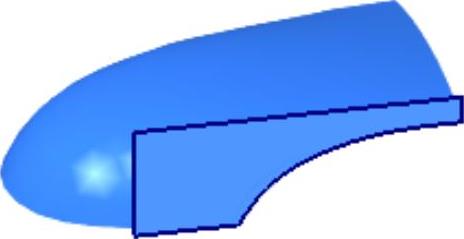

图18.21 定义要修剪的面及边界元素

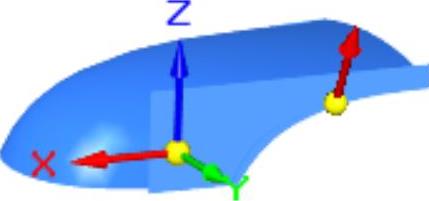

图18.22 修剪方向

Step14.创建图18.23所示的曲面修剪2。选择978-7-111-60568-3-Chapter18-59.jpg区域中的978-7-111-60568-3-Chapter18-60.jpg命令,选取图18.24所示有界曲面为要修剪的面,单击右键;选取图18.24所示的蓝面为修剪边界元素,单击右键;在图18.25所示的箭头所指的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter18-61.jpg按钮,完成曲面修剪2的创建。单击978-7-111-60568-3-Chapter18-62.jpg按钮。

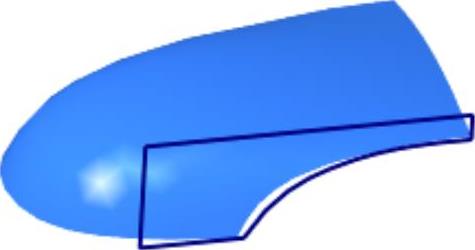

图18.23 修剪2


图18.24 定义要修剪的面及边界元素

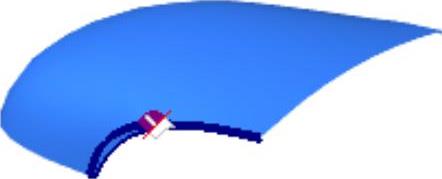

图18.25 修剪方向

Step15.创建缝合曲面1。单击978-7-111-60568-3-Chapter18-66.jpg区域中的978-7-111-60568-3-Chapter18-67.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击978-7-111-60568-3-Chapter18-68.jpg按钮;选取图18.26所示的曲面1、曲面2和曲面3为缝合对象,单击右键;单击978-7-111-60568-3-Chapter18-69.jpg按钮,完成缝合曲面1的创建。单击978-7-111-60568-3-Chapter18-70.jpg按钮。

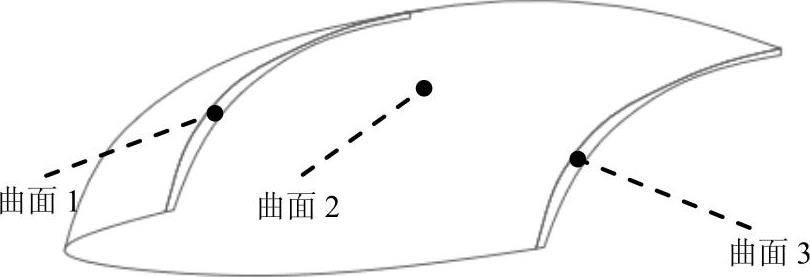

图18.26 缝合曲面1

Step16.创建图18.27加厚曲面1。选择978-7-111-60568-3-Chapter18-72.jpg区域978-7-111-60568-3-Chapter18-73.jpg中的978-7-111-60568-3-Chapter18-74.jpg命令,选择缝合后的整个曲面为加厚曲面,在“加厚”命令条的978-7-111-60568-3-Chapter18-75.jpg文本框中输入值1.5。在图18.28所示的箭头所指的方向单击鼠标左键。单击978-7-111-60568-3-Chapter18-76.jpg按钮,完成加厚曲面1的创建。单击978-7-111-60568-3-Chapter18-77.jpg按钮。

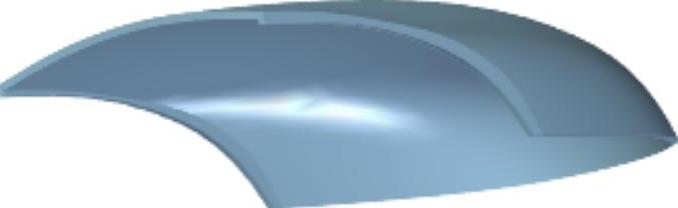

图18.27 加厚曲面1

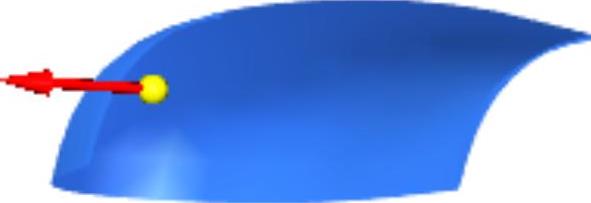

图18.28 加厚方向

Step17.创建图18.29所示的除料特征1。在978-7-111-60568-3-Chapter18-80.jpg区域中单击978-7-111-60568-3-Chapter18-81.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图18.30所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter18-82.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter18-83.jpg,在需要移除材料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter18-84.jpg按钮,单击978-7-111-60568-3-Chapter18-85.jpg按钮,完成除料特征1的创建。


图18.29 除料特征1

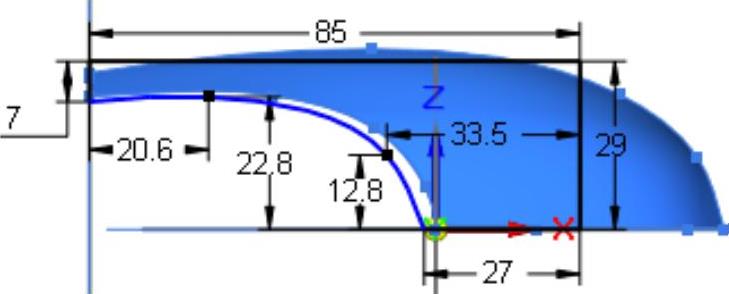

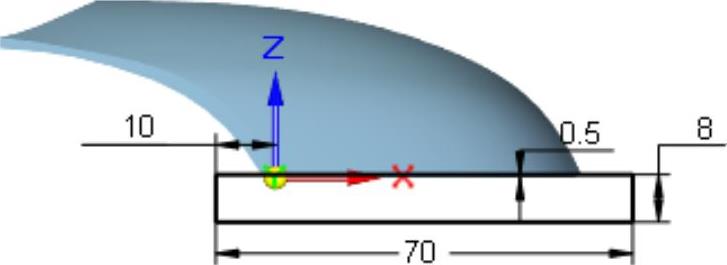

图18.30 截面草图

Step18.创建图18.31所示的除料特征2。在978-7-111-60568-3-Chapter18-88.jpg区域中单击978-7-111-60568-3-Chapter18-89.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图18.32所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter18-90.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter18-91.jpg,调整除料方向为两侧除料,单击978-7-111-60568-3-Chapter18-92.jpg按钮,单击978-7-111-60568-3-Chapter18-93.jpg按钮,完成除料特征2的创建。


图18.31 除料特征2


图18.32 截面草图

Step19.后面的详细操作过程请参见随书光盘中video\ch18\reference\文件下的语音视频讲解文件mouse_cover-r02.exe。
