实例概述

本实例运用了蓝面曲面(见随书光盘)、旋转曲面、扫掠曲面、缝合曲面、投影曲面及加厚,是一个比较典型的曲面建模综合实例。其建模思路是:先用蓝面曲面创建咖啡壶的壶口,然后用旋转曲面创建壶体,最后运用扫掠曲面创建咖啡壶的手柄。零件模型及路径查找器如图17.1所示。

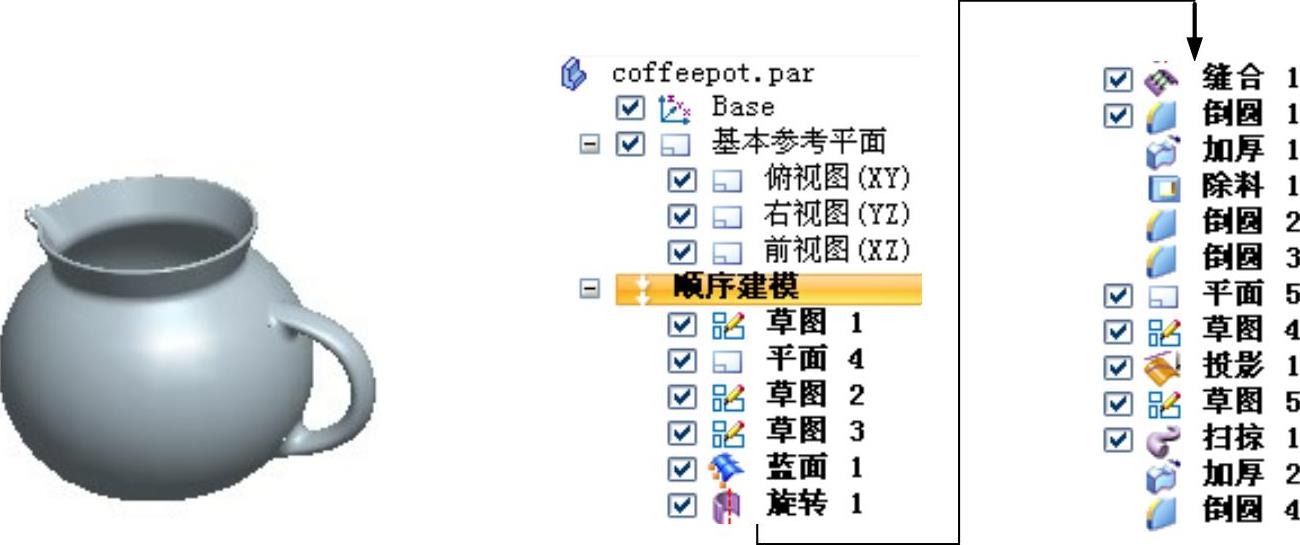

图17.1 零件模型及路径查找器

说明:本例前面的详细操作过程请参见随书光盘中video\ch17\reference\文件下的语音视频讲解文件coffeepot-r01.exe。

Step1.打开文件D:\sest10.3\work\ch17\coffeepot_ex.par。

Step2.创建图17.2所示的蓝面曲面1。选择978-7-111-60568-3-Chapter17-2.jpg区域中的978-7-111-60568-3-Chapter17-3.jpg命令,选择图17.3所示的截面1与截面2;在命令条中单击978-7-111-60568-3-Chapter17-4.jpg按钮,选取图17.3所示的引导曲线1,单击右键;选取引导曲线2,单击右键;单击978-7-111-60568-3-Chapter17-5.jpg按钮,单击978-7-111-60568-3-Chapter17-6.jpg按钮,完成蓝面曲面1的创建。单击978-7-111-60568-3-Chapter17-7.jpg按钮。

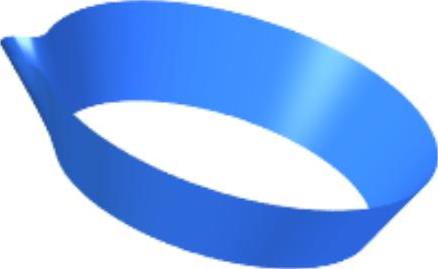

图17.2 蓝面曲面1

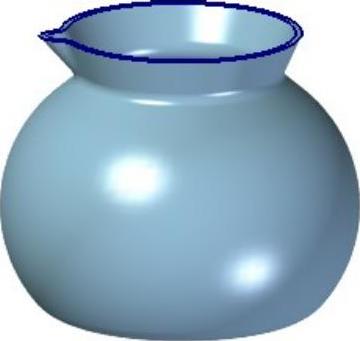

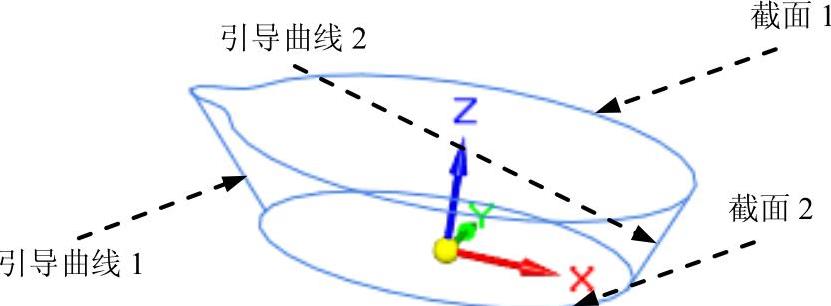

图17.3 定义横截面

Step3.创建图17.4所示的旋转曲面1。选择978-7-111-60568-3-Chapter17-10.jpg区域中的978-7-111-60568-3-Chapter17-11.jpg命令,选取前视图(XZ)平面作为草图平面,绘制图17.5所示的截面草图;单击978-7-111-60568-3-Chapter17-12.jpg区域中的978-7-111-60568-3-Chapter17-13.jpg按钮,选取图17.5所示的线作为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter17-14.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter17-15.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter17-16.jpg按钮,完成旋转曲面1的创建。


图17.4 旋转曲面1

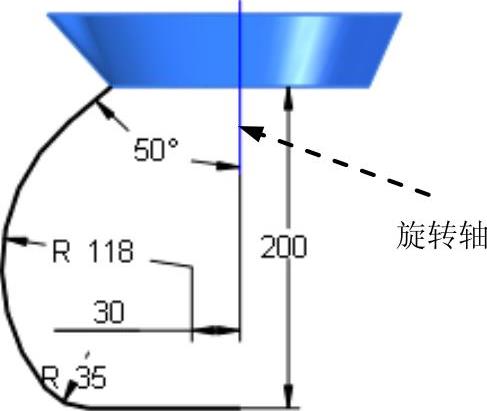

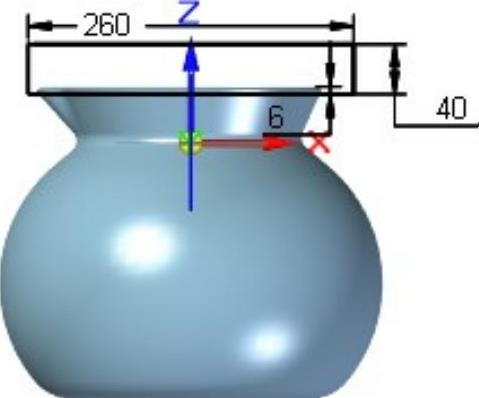

图17.5 截面草图

Step4.创建缝合曲面1。单击978-7-111-60568-3-Chapter17-19.jpg区域的978-7-111-60568-3-Chapter17-20.jpg命令,系统弹出“缝合曲面选项”对话框,采用系统默认的选项设置,单击978-7-111-60568-3-Chapter17-21.jpg按钮;选取图17.6所示的曲面1与曲面2为缝合对象,单击右键;单击978-7-111-60568-3-Chapter17-22.jpg按钮,完成缝合曲面1的创建,单击978-7-111-60568-3-Chapter17-23.jpg按钮。

Step5.创建图17.7b所示的倒圆特征1。选取图17.7a所示的模型边线为倒圆的对象,倒圆半径值为15。

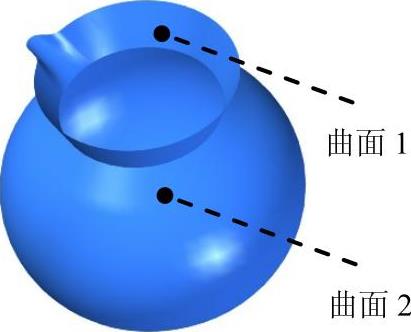

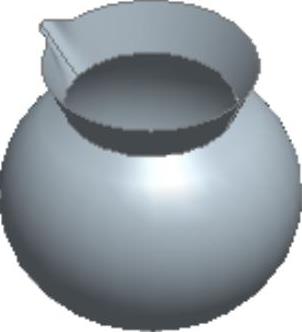

图17.6 缝合曲面1

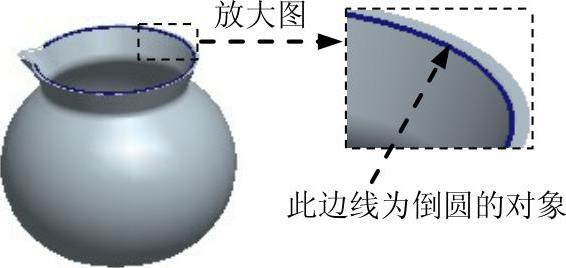

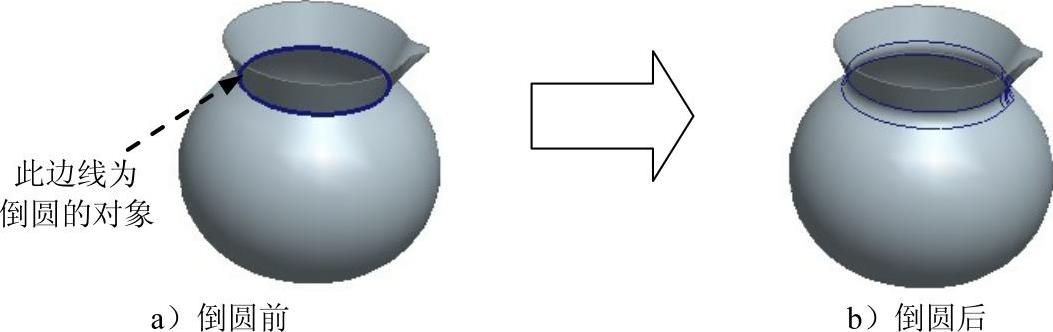

图17.7 倒圆特征1

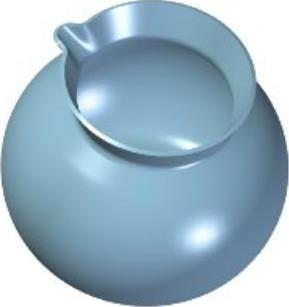

Step6.创建图17.8所示的加厚曲面1。选择978-7-111-60568-3-Chapter17-26.jpg区域978-7-111-60568-3-Chapter17-27.jpg中的978-7-111-60568-3-Chapter17-28.jpg命令,选择图17.9所示的曲面为加厚曲面,在“加厚”命令条的978-7-111-60568-3-Chapter17-29.jpg的文本框中输入值5。在图17.10箭头所指的方向单击鼠标左键。单击978-7-111-60568-3-Chapter17-30.jpg按钮,完成加厚曲面1的创建。单击978-7-111-60568-3-Chapter17-31.jpg按钮。


图17.8 加厚曲面1

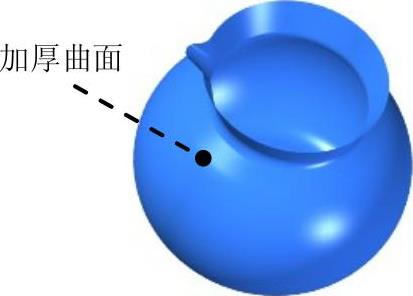

图17.9 定义加厚曲面

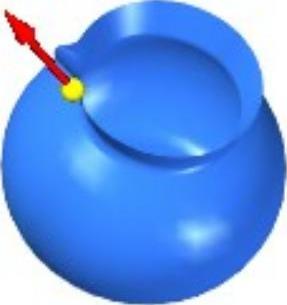

图17.10 加厚方向

Step7.创建图17.11所示的除料特征1。在978-7-111-60568-3-Chapter17-35.jpg区域中单击978-7-111-60568-3-Chapter17-36.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图17.12所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter17-37.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter17-38.jpg,调整拉伸方向为两侧拉伸,单击978-7-111-60568-3-Chapter17-39.jpg按钮,单击978-7-111-60568-3-Chapter17-40.jpg按钮,完成除料特征1的创建。


图17.11 除料特征1


图17.12 截面草图

Step8.创建图17.13所示的倒圆特征2。选择图17.13所示的边线为倒圆的对象,圆角半径值为1.5。

Step9.创建图17.14所示的倒圆特征3。选择图17.14所示的边线为倒圆的对象,倒圆半径值为2。(www.daowen.com)

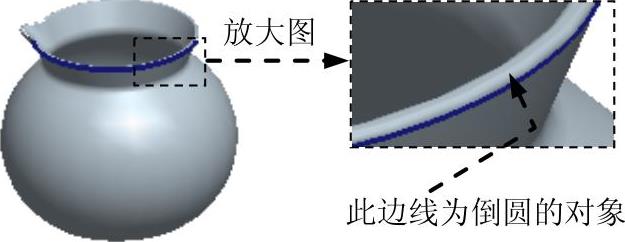

图17.13 倒圆特征2


图17.14 倒圆特征3

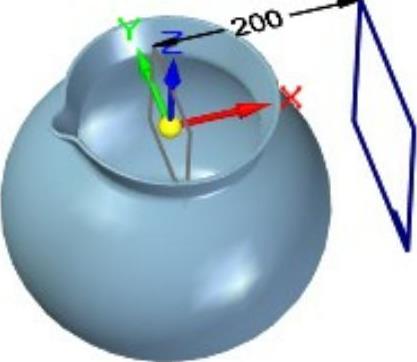

Step10.创建图17.15所示的平面5。在978-7-111-60568-3-Chapter17-45.jpg区域中单击978-7-111-60568-3-Chapter17-46.jpg按钮,选择978-7-111-60568-3-Chapter17-47.jpg选项;选取右视图作为参考平面,在978-7-111-60568-3-Chapter17-48.jpg后的下拉列表中输入偏移距离值200,偏移方向参考图17.15所示,单击完成平面5的创建。

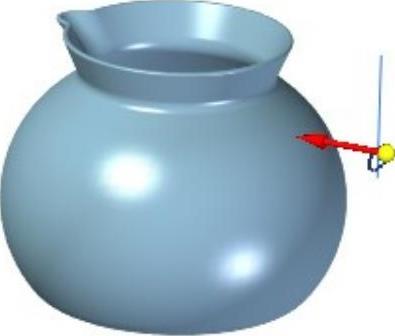

图17.15平面5

Step11.创建图17.16所示的草图4。在978-7-111-60568-3-Chapter17-50.jpg区域中单击978-7-111-60568-3-Chapter17-51.jpg按钮,选取平面5作为草图平面,绘制图17.17所示的草图。


图17.16 草图4(建模环境

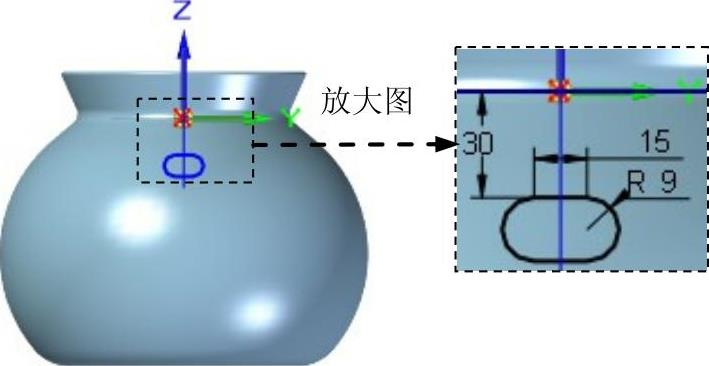

图17.17 草图4(草绘环境)

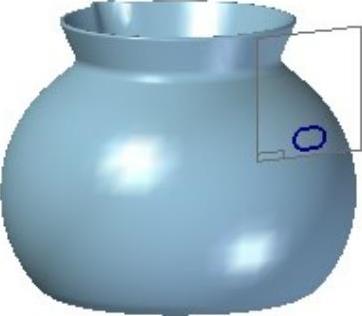

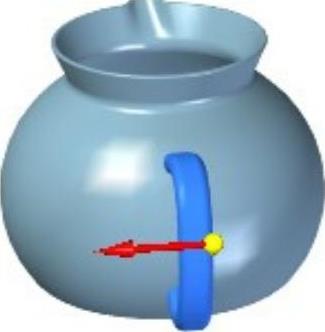

Step12.创建图17.18所示的投影曲线1。选择978-7-111-60568-3-Chapter17-54.jpg区域中的978-7-111-60568-3-Chapter17-55.jpg命令,选取草图4作为投影曲线,单击右键;选取壶身作为投影面,单击右键;选择图17.19所示的方向,使投影方向朝向投影面,然后在箭头所示一侧单击鼠标左键。单击978-7-111-60568-3-Chapter17-56.jpg按钮,完成投影曲线的创建,单击978-7-111-60568-3-Chapter17-57.jpg按钮。

Step13.创建图17.20所示的草图5。在978-7-111-60568-3-Chapter17-58.jpg区域中单击978-7-111-60568-3-Chapter17-59.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图17.21所示的草图。

Step14.创建图17.22所示的扫掠曲面1。选择978-7-111-60568-3-Chapter17-60.jpg区域中的978-7-111-60568-3-Chapter17-61.jpg命令,系统弹出“扫掠选项”对话框。在978-7-111-60568-3-Chapter17-62.jpg区域中选中978-7-111-60568-3-Chapter17-63.jpg单选项,然后单击978-7-111-60568-3-Chapter17-64.jpg按钮;选取草图5作为扫掠路径,单击右键;选取草图4的投影曲线作为扫掠截面,单击右键;完成扫掠曲面的创建,单击978-7-111-60568-3-Chapter17-65.jpg按钮。

Step15.创建图17.23所示的加厚曲面2。选择978-7-111-60568-3-Chapter17-66.jpg区域978-7-111-60568-3-Chapter17-67.jpg中的978-7-111-60568-3-Chapter17-68.jpg命令,选择图17.23所示的曲面为加厚曲面,在“加厚”命令条的978-7-111-60568-3-Chapter17-69.jpg文本框中输入值1.5。在图17.24箭头所指的方向单击鼠标左键。单击978-7-111-60568-3-Chapter17-70.jpg按钮,完成加厚曲面2的创建。单击978-7-111-60568-3-Chapter17-71.jpg按钮。

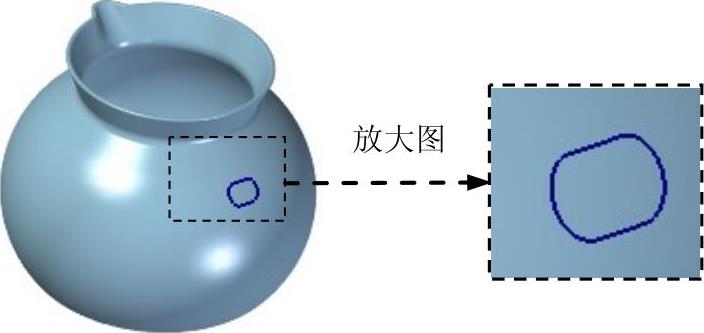

图17.18 投影曲线1


图17.19 投影方向

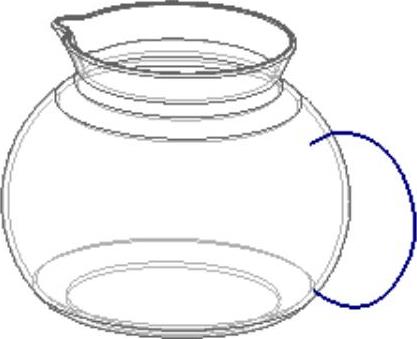

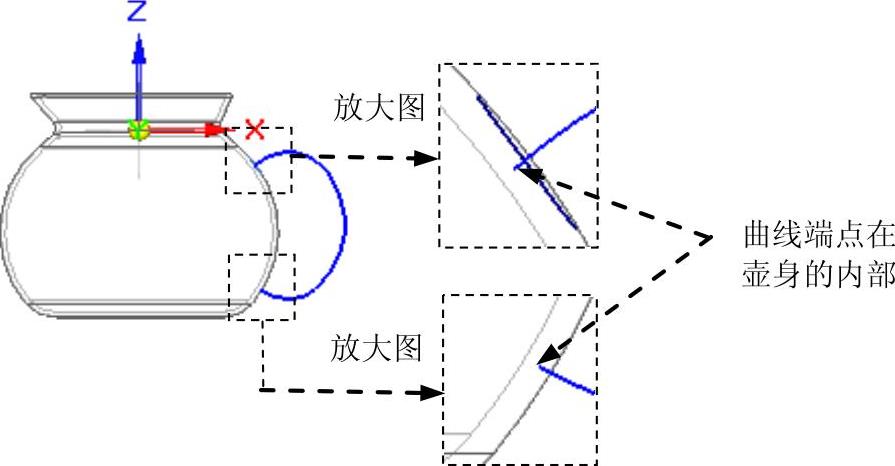

图17.20 草图5(建模环境)


图17.21 草图5(草绘环境)

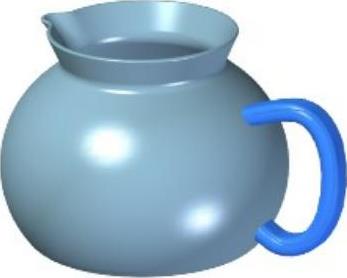

图17.22 扫掠曲面1

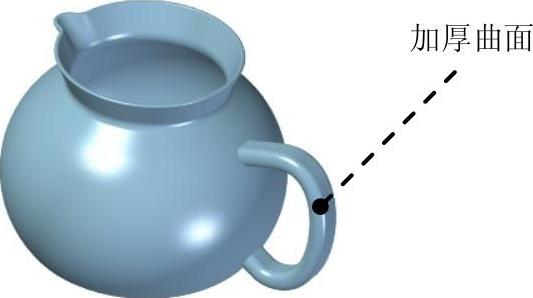

图17.23 加厚曲面2


图17.24 加厚方向

Step16.创建图17.25b所示的倒圆特征4。选取图17.25a所示的两条模型边线为倒圆的对象,倒圆半径值为10。


图17.25 倒圆特征4

Step17.保存文件,文件名称为coffeepot。
