实例概述

本实例主要讲述了一款插头的设计过程，该设计过程中运用了拉伸、基准面、扫掠曲面、有界、缝合、除料、旋转切削和倒圆等命令。其中阵列的操作技巧性较强，需要读者认真学习。插头模型及路径查找器如图15.1所示。

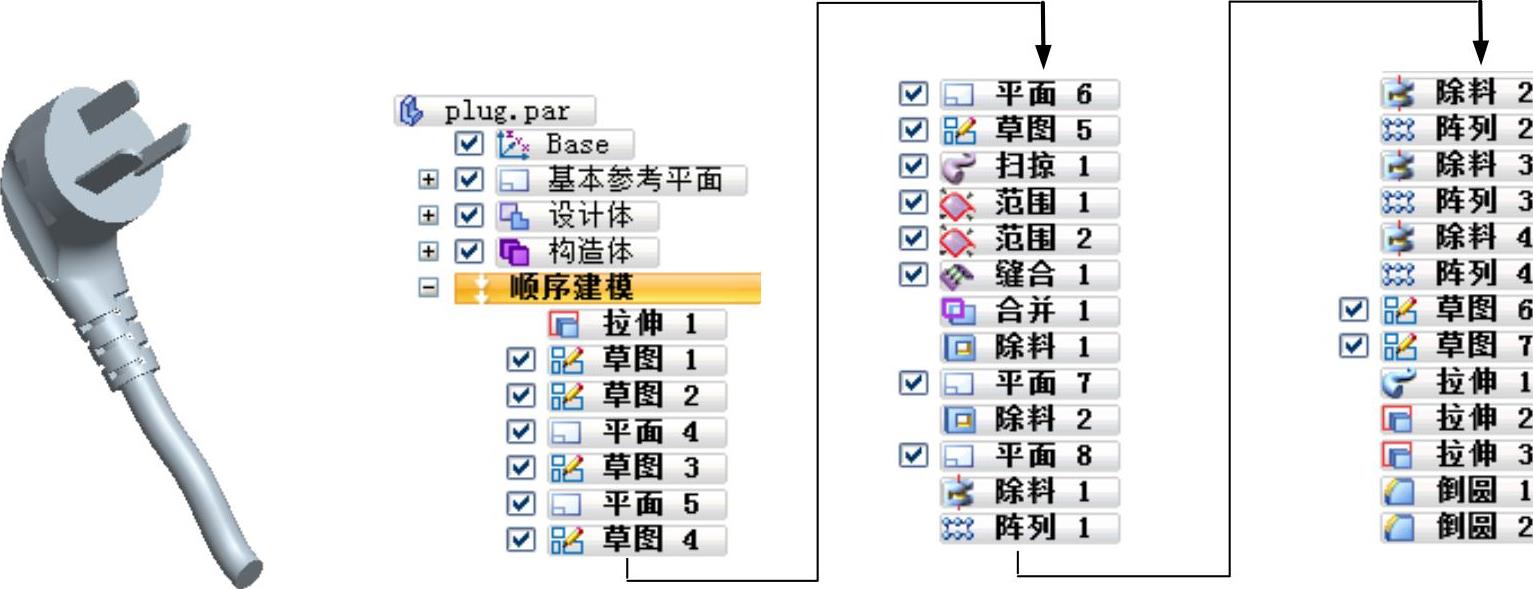

图15.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图15.2所示的拉伸特征1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图15.3所示的截面草图，确认与按钮不被按下，在下拉列表中输入值10，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图15.2 拉伸特征1

图15.3 截面草图

Step3.创建图15.4所示的草图1（本步的详细操作过程请参见随书光盘中video\ch15\reference\文件下的语音视频讲解文件plug-r01.exe）。

Step4.创建图15.5所示的草图2（本步的详细操作过程请参见随书光盘中video\ch15\reference\文件下的语音视频讲解文件plug-r02.exe）。

图15.4 草图1

图15.5 草图2

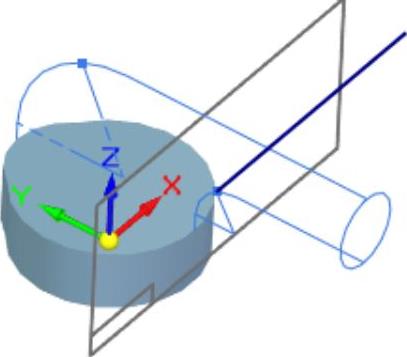

Step5.创建图15.6所示的平面4。在区域中单击按钮，选择选项；选取前视图（XZ）平面作为参考平面，在图15.6所示的端点处单击完成平面4的创建。

Step6.创建图15.7所示的草图3（本步的详细操作过程请参见随书光盘中video\ch15\reference\文件下的语音视频讲解文件plug-r03.exe）。

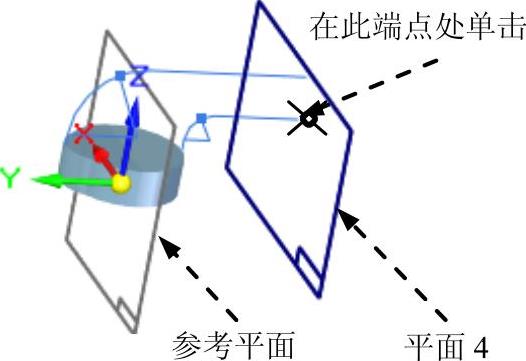

图15.6 平面4

图15.7 草图3（建模环境）

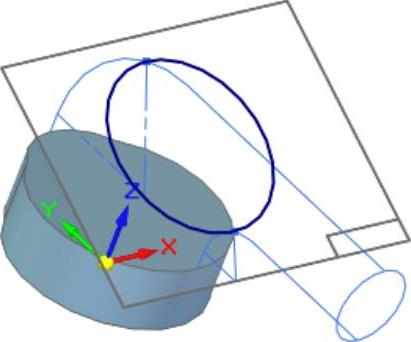

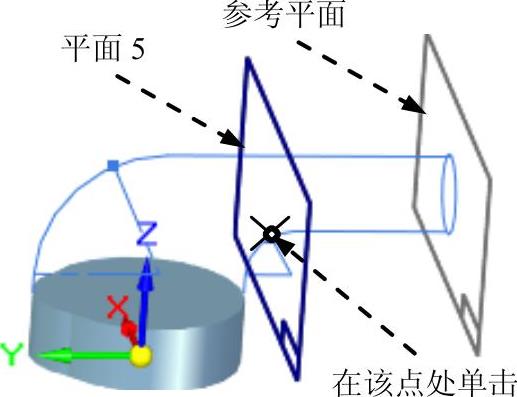

Step7.创建图15.8所示的平面5。在区域中单击按钮，选择选项；选取平面4作为参考平面，在图15.8所示的点单击，完成平面5的创建。

图15.8 平面5

Step8.创建图15.9所示的草图4。在区域中单击按钮，选取平面5作为草图平面，绘制图15.10所示的草图。

图15.9 草图4（建模环境）

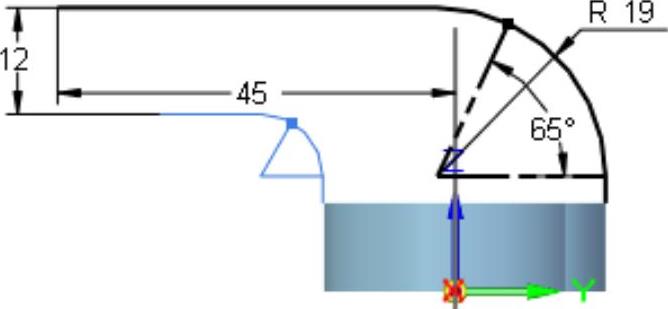

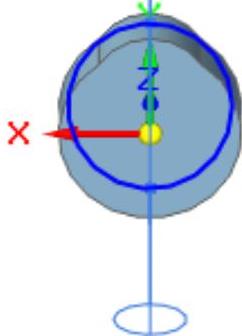

图15.10 草图4（草绘环境）

Step9.创建图15.11所示的平面6。在区域中单击按钮，选择选项；依次选取图15.12所示的点1、点2和点3，完成平面6的创建。

Step10.创建图15.13所示的草图5。在区域中单击按钮，选取平面6作为草图平面，绘制图15.14所示的草图。

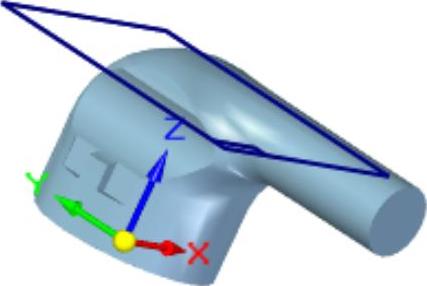

图15.11 平面6

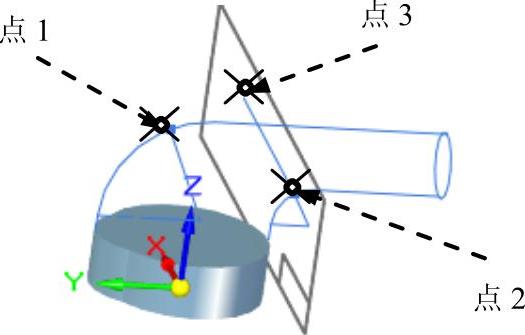

图15.12 依次选取3个点创建平面6

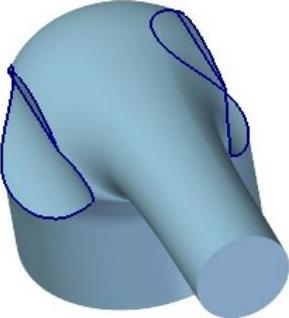

图15.13 草图5（建模环境）

图15.14 草图5（草绘环境）

Step11.创建图15.15所示的扫掠曲面，选择区域中的命令，系统弹出“扫掠选项”对话框，在区域中选中单选项，在区域中选择单选项，然后单击按钮；定义扫掠路径，选取图15.16所示的曲线1，单击右键，选取曲线2，单击右键；单击命令条中的按钮，定义扫掠截面，依次选取图15.17所示的截面1、截面2与截面3为扫掠截面，单击右键；单击按钮，完成扫掠曲面的创建。单击按钮。

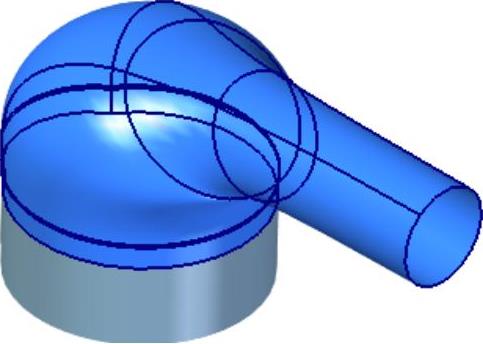

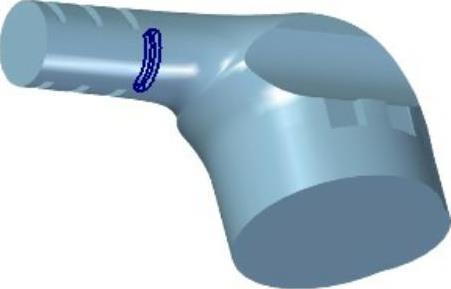

图15.15 扫掠曲面

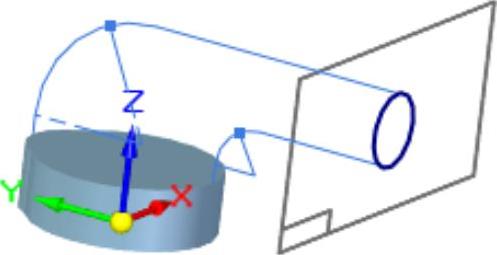

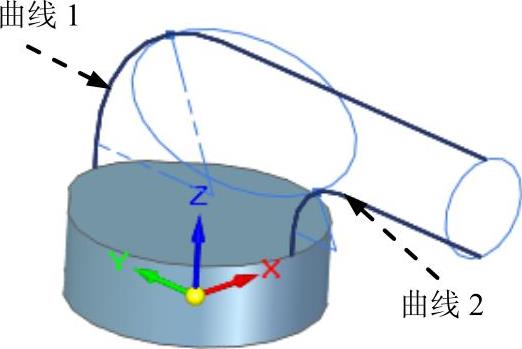

图15.16 定义扫掠轨迹

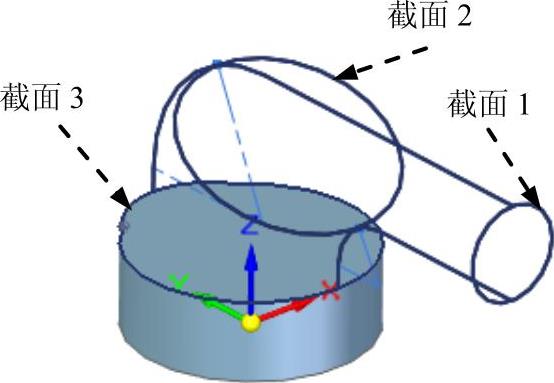

图15.17 定义扫掠截面

Step12.创建图15.18所示的有界曲面1，选择区域中的命令，选取图15.18所示边为曲面的边界，单击两次右键。单击按钮，完成有界曲面1的创建。单击按钮。

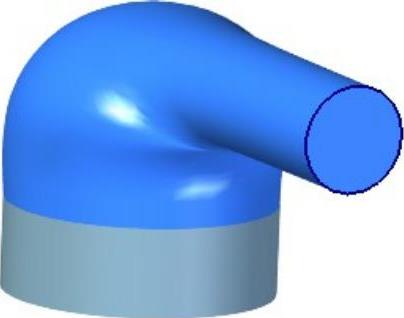

图15.18 有界曲面1

Step13.创建图15.19所示的有界曲面2，选择区域中的命令，选取图15.20所示边为新曲面的边界，单击两次右键。单击按钮，完成有界曲面2的创建。单击按钮。

图15.19 有界曲面2

Step14.创建缝合曲面1。单击区域的命令，系统弹出“缝合曲面选项”对话框，采用系统默认的选项设置，单击按钮；在路径查找器中选取、和为缝合对象，单击右键；在系统弹出的快捷菜单中单击按钮，单击按钮，完成缝合曲面1的创建，单击按钮。

图15.20 定义边界边

Step15.创建合并特征1。选择区域中后的小三角，单击“合并”按钮，选取缝合曲面1，单击右键，单击按钮，完成合并特征的创建。

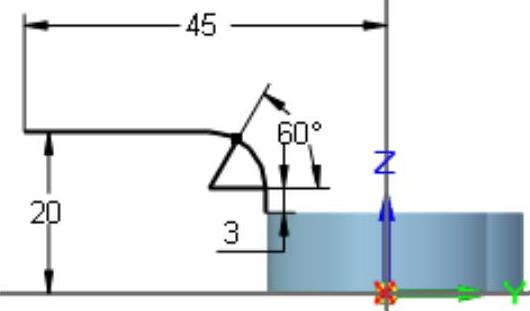

Step16.创建图15.21所示的除料特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图15.22所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，调整除料方向为两侧除料，单击按钮，单击按钮，完成除料特征1的创建。

Step17.创建图15.23所示的平面7。在区域中单击按钮，选择选项；在绘图区域选取俯视图（XY）平面作为参考平面，在后的下拉列表中输入偏移距离值8，偏移方向为Z轴正方向，单击完成平面7的创建。

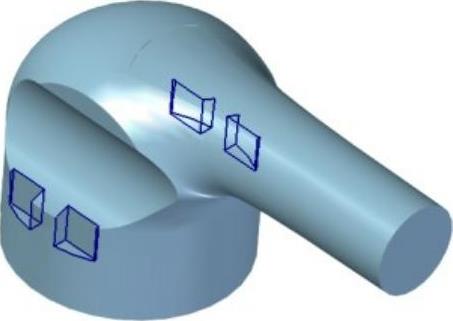

图15.21 除料特征1

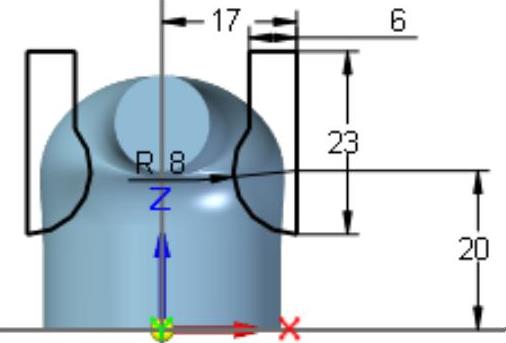

图15.22 截面草图

图15.23 平面7

Step18.创建图15.24所示的除料特征2。在区域中单击按钮，选取平面7作为草图平面，绘制图15.25所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，调整除料方向为Z轴正方向，单击按钮，单击按钮，完成除料特征2的创建。

图15.24 除料特征2

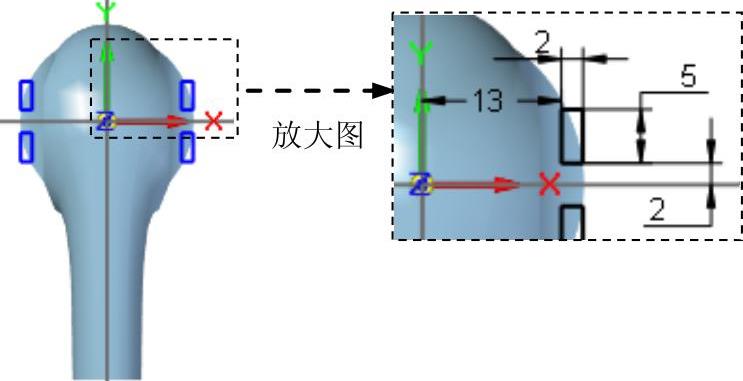

图15.25 截面草图

Step19.创建图15.26所示的平面8。在区域中单击按钮，选择选项；在绘图区域选取俯视图（XY）作为参考平面，选取图15.27所示边线，完成平面8的创建。

(www.daowen.com)

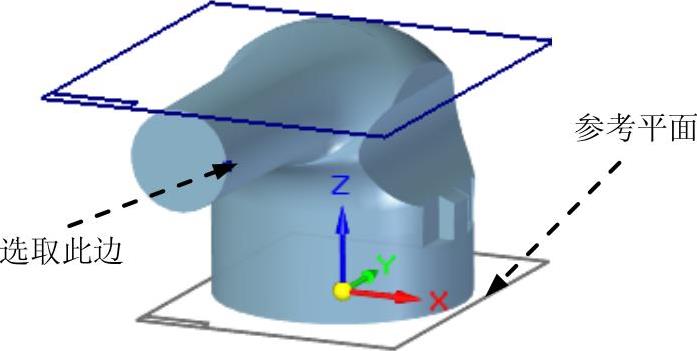

图15.26 平面8

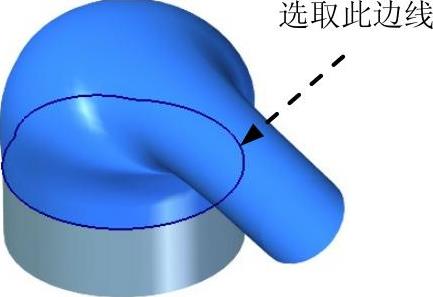

图15.27 平面8的参考

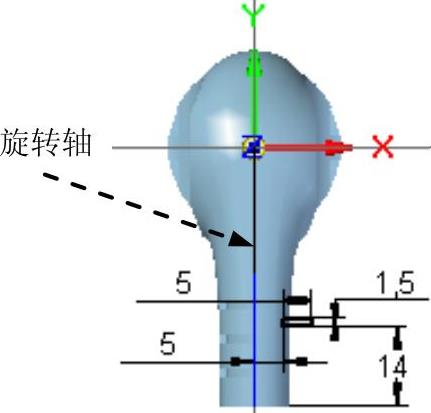

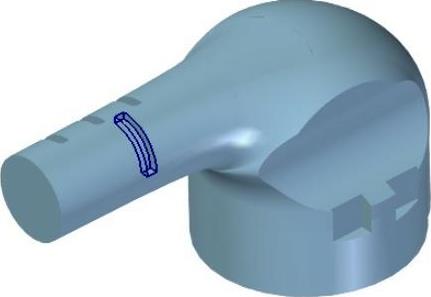

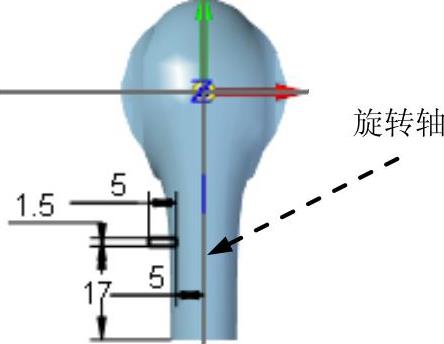

Step20.创建图15.28所示的旋转切削特征1。在区域中单击按钮，选取平面8作为草图平面，绘制图15.29所示的截面草图；单击区域中的按钮，选取图15.29所示线为旋转轴，单击按钮；在“旋转”命令条的文本框中输入值90，然后按Enter键，在需要移除材料的一侧单击，单击窗口中的按钮，完成旋转切削特征1的创建。

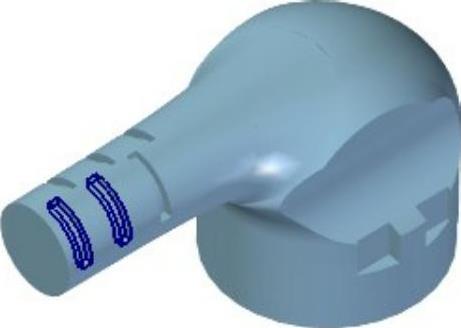

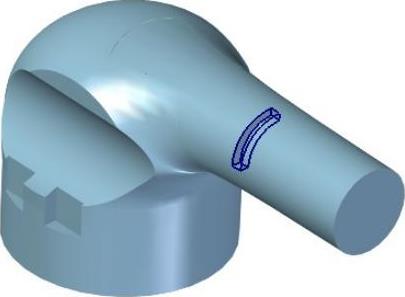

图15.28 旋转切削特征1

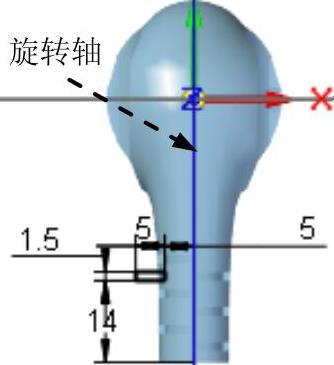

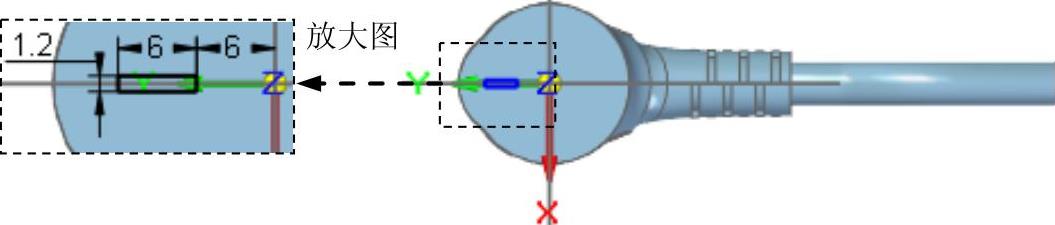

图15.29 截面草图

Step21.创建图15.30所示的阵列特征1，在区域中单击命令，在图形区中选取要阵列的除料特征，单击按钮，完成特征的选取；选取图15.26所示的平面8作为阵列草图平面。单击区域中的按钮，绘制图15.31所示的矩形；在“阵列”命令条的下拉列表中选择选项，在“阵列”命令条的文本框中输入第一方向的阵列个数为1，输入间距值0。在“阵列”命令条的文本框中输入第一方向的阵列个数为3，输入间距值6，然后按Enter键；单击按钮，退出草绘环境，在命令条中单击按钮，完成阵列特征1的创建。

Step22.创建图15.32所示的旋转切削特征2。在区域中单击按钮，选取平面8作为草图平面，绘制图15.33所示的截面草图；单击区域中的按钮，选取图15.33所示线为旋转轴，单击按钮；在“旋转”命令条的文本框中输入值90。然后按Enter键，在需要移除材料的一侧单击，单击窗口中的按钮，完成旋转切削2的创建。

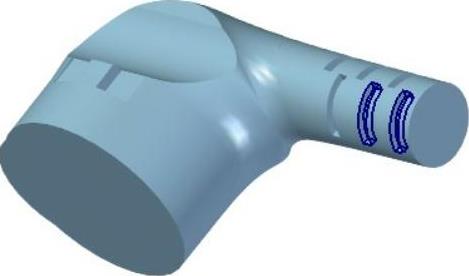

图15.30 阵列特征1

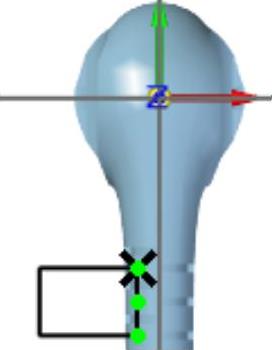

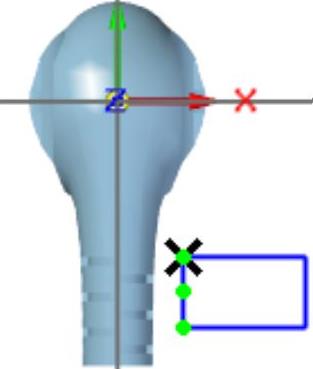

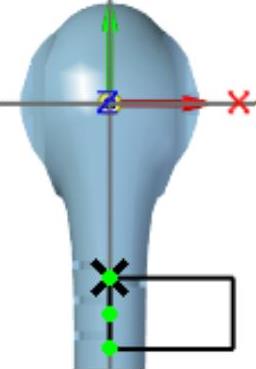

图15.31 矩形阵列轮廓

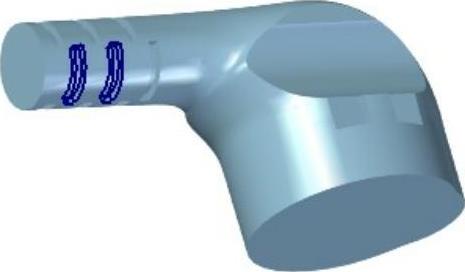

图15.32 旋转切削特征2

图15.33 截面草图

Step23.创建图15.34所示的阵列特征2，在区域中单击命令，在图形区中选取要阵列的除料特征，单击按钮，完成特征的选取；选取图15.26所示的平面8作为阵列草图平面。单击区域中的按钮，绘制图15.35所示的矩形；在“阵列”命令条的下拉列表中选择选项，在“阵列”命令条的文本框中输入第一方向的阵列个数为1，输入间距值0。在“阵列”命令条的文本框中输入第一方向的阵列个数为3，输入间距值6，然后按Enter键；单击按钮，退出草绘环境，在命令条中单击按钮，完成阵列特征2的创建。

图15.34 阵列特征2

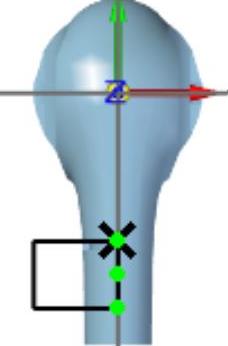

图15.35 矩形阵列轮廓

Step24.创建图15.36所示的旋转切削特征3。在区域中单击按钮，选取平面8作为草图平面，绘制图15.37所示的截面草图；单击区域中的按钮，选取图15.37所示的线为旋转轴，单击按钮；在“旋转”命令条的文本框中输入值90。然后按Enter键，在需要移除材料的一侧单击，单击窗口中的按钮，完成旋转切削3的创建。

Step25.创建图15.38所示的阵列特征3，在区域中单击命令，在图形区中选取要阵列的除料特征，单击按钮，完成特征的选取；选取图15.26所示的平面8作为阵列草图平面。单击区域中的按钮，绘制图15.39所示的矩形；在“阵列”命令条的下拉列表中选择选项，在“阵列”命令条的文本框中输入第一方向的阵列个数为1，输入间距值0。在“阵列”命令条的文本框中输入第一方向的阵列个数为3，输入间距值6，然后按Enter键；单击按钮，退出草绘环境，在命令条中单击按钮，完成阵列特征3的创建。

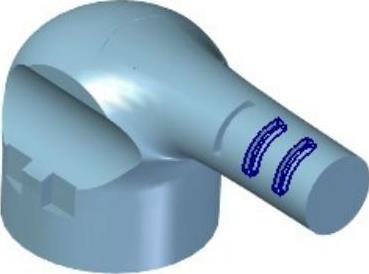

图15.36 旋转切削特征3

图15.37 矩形阵列轮廓

图15.38 阵列特征3

图15.39 矩形阵列特征

Step26.创建图15.40所示的旋转切削特征4。在区域中单击按钮，选取平面8作为草图平面，绘制图15.41所示的截面草图；单击区域中的按钮，选取图15.41所示线为旋转轴，单击按钮；在“旋转”命令条的文本框中输入值90。然后按Enter键，在需要移除材料的一侧单击，单击窗口中的按钮，完成旋转切削4的创建。

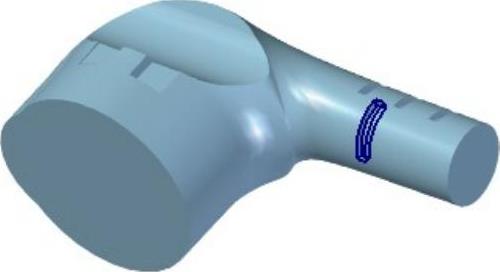

图15.40 旋转切削特征4

图15.41 截面草图

Step27.创建如图15.42所示的阵列特征4，在区域中单击命令，在图形区中选取要阵列的除料特征，单击按钮，完成特征的选取；选取图15.26所示的平面8作为阵列草图平面。单击区域中的按钮，绘制图15.43所示的矩形；在“阵列”命令条的下拉列表中选择选项，在“阵列”命令条的文本框中输入第一方向的阵列个数为1，输入间距值0。在“阵列”命令条的文本框中输入第一方向的阵列个数为3，输入间距值6，然后右击；单击按钮，退出草绘环境，在命令条中单击按钮，完成阵列特征4的创建。

图15.42 阵列特征4

图15.43 矩形阵列轮廓

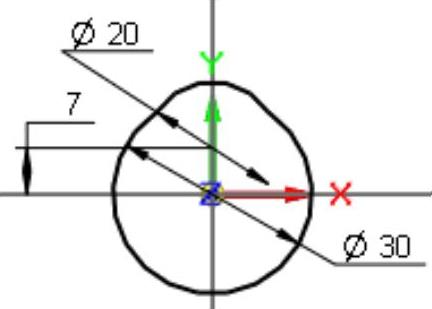

Step28.创建图15.44所示的草图6。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.45所示的草图。

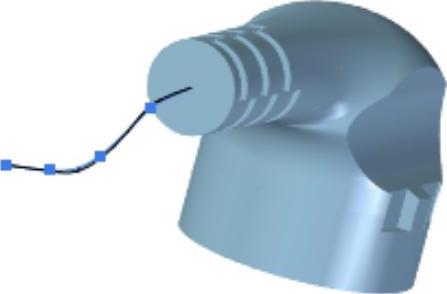

图15.44 草图6（建模环境）

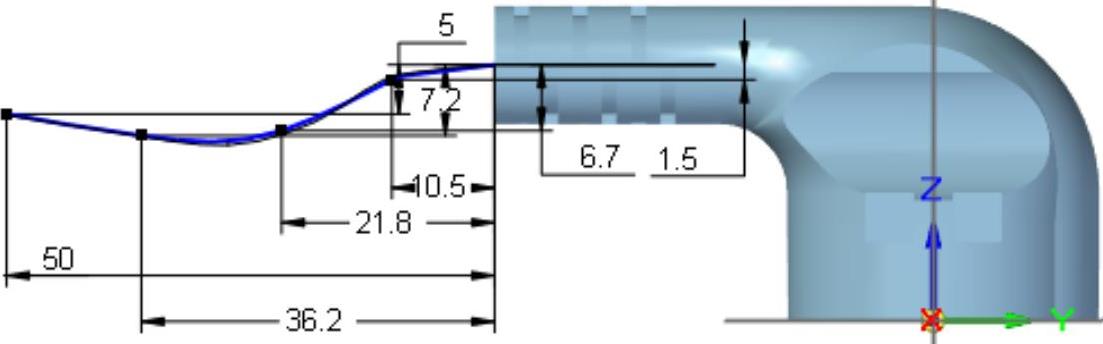

图15.45 草图6（草绘平面）

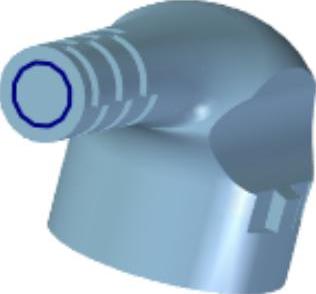

Step29.创建图15.46所示的草图7。在区域中单击按钮，选取图15.47所示的模型表面作为草图平面，绘制图15.48所示的草图。

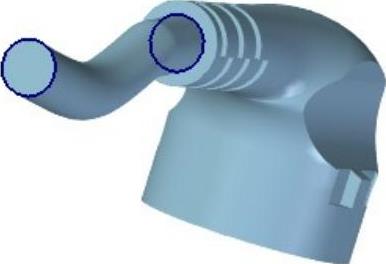

图15.46 草图7（建模环境）

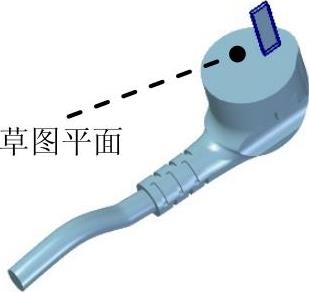

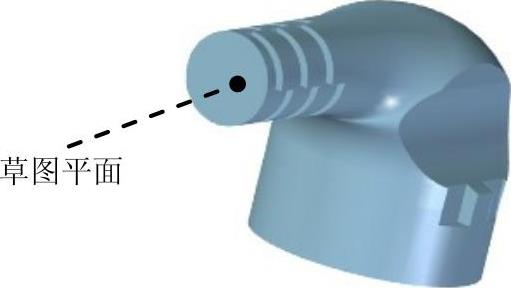

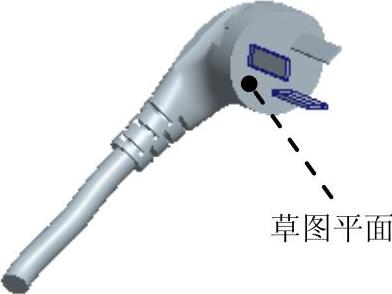

图15.47 定义草绘截面

Step30.创建图15.49所示的扫掠特征1。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮，在“创建起源”选项下拉列表中选择选项，在图形区中选取图15.50所示的草图6为扫掠轨迹曲线，然后右击；在图形区中选取如图15.50所示的草图7为扫掠截面；单击按钮，单击按钮，完成扫掠特征1的创建。

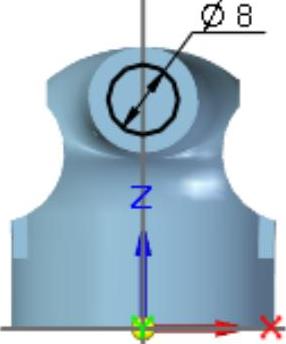

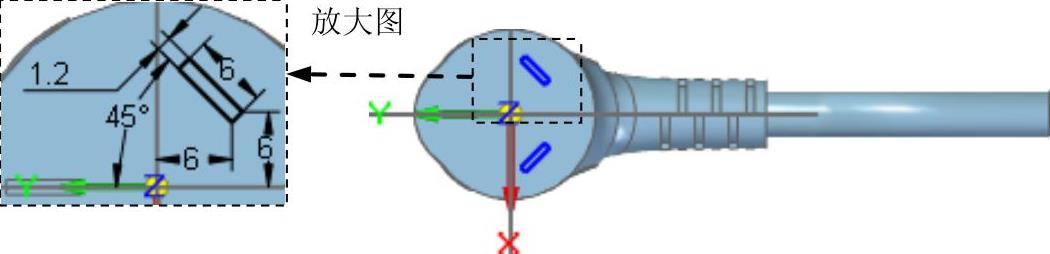

图15.48 草图7（草绘平面）

图15.49 扫掠特征1

Step31.创建图15.51所示的拉伸特征2。在区域中单击按钮，选取图15.51所示模型表面作为草图平面，绘制图15.52所示的截面草图；确认与按钮不被按下，在下拉列表中输入值20，并按Enter键，拉伸方向为Z轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

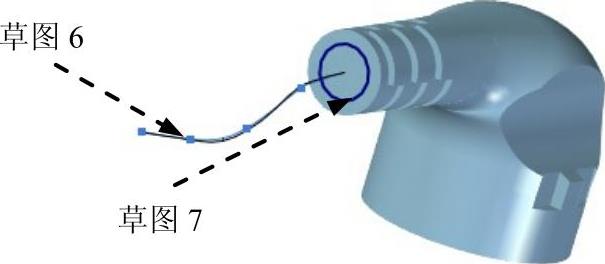

图15.50 定义扫掠轨迹及扫掠截面

图15.51 拉伸特征2

图15.52 截面草图

Step32.创建图15.53所示的拉伸特征3。在区域中单击按钮，选取图15.53所示模型表面作为草图平面，绘制图15.54所示的截面草图；确认与按钮不被按下，在下拉列表中输入值22，并按Enter键，拉伸方向为Z轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图15.53 拉伸特征3

图15.54 截面草图

Step33.后面的详细操作过程请参见随书光盘中video\ch15\reference\文件下的语音视频讲解文件plug-r04.exe。
