削笔器造型设计实例分享

时间:2023-06-17 理论教育 版权反馈
【摘要】:实例概述本实例讲述的是削笔器(铅笔刀)的设计过程,首先通过“旋转”“镜像”“拉伸”等命令设计出模型的整体轮廓,再通过“扫掠”命令设计出最终模型。图14.1 零件模型及路径查找器说明:本例前面的详细操作过程请参见随书光盘中video\ch14\reference\文件下的语音视频讲解文件pencil_sharpener-r01.exe。Step2.创建图14.2所示的旋转切削特征。选取图14.12a所示的边线为倒圆的对象;倒圆半径值为3。

削笔器造型设计实例分享

实例概述

本实例讲述的是削笔器(铅笔刀)的设计过程,首先通过“旋转”“镜像”“拉伸”等命令设计出模型的整体轮廓,再通过“扫掠”命令设计出最终模型。零件模型及路径查找器如图14.1所示。

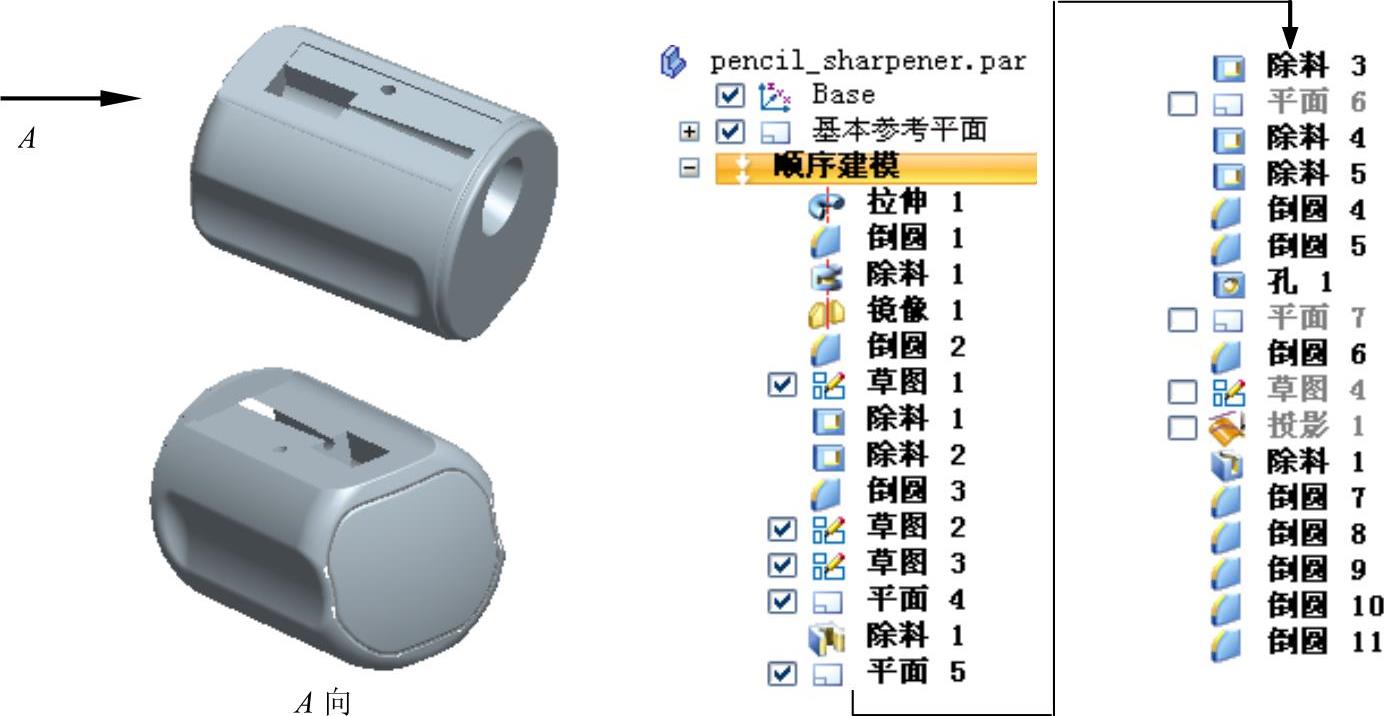

图14.1 零件模型及路径查找器

说明:本例前面的详细操作过程请参见随书光盘中video\ch14\reference\文件下的语音视频讲解文件pencil_sharpener-r01.exe。

Step1.打开文件D:\sest10.3\work\ch14\pencil_sharpener_ex.par。

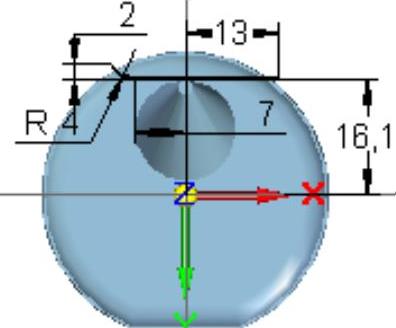

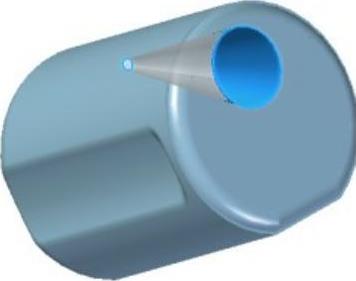

Step2.创建图14.2所示的旋转切削特征。在978-7-111-60568-3-Chapter14-2.jpg区域中单击978-7-111-60568-3-Chapter14-3.jpg按钮,选取前视图(XZ)平面作为草图平面,进入草绘环境。绘制图14.3所示的截面草图;单击978-7-111-60568-3-Chapter14-4.jpg区域中的978-7-111-60568-3-Chapter14-5.jpg按钮,选取图14.3所示的线为旋转轴,单击978-7-111-60568-3-Chapter14-6.jpg按钮;在“旋转”命令条的978-7-111-60568-3-Chapter14-7.jpg文本框中输入值360.0。在图形区空白区域单击,单击窗口中的978-7-111-60568-3-Chapter14-8.jpg按钮,完成旋转切削特征的创建。


图14.2 旋转切削特征

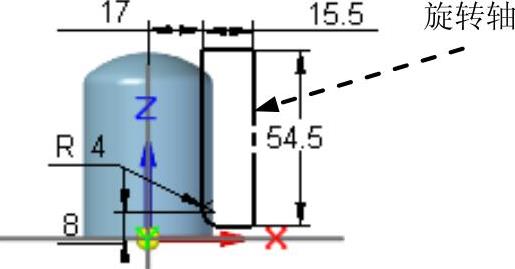

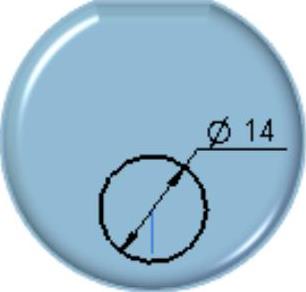

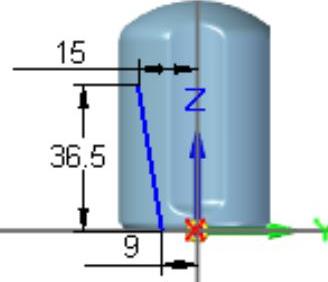

图14.3 截面草图

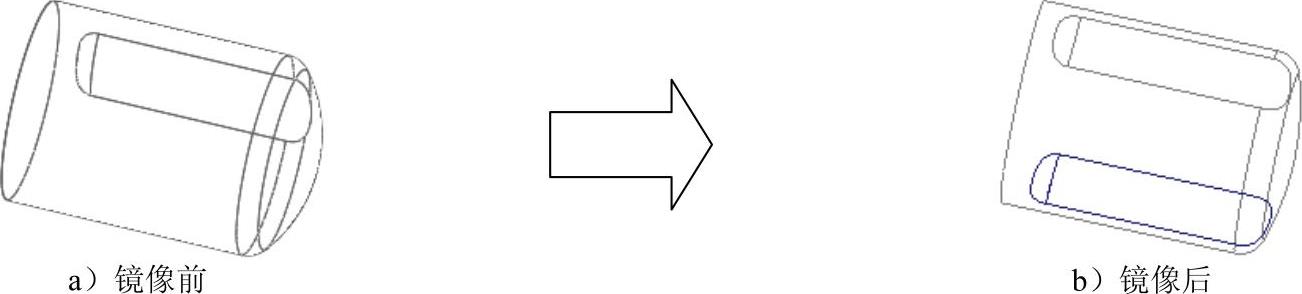

Step3.创建图14.4b所示的镜像特征1,在978-7-111-60568-3-Chapter14-11.jpg区域中单击978-7-111-60568-3-Chapter14-12.jpg命令,在路径查找器中选取旋转切削作为镜像特征,单击978-7-111-60568-3-Chapter14-13.jpg按钮,完成特征的选取;选取右视图(XY)平面作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter14-14.jpg按钮,完成镜像特征1的创建。


图14.4 镜像特征1

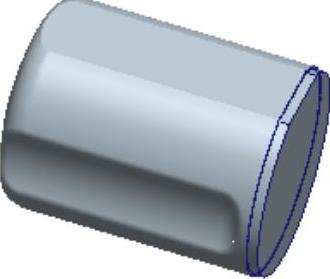

Step4.创建图14.5b所示的倒圆特征2。选取图14.5a所示的边线为倒圆的边线;倒圆半径值为2.0。


图14.5 倒圆特征2

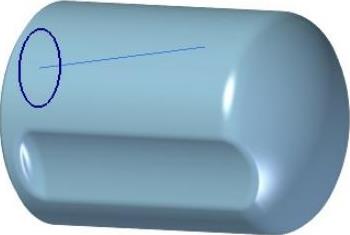

Step5.创建图14.6所示的草图1。在978-7-111-60568-3-Chapter14-17.jpg区域中单击978-7-111-60568-3-Chapter14-18.jpg按钮,选取俯视图(XY)平面为草图平面,绘制图14.7所示的草图1。


图14.6 草图1(建模环境)


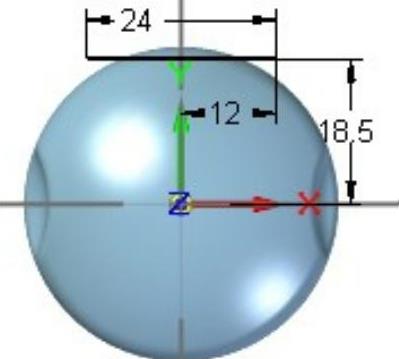

图14.7 草图1(草绘环境)

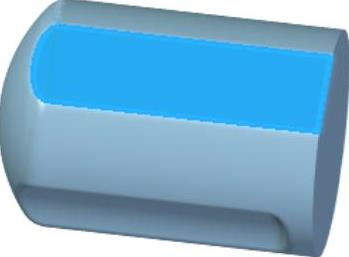

Step6.创建图14.8所示的除料特征1。在978-7-111-60568-3-Chapter14-21.jpg区域中单击978-7-111-60568-3-Chapter14-22.jpg按钮,在“创建起源”选项的下拉列表中选择978-7-111-60568-3-Chapter14-23.jpg选项,在绘图区选取草图1,单击978-7-111-60568-3-Chapter14-24.jpg按钮;将图14.9a所示的箭头指向需要除料的方向,单击鼠标左键。选择命令条中的“全部穿透”按钮978-7-111-60568-3-Chapter14-25.jpg,在图14.9b所示箭头指向需要移除材料的方向单击鼠标左键,单击978-7-111-60568-3-Chapter14-26.jpg按钮,单击978-7-111-60568-3-Chapter14-27.jpg按钮,完成除料特征1的创建。


图14.8 除料特征1

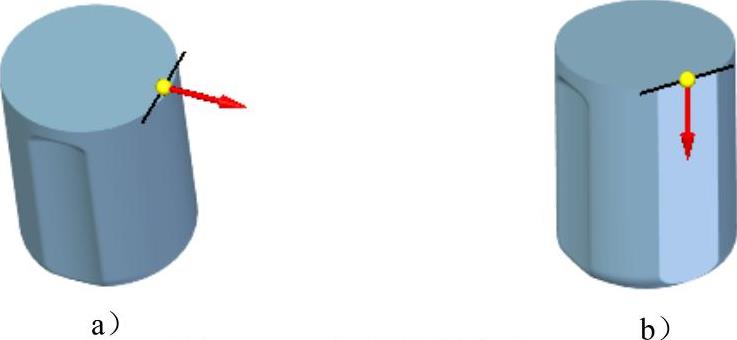

图14.9 定义除料方向

Step7.创建图14.10所示的除料特征2。在978-7-111-60568-3-Chapter14-30.jpg区域中单击978-7-111-60568-3-Chapter14-31.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图14.11所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter14-32.jpg按钮。选择命令条中的“有限范围”按钮978-7-111-60568-3-Chapter14-33.jpg,在978-7-111-60568-3-Chapter14-34.jpg下拉列表中输入值2,在需要移除材料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter14-35.jpg按钮,单击978-7-111-60568-3-Chapter14-36.jpg按钮,完成除料特征2的创建。


图14.10 除料特征2


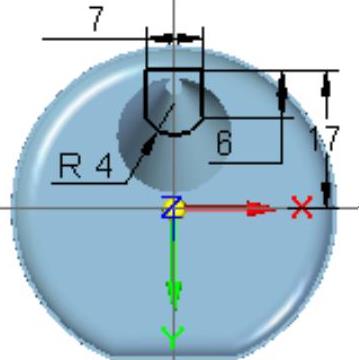

图14.11 截面草图

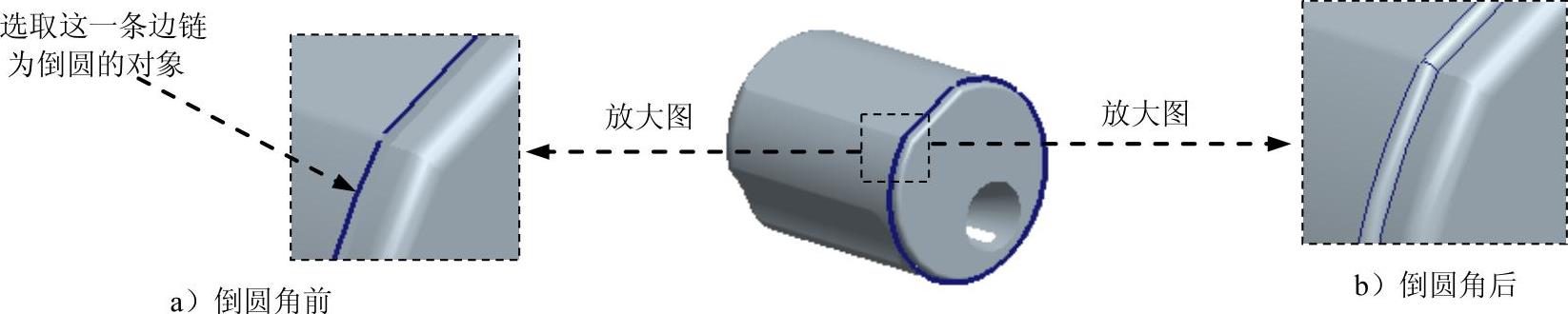

Step8.创建图14.12b所示的倒圆特征3。选取图14.12a所示的边线为倒圆的对象;倒圆半径值为3。

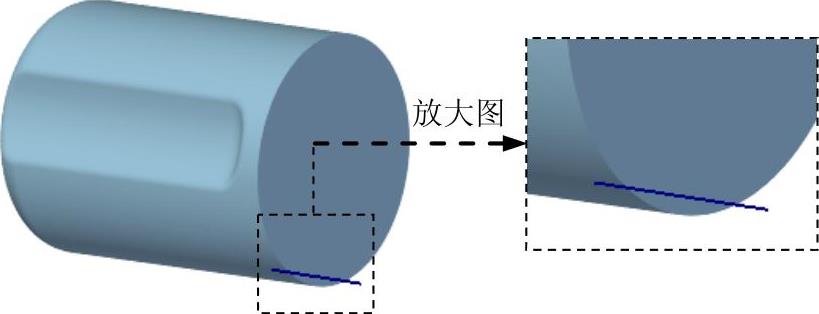

Step9.创建图14.13所示的草图2。在978-7-111-60568-3-Chapter14-39.jpg区域中单击978-7-111-60568-3-Chapter14-40.jpg按钮,选取右视图(YZ)平面为草图平面,绘制图14.14所示的草图2。


图14.12 倒圆特征3


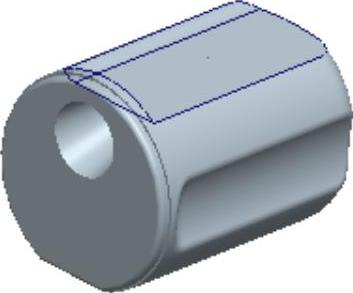

图14.13 草图2(建模环境)


图14.14 草图2(草绘环境)

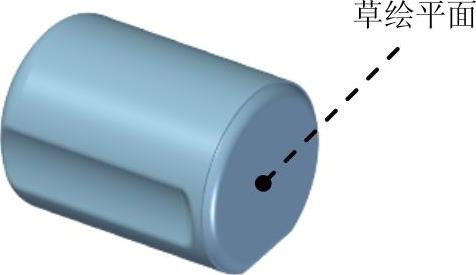

Step10.创建图14.15所示的草图3。在978-7-111-60568-3-Chapter14-44.jpg区域中单击978-7-111-60568-3-Chapter14-45.jpg按钮,选取图14.16所示平面作为草图平面,绘制图14.17所示的草图。


图14.15 草图3


图14.16 选取草绘截面


图14.17 截面草图

Step11.创建图14.18所示的平面4(本步的详细操作过程请参见随书光盘中video\ch14\reference\文件下的语音视频讲解文件pencil_sharpener-r02.exe)。


图14.18 平面4

Step12.创建图14.19所示的放样除料特征。在978-7-111-60568-3-Chapter14-50.jpg区域中单击978-7-111-60568-3-Chapter14-51.jpg按钮,选择978-7-111-60568-3-Chapter14-52.jpg选项;在“创建起源”选项的下拉列表中选择978-7-111-60568-3-Chapter14-53.jpg选项,在绘图区域选取草图3为第一个横截面,在“创建起源”选项的下拉列表中选择978-7-111-60568-3-Chapter14-54.jpg选项,选取平面4,绘制一个图14.20所示的截面草图,单击978-7-111-60568-3-Chapter14-55.jpg按钮,单击978-7-111-60568-3-Chapter14-56.jpg按钮,单击978-7-111-60568-3-Chapter14-57.jpg按钮。完成放样除料特征的创建。


图14.19 放样除料特征


图14.20 截面草图

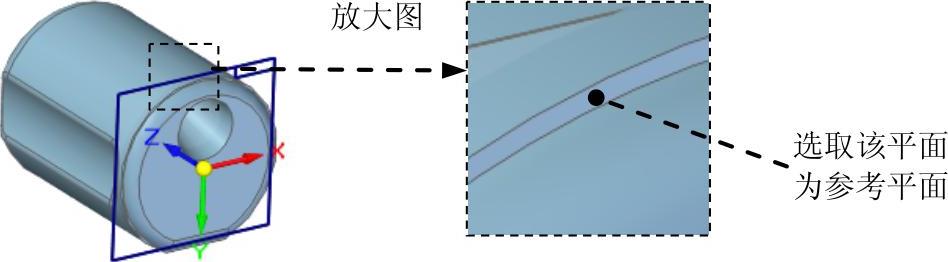

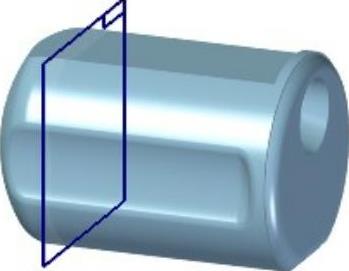

Step13.创建图14.21所示的平面5。在978-7-111-60568-3-Chapter14-60.jpg区域中单击978-7-111-60568-3-Chapter14-61.jpg按钮,选择978-7-111-60568-3-Chapter14-62.jpg选项;在绘图区域选取俯视图XY平面为参考平面(图14.22),在978-7-111-60568-3-Chapter14-63.jpg下拉列表中输入偏移距离值2,偏移方向为Z轴正方向,单击完成平面5的创建。


图14.21 平面5


图14.22 参考平面

Step14.创建图14.23所示的除料特征3。在978-7-111-60568-3-Chapter14-66.jpg区域中单击978-7-111-60568-3-Chapter14-67.jpg按钮,选取平面5作为草图平面,绘制图14.24所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter14-68.jpg按钮。选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter14-69.jpg,在需要移除材料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter14-70.jpg按钮,单击978-7-111-60568-3-Chapter14-71.jpg按钮,完成除料特征3的创建。(www.daowen.com)


图14.23 除料特征3


图14.24 截面草图

Step15.创建图14.25所示的平面6。在978-7-111-60568-3-Chapter14-74.jpg区域中单击978-7-111-60568-3-Chapter14-75.jpg按钮,选择978-7-111-60568-3-Chapter14-76.jpg选项;选取平面5为参考平面,在978-7-111-60568-3-Chapter14-77.jpg下拉列表中输入偏移距离值40,偏移方向参考图14.26所示,单击完成平面6的创建。


图14.25 平面6


图14.26 参考平面

Step16.创建图14.27所示的除料特征4。在978-7-111-60568-3-Chapter14-80.jpg区域中单击978-7-111-60568-3-Chapter14-81.jpg按钮,选取平面6作为草图平面,绘制图14.28所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter14-82.jpg按钮;选择命令条中的“起始/终止范围”按钮978-7-111-60568-3-Chapter14-83.jpg,选取平面6作为除料的起始平面,选取平面4作为除料的终止平面,单击978-7-111-60568-3-Chapter14-84.jpg按钮,单击978-7-111-60568-3-Chapter14-85.jpg按钮,完成除料特征4的创建。


图14.27 除料特征4


图14.28 截面草图

Step17.创建图14.29所示的除料特征5。在978-7-111-60568-3-Chapter14-88.jpg区域中单击978-7-111-60568-3-Chapter14-89.jpg按钮,选取平面5作为草图平面,绘制图14.30所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter14-90.jpg按钮,选择命令条中的“起始/终止范围”按钮978-7-111-60568-3-Chapter14-91.jpg,选取平面5作为除料的起始面,选取图14.29所示的模型表面作为除料的终止面,单击978-7-111-60568-3-Chapter14-92.jpg按钮,单击978-7-111-60568-3-Chapter14-93.jpg按钮,完成除料特征5的创建。

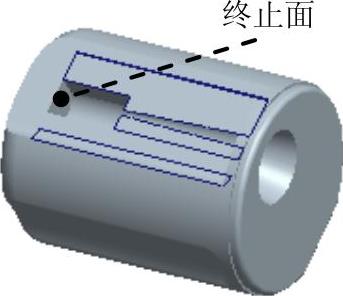

图14.29 除料特征5

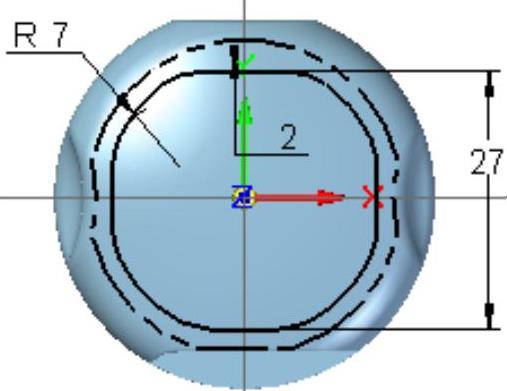

图14.30 截面草图

Step18.创建图14.31b所示的倒圆特征4。选取图14.31a所示的边为倒圆的对象,倒圆半径值为1.0。

Step19.创建图14.32b所示的倒圆特征5。选取图14.32a所示的边为倒圆的对象,倒圆半径值为0.5。


图14.31 倒圆角4


图14.32 倒圆角5

Step20.创建图14.33所示的孔。

(1)定义孔的参数。在978-7-111-60568-3-Chapter14-98.jpg区域中单击978-7-111-60568-3-Chapter14-99.jpg按钮,单击978-7-111-60568-3-Chapter14-100.jpg按钮,系统弹出“孔选项”对话框;在“孔选项”对话框中选择“螺纹孔”选项978-7-111-60568-3-Chapter14-101.jpg,在978-7-111-60568-3-Chapter14-102.jpg下拉列表中选择978-7-111-60568-3-Chapter14-103.jpg选项,在978-7-111-60568-3-Chapter14-104.jpg下拉列表中选择978-7-111-60568-3-Chapter14-105.jpg选项,选中978-7-111-60568-3-Chapter14-106.jpg单选项,在978-7-111-60568-3-Chapter14-107.jpg区域选择延伸类型为978-7-111-60568-3-Chapter14-108.jpg,在978-7-111-60568-3-Chapter14-109.jpg文本框中输入值4,选中978-7-111-60568-3-Chapter14-110.jpg复选框;孔深类型选择978-7-111-60568-3-Chapter14-111.jpg;单击978-7-111-60568-3-Chapter14-112.jpg按钮。完成孔参数的设置。

(2)定义孔的放置面。选取图14.33所示的表面为孔的放置面,在模型表面单击完成孔的放置。

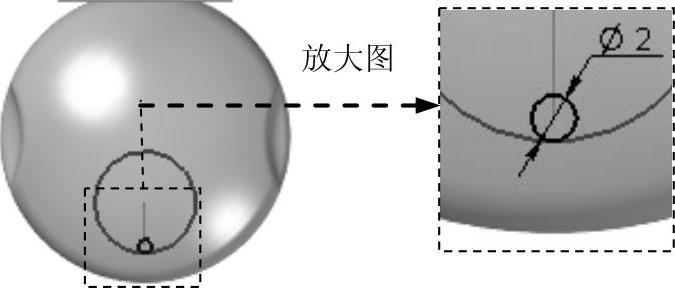

(3)编辑孔的定位。为孔添加图14.34所示的尺寸及几何约束,约束完成后,单击978-7-111-60568-3-Chapter14-113.jpg按钮,退出草图绘制环境。

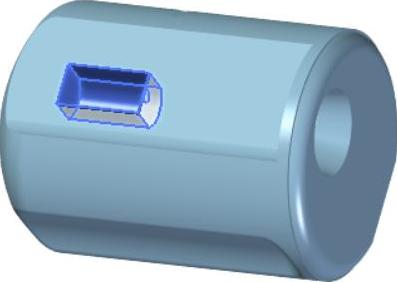

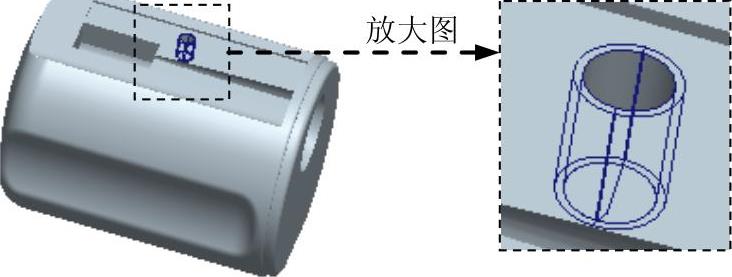

图14.33 孔

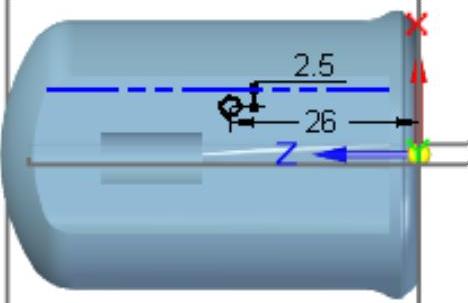

图14.34 孔的尺寸及几何约束

(4)调整孔的方向。移动鼠标调整孔的方向向材料内部。

(5)单击命令条中的978-7-111-60568-3-Chapter14-116.jpg按钮。单击978-7-111-60568-3-Chapter14-117.jpg按钮,完成孔的创建。

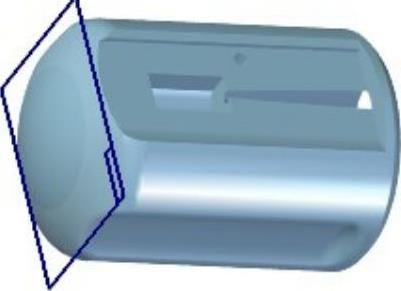

Step21.创建图14.35所示的平面7。在978-7-111-60568-3-Chapter14-118.jpg区域中单击978-7-111-60568-3-Chapter14-119.jpg按钮,选择978-7-111-60568-3-Chapter14-120.jpg选项;在绘图区域选取俯视图XY平面为参考平面,在978-7-111-60568-3-Chapter14-121.jpg下拉列表中输入偏移距离值55,偏移方向参考图14.36所示,单击完成平面7的创建。


图14.35 平面7

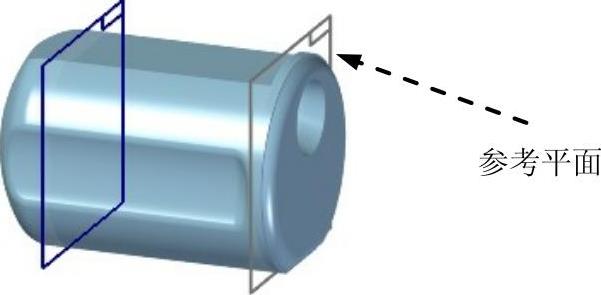

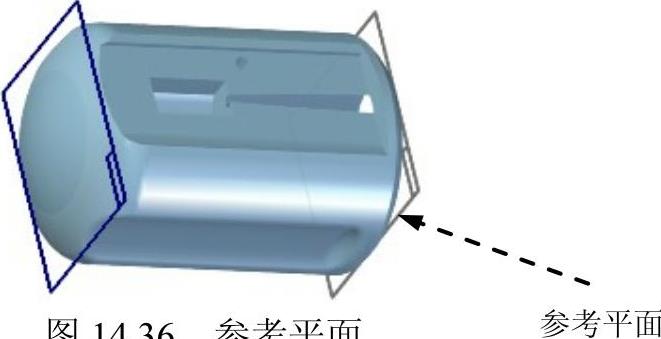

图14.36 参考平面

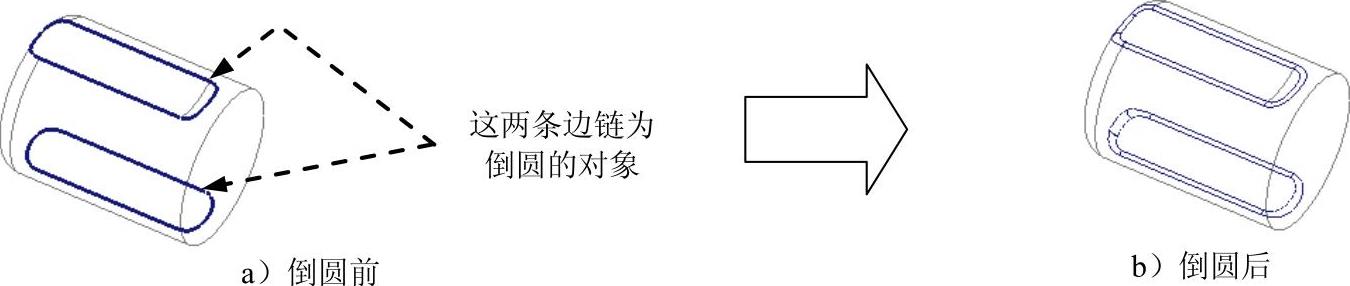

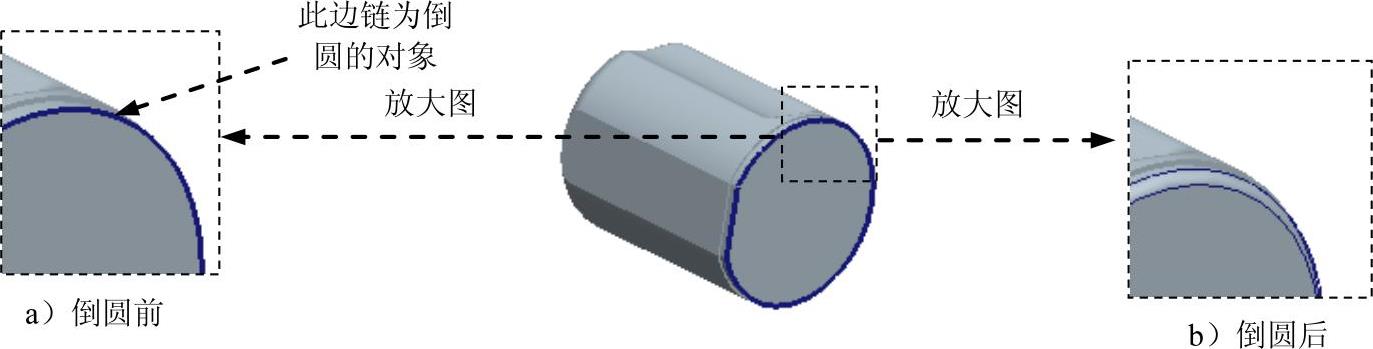

Step22.创建图14.37b所示的倒圆特征6。选取图14.37a所示的边链为倒圆的对象;倒圆半径值为0.5。

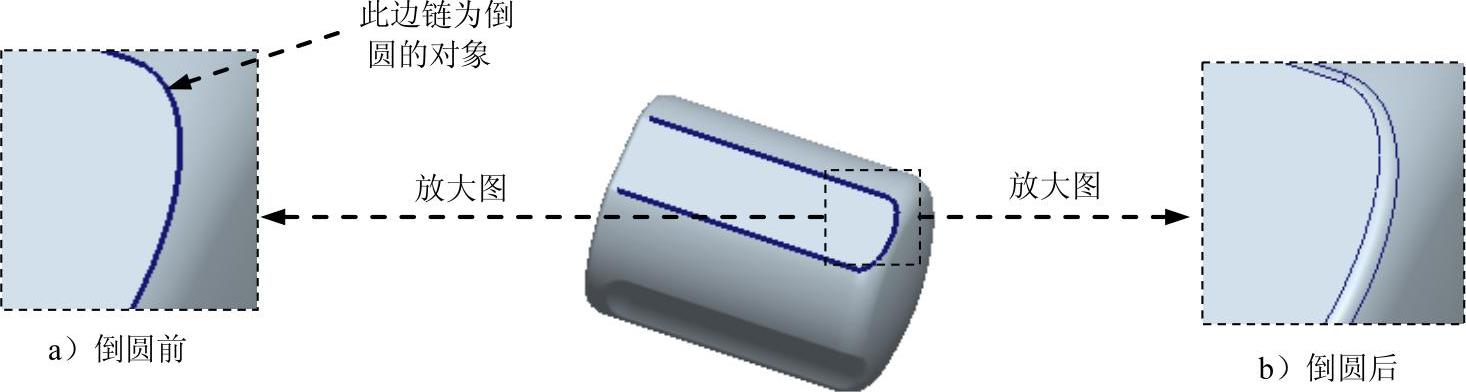

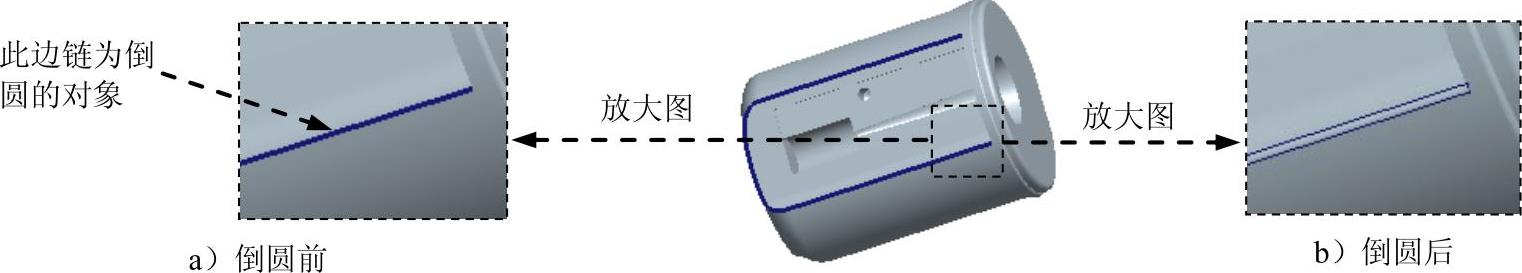

图14.37 倒圆特征6

Step23.创建图14.38所示的草图4。在978-7-111-60568-3-Chapter14-125.jpg区域中单击978-7-111-60568-3-Chapter14-126.jpg按钮,选取平面7作为草图平面,绘制图14.39所示的草图4。


图14.38 草图4(建模环境)


图14.39 草图4(草绘环境)

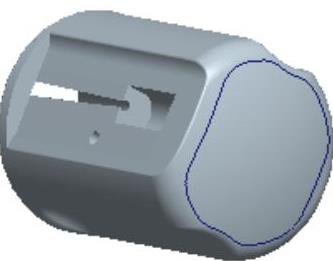

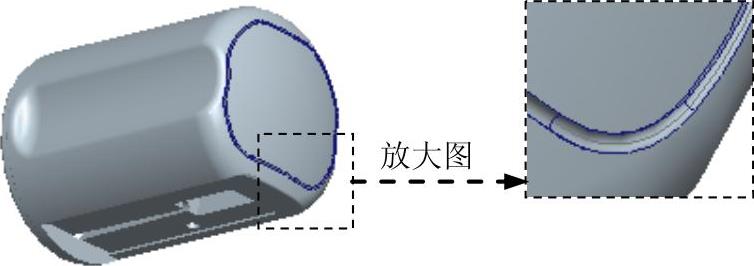

Step24.创建图14.40所示的曲线的投影。在978-7-111-60568-3-Chapter14-129.jpg选项卡978-7-111-60568-3-Chapter14-130.jpg区域中单击978-7-111-60568-3-Chapter14-131.jpg命令,选取草图4为投影曲线,然后单击鼠标右键;选取图14.41所示的面为投影面,然后单击鼠标右键;选择图14.41所示的方向,使投影方向朝向投影面。然后在箭头所示一侧单击鼠标左键;单击978-7-111-60568-3-Chapter14-132.jpg按钮,完成投影曲线的创建。单击978-7-111-60568-3-Chapter14-133.jpg按钮。

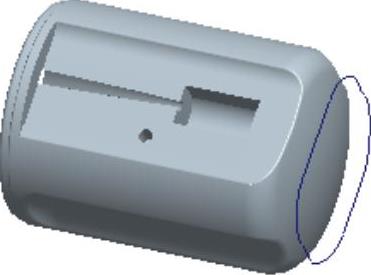

图14.40 投影

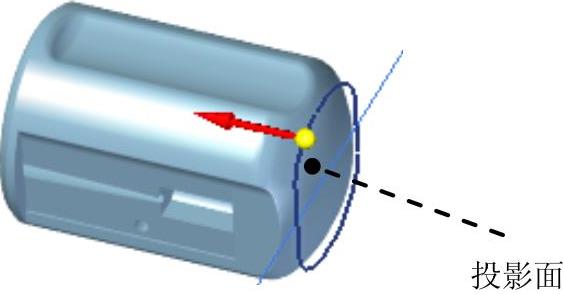

图14.41 定义投影参照

Step25.创建图14.42所示的扫掠特征1,在978-7-111-60568-3-Chapter14-136.jpg区域中单击978-7-111-60568-3-Chapter14-137.jpg后的小三角,选择978-7-111-60568-3-Chapter14-138.jpg命令,在“除料扫掠”对话框的978-7-111-60568-3-Chapter14-139.jpg区域中选中978-7-111-60568-3-Chapter14-140.jpg单选项,其他参数接受系统默认设置值,单击978-7-111-60568-3-Chapter14-141.jpg按钮;选取图14.41所示的投影曲线作为扫掠轨迹曲线;在命令条中选择978-7-111-60568-3-Chapter14-142.jpg,选取右视图(YZ)平面为草图平面,创建一个图14.43所示的扫掠截面,单击978-7-111-60568-3-Chapter14-143.jpg按钮,退出草绘环境;单击“除料扫掠”命令条中的978-7-111-60568-3-Chapter14-144.jpg按钮,再单击978-7-111-60568-3-Chapter14-145.jpg按钮;单击978-7-111-60568-3-Chapter14-146.jpg按钮,完成扫掠特征1的创建。


图14.42 扫掠特征1

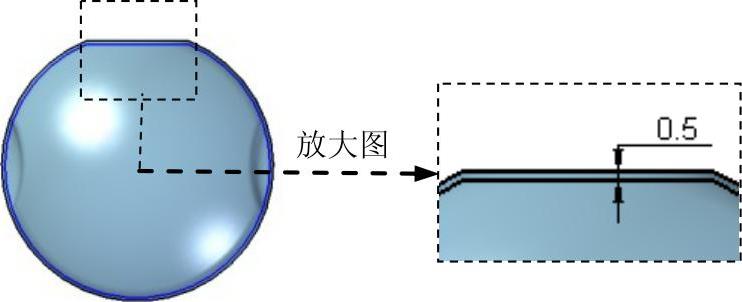

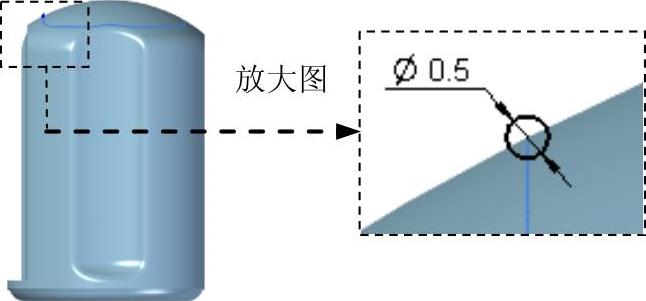

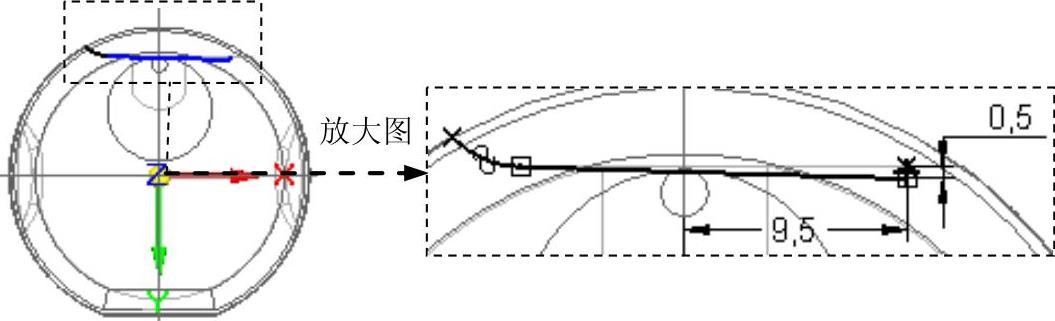

图14.43 扫掠截面草图

Step26.后面的详细操作过程请参见随书光盘中video\ch14\reference\文件下的语音视频讲解文件pencil_sharpener-r03.exe。
