实例概述

本实例是一个修正液笔盖的设计,其总体上没有复杂的特征,但设计得十分精致,主要运用了旋转、除料、阵列、拉伸、曲面拔模及倒圆等特征命令,其中拉伸曲面的使用值得读者注意。零件模型及路径查找器如图12.1所示。

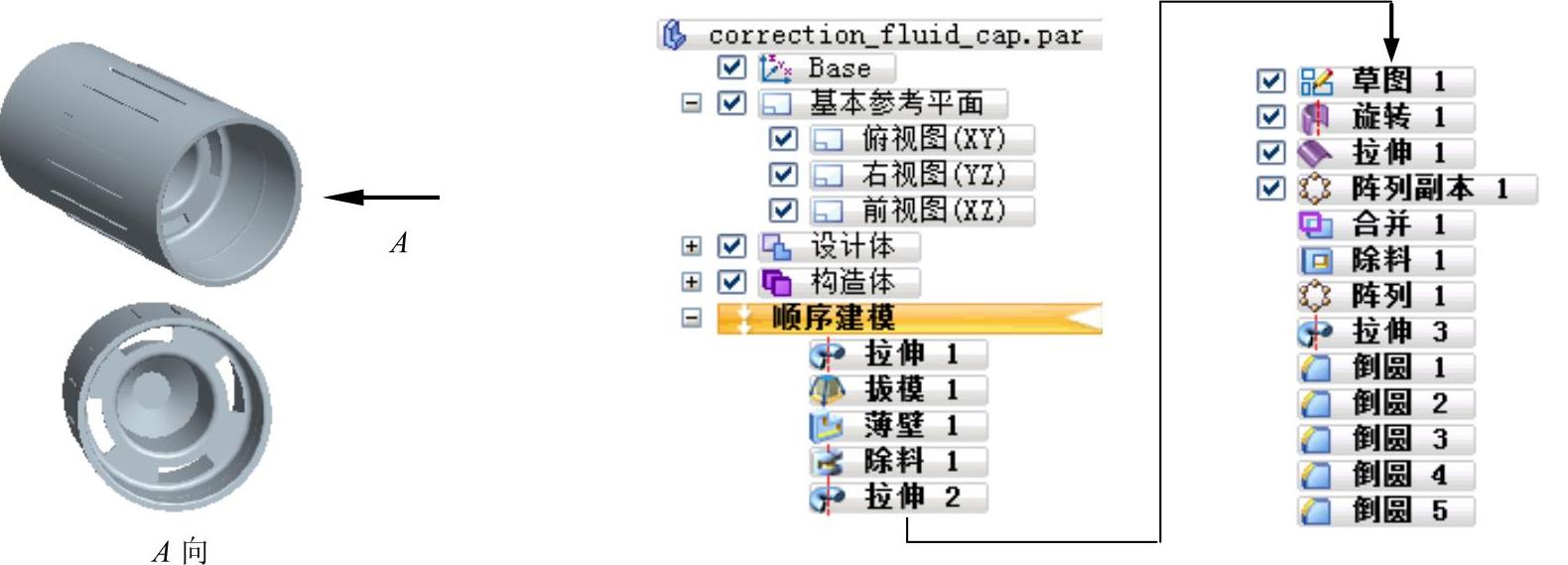

图12.1 零件模型及路径查找器

说明:本例前面的详细操作过程请参见随书光盘中video\ch12\reference\文件下的语音视频讲解文件correction_fluid_cap-r01.exe。

Step1.打开文件D:\sest10.3\work\ch12\correction_fluid_cap_ex.par。

Step2.创建图12.2所示的拔模特征1。在978-7-111-60568-3-Chapter12-2.jpg区域中单击978-7-111-60568-3-Chapter12-3.jpg按钮,选取图12.3所示的面1为拔模参考面,选取图12.3所示的面2与面3为需要拔模的面;在“拔模”命令条的拔模角度区域的文本框中输入角度值1,然后右键;单击978-7-111-60568-3-Chapter12-4.jpg按钮。移动鼠标将拔模方向调整至图12.3所示的位置后单击,单击978-7-111-60568-3-Chapter12-5.jpg按钮,单击978-7-111-60568-3-Chapter12-6.jpg按钮,完成拔模特征1的创建。

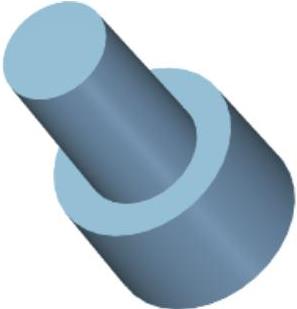

图12.2 拔模特征1

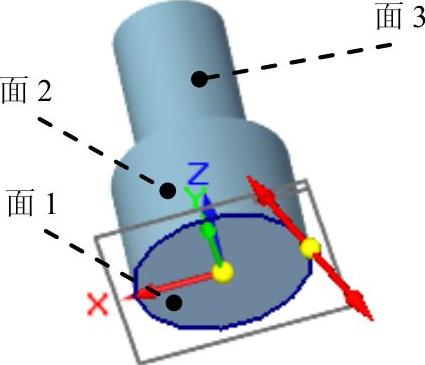

图12.3 拔模面与拔模方向定义

Step3.创建图12.4b所示的薄壁特征1。在978-7-111-60568-3-Chapter12-9.jpg区域中单击978-7-111-60568-3-Chapter12-10.jpg按钮,在“薄壁”命令条的978-7-111-60568-3-Chapter12-11.jpg文本框中输入薄壁厚度值0.5,然后右击;选择图12.4a所示的模型表面为要移除的面,然后右击;单击“薄壁”命令条中的978-7-111-60568-3-Chapter12-12.jpg按钮,单击978-7-111-60568-3-Chapter12-13.jpg按钮,完成薄壁特征1的创建。

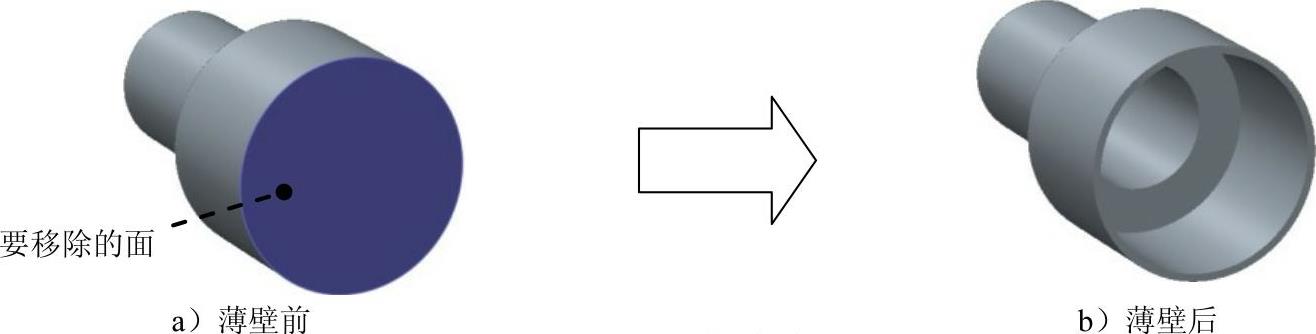

图12.4 薄壁特征1

Step4.创建图12.5所示的旋转切削特征。在978-7-111-60568-3-Chapter12-15.jpg区域中单击978-7-111-60568-3-Chapter12-16.jpg按钮,选取前视图(XZ)平面作为草图平面,进入草绘环境。绘制图12.6所示的截面草图;单击区域中的978-7-111-60568-3-Chapter12-17.jpg按钮,选取图12.6所示的线为旋转轴,单击978-7-111-60568-3-Chapter12-18.jpg按钮;在“旋转”命令条的978-7-111-60568-3-Chapter12-19.jpg文本框中输入值360.0。在图形区空白区域单击,单击窗口中的978-7-111-60568-3-Chapter12-20.jpg按钮,完成旋转切削特征的创建。


图12.5 旋转切削特征

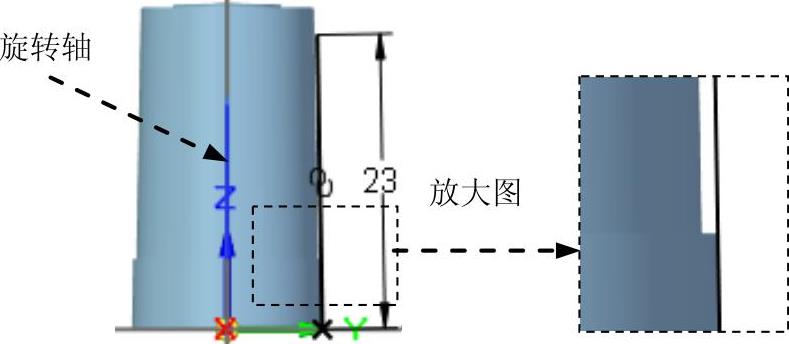

图12.6 截面草图

Step5.创建图12.7所示的旋转特征1。在978-7-111-60568-3-Chapter12-23.jpg区域中选择978-7-111-60568-3-Chapter12-24.jpg命令,选取前视图(XZ)平面为草图平面,绘制图12.8所示的截面草图;单击978-7-111-60568-3-Chapter12-25.jpg区域中的978-7-111-60568-3-Chapter12-26.jpg按钮,选取图12.8所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter12-27.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter12-28.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter12-29.jpg按钮,完成旋转特征1的创建。


图12.7 旋转特征1


图12.8 截面草图

Step6.创建图12.9所示的草图1。在978-7-111-60568-3-Chapter12-32.jpg区域中单击978-7-111-60568-3-Chapter12-33.jpg按钮,选取前视图(XZ)平面作为草图平面,绘制图12.10所示的草图1。


图12.9 草图1(建模环境)


图12.10 草图1(草绘环境)

Step7.创建图12.11所示的旋转曲面1,选择978-7-111-60568-3-Chapter12-36.jpg区域中的978-7-111-60568-3-Chapter12-37.jpg命令,选取前视图(XZ)平面作为草图平面,绘制图12.12所示的截面草图;单击978-7-111-60568-3-Chapter12-38.jpg区域中的978-7-111-60568-3-Chapter12-39.jpg按钮,选取图12.12所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter12-40.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter12-41.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转曲面”命令条中的978-7-111-60568-3-Chapter12-42.jpg按钮,完成旋转曲面1的创建。


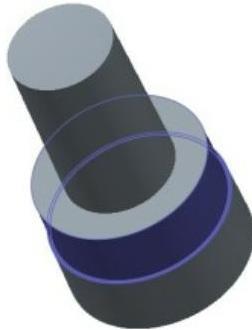

图12.11 旋转曲面1

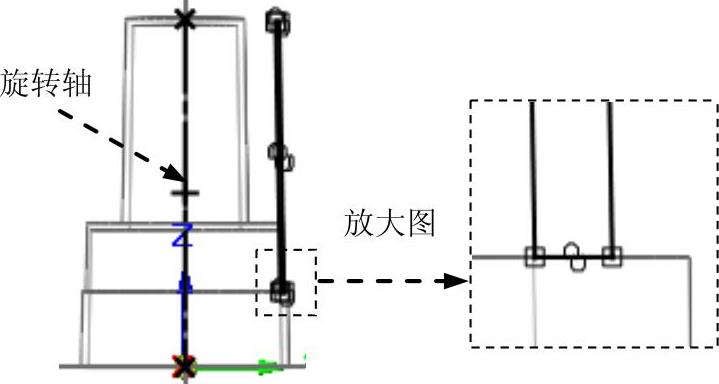

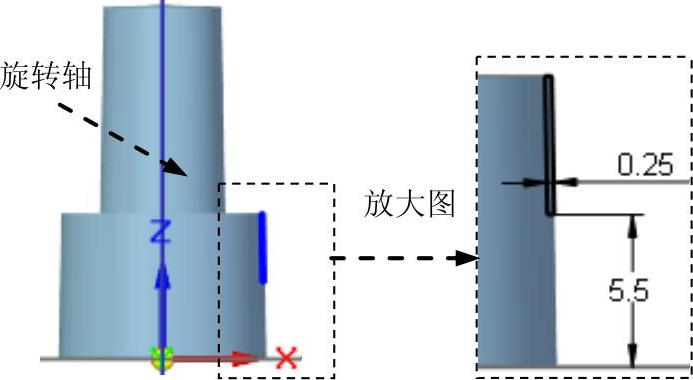

图12.12 截面草图

Step8.创建图12.13所示的拉伸曲面1。选择978-7-111-60568-3-Chapter12-45.jpg区域中的978-7-111-60568-3-Chapter12-46.jpg命令,在“拉伸曲面”命令条的下拉列表中选择978-7-111-60568-3-Chapter12-47.jpg选项,在978-7-111-60568-3-Chapter12-48.jpg下拉列表中选择978-7-111-60568-3-Chapter12-49.jpg选项;选取草图1为拉伸曲线,然后单击右键;选择命令条中的“起始/终止范围”按钮978-7-111-60568-3-Chapter12-50.jpg,选取图12.14所示的旋转曲面作为拉伸起始面,在路径查找器中单击978-7-111-60568-3-Chapter12-51.jpg前的“对号”将其隐藏,选取图12.15所示的模型表面为拉伸终止面,选中命令条中的“封闭端”按钮978-7-111-60568-3-Chapter12-52.jpg,单击978-7-111-60568-3-Chapter12-53.jpg按钮,完成拉伸曲面1的创建,单击978-7-111-60568-3-Chapter12-54.jpg按钮,完成拉伸曲面1的创建。

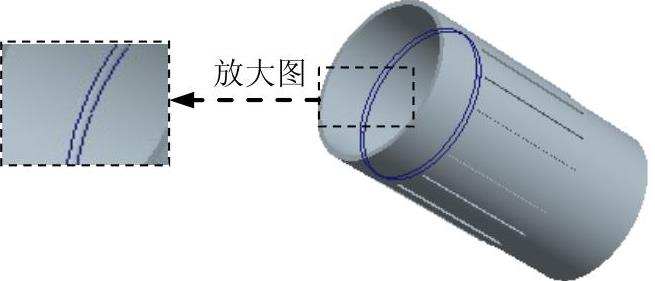

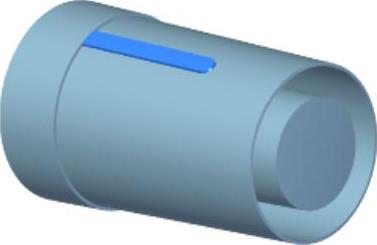

图12.13 拉伸曲面1

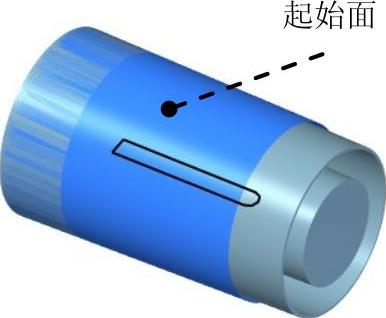

图12.14 拉伸起始面

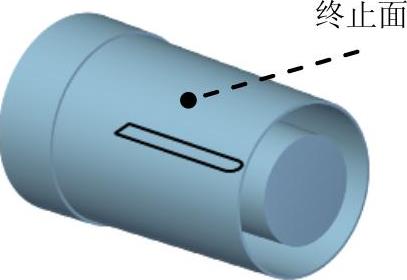

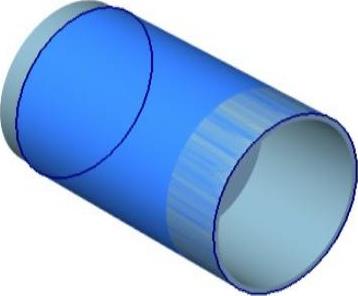

图12.15 拉伸终止面

Step9.创建图12.16所示的阵列副本1。在978-7-111-60568-3-Chapter12-58.jpg区域中单击978-7-111-60568-3-Chapter12-59.jpg命令后,在命令条的978-7-111-60568-3-Chapter12-60.jpg下拉列表中选择978-7-111-60568-3-Chapter12-61.jpg选项,在图形区中选取要阵列的拉伸曲面,单击978-7-111-60568-3-Chapter12-62.jpg按钮;选取俯视图(XY)平面作为阵列草图平面;单击978-7-111-60568-3-Chapter12-63.jpg区域中的978-7-111-60568-3-Chapter12-64.jpg按钮,绘制图12.17所示的圆(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter12-65.jpg下拉列表中选择978-7-111-60568-3-Chapter12-66.jpg选项,在978-7-111-60568-3-Chapter12-67.jpg文本框中输入阵列个数为15,单击左键,单击978-7-111-60568-3-Chapter12-68.jpg按钮,退出草绘环境;在命令条中单击978-7-111-60568-3-Chapter12-69.jpg按钮,完成阵列副本1的创建。


图12.16 阵列副本1

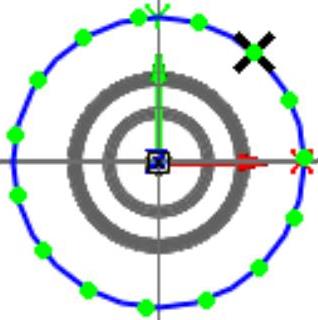

图12.17 环形阵列轮廓

Step10.创建合并特征1。选择978-7-111-60568-3-Chapter12-72.jpg区域中978-7-111-60568-3-Chapter12-73.jpg后的小三角,单击“合并”按钮978-7-111-60568-3-Chapter12-74.jpg,然后依次在图形区中选取拉伸曲面及所有阵列副本,单击右键,单击978-7-111-60568-3-Chapter12-75.jpg按钮,完成合并特征的创建。

Step11.创建图12.18所示的除料特征1。在978-7-111-60568-3-Chapter12-76.jpg区域中单击978-7-111-60568-3-Chapter12-77.jpg按钮,选取图12.19所示的模型表面作为草图平面,绘制图12.20所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter12-78.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter12-79.jpg,调整拉伸方向为两侧拉伸,单击978-7-111-60568-3-Chapter12-80.jpg按钮,单击978-7-111-60568-3-Chapter12-81.jpg按钮,完成除料特征1的创建。

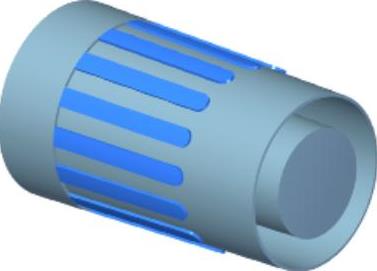

图12.18 除料特征1


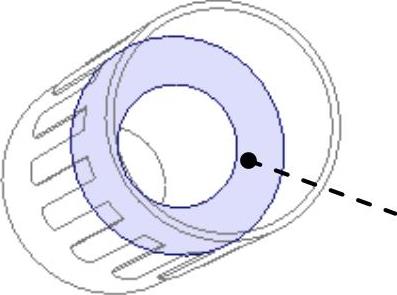

图12.19 定义草图平面

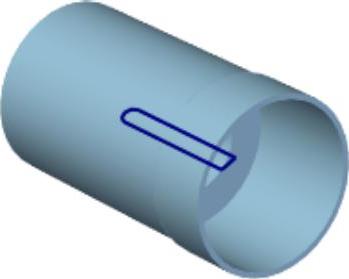

图12.20 截面草图

Step12.创建图12.21b所示的阵列特征1。在978-7-111-60568-3-Chapter12-85.jpg区域中单击978-7-111-60568-3-Chapter12-86.jpg命令后,在图形区中选取要阵列的除料特征1,单击978-7-111-60568-3-Chapter12-87.jpg按钮;选取图12.19所示的模型表面作为阵列草图平面;单击978-7-111-60568-3-Chapter12-88.jpg区域中的978-7-111-60568-3-Chapter12-89.jpg按钮,绘制图12.22所示的圆(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter12-90.jpg下拉列表中选择978-7-111-60568-3-Chapter12-91.jpg选项,在978-7-111-60568-3-Chapter12-92.jpg后的文本框中输入阵列个数为4,单击左键,单击978-7-111-60568-3-Chapter12-93.jpg按钮,退出草绘环境;在命令条中单击978-7-111-60568-3-Chapter12-94.jpg按钮,完成阵列特征1的创建。

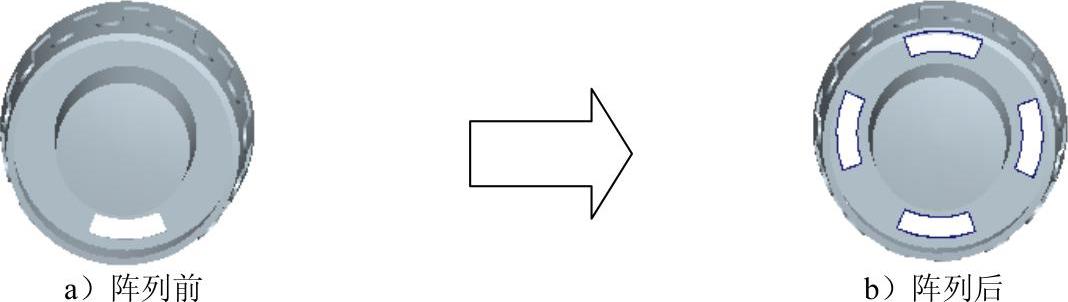

图12.21 阵列特征1

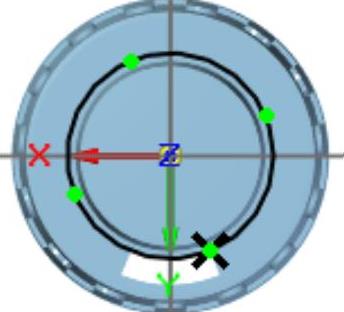

图12.22 环形阵列轮廓

Step13.创建图12.23所示的旋转特征2。在978-7-111-60568-3-Chapter12-97.jpg区域中选择978-7-111-60568-3-Chapter12-98.jpg命令,选取右视图(YZ)平面为草图平面,绘制图12.24所示的截面草图;单击978-7-111-60568-3-Chapter12-99.jpg区域中的978-7-111-60568-3-Chapter12-100.jpg按钮,选取图12.24所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter12-101.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter12-102.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter12-103.jpg按钮,完成旋转特征2的创建。


图12.23 旋转特征2


图12.24 截面草图

Step14.后面的详细操作过程请参见随书光盘中video\ch12\reference\文件下的语音视频讲解文件correction_fluid_cap-r02.exe。
