拉伸、倒圆、扫描、阵列:如何设计淋浴喷头盖

实例概述

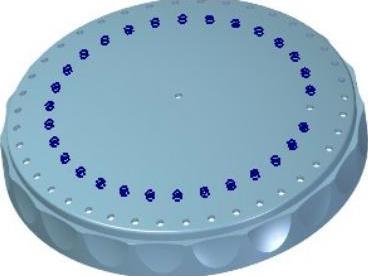

本实例主要运用了拉伸、倒圆、薄壁、扫掠、阵列等特征命令,零件模型及路径查找器如图11.1所示。


图11.1 零件模型及路径查找器

说明:本例前面的详细操作过程请参见随书光盘中video\ch11\reference\文件下的语音视频讲解文件muzzle_cover-r01.exe。

Step1.打开文件D:\sest10.3\work\ch11\muzzle_cover_ex.par。

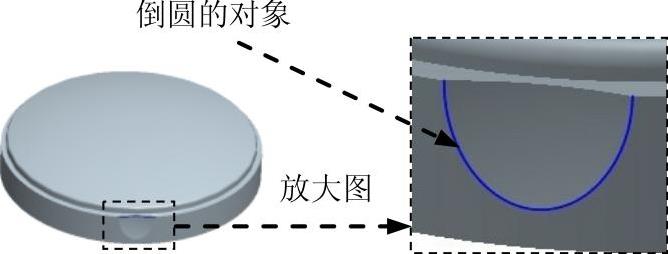

Step2.创建图11.2所示的倒圆特征1。选取图11.2所示的模型边线为倒圆的对象,倒圆半径值为1。


图11.2 倒圆特征1

Step3.创建图11.3b所示的薄壁特征。在978-7-111-60568-3-Chapter11-3.jpg区域中单击978-7-111-60568-3-Chapter11-4.jpg按钮,在“薄壁”命令条的978-7-111-60568-3-Chapter11-5.jpg文本框中输入薄壁厚度值1.2,然后右击;选择图11.3a所示的表面为要移除的面,然后右击;单击“薄壁”命令条中的978-7-111-60568-3-Chapter11-6.jpg按钮,单击978-7-111-60568-3-Chapter11-7.jpg按钮,完成薄壁特征的创建。

Step4.创建图11.4所示的草图1。在978-7-111-60568-3-Chapter11-8.jpg区域中单击978-7-111-60568-3-Chapter11-9.jpg按钮,选取俯视图(XY)平面为草图平面,绘制图11.5所示的草图1。


图11.3 薄壁特征

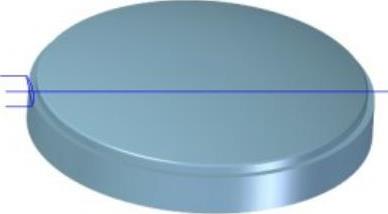

图11.4 草图1(建模环境

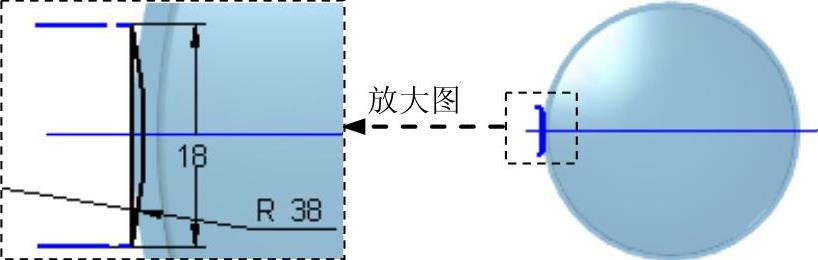

图11.5 草图1(草绘环境)

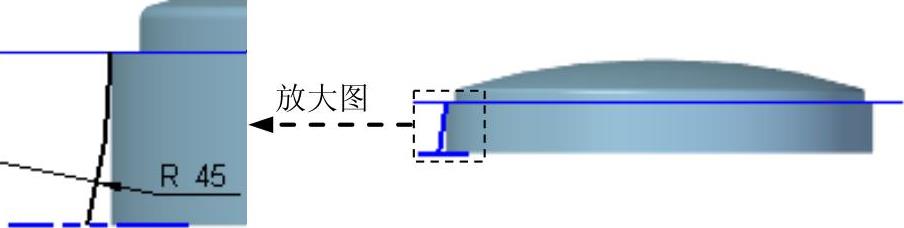

Step5.创建图11.6所示的草图2。在978-7-111-60568-3-Chapter11-13.jpg区域中单击978-7-111-60568-3-Chapter11-14.jpg按钮,选取前视图(XZ)平面为草图平面,绘制图11.7所示的草图2。

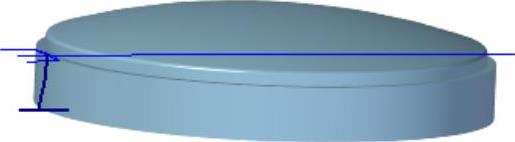

图11.6 草图2(建模环境)


图11.7 草图2(草绘环境)

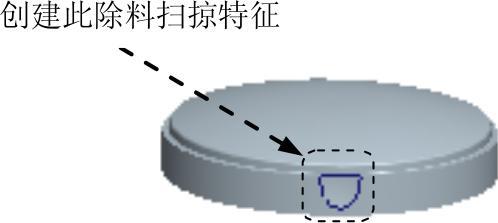

Step6.创建图11.8所示的除料扫掠特征。在978-7-111-60568-3-Chapter11-17.jpg区域中单击978-7-111-60568-3-Chapter11-18.jpg后的小三角,选择978-7-111-60568-3-Chapter11-19.jpg命令后;在“扫掠选项”对话框的978-7-111-60568-3-Chapter11-20.jpg区域中选中978-7-111-60568-3-Chapter11-21.jpg单选项。其他参数接受系统默认设置值,单击978-7-111-60568-3-Chapter11-22.jpg按钮。在图形区中选取草图2扫掠轨迹曲线;单击978-7-111-60568-3-Chapter11-23.jpg按钮,在图形区中选取草图1扫掠的截面,单击命令条中的978-7-111-60568-3-Chapter11-24.jpg按钮,单击978-7-111-60568-3-Chapter11-25.jpg按钮,完成扫掠特征的创建。

Step7.创建图11.9所示的倒圆特征2。选取图11.9所示的模型边线为倒圆的对象,倒圆半径值为0.2。


图11.8 除料扫掠特征


图11.9 倒圆特征2

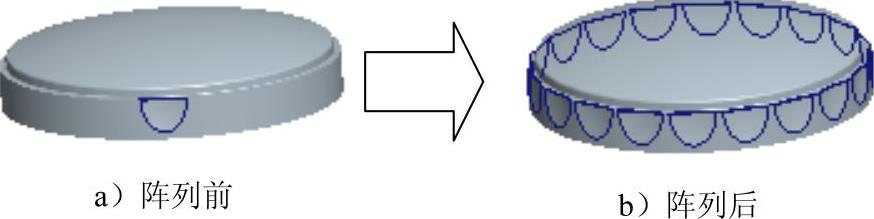

Step8.创建图11.10b所示的阵列特征1。在978-7-111-60568-3-Chapter11-28.jpg区域中单击978-7-111-60568-3-Chapter11-29.jpg命令,选择步骤选项为智能978-7-111-60568-3-Chapter11-30.jpg。在图形区中选取要阵列的拉伸特征(或在路径查找器中选择“除料2”及“倒圆3”特征)。单击978-7-111-60568-3-Chapter11-31.jpg按钮,完成特征的选取,选取俯视图(XY)平面作为阵列草图平面。单击978-7-111-60568-3-Chapter11-32.jpg区域中的978-7-111-60568-3-Chapter11-33.jpg按钮,绘制图11.11所示的圆,在“阵列”命令条的978-7-111-60568-3-Chapter11-34.jpg下拉列表中选择978-7-111-60568-3-Chapter11-35.jpg选项。在“阵列”命令条的978-7-111-60568-3-Chapter11-36.jpg文本框中输入阵列个数为20,在空白处单击鼠标左键,单击978-7-111-60568-3-Chapter11-37.jpg按钮,退出草绘环境。在命令条中单击978-7-111-60568-3-Chapter11-38.jpg按钮,完成特征的创建。


图11.10 阵列特征1

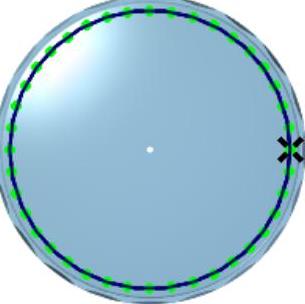

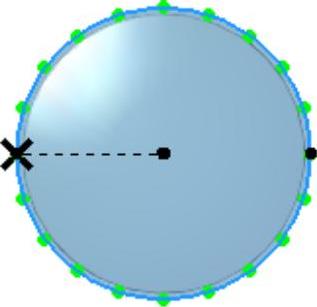

图11.11 环形阵列轮廓

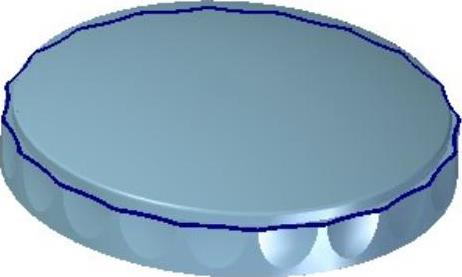

Step9.创建图11.12所示的倒圆特征3。选取图11.12所示的模型边线为倒圆的对象,倒圆半径值为0.2。


图11.12 倒圆特征3

Step10.创建图11.13所示的拉伸特征1。在978-7-111-60568-3-Chapter11-42.jpg区域中单击978-7-111-60568-3-Chapter11-43.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图11.14所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter11-44.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter11-45.jpg,调整拉伸方向为两侧拉伸,单击978-7-111-60568-3-Chapter11-46.jpg按钮,单击978-7-111-60568-3-Chapter11-47.jpg按钮,完成拉伸特征1的创建。


图11.13 拉伸特征1


图11.14 截面草图

Step11.创建图11.15所示的孔特征1。在978-7-111-60568-3-Chapter11-50.jpg区域中单击978-7-111-60568-3-Chapter11-51.jpg按钮,单击978-7-111-60568-3-Chapter11-52.jpg按钮,在“孔选项”对话框中选择“简单孔”选项978-7-111-60568-3-Chapter11-53.jpg,在978-7-111-60568-3-Chapter11-54.jpg下拉列表中输入值2,在978-7-111-60568-3-Chapter11-55.jpg区域选择延伸类型为978-7-111-60568-3-Chapter11-56.jpg(贯通),单击978-7-111-60568-3-Chapter11-57.jpg按钮,完成孔参数的设置;选取俯视图(XY)平面作为孔的放置面;为孔添加图11.16所示的尺寸约束,约束完成后,单击978-7-111-60568-3-Chapter11-58.jpg按钮,退出草图绘制环境,移动鼠标调整孔的方向;单击命令条中的978-7-111-60568-3-Chapter11-59.jpg按钮。单击978-7-111-60568-3-Chapter11-60.jpg按钮,完成孔特征1的创建。

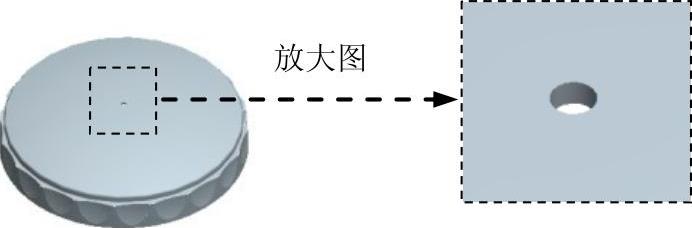

图11.15 孔特征1

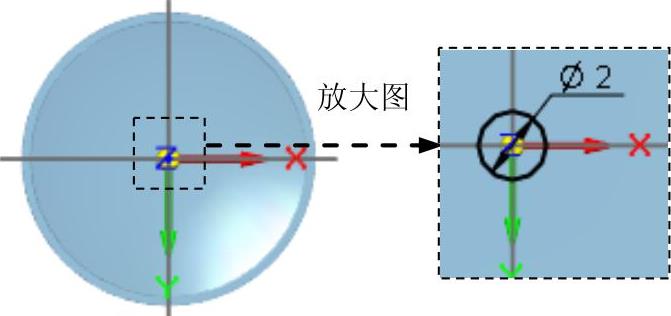

图11.16 孔的约束

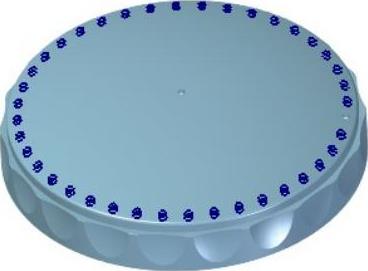

Step12.创建图11.17所示的阵列特征2。在978-7-111-60568-3-Chapter11-63.jpg区域中单击978-7-111-60568-3-Chapter11-64.jpg命令后,在图形区中选取要阵列的孔1,单击978-7-111-60568-3-Chapter11-65.jpg按钮;选取俯视图(XY)平面作为阵列草图平面;单击978-7-111-60568-3-Chapter11-66.jpg区域中的978-7-111-60568-3-Chapter11-67.jpg按钮,绘制图11.18所示的圆(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter11-68.jpg下拉列表中选择978-7-111-60568-3-Chapter11-69.jpg选项,在978-7-111-60568-3-Chapter11-70.jpg后的文本框中输入阵列个数为40,单击左键,单击978-7-111-60568-3-Chapter11-71.jpg按钮,退出草绘环境;在命令条中单击978-7-111-60568-3-Chapter11-72.jpg按钮,完成阵列特征2的创建。


图11.17 阵列特征1


图11.18 环形阵列轮廓

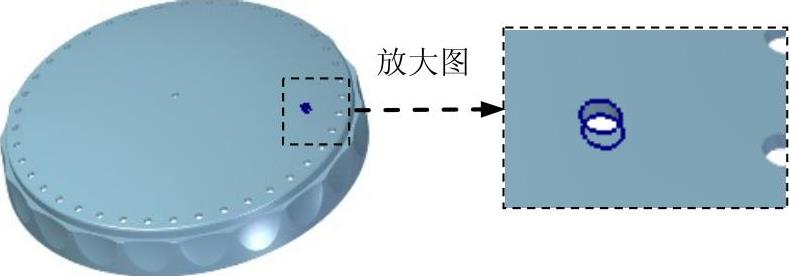

Step13.创建图11.19所示的孔特征2。在978-7-111-60568-3-Chapter11-75.jpg区域中单击978-7-111-60568-3-Chapter11-76.jpg按钮,单击978-7-111-60568-3-Chapter11-77.jpg按钮,在“孔选项”对话框中选择“简单孔”选项978-7-111-60568-3-Chapter11-78.jpg,在978-7-111-60568-3-Chapter11-79.jpg下拉列表中输入值2,在978-7-111-60568-3-Chapter11-80.jpg区域选择延伸类型为978-7-111-60568-3-Chapter11-81.jpg(贯通),单击978-7-111-60568-3-Chapter11-82.jpg按钮,完成孔参数的设置;选取俯视图(XY)作为孔的放置面;为孔添加图11.20所示的尺寸约束,约束完成后,单击978-7-111-60568-3-Chapter11-83.jpg按钮,退出草图绘制环境,移动鼠标调整孔的方向;单击命令条中的978-7-111-60568-3-Chapter11-84.jpg按钮。单击978-7-111-60568-3-Chapter11-85.jpg按钮,完成孔特征2的创建。


图11.19 孔特征2

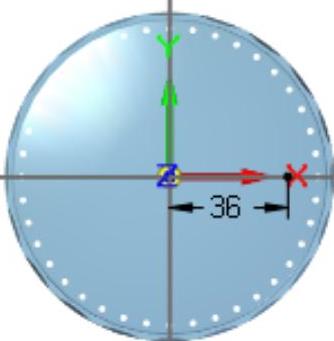

图11.20 孔的约束

Step14.创建图11.21所示的阵列特征3。在978-7-111-60568-3-Chapter11-88.jpg区域中单击978-7-111-60568-3-Chapter11-89.jpg命令后,在图形区中选取要阵列的孔2,单击978-7-111-60568-3-Chapter11-90.jpg按钮;选取俯视图(XY)平面作为阵列草图平面;单击978-7-111-60568-3-Chapter11-91.jpg区域中的978-7-111-60568-3-Chapter11-92.jpg按钮,绘制图11.22所示的圆(注:圆心要与坐标原点重合,对于圆的大小没有要求),在“阵列”命令条的978-7-111-60568-3-Chapter11-93.jpg下拉列表中选择978-7-111-60568-3-Chapter11-94.jpg选项,在978-7-111-60568-3-Chapter11-95.jpg文本框中输入阵列个数为30,单击左键,单击978-7-111-60568-3-Chapter11-96.jpg按钮,退出草绘环境;在命令条中单击978-7-111-60568-3-Chapter11-97.jpg按钮,完成阵列特征3的创建。


图11.21 阵列特征3

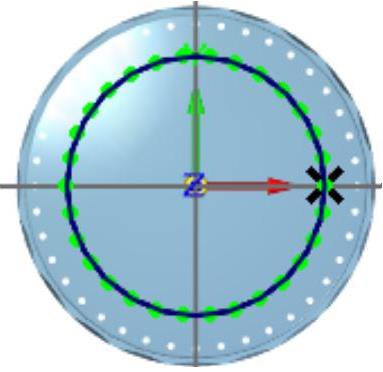

图11.22 环形阵列轮廓

Step15.后面的详细操作过程请参见随书光盘中video\ch11\reference\文件下的语音视频讲解文件muzzle_cover-r02.exe。
