实例概述

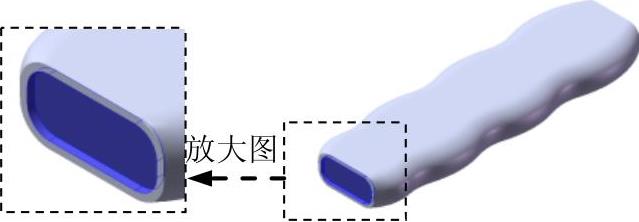

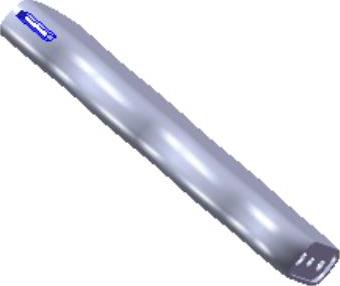

该实例介绍了一个打火机壳的创建过程，其中用到的命令比较简单，关键在于草图中曲线轮廓的构建，曲线的质量决定了曲面是否光滑，读者也可留意一下。该零件模型及路径查找器如图9.1所示。

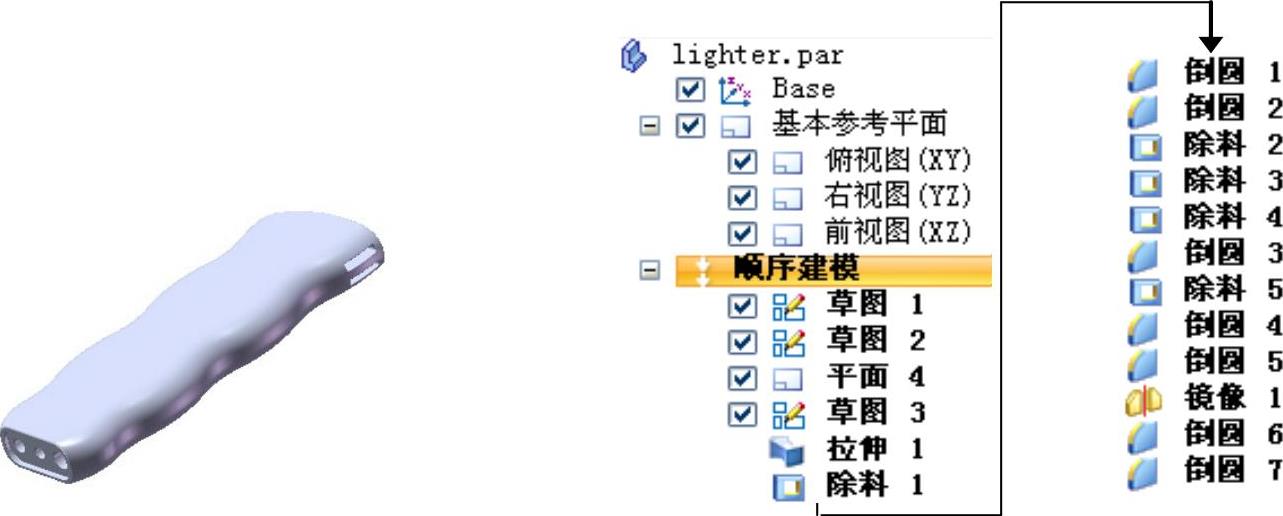

图9.1 零件模型和路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch09\reference\文件下的语音视频讲解文件lighter-r01.exe。

Step1.打开文件D：\sest10.3\work\ch09\lighter_ex.par。

Step2.创建图9.2所示的放样特征。在区域中单击后的小三角，选择命令，选取图9.3所示的截面1与截面2；在“添料”命令条中单击按钮；选取图9.3所示的引导曲线1，单击右键；选取引导曲线2，单击两次右键；单击按钮，单击按钮，完成放样特征的创建。

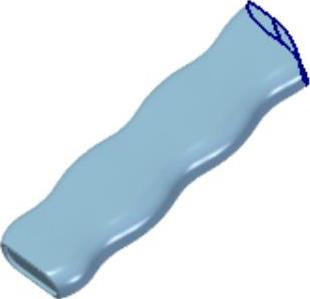

图9.2 放样特征

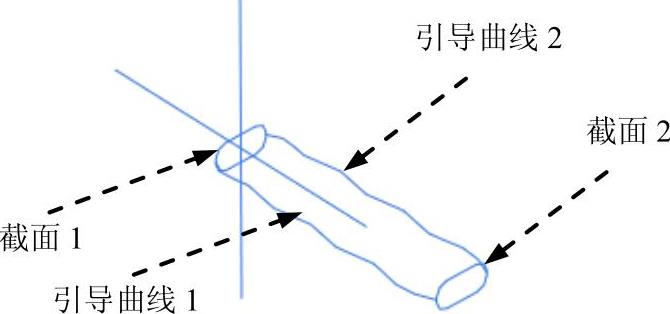

图9.3 定义截面及引导曲线

Step3.创建图9.4所示的除料特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图9.5所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值1，然后按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

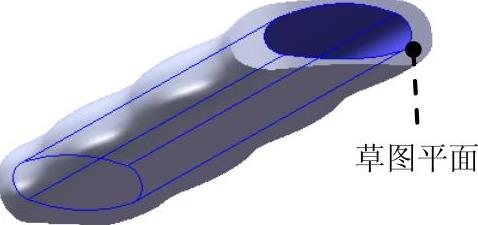

图9.4 除料特征1

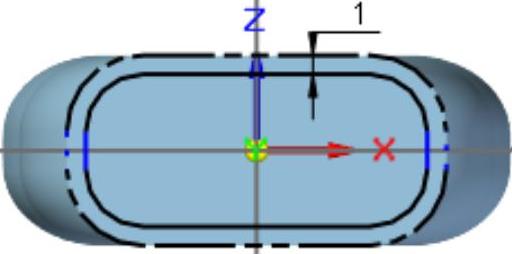

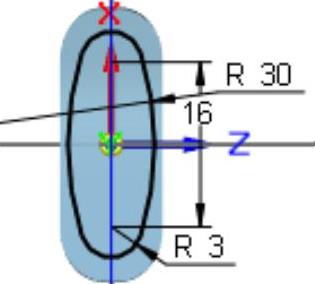

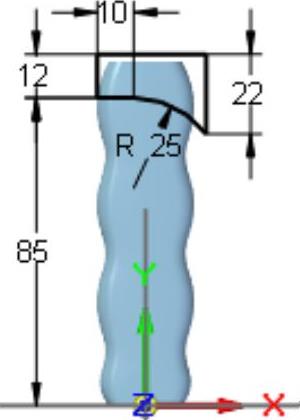

图9.5 截面草图

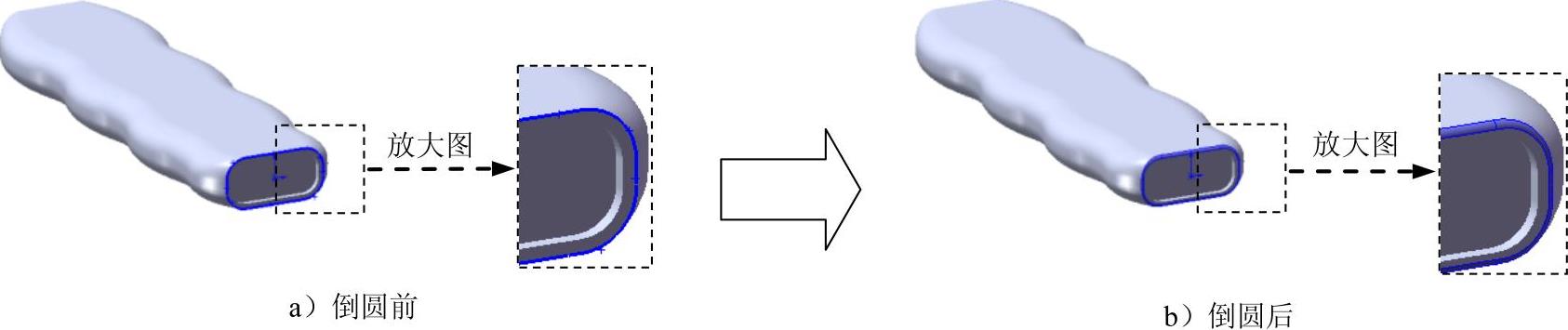

Step4.创建图9.6b所示的倒圆特征1，在命令条的下拉列表中选择选项，选取图9.6a所示的模型边线为倒圆的对象，倒圆半径值为0.5。

Step5.创建图9.7b所示的倒圆特征2，选取图9.7a所示的模型边线为倒圆的对象，倒圆半径值为0.1。

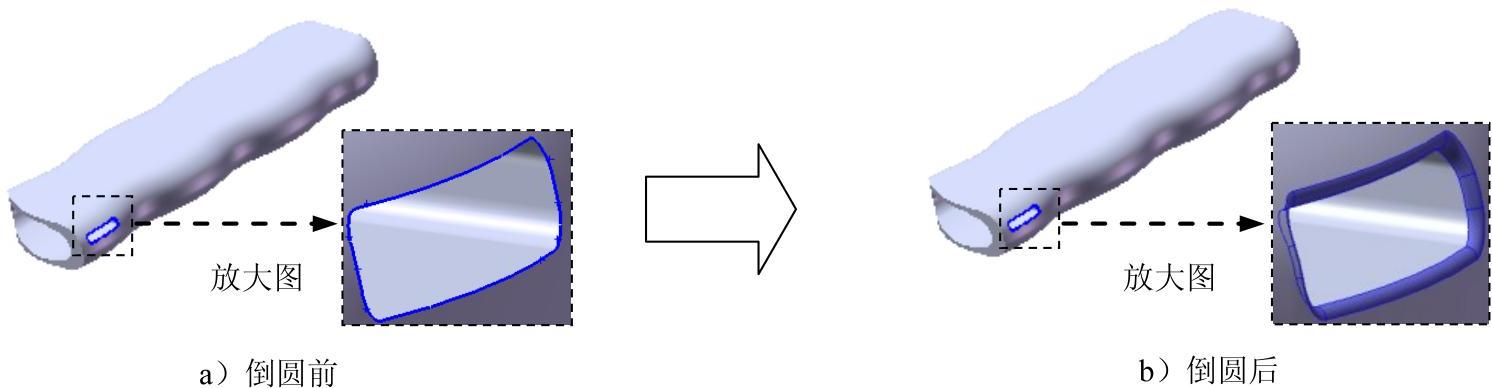

图9.6 倒圆特征1

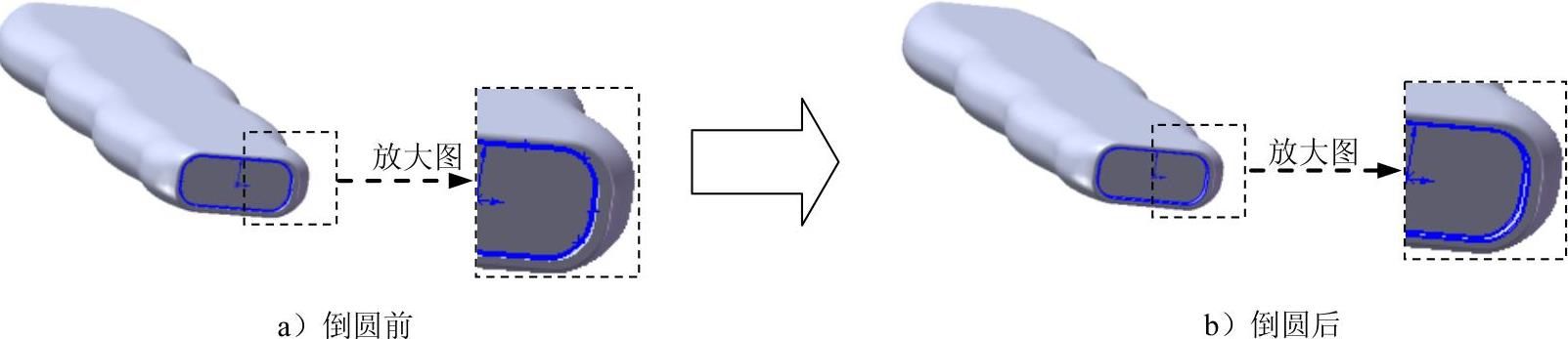

图9.7 倒圆特征2

Step6.创建图9.8所示的除料特征2。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图9.9所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，调整除料方向为两侧除料，单击按钮，单击按钮，完成除料特征2的创建。

图9.8 除料特征2

图9.9 截图草图

Step7.创建图9.10所示的除料特征3。在区域中单击按钮，选取图9.10所示的模型表面作为草图平面，绘制图9.11所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值80，然后按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征3的创建。

图9.10 除料特征3(www.daowen.com)

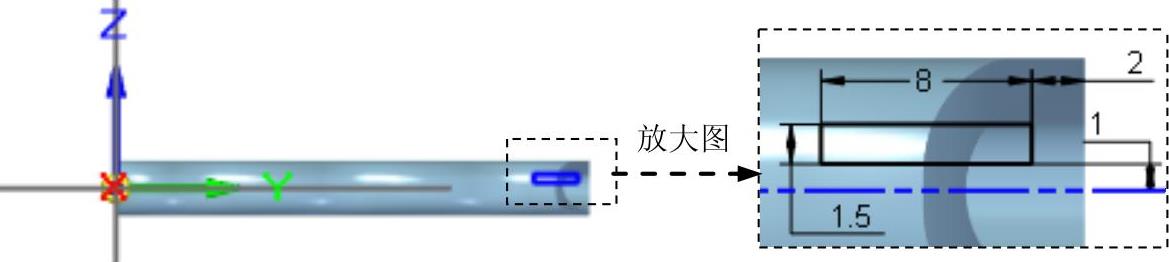

图9.11 截面草图

Step8.创建图9.12所示的除料特征4。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图9.13所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征4的创建。

图9.12 除料特征4

图9.13 截面草图

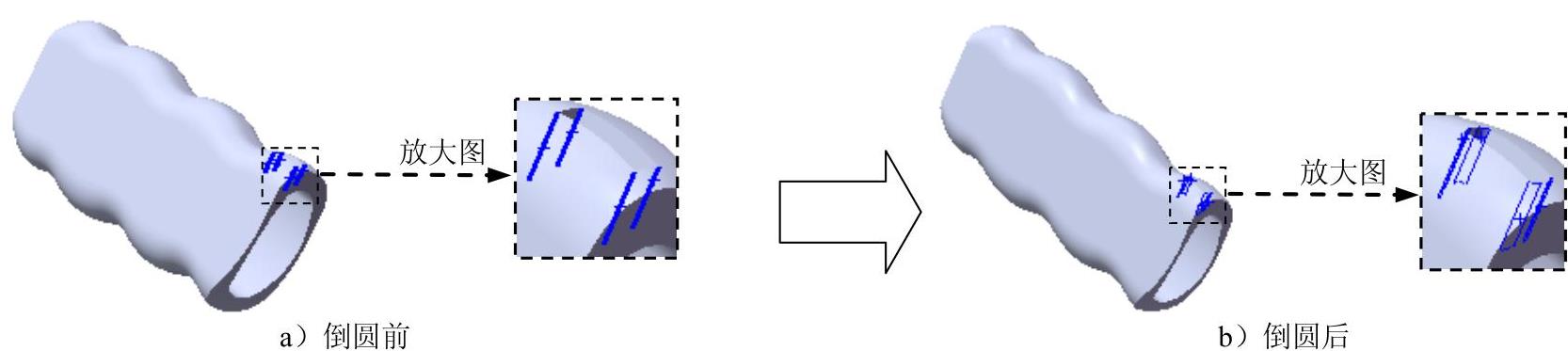

Step9.创建图9.14b所示的倒圆特征3，选取图9.14a所示的模型边线为倒圆的对象，倒圆半径值为0.2。

图9.14 倒圆特征3

Step10.创建图9.15所示的除料特征5。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图9.16所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征5的创建。

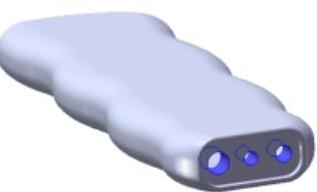

图9.15 除料特征5

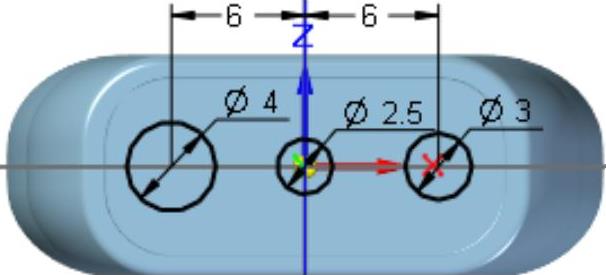

图9.16 截面草图

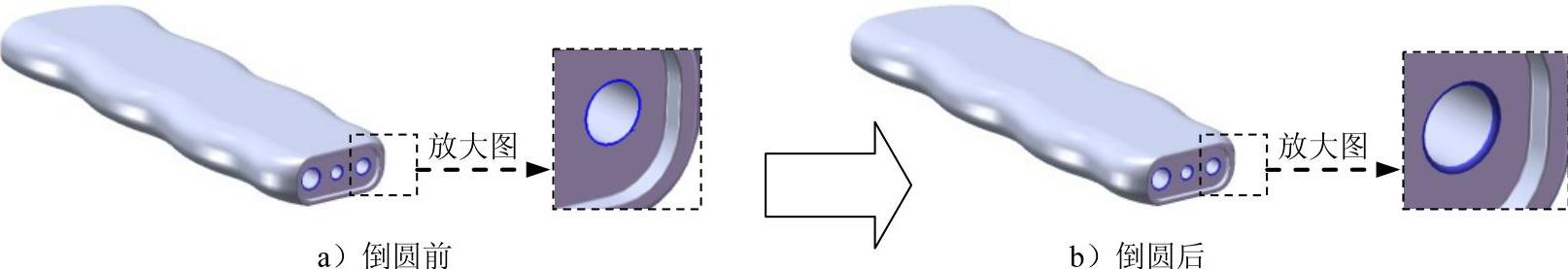

Step11.创建图9.17b所示的倒圆特征4，选取图9.17a所示的模型边线为倒圆的对象，倒圆半径值为0.5。

图9.17 倒圆特征4

Step12.创建图9.18b所示的倒圆特征5，选取图9.18a所示的模型边线为倒圆的对象，倒圆半径值为0.2。

图9.18 倒圆特征5

Step13.创建图9.19b所示的镜像特征1，在区域中选择命令，在路径查找器中选择、与作为镜像特征，单击按钮；选取俯视图（XY）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征1的创建。

图9.19 镜像特征1

Step14.后面的详细操作过程请参见随书光盘中video\ch09\reference\文件下的语音视频讲解文件lighter-r02.exe。
