实例概述

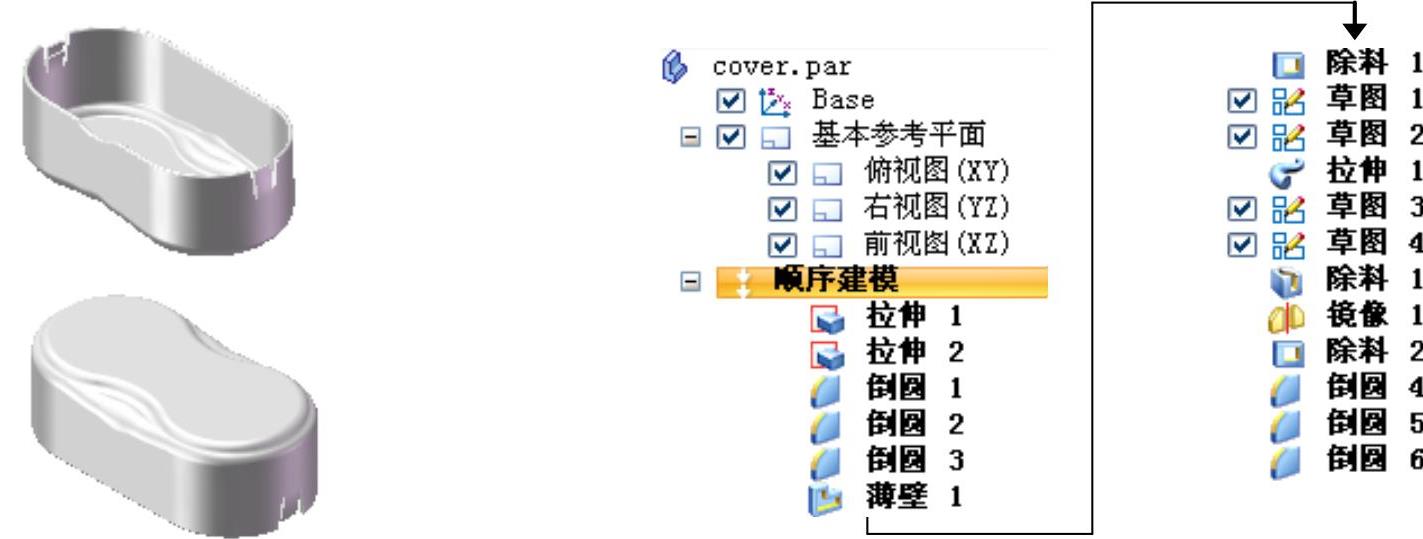

本实例主要运用了实体建模的基本技巧，包括拉伸、除料及变圆角等特征命令，其中的变圆角特征的创建需要读者多花时间练习才能熟练地掌握。该零件模型及路径查找器如图8.1所示。

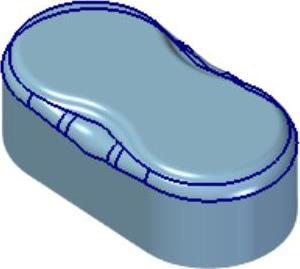

图8.1 零件模型及路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch08\reference\文件下的语音视频讲解文件cover-r01.exe。

Step1.打开文件D：\sest10.3\work\ch08\cover_ex.par。

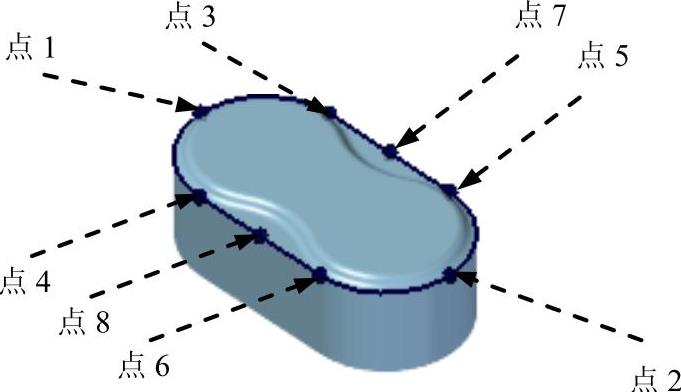

Step2.创建图8.2所示的倒圆特征3。单击按钮，选取倒圆类型为，单击按钮；选取图8.3所示的模型边线为倒圆的对象，然后右击；选取图8.3所示的点1、2，输入倒圆半径值1.5，然后右击，选取图8.3所示的点3、点4、点5、点6，输入倒圆半径值3，然后右击，选取图8.3所示的点7、点8，输入倒圆半径值4，单击命令条中的按钮，然后单击按钮，完成倒圆特征3的创建。

图8.2 倒圆特征3

图8.3 定义倒圆参数

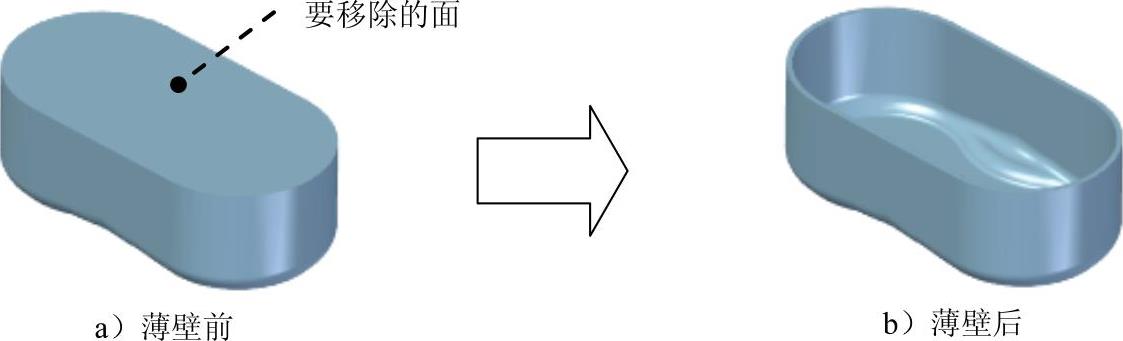

Step3.创建图8.4b所示的薄壁特征。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值1，然后右击；选择图8.4a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征的创建。

图8.4 薄壁特征

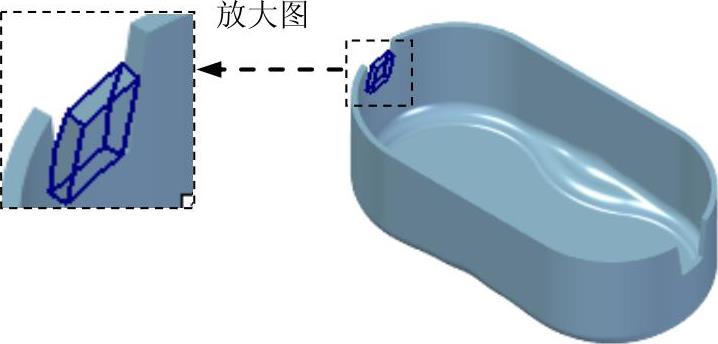

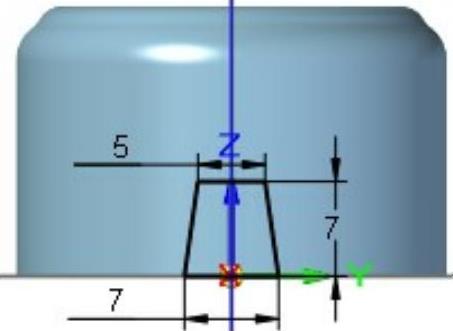

Step4.创建图8.5所示的除料特征1。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图8.6所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，调整除料方向为两侧除料，单击按钮，单击按钮，完成除料特征1的创建。

图8.5 除料特征1

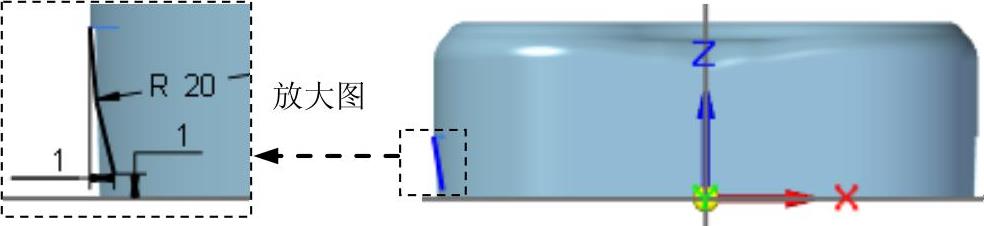

图8.6 截面草图

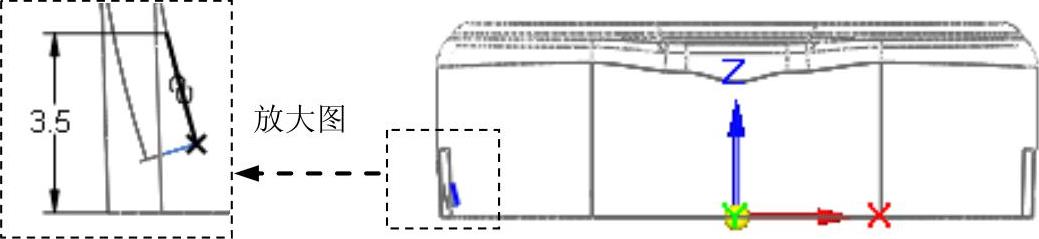

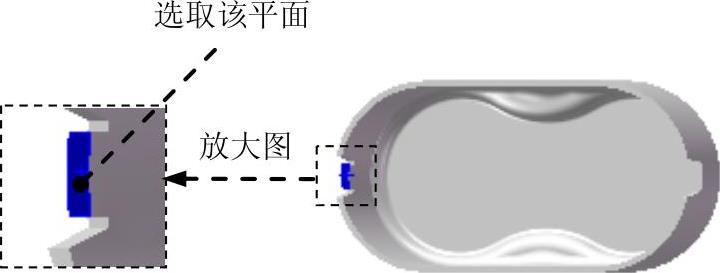

Step5.创建草图1。在区域中单击按钮，选取图8.7所示的模型表面作为草图平面，绘制图8.8所示的草图1。

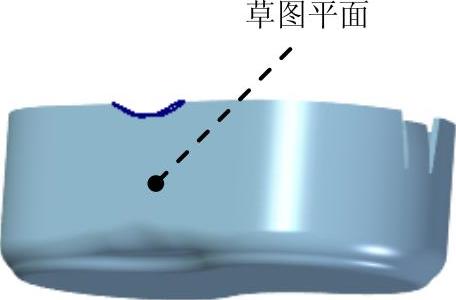

图8.7 定义草图平面

图8.8 草图1（草绘环境）

Step6.创建草图2。在区域中单击按钮，选取图8.8所示的前视图（XZ）模型表面作为草图平面，绘制图8.9所示的草图2。

图8.9 草图2(www.daowen.com)

Step7.创建图8.10所示的扫掠特征。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，在图形区选取草图2作为扫掠轨迹曲线，然后右击；选取草图1作为扫掠截面；单击按钮，单击按钮，完成扫掠特征的创建。

图8.10 扫掠特征

Step8.创建草图3。在区域中单击按钮，选取图8.11所示的模型表面作为草图平面，绘制图8.12所示的草图3。

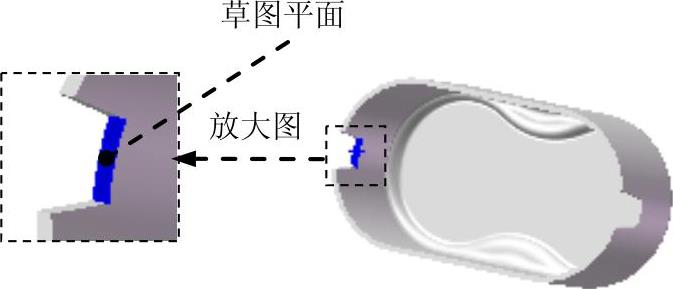

图8.11 定义草图平面

图8.12 草图3

Step9.创建草图4。在区域中单击按钮，选取前视图（XZ）所示的模型表面作为草图平面，绘制图8.13所示的草图4。

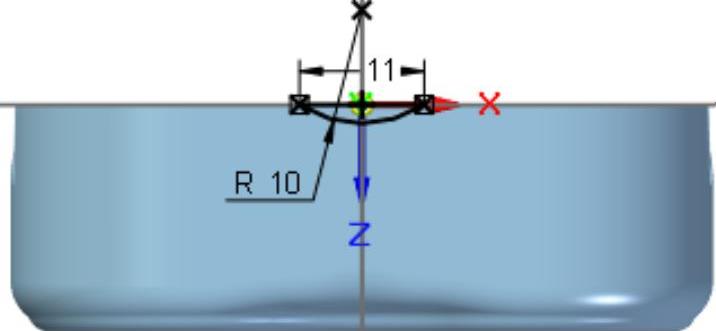

图8.13 草图4

Step10.创建图8.14所示的除料扫掠特征。在区域中单击后的小三角，选择命令，在“除料扫掠”对话框的区域中选中单选项，其他参数接受系统默认设置值，单击按钮；在命令条中选择，选取草图4作为扫掠轨迹曲线，单击右键；选择草图3作为扫掠截面；单击“除料扫掠”命令条中的按钮，再单击按钮；单击按钮，完成除料扫掠特征的创建。

图8.14 除料扫掠特征

Step11.创建图8.15b所示的镜像1，在区域中选择命令，在路径查找器中选取与作为镜像特征，单击按钮；选取右视图（YZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像1的创建。

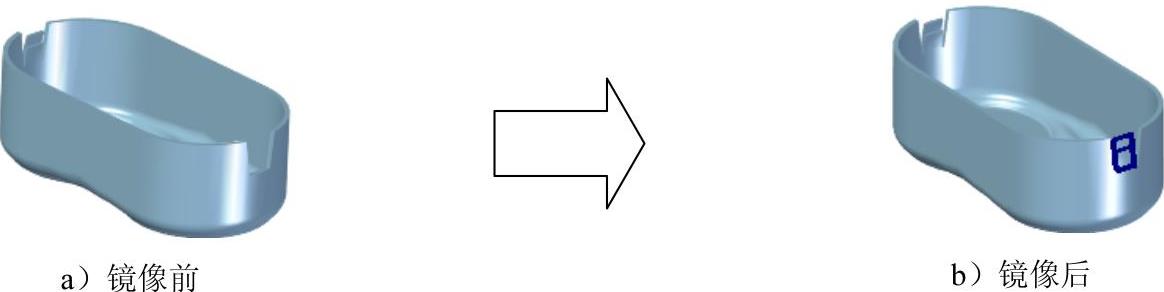

图8.15 镜像1

Step12.创建图8.16所示的除料特征2。在区域中单击按钮，选取图8.16所示的模型表面作为草图平面，绘制图8.17所示的截面草图；绘制完成后，单击按钮，选择命令条中的“穿透下一个”按钮，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征2的创建。

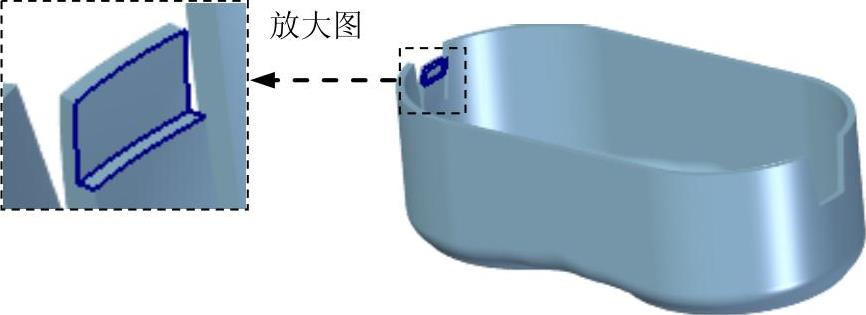

图8.16 除料特征2

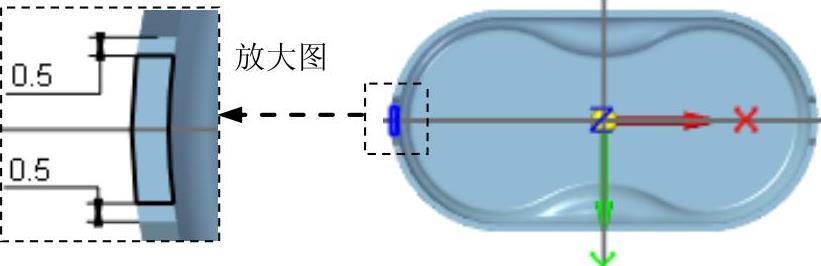

图8.17 截面草图

Step13.后面的详细操作过程请参见随书光盘中video\ch08\reference\文件下的语音视频讲解文件cover-r02.exe。

学习拓展：扫一扫右侧二维码，可以免费学习更多视频讲解。

讲解内容：框架结构设计。
