设计实例:手柄的创建过程详解

实例概述

本实例介绍了手柄的设计过程。希望读者在学习本实例后,可以熟练掌握拉伸、旋转切削、倒圆、倒斜角特征和镜像特征的创建。零件模型及相应的路径查找器如图5.1所示。

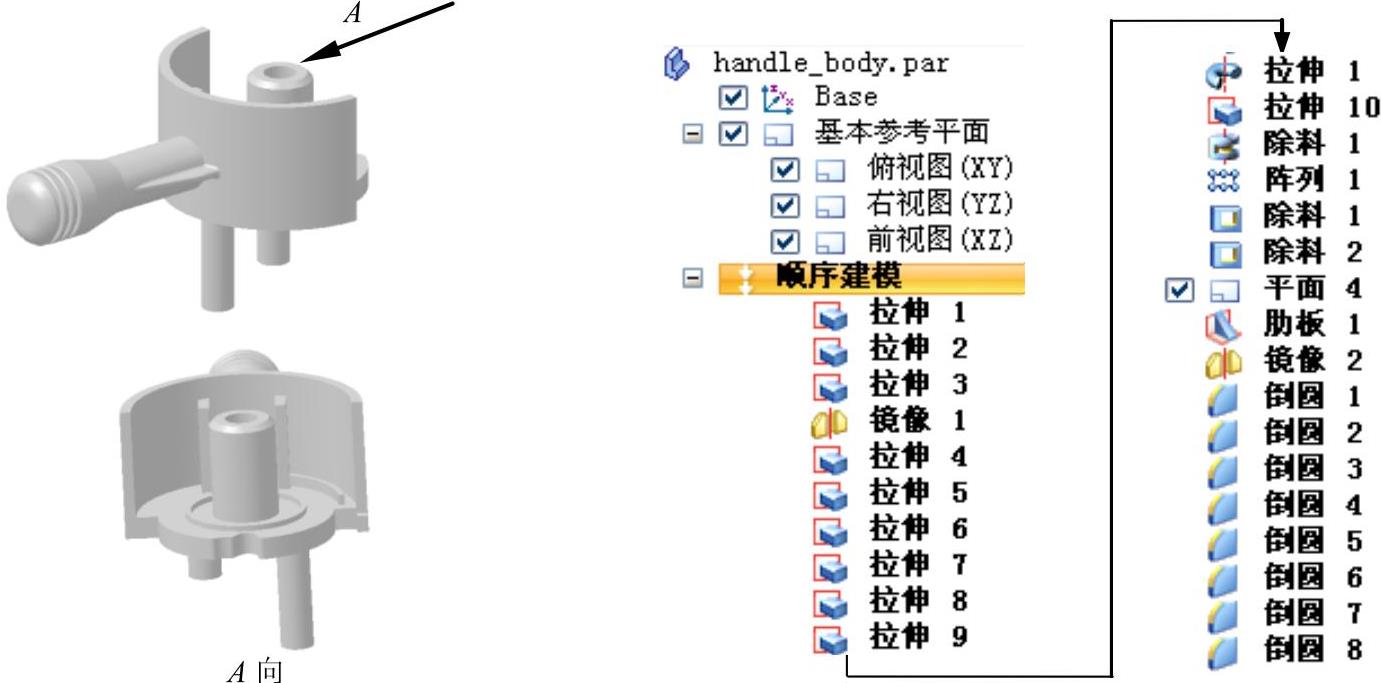

图5.1 零件模型及路径查找器

说明:本例前面的详细操作过程请参见随书光盘中video\ch05\reference\文件下的语音视频讲解文件handle_body-r01.exe。

Step1.打开文件D:\sest10.3\work\ch05\handle_body_ex.par。

Step2.创建图5.2所示的拉伸特征3。在978-7-111-60568-3-Chapter05-2.jpg区域中单击978-7-111-60568-3-Chapter05-3.jpg按钮,选取图5.3所示的模型表面作为草图平面,绘制图5.4所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-4.jpg按钮;确认978-7-111-60568-3-Chapter05-5.jpg978-7-111-60568-3-Chapter05-6.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-7.jpg下拉列表中输入值8,并按Enter键,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-8.jpg按钮,单击978-7-111-60568-3-Chapter05-9.jpg按钮,完成拉伸特征3的创建。

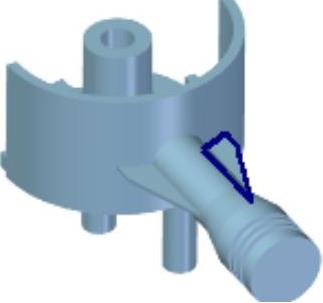

图5.2 拉伸特征3

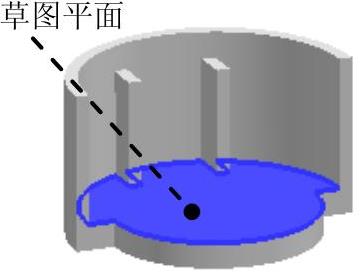

图5.3 定义草图平面

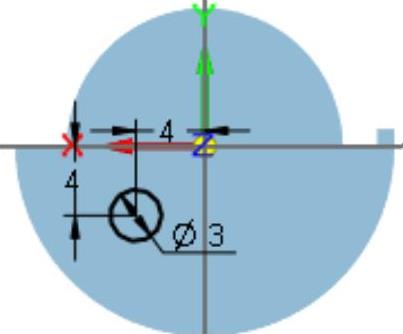

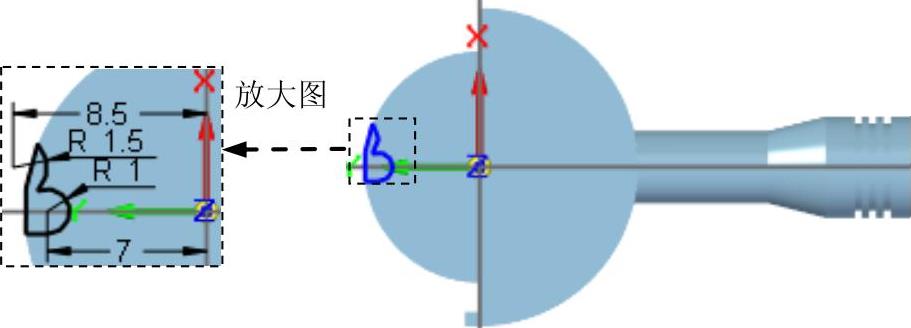

图5.4 截面草图

Step3.创建图5.5b所示的镜像1,在978-7-111-60568-3-Chapter05-13.jpg区域中选择978-7-111-60568-3-Chapter05-14.jpg命令,选取拉伸3作为镜像特征,单击978-7-111-60568-3-Chapter05-15.jpg按钮;选取右视图(YZ)平面作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter05-16.jpg按钮,完成镜像1的创建。

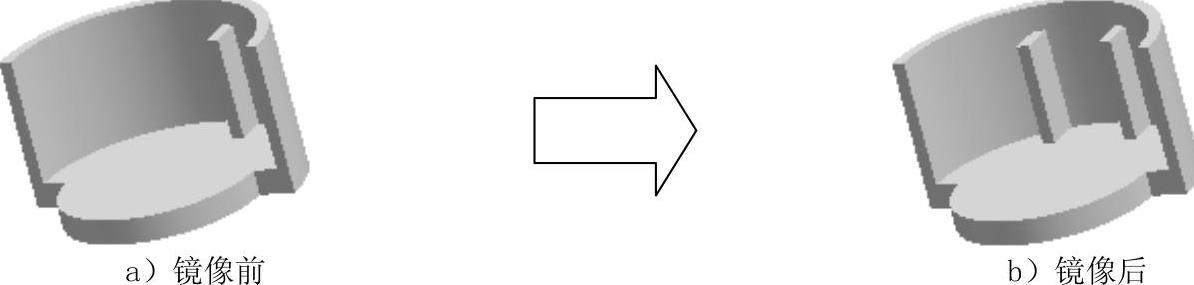

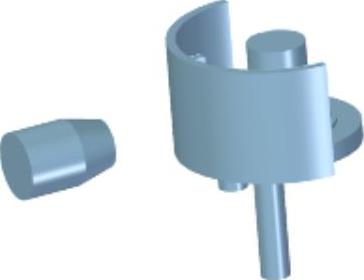

图5.5 镜像1

Step4.创建图5.6所示的拉伸特征4。在978-7-111-60568-3-Chapter05-18.jpg区域中单击978-7-111-60568-3-Chapter05-19.jpg按钮,选取图5.7所示的模型表面作为草图平面,绘制图5.8所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-20.jpg按钮;确认978-7-111-60568-3-Chapter05-21.jpg978-7-111-60568-3-Chapter05-22.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-23.jpg下拉列表中输入值1,并按Enter键,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-24.jpg按钮,单击978-7-111-60568-3-Chapter05-25.jpg按钮,完成拉伸特征4的创建。


图5.6 拉伸特征4

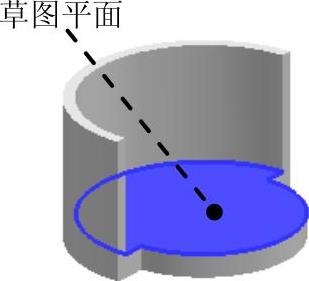

图5.7 定义草图平面

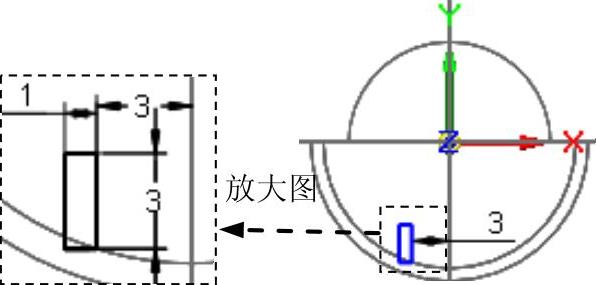

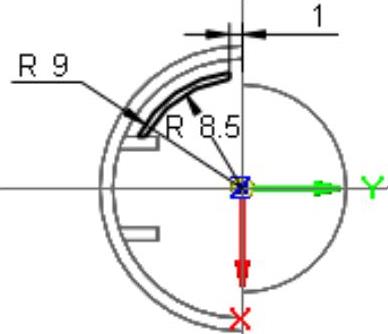

图5.8 截面草图

Step5.创建图5.9所示的拉伸特征5。在978-7-111-60568-3-Chapter05-29.jpg区域中单击978-7-111-60568-3-Chapter05-30.jpg按钮,选取图5.10所示的模型表面作为草图平面,绘制图5.11所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-31.jpg按钮;确认978-7-111-60568-3-Chapter05-32.jpg978-7-111-60568-3-Chapter05-33.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-34.jpg下拉列表中输入值1.5,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-35.jpg按钮,单击978-7-111-60568-3-Chapter05-36.jpg按钮,完成拉伸特征5的创建。


图5.9 拉伸特征5

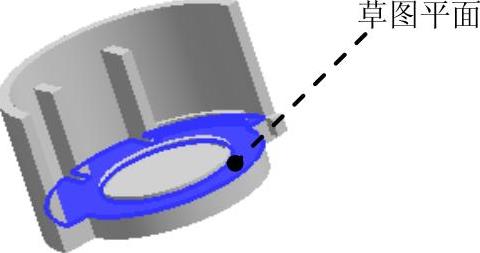

图5.10 定义草图平面

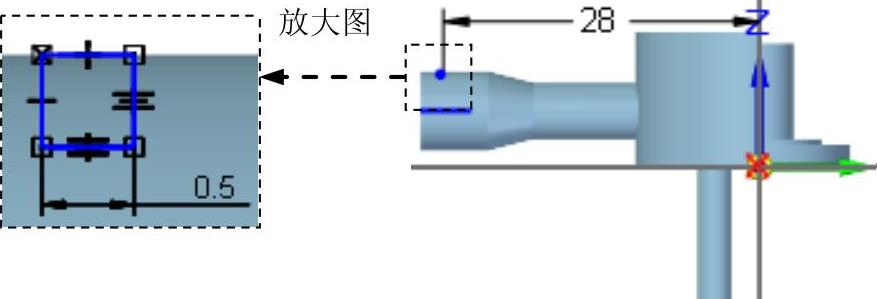

图5.11 截面草图

Step6.创建图5.12所示的拉伸特征6。在978-7-111-60568-3-Chapter05-40.jpg区域中单击978-7-111-60568-3-Chapter05-41.jpg按钮,选取图5.13所示的模型表面作为草图平面,绘制图5.14所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-42.jpg按钮;确认978-7-111-60568-3-Chapter05-43.jpg978-7-111-60568-3-Chapter05-44.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-45.jpg下拉列表中输入值0.5,并按Enter键,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-46.jpg按钮,单击978-7-111-60568-3-Chapter05-47.jpg按钮,完成拉伸特征6的创建。


图5.12 拉伸特征6

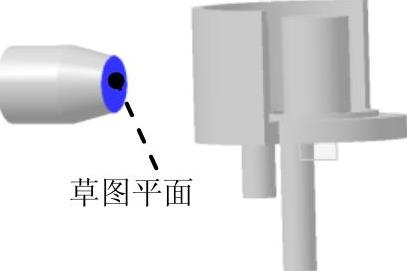

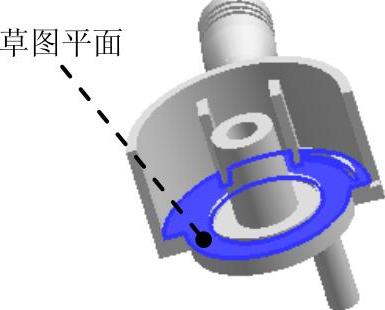

图5.13 定义草图平面


图5.14 截面草图

Step7.创建图5.15所示的拉伸特征7。在978-7-111-60568-3-Chapter05-51.jpg区域中单击978-7-111-60568-3-Chapter05-52.jpg按钮,选取图5.16所示的模型表面作为草图平面,绘制图5.17所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-53.jpg按钮;确认978-7-111-60568-3-Chapter05-54.jpg978-7-111-60568-3-Chapter05-55.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-56.jpg下拉列表中输入值9,并按Enter键,拉伸方向为Z轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-57.jpg按钮,单击978-7-111-60568-3-Chapter05-58.jpg按钮,完成拉伸特征7的创建。

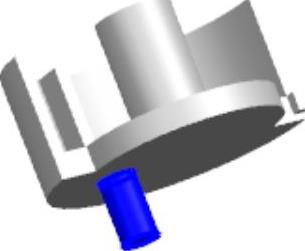

图5.15 拉伸特征7

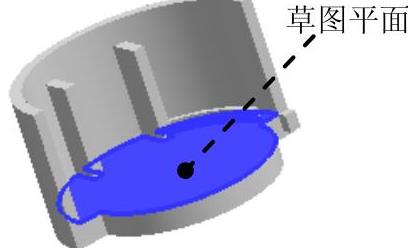

图5.16 定义草图平面


图5.17 截面草图

Step8.创建图5.18所示的拉伸特征8。在978-7-111-60568-3-Chapter05-62.jpg区域中单击978-7-111-60568-3-Chapter05-63.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图5.19所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-64.jpg按钮;确认978-7-111-60568-3-Chapter05-65.jpg978-7-111-60568-3-Chapter05-66.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-67.jpg下拉列表中输入值5,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-68.jpg按钮,单击978-7-111-60568-3-Chapter05-69.jpg按钮,完成拉伸特征8的创建。

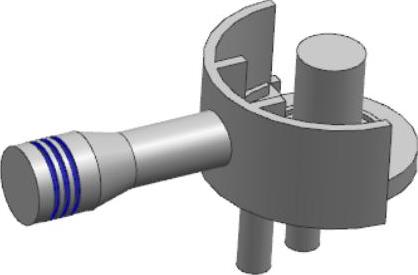

图5.18 拉伸特征8


图5.19 截面草图

Step9.创建图5.20所示的拉伸特征9。在978-7-111-60568-3-Chapter05-72.jpg区域中单击978-7-111-60568-3-Chapter05-73.jpg按钮,选取俯视图(XY)平面作为草图平面,绘制图5.21所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-74.jpg按钮;确认978-7-111-60568-3-Chapter05-75.jpg978-7-111-60568-3-Chapter05-76.jpg按钮不被按下,在978-7-111-60568-3-Chapter05-77.jpg下拉列表中输入值12,并按Enter键,拉伸方向为Z轴负方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-78.jpg按钮,单击978-7-111-60568-3-Chapter05-79.jpg按钮,完成拉伸特征9的创建。


图5.20 拉伸特征9


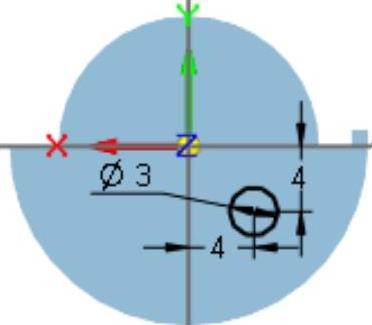

图5.21 截面草图(www.daowen.com)

Step10.创建图5.22所示的旋转特征1。在978-7-111-60568-3-Chapter05-82.jpg区域中选择978-7-111-60568-3-Chapter05-83.jpg命令,选取右视图(YZ)平面为草图平面,绘制图5.23所示的截面草图;单击978-7-111-60568-3-Chapter05-84.jpg区域中的978-7-111-60568-3-Chapter05-85.jpg按钮,选取图5.23所示的线为旋转轴;单击“关闭草图”按钮978-7-111-60568-3-Chapter05-86.jpg,在“旋转”命令条的978-7-111-60568-3-Chapter05-87.jpg文本框中输入值360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-60568-3-Chapter05-88.jpg按钮,完成旋转特征1的创建。


图5.22 旋转特征1

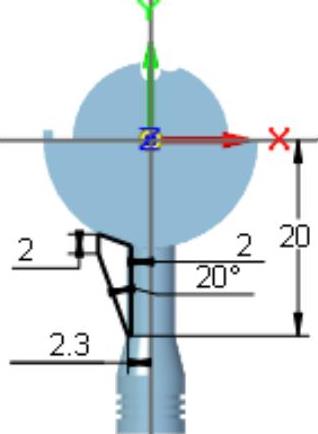

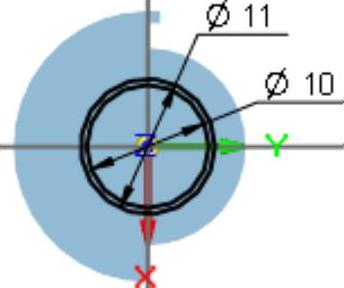

图5.23 截面草图

Step11.创建图5.24所示的拉伸特征10。在978-7-111-60568-3-Chapter05-91.jpg区域中单击978-7-111-60568-3-Chapter05-92.jpg按钮,选取图5.25所示的模型表面作为草图平面,绘制图5.26所示的截面草图,绘制完成后,单击978-7-111-60568-3-Chapter05-93.jpg按钮;确认978-7-111-60568-3-Chapter05-94.jpg978-7-111-60568-3-Chapter05-95.jpg按钮不被按下,选择命令条中的“穿透下一个”按钮978-7-111-60568-3-Chapter05-96.jpg,拉伸方向为Y轴正方向,在图形区空白区域单击;单击“拉伸”命令条中的978-7-111-60568-3-Chapter05-97.jpg按钮,单击978-7-111-60568-3-Chapter05-98.jpg按钮,完成拉伸特征10的创建。

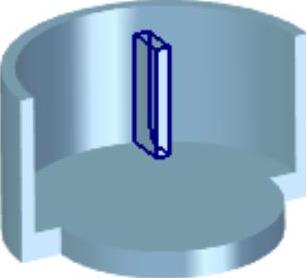

图5.24 拉伸特征10

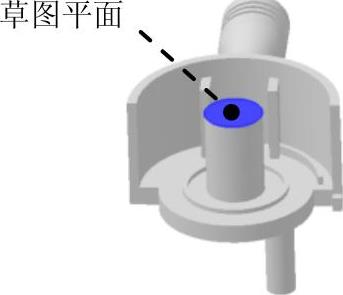

图5.25 草图平面

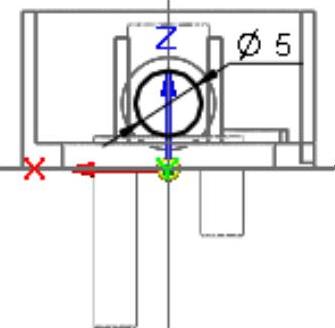

图5.26 截面草图

Step12.创建图5.27所示的旋转切削特征。在978-7-111-60568-3-Chapter05-102.jpg区域中单击978-7-111-60568-3-Chapter05-103.jpg按钮,选取右视图(YZ)平面作为草图平面,绘制图5.28所示的截面草图;单击区域中的978-7-111-60568-3-Chapter05-104.jpg按钮,选取图5.28所示的线为旋转轴,单击978-7-111-60568-3-Chapter05-105.jpg按钮;在“旋转”命令条的978-7-111-60568-3-Chapter05-106.jpg文本框中输入值360.0。在图形区空白区域单击,单击窗口中的978-7-111-60568-3-Chapter05-107.jpg按钮,完成旋转切削的创建。


图5.27 旋转切削

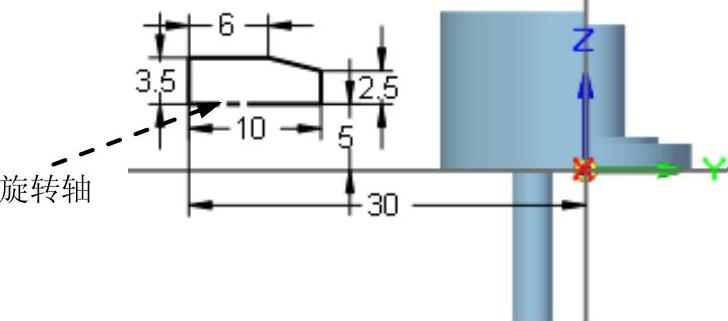

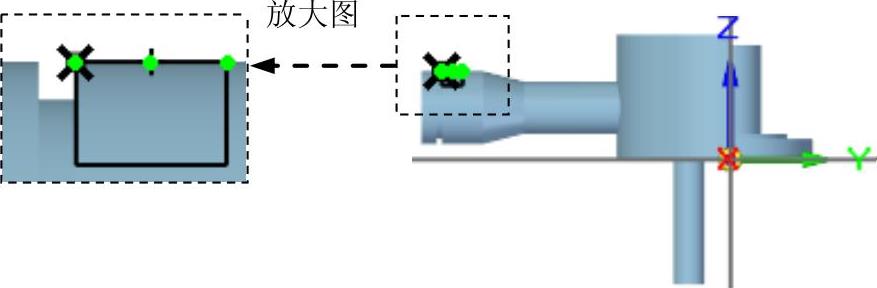

图5.28 截面草图

Step13.创建图5.29所示的阵列特征,在978-7-111-60568-3-Chapter05-110.jpg区域中单击978-7-111-60568-3-Chapter05-111.jpg命令,在图形区中选取要阵列的除料特征,单击978-7-111-60568-3-Chapter05-112.jpg按钮,完成特征的选取;选取右视图(YZ)平面作为阵列草图平面。单击978-7-111-60568-3-Chapter05-113.jpg区域中的978-7-111-60568-3-Chapter05-114.jpg按钮,绘制图5.30所示的矩形;在“阵列”命令条978-7-111-60568-3-Chapter05-115.jpg后的下拉列表中选择978-7-111-60568-3-Chapter05-116.jpg,在“阵列”命令条978-7-111-60568-3-Chapter05-117.jpg后的文本框中输入第一方向的阵列个数为3,输入间距值为1。在“阵列”命令条978-7-111-60568-3-Chapter05-118.jpg后的文本框中输入第一方向的阵列个数为1,输入间距值为0,然后按Enter键;单击978-7-111-60568-3-Chapter05-119.jpg按钮,退出草绘环境,在命令条中单击978-7-111-60568-3-Chapter05-120.jpg按钮,完成阵列特征的创建。


图5.29 阵列特征

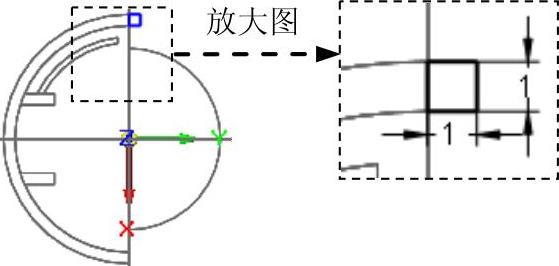

图5.30 矩形阵列轮廓

Step14.创建图5.31所示的除料特征1。在978-7-111-60568-3-Chapter05-123.jpg区域中单击978-7-111-60568-3-Chapter05-124.jpg按钮,选取图5.32所示的模型表面作为草图平面,绘制图5.33所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter05-125.jpg按钮,选择命令条中的“有限范围”按钮978-7-111-60568-3-Chapter05-126.jpg,在978-7-111-60568-3-Chapter05-127.jpg下拉列表中输入值6,在需要移除材料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter05-128.jpg按钮,单击978-7-111-60568-3-Chapter05-129.jpg按钮,完成除料特征1的创建。

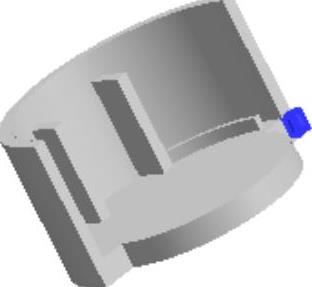

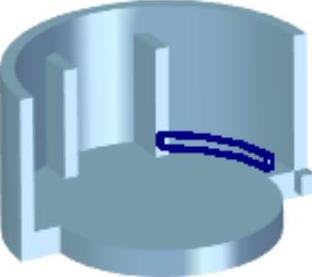

图5.31 除料特征1

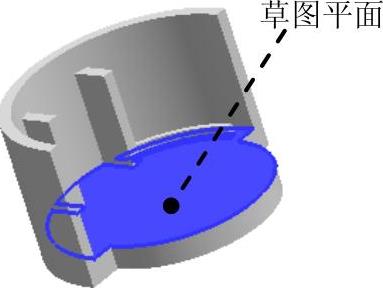

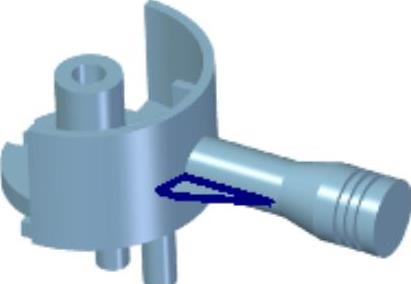

图5.32 选取草图平面


图5.33 截面草图

Step15.创建图5.34所示的除料特征2。在978-7-111-60568-3-Chapter05-133.jpg区域中单击978-7-111-60568-3-Chapter05-134.jpg按钮,选取5.35所示的模型表面作为草图平面,绘制图5.36所示的截面草图;绘制完成后,单击978-7-111-60568-3-Chapter05-135.jpg按钮,选择命令条中的“贯通”按钮978-7-111-60568-3-Chapter05-136.jpg,在需要除料的一侧单击鼠标左键,单击978-7-111-60568-3-Chapter05-137.jpg按钮,单击978-7-111-60568-3-Chapter05-138.jpg按钮,完成除料特征2的创建。


图5.34 除料特征2


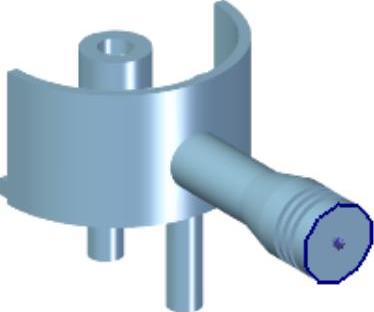

图5.35 选取草图平面


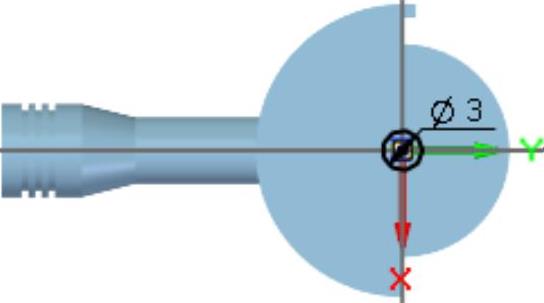

图5.36 截面草图

Step16.创建图5.37所示的平面4。在978-7-111-60568-3-Chapter05-142.jpg区域中单击978-7-111-60568-3-Chapter05-143.jpg按钮,选择978-7-111-60568-3-Chapter05-144.jpg选项;选取俯视图(XY)平面作为参考平面,选取图5.38所示的模型截面轮廓为参照,完成平面4的创建。

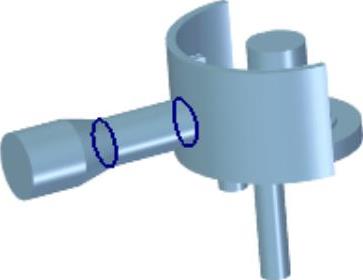

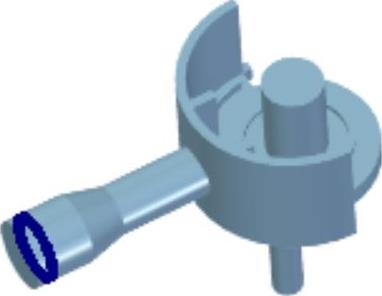

图5.37 平面4

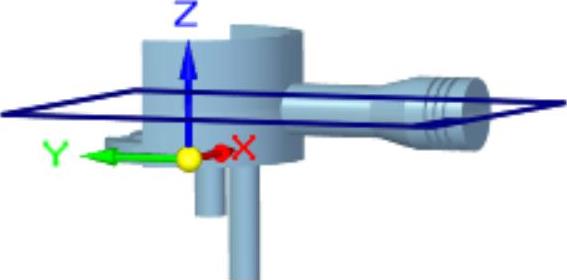

图5.38 定义参考对象

Step17.创建图5.39所示的肋板特征1。在978-7-111-60568-3-Chapter05-147.jpg区域中单击978-7-111-60568-3-Chapter05-148.jpg下的小三角,选择978-7-111-60568-3-Chapter05-149.jpg命令,在“肋板”命令条中选择978-7-111-60568-3-Chapter05-150.jpg,选择平面4作为肋板的草图平面,绘制图5.40所示的草图,单击978-7-111-60568-3-Chapter05-151.jpg按钮;在命令条的厚度文本框中输入厚度值0.4;移动鼠标调整拔模方向至合适位置后单击,单击命令条中的978-7-111-60568-3-Chapter05-152.jpg按钮,然后单击978-7-111-60568-3-Chapter05-153.jpg按钮,完成肋板特征1的创建。


图5.39 肋板特征1


图5.40 截面草图

Step18.创建图5.41所示的镜像1,在978-7-111-60568-3-Chapter05-156.jpg区域中选择978-7-111-60568-3-Chapter05-157.jpg命令,选取肋板作为镜像特征,单击978-7-111-60568-3-Chapter05-158.jpg按钮;选取右视图(YZ)作为镜像中心平面,单击“镜像”命令条中的978-7-111-60568-3-Chapter05-159.jpg按钮,完成镜像1的创建。


图5.41 镜像1

Step19.后面的详细操作过程请参见随书光盘中video\ch05\reference\文件下的语音视频讲解文件handle_body-r02.exe。
