实例概述

本实例设计了一个简单的圆形盖，主要运用了旋转、薄壁、拉伸和倒圆等特征命令，先创建基础旋转特征，再添加其他修饰，重在零件的结构安排。零件模型及路径查找器如图4.1所示。

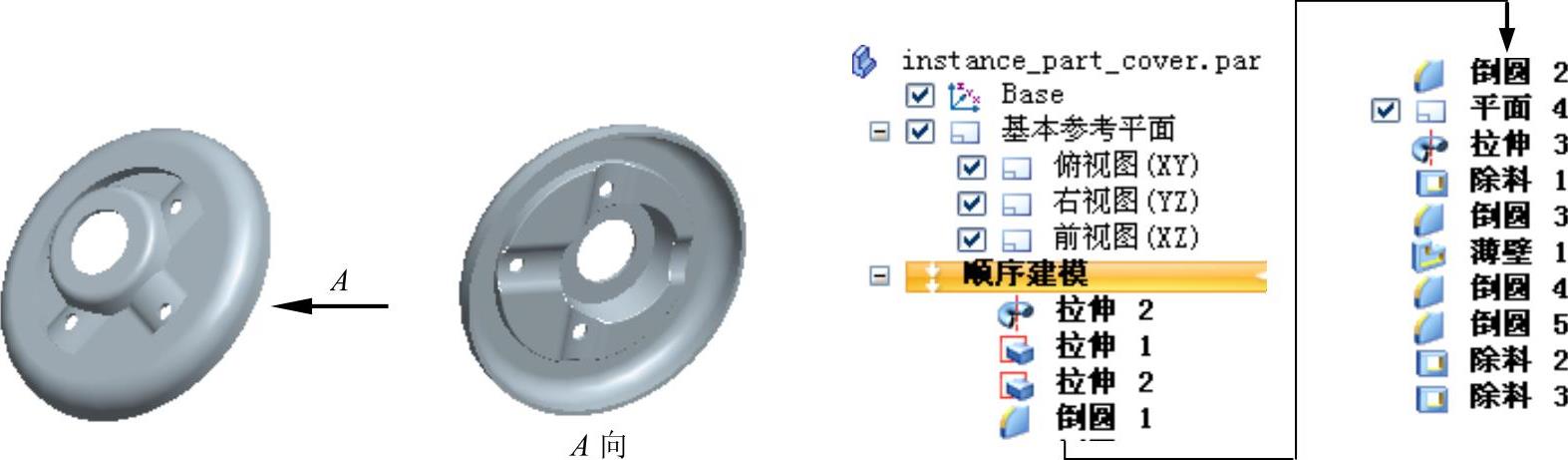

图4.1 零件模型及路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch04\reference\文件下的语音视频讲解文件instance_part_cover-r01.exe。

Step1.打开文件D：\sest10.3\work\ch04\instance_part_cover_ex.par。

Step2.创建图4.2所示的实体拉伸特征1。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图4.3所示的截面草图；绘制完成后，单击按钮，选择命令条中的“对称延伸”按钮，在下拉列表中输入值170，并按Enter键，单击按钮，单击按钮，完成拉伸特征1的创建。

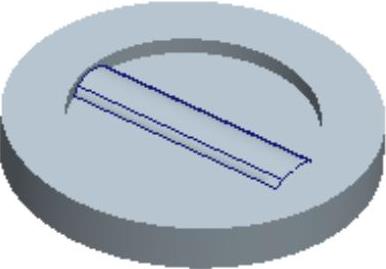

图4.2 拉伸特征1

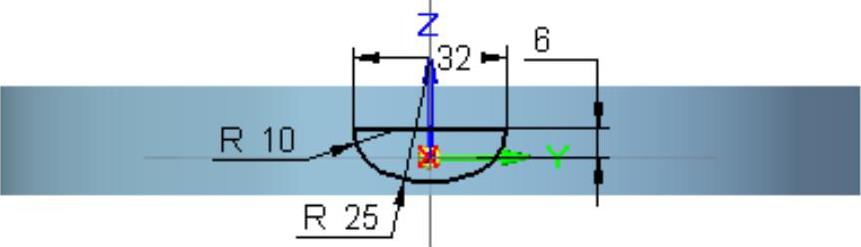

图4.3 截面草图

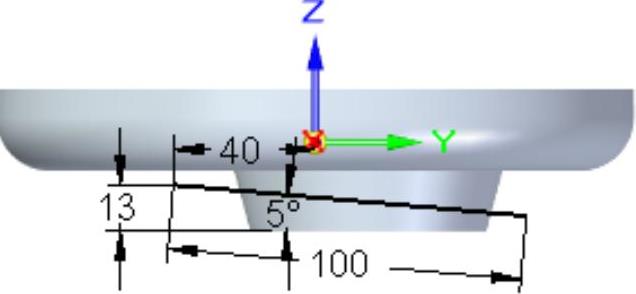

Step3.创建图4.4所示的实体拉伸特征2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图4.5所示的截面草图；绘制完成后，单击按钮；选择命令条中的“对称延伸”按钮，在下拉列表中输入值170，并按Enter键，单击按钮，单击按钮，完成拉伸特征2的创建。

图4.4 拉伸特征2

图4.5 截面草图

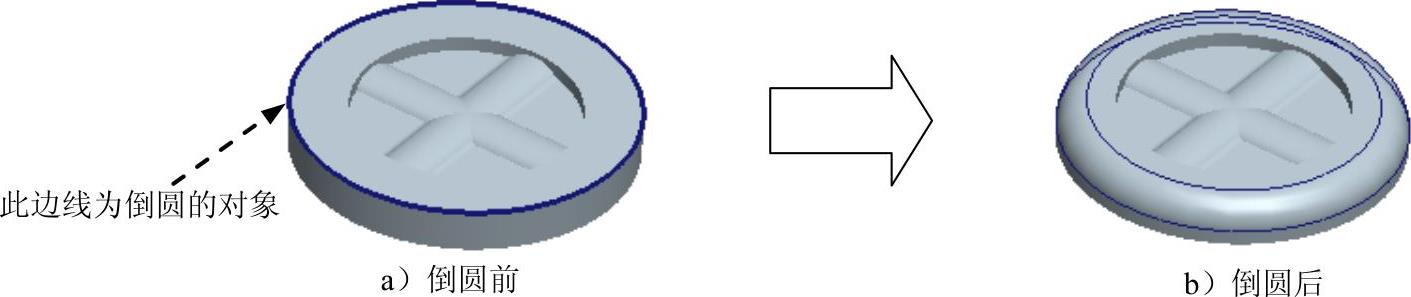

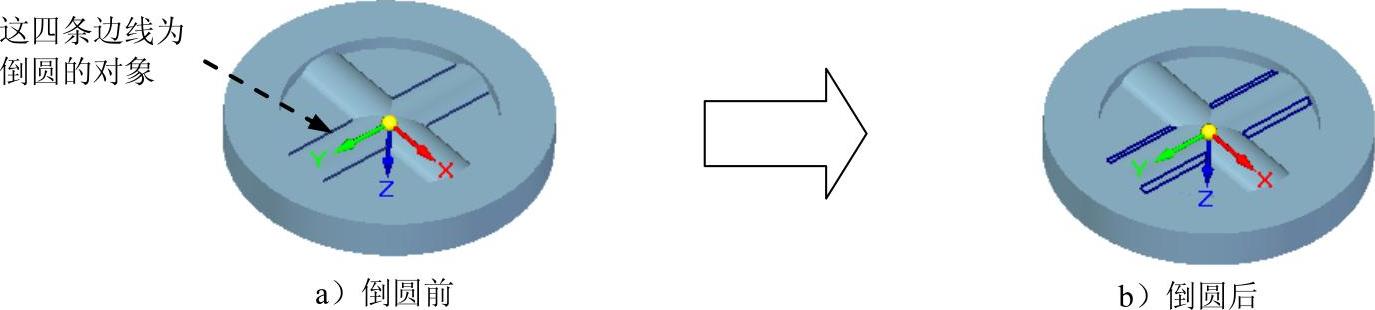

Step4.创建图4.6b所示倒圆特征1，选取图4.6a所示的边线作为倒圆的对象；倒圆半径值为6。

图4.6 倒圆特征1

Step5.创建图4.7b所示的倒圆特征2。选取图4.7a所示的边线为倒圆角的边线；圆角半径值为15。

图4.7 倒圆特征2

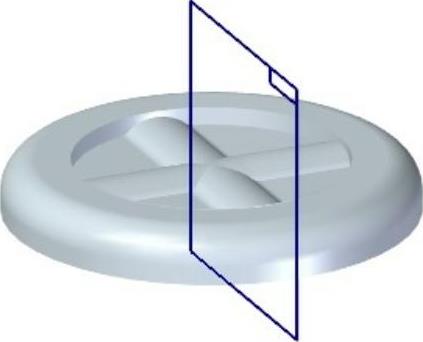

Step6.创建图4.8所示的平面4（本步的详细操作过程请参见随书光盘中video\ch04\reference\文件下的语音视频讲解文件instance_part_cover-r02.exe）。(www.daowen.com)

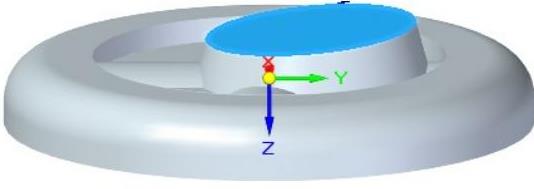

图4.8 平面4

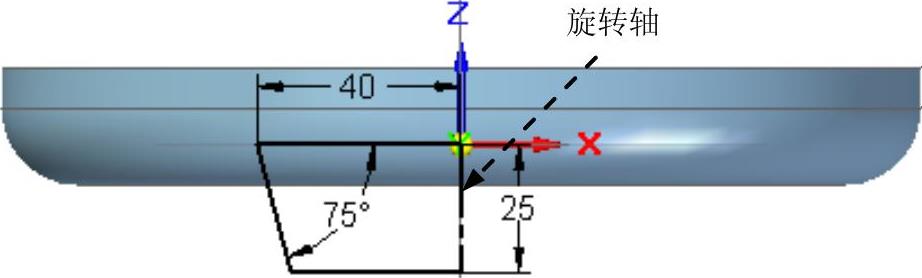

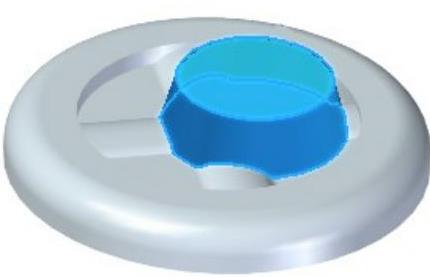

Step7.创建图4.9所示的旋转特征2。在区域中单击按钮，选取平面4作为草图平面，进入草绘环境，绘制图4.10所示的截面草图；单击区域中的按钮，选取图4.10所示的线为旋转轴，单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0。在图形区空白区域单击，单击窗口中的按钮，完成旋转特征2的创建。

图4.9 旋转特征2

图4.10 截面草图

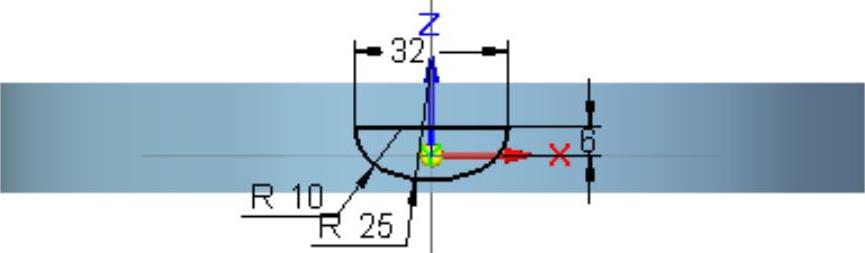

Step8.创建图4.11所示的除料特征1。在区域中单击按钮，选取右视图（YZ）平面为草图平面，进入草绘环境。绘制图4.12所示的截面草图；绘制完成后，单击按钮；选择命令条中的“贯通”按钮，调整除料的方向为二侧除料，单击按钮，单击按钮，完成除料特征1的创建。

图4.11 除料特征1

图4.12 截面草图

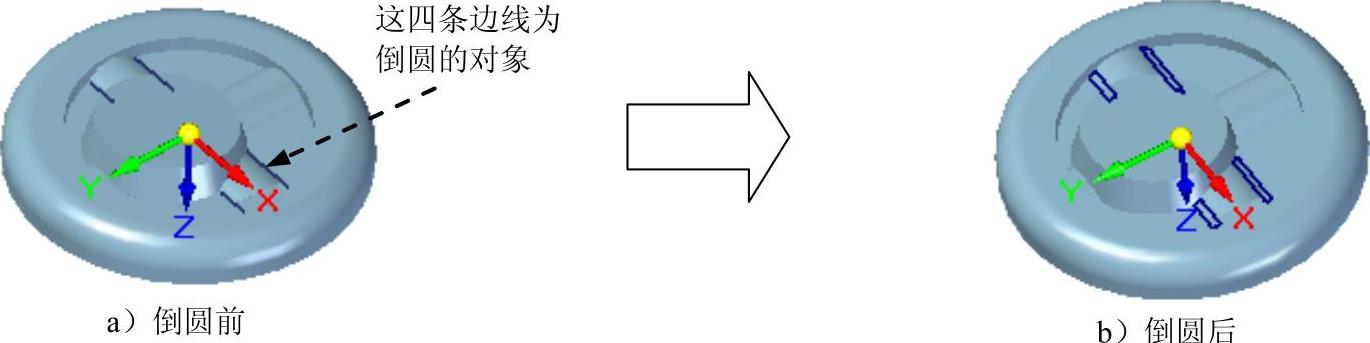

Step9.创建图4.13b所示的倒圆特征3，选取图4.13a所示的边链作为倒圆的对象；倒圆半径值为6。

图4.13 倒圆特征3

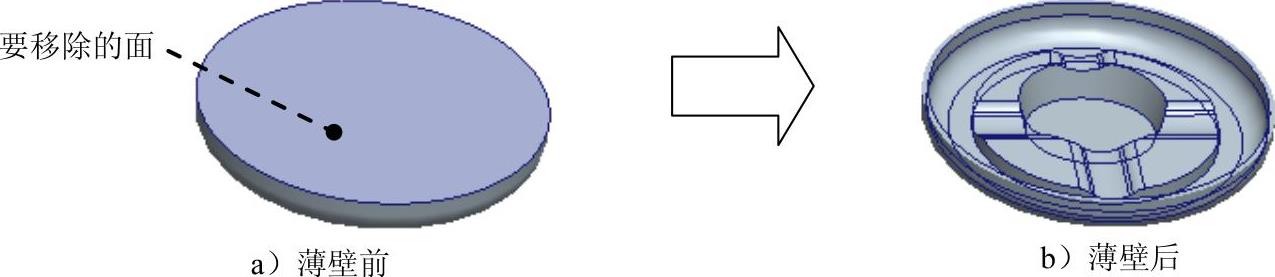

Step10.创建图4.14b所示的薄壁特征。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值3.0，然后右击；选取图4.14a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征的创建。

Step11.后面的详细操作过程请参见随书光盘中video\ch04\reference\文件下的语音视频讲解文件instance_part_cover-r03.exe。

图4.14 薄壁特征

学习拓展：扫一扫右侧二维码，可以免费学习更多视频讲解。

讲解内容：结构分析背景知识及流程等。
