实例概述

本实例主要运用了如下命令：拉伸、扫掠、圆角和薄壁。练习过程中应注意如下技巧：薄壁前，用一个实体拉伸特征填补模型上的一个缺口。零件模型及路径查找器如图2.1所示。

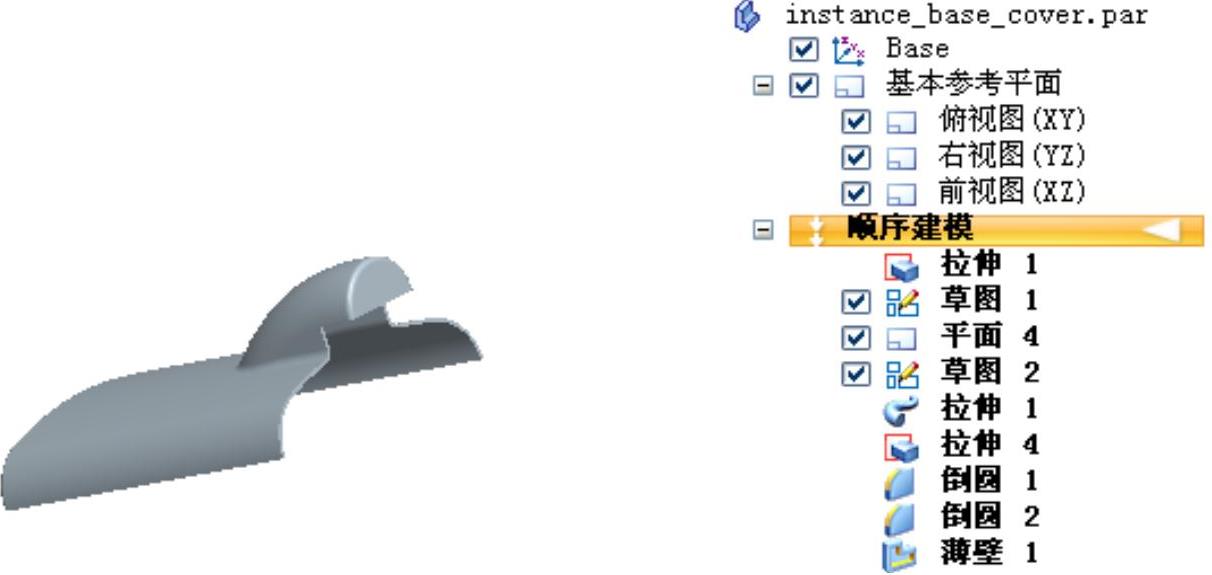

图2.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图2.2所示的拉伸特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图2.3所示的截面草图；绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值200.0，并按Enter键；拉伸方向为Y轴的正方向，在图形区空白区域单击；单击按钮，单击按钮，完成拉伸特征1的创建。

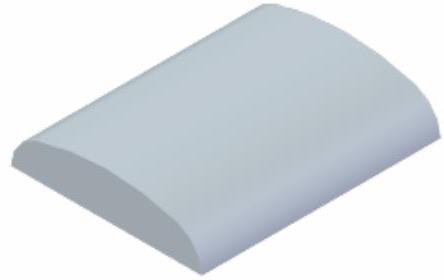

图2.2 拉伸特征1

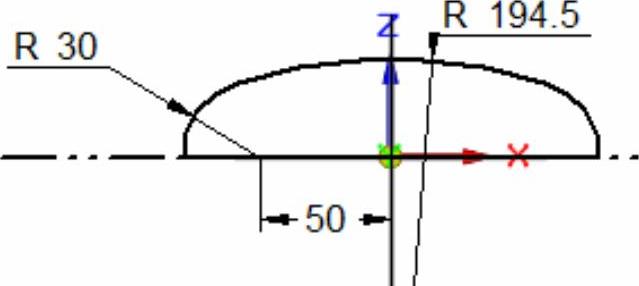

图2.3 特征截面草图

Step3.创建图2.4所示的草图1。在区域中单击按钮，选取右视图（YZ）平面为草图平面，进入草绘环境，绘制图2.5所示的草图1，单击按钮，退出草绘环境。

Step4.创建图2.6所示的平面4。在区域中单击按钮，选择选项，在绘图区域选取草图1为参考，在图2.7所示的顶点处单击，完成平面4的创建。

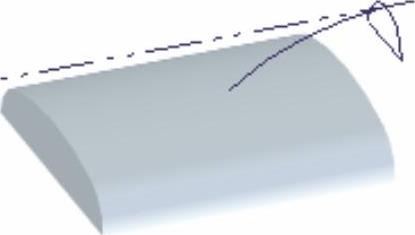

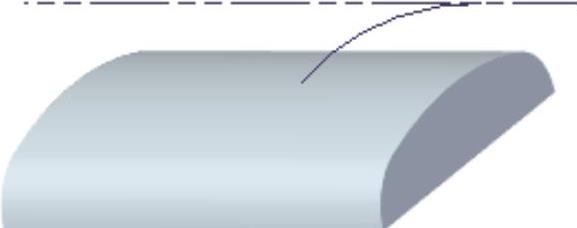

图2.4 草图1（建模环境）

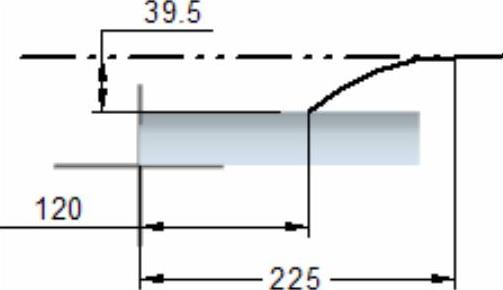

图2.5 草图2（草绘环境）

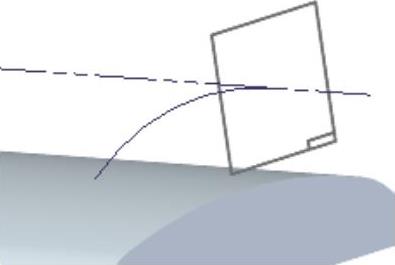

图2.6 平面4

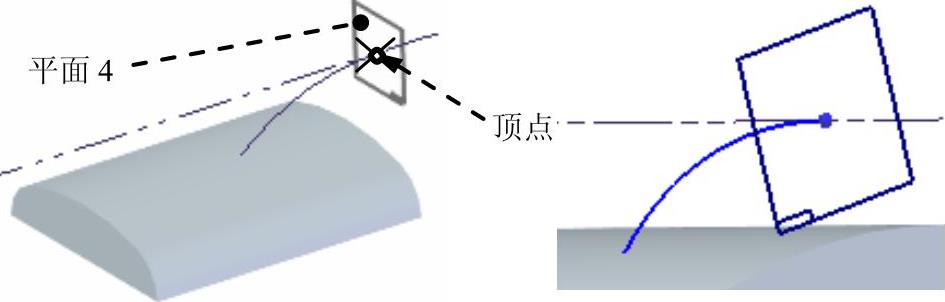

图2.7 平面4的创建

Step5.创建图2.8所示的草图2。在区域中单击按钮，选取平面4为草图平面，进入草绘环境，绘制图2.9所示的草图2，单击按钮，退出草绘环境。

图2.8 草图2（建模环境）

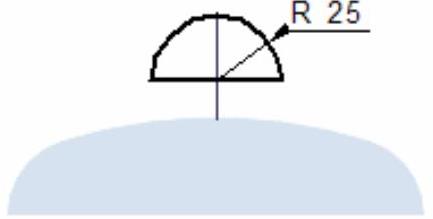

图2.9 草图2（草绘环境）

Step6.创建图2.10所示的扫掠特征。(www.daowen.com)

（1）在区域中单击后的小三角，选择命令后。系统弹出“扫掠”对话框。

（2）在“扫掠”对话框的区域中选中单选项，其他参数接受系统默认设置值，单击按钮。

（3）在“创建起源”选项下拉列表中选择选项，在图形区中选取草图1为扫掠轨迹曲线。单击按钮，完成扫掠轨迹曲线的选取。

（4）在图形区中选取草图2为扫掠截面。

（5）单击按钮，单击按钮，完成扫掠特征的创建。

图2.10 扫掠特征

Step7.创建图2.11所示的拉伸特征2。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草绘环境。绘制图2.12所示的截面草图；绘制完成后，单击按钮；确认与按钮不被按下，选择命令条中的“起始/终止范围”选项，分别选取图2.11所示的起始面与终止面。单击按钮，单击按钮，完成拉伸特征2的创建。

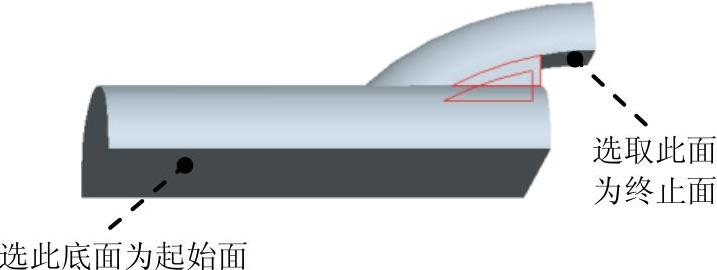

图2.11 拉伸特征2

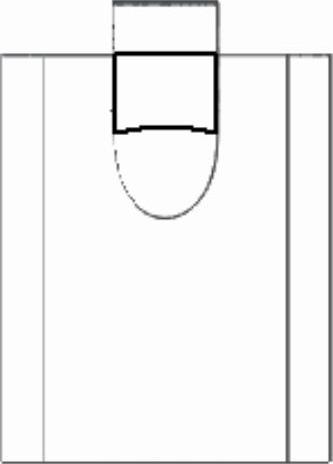

图2.12 截面草图

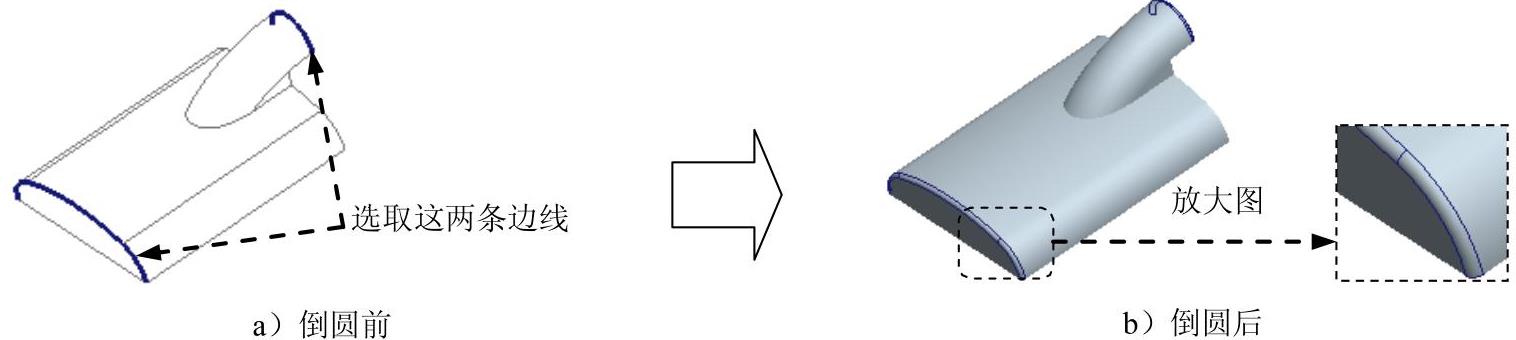

Step8.创建图2.13b所示的倒圆特征1，选取图2.13a所示的模型边线为要圆角的对象，倒圆半径值为3.0。

图2.13 倒圆特征1

Step9.创建图2.14b所示的倒圆特征2，选取图2.14a所示的模型边线为要圆角的对象，倒圆半径值为5.0。

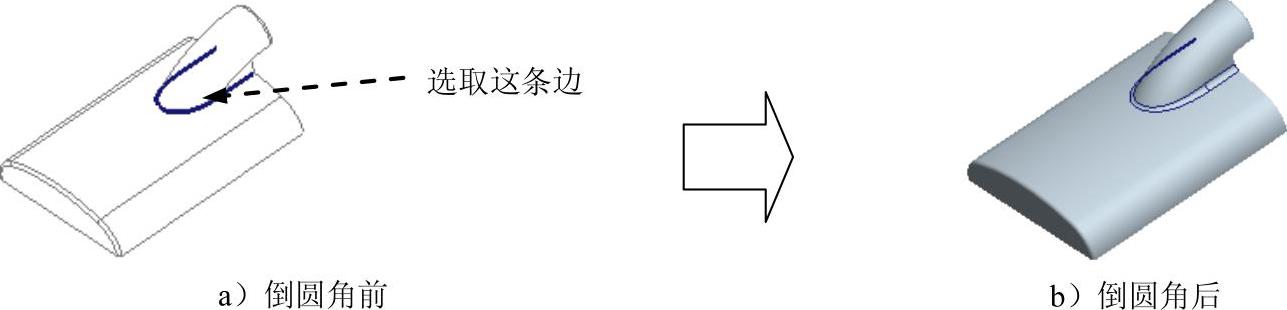

图2.14 倒圆特征2

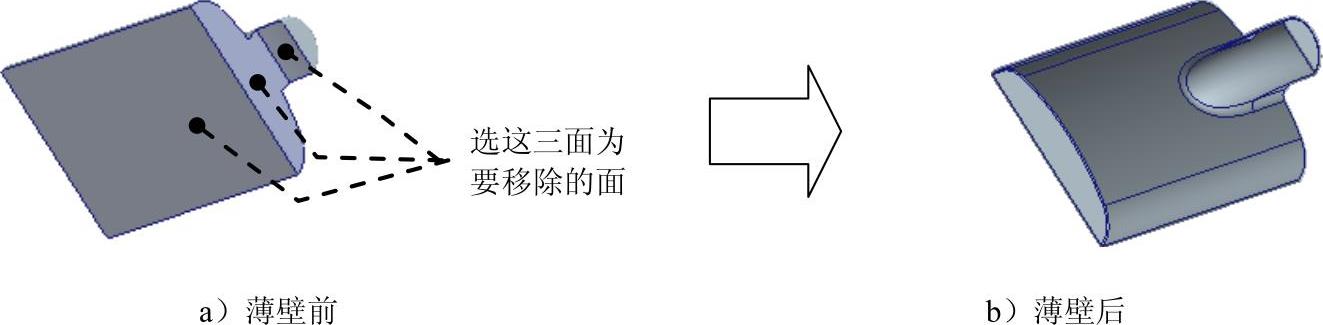

Step10.创建图2.15b所示的薄壁特征1。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值2.0，然后右击；在系统提示下，选择图2.15a所示的模型表面为要移除的面，然后右击；单击窗口中的按钮，单击按钮，完成薄壁特征的创建。

图2.15 薄壁特征1

Step11.保存模型文件，文件名称为instance_base_cover。
