基础视图:创建图形中的第一个视图

从模型空间或Autodesk Inventor模型创建基础视图。基础视图是指在图形中创建的第一个视图。其他所有视图都源于基础视图。基础视图中包含模型空间中所有可见的实体和曲面。如果模型空间不包含任何可见实体或曲面,将显示“选择文件”对话框,以使用户可以选择Inventor模型。

1.执行方式

命令行:VIEWBASE。

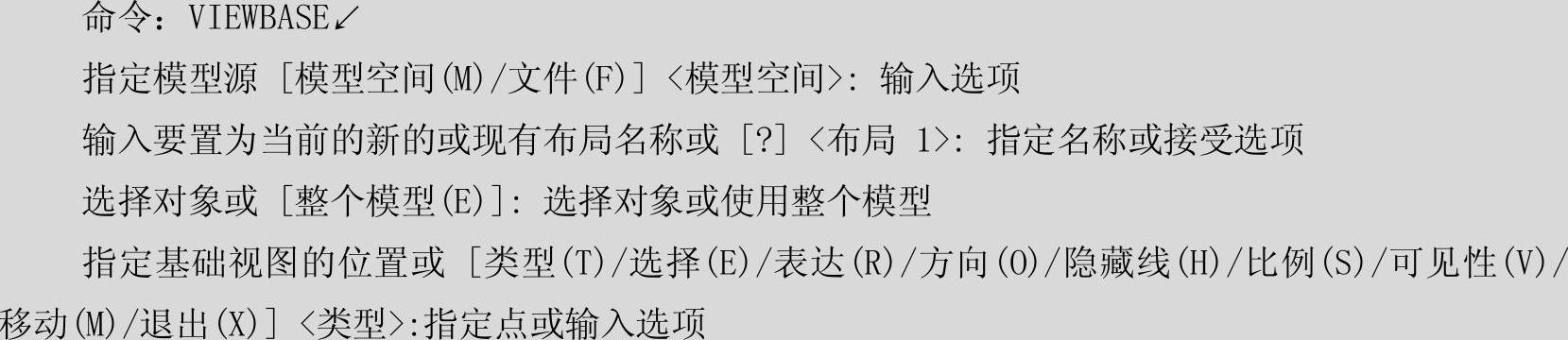

2.操作格式


3.选项说明

(1)模型空间

1)模型空间中,系统将提示您选择单个对象或选择所有实体和曲面。

2)布局中,系统将选择模型空间中可用的所有实体和曲面并指定基础视图的位置。

(2)文件:打开“选择文件”对话框。

1)模型空间中系统将提示您选择基础视图的布局。

2)布局中,系统将提示您指定基础视图的位置。

(3)选择

1)如果模型空间不包含任何可见实体或曲面,将显示“选择文件”对话框,以使用户可以选择Inventor模型。(www.daowen.com)

2)基础视图包含模型空间中所有可用的实体和曲面。可以使用“选择”选项从基础视图排除实体和曲面。

(4)类型:指定在创建基础视图后是退出命令还是继续创建投影视图。

(5)表达:显示表达类型,您可以选择要显示在基础视图中的表达。

(6)方向:指定要用于基础视图的方向。

要为模型使用模型空间中的相同方向,可以选择当前选项。否则,可以从图11-12所示的方向选择。

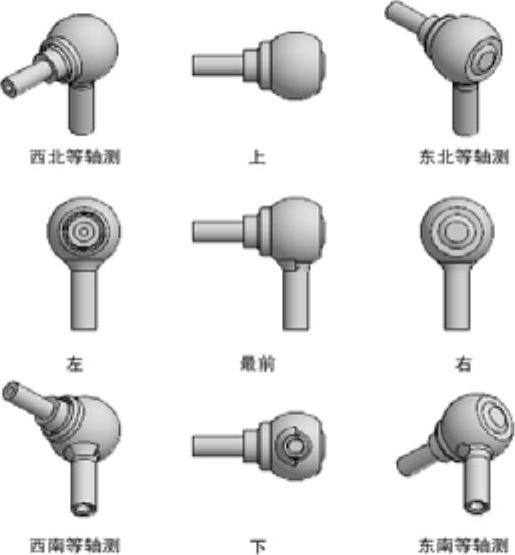

图11-12 视图的方向

(7)隐藏线:指定要用于基础视图的显示样式,如图11-13所示。


图11-13 隐藏线显示样式

(8)比例:指定要用于基础视图的绝对比例。从此视图自动导出的投影视图继承指定的比例。

(9)可见性:显示要为基础视图设置的可见性选项。对象可见性选项是特定于模型的,某些选项在选定的模型中可能不可用。

(10)移动:将其放置在绘图区域中,可以移动基础视图,而无需强制退出该命令。

(11)退出:返回上一提示或完成命令,具体取决于选项在命令循环中的显示位置。
