轴承座实体模型示例

时间：2023-06-17 理论教育 版权反馈
【摘要】：图11-1 轴承座实体模型图11-2 轴承座三视图及轴测图光盘路径光盘\动画演示\第11章\轴承座实体模型.avi操作步骤使用VPORTS及SOLPROF命令。单击“标准”工具栏中的“打开”按钮，打开随书光盘中的文件：\原始文件\第11章\轴承座实体.DWG。方法同前，分别创建剩余左视图及轴测图中实体模型的轮廓线。

轴承座实体模型示例

用前面介绍的方法及命令，生成轴承座实体模型（如图11-1所示）的三视图及轴测图，如图11-2所示。

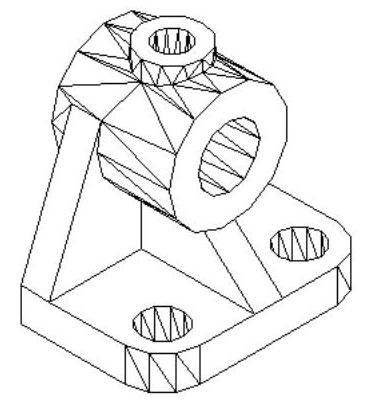

图11-1 轴承座实体模型

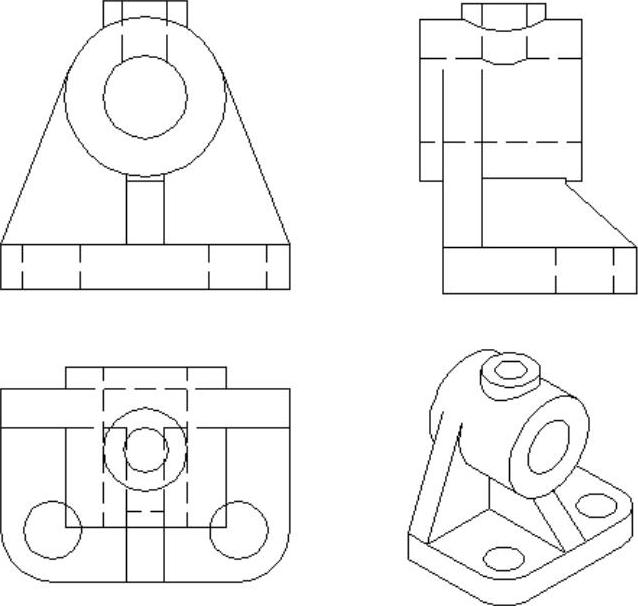

图11-2 轴承座三视图及轴测图

光盘路径

光盘\动画演示\第11章\轴承座实体模型.avi

操作步骤

978-7-111-48872-9-Chapter11-8.jpg使用VPORTS（或MVIEW）及SOLPROF命令。

978-7-111-48872-9-Chapter11-9.jpg单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter11-10.jpg，打开随书光盘中的文件：\原始文件\第11章\轴承座实体.DWG。单击“打开”按钮，或双击该文件名，即可将该文件打开，并将其另存为“轴承座三视图.dwg”。

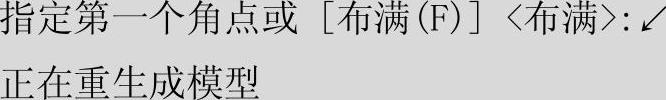

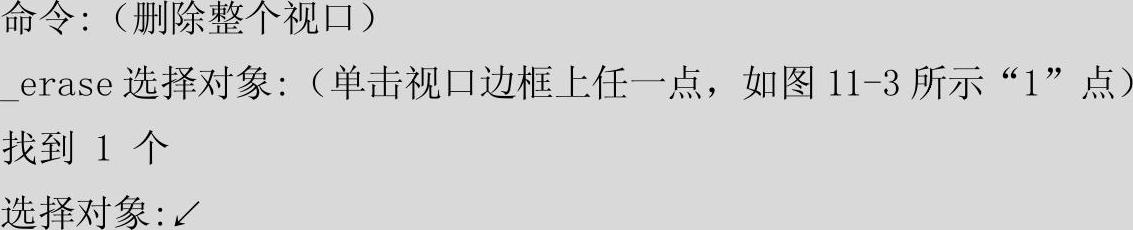

978-7-111-48872-9-Chapter11-11.jpg进入图纸空间，删除视口。单击“布局1”选项卡，进入图纸空间，如图11-3所示。单击“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter11-12.jpg，命令行提示与操作如下：

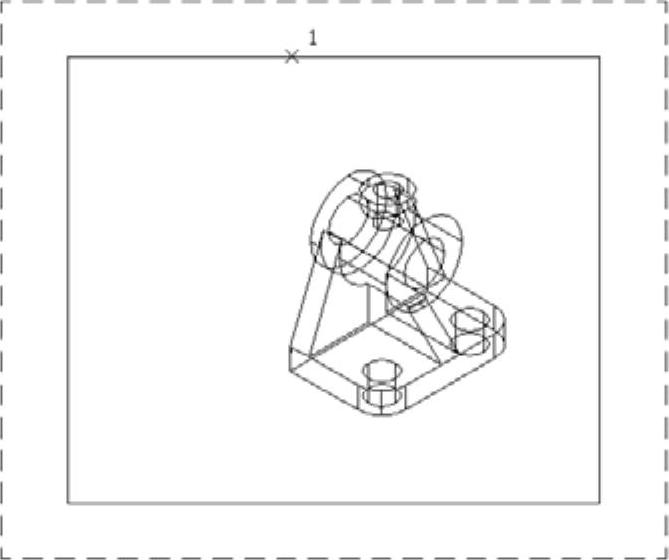

图11-3 图纸空间中的视口

978-7-111-48872-9-Chapter11-15.jpg使用VPORTS（或MVIEW）命令创建多个视口。选择菜单栏中的“视图”→“视口”→“新建视口”，弹出“视口”对话框，如图11-4所示设置4个视口，设置完成后，单击“确定”按钮，命令行提示与操作如下：

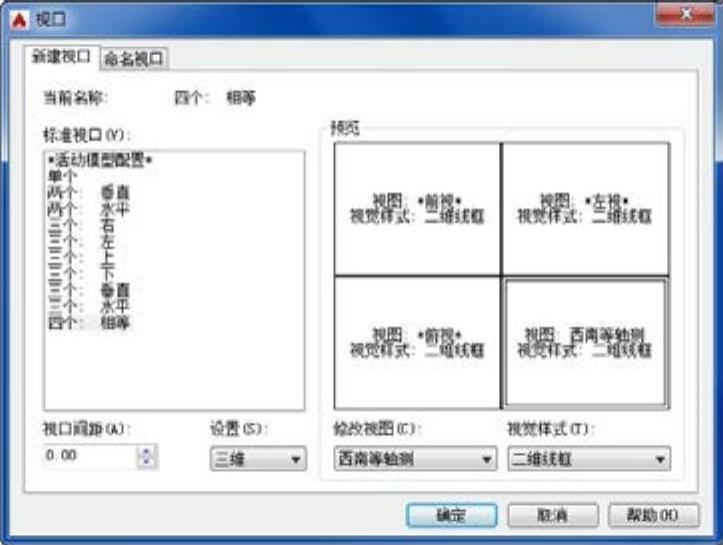

图11-4 “视口”对话框

结果如图11-5所示。

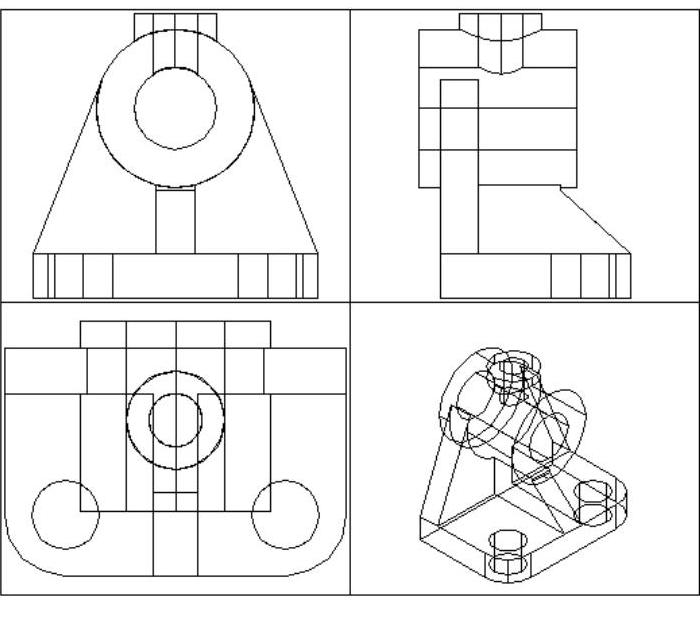

图11-5 创建多个视口

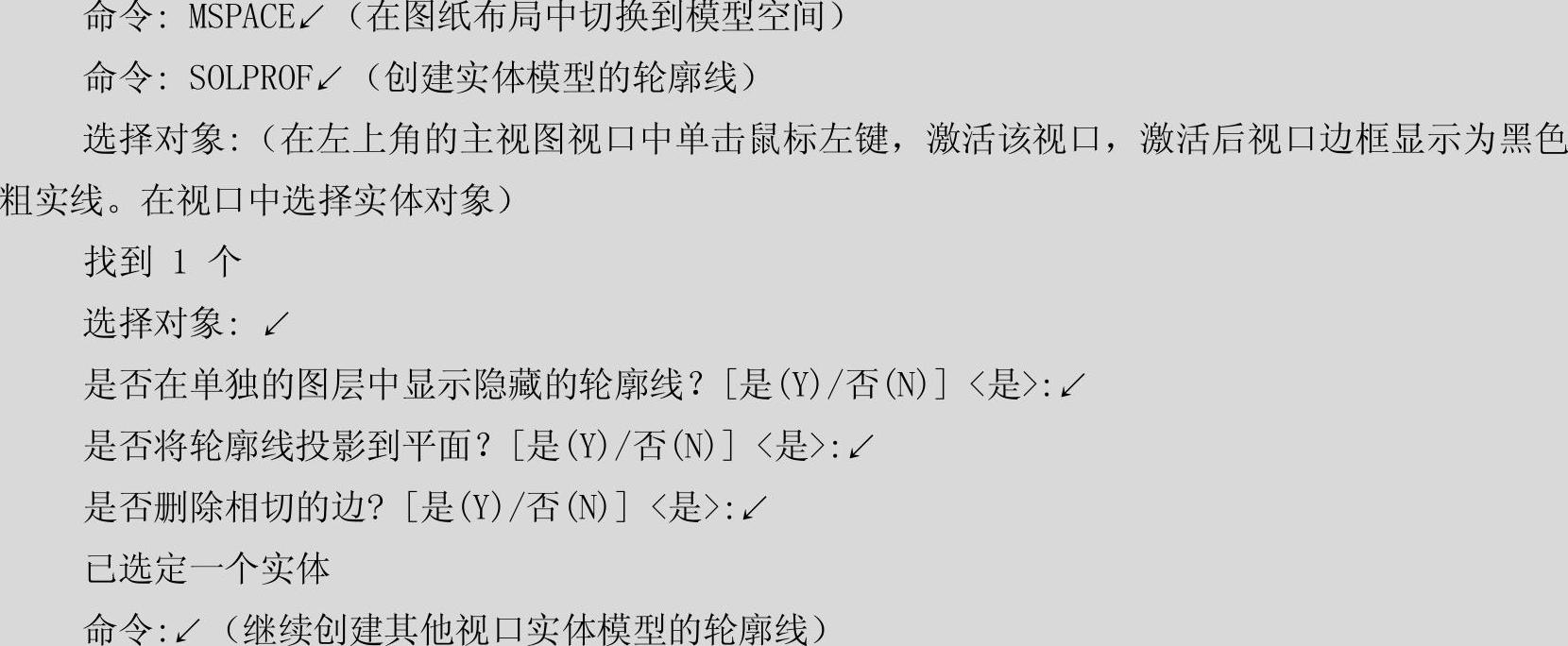

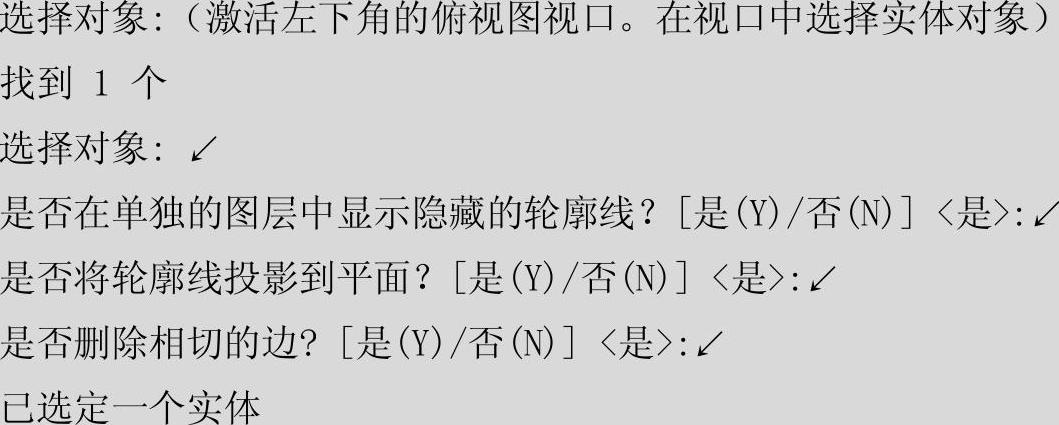

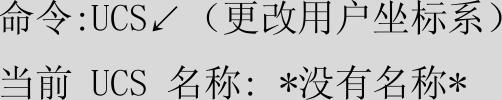

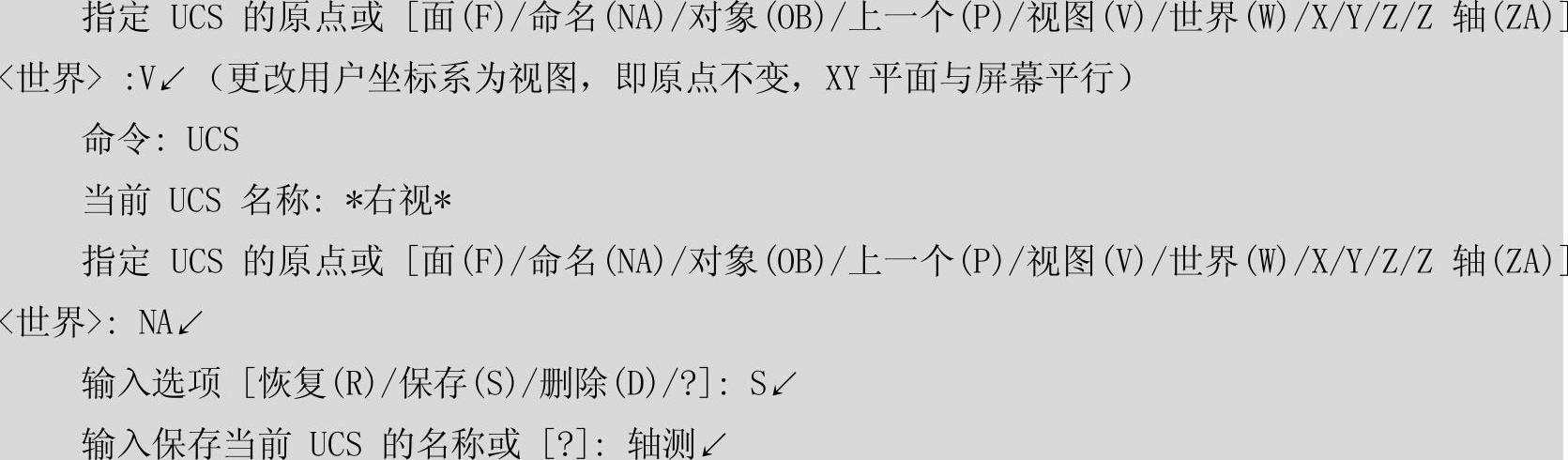

978-7-111-48872-9-Chapter11-19.jpg使用SOLPROF命令创建实体轮廓线。



方法同前，分别创建剩余左视图及轴测图中实体模型的轮廓线。

激活主视图视口，在状态栏的“选定视口的比例”下拉列表中选择1：1，方法同前，分别设置俯视图、左视图视口缩放比例均为1：1，轴测图视口不变。


单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter11-23.jpg，关闭“0”层（该层中为实体模型）和“PH-25D”层（该层中为轴测图不可见轮廓线），并将其余以“PH-”开头的图层的线型设置为“ACAD_ISO02W100”，结果如图11-6所示。

单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter11-24.jpg，新建一个图层“DHX”，用于绘制三视图中的轴线及对称中心线，设置线型为“ACAD_ISO04W100”，其余不变，并将其设置为当前层。

单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter11-25.jpg，画出三视图中的轴线及对称中心线。(www.daowen.com)

978-7-111-48872-9-Chapter11-26.jpg保存图形。单击“标准”工具栏中的“保存”按钮978-7-111-48872-9-Chapter11-27.jpg。

978-7-111-48872-9-Chapter11-28.jpg使用SOLVIEW及SOLDRAW命令。

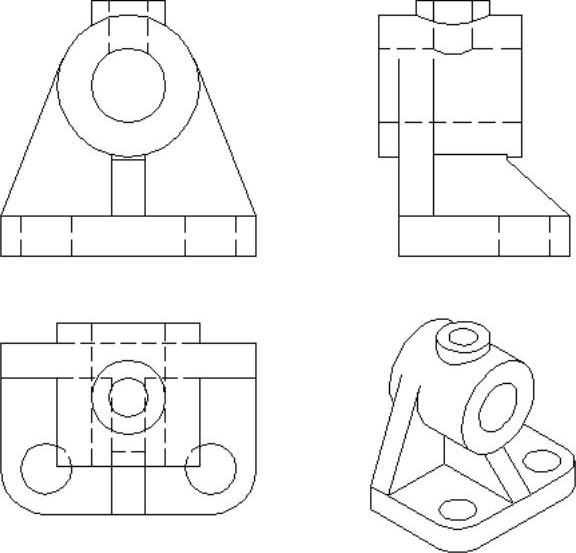

图11-6 三视图及轴测图

978-7-111-48872-9-Chapter11-30.jpg打开图形文件“轴承座实体.dwg”，并将其另存为“轴承座三视图1.dwg”。单击“标准”工具栏中的“新建”按钮978-7-111-48872-9-Chapter11-31.jpg，打开已有图形文件命令。回车后，弹出“选择文件”对话框，从中选择保存的“轴承座实体.dwg”文件，单击“打开”按钮，或双击该文件名，即可将该文件打开。选择菜单栏中的“文件”→“另存为”命令，将图形以“轴承座三视图1.dwg”为文件名保存在指定路径中。



978-7-111-48872-9-Chapter11-34.jpg进入图纸空间，删除视口（方法同前）。

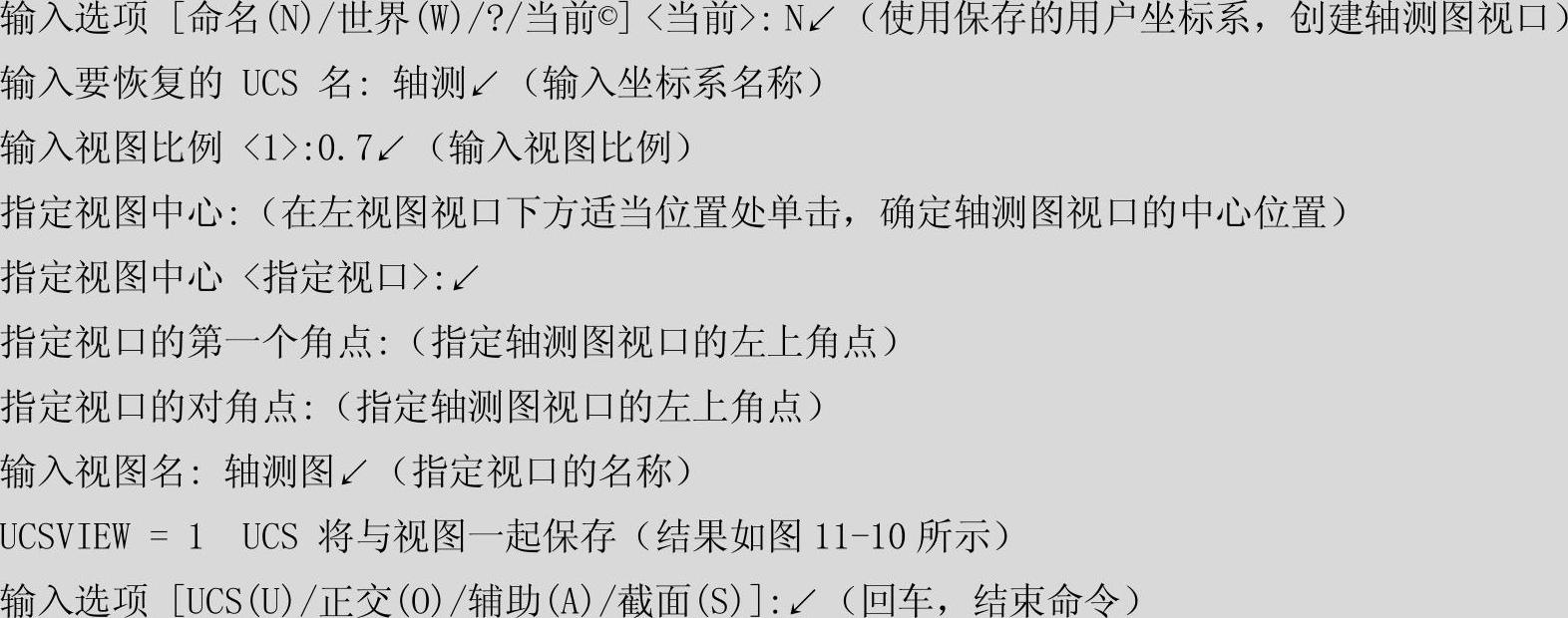

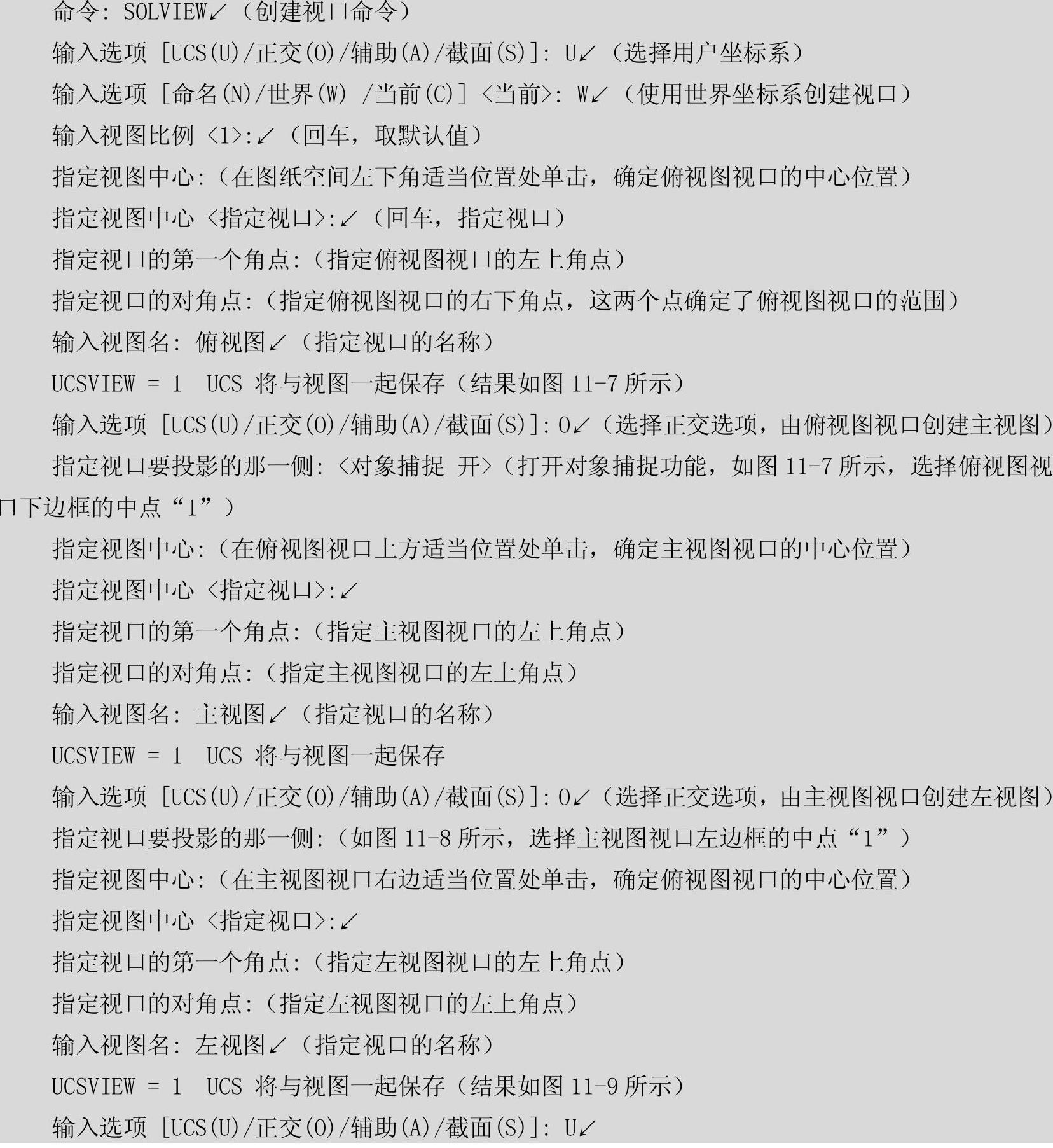

978-7-111-48872-9-Chapter11-35.jpg使用SOLVIEW命令创建视口。

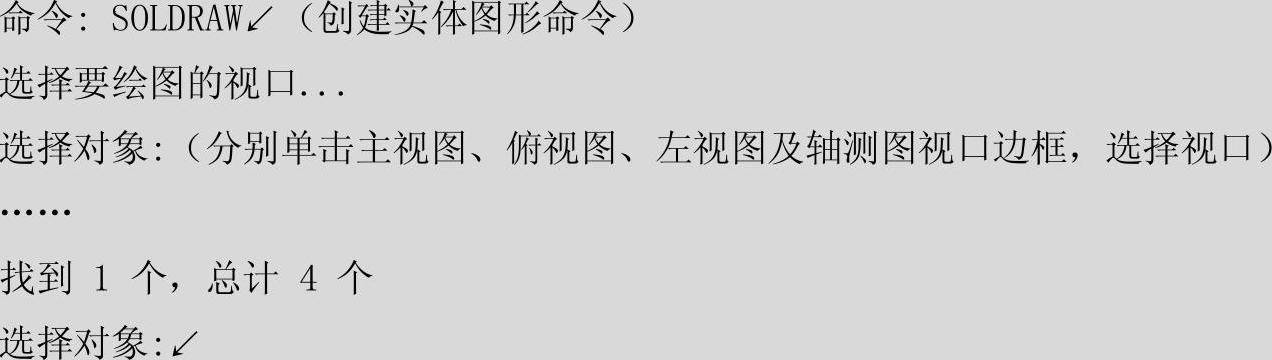

978-7-111-48872-9-Chapter11-38.jpg在命令行中输入“SOLDRAW”命令，生成实体轮廓线，命令行提示与操作如下：

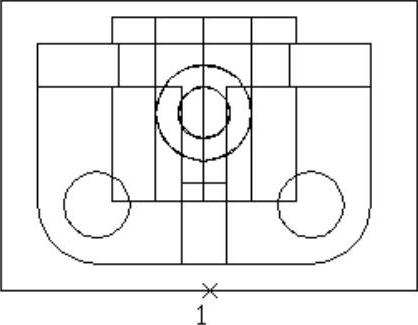

图11-7 创建的俯视图视口

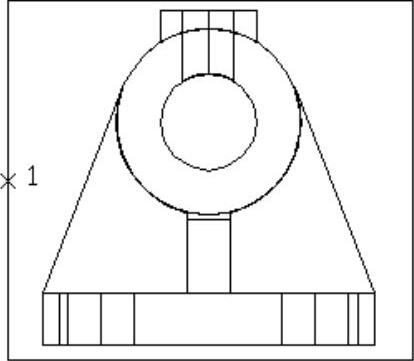

图11-8 创建的主视图视口


图11-9 创建的左视图视口

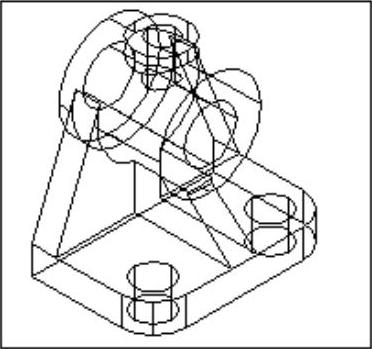

图11-10 创建的轴测图视口

单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter11-44.jpg，关闭“0”层（该层中为实体模型）、“轴测图-HID”层（该层中为轴测图不可见轮廓线）和“VPORTS”层（该层中为视口边框），并分别将“主视图-HID”“俯视图-HID”“左视图-HID”图层的线型设置为“ACAD_ISO02W100”，结果如图11-11所示。

单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter11-45.jpg，新建一个图层“DHX”，用于绘制三视图中的轴线及对称中心线，设置线型为“ACAD_ISO04W100”，其余不变，并将其设置为当前层。

单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter11-46.jpg，画出三视图中的轴线及对称中心线。

如果创建的主视图、俯视图及左视图没有对齐，即不满足“主俯视图长对正、主左视图高平齐、俯左视图宽相等”的原则，则可以使用对齐视图命令MVSETUP，分别将其对齐。

978-7-111-48872-9-Chapter11-47.jpg保存图形。单击“标准”工具栏中的“保存”按钮978-7-111-48872-9-Chapter11-48.jpg。

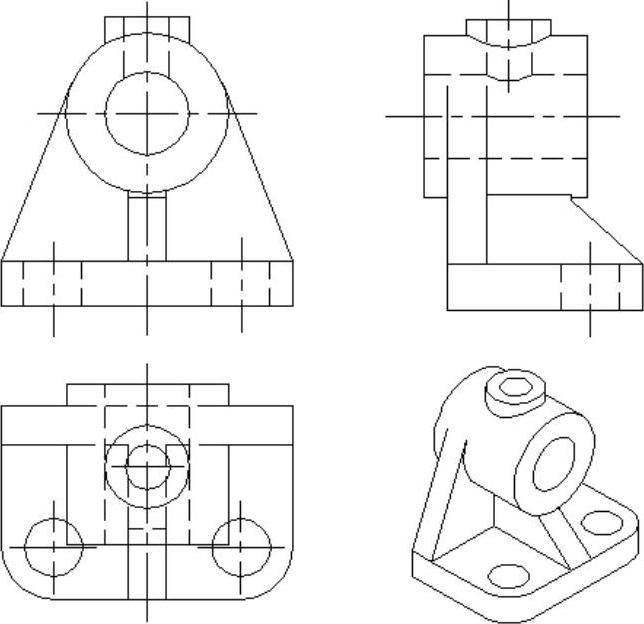

图11-11 获得的三视图及轴测图
