绘制球阀装配立体图的优化方法

时间:2023-06-17 理论教育 版权反馈
【摘要】:单击“标准”工具栏中的“打开”按钮,打开随书光盘中的文件:\原始文件\第10章\阀体.DWG。图10-131所示为西南等轴测方向的阀体装配立体图的渲染视图。图10-136 “干涉检查”对话框图10-137 阀盖立体图装配密封圈。选择菜单栏中的“编辑”→“复制”命令,将“阀芯”图形复制到“球阀装配立体图”中。图10-153 装入压紧套后的图形装配阀杆。

绘制球阀装配立体图的优化方法

978-7-111-48872-9-Chapter10-568.jpg装配阀体。

978-7-111-48872-9-Chapter10-569.jpg打开阀体。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-570.jpg,打开随书光盘中的文件:\原始文件\第10章\阀体.DWG。

978-7-111-48872-9-Chapter10-571.jpg设置视图方向。将当前视图方向设置为左视图方向。

978-7-111-48872-9-Chapter10-572.jpg复制阀体。选择菜单栏中的“编辑”→“复制”命令,将“阀体”图形复制到“球阀装配立体图”中。指定的插入点为“0,0”,结果如图10-130所示。图10-131所示为西南等轴测方向的阀体装配立体图的渲染视图。

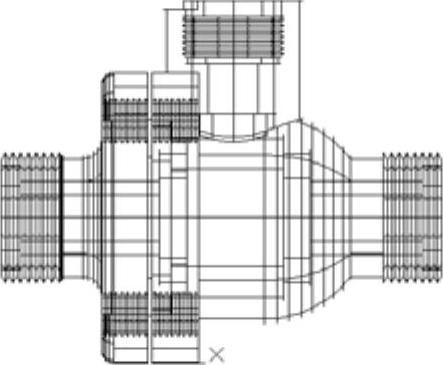

图10-130 装入阀体后的图形

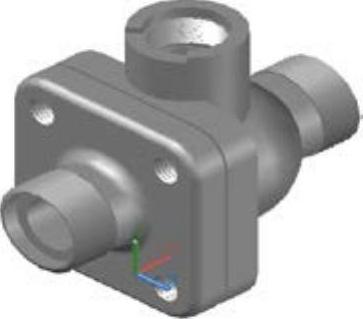

图10-131 西南等轴测方向图形

978-7-111-48872-9-Chapter10-575.jpg装配阀盖。

978-7-111-48872-9-Chapter10-576.jpg打开阀盖。选择菜单栏中的“文件”→“打开”命令,打开打开随书光盘中的文件:\原始文件\第10章\阀盖.DWG。结果如图10-132所示。

978-7-111-48872-9-Chapter10-577.jpg设置视图方向。将当前视图方向设置为左视图方向,结果如图10-133所示。

978-7-111-48872-9-Chapter10-578.jpg复制阀盖。选择菜单栏中的“编辑”→“复制”命令,将“阀盖”图形复制到“球阀装配立体图”中。将插入点指定为一合适的位置,结果如图10-134所示。


图10-132 阀盖立体图


图10-133 左视图的图形

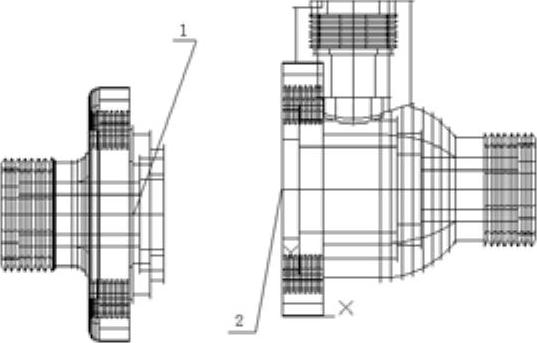

978-7-111-48872-9-Chapter10-581.jpg移动阀盖。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-582.jpg,将“阀盖”以图10-134中的点1为基点移动到图10-134中的点2位置,结果如图10-135所示。


图10-134 阀盖立体图


图10-135 装入阀盖后的图形

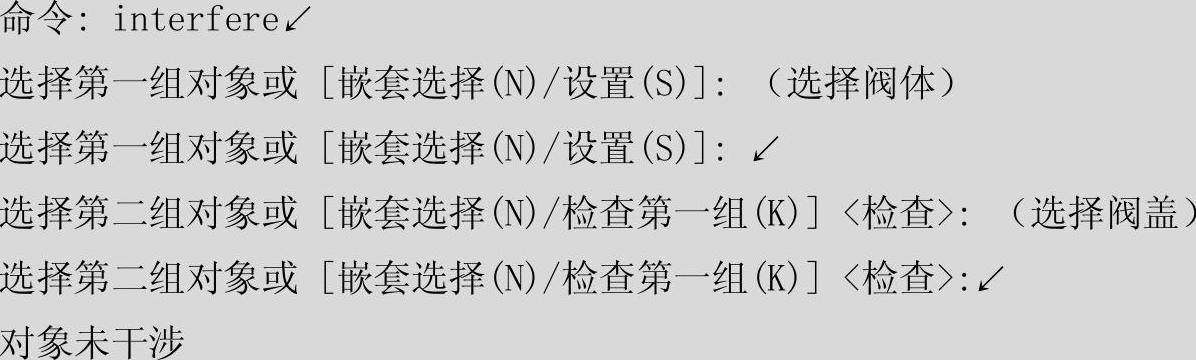

978-7-111-48872-9-Chapter10-585.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“阀体”和“阀盖”进行干涉检查,命令行提示与操作如下:


如果对象干涉,系统弹出“干涉检查”对话框,如图10-136所示。该对话框显示检查结果,如果存在干涉,则装配图上会亮显干涉区域,这时,就要检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-137所示为装配后的西南等轴测方向的渲染视图。


图10-136 “干涉检查”对话框


图10-137 阀盖立体图

978-7-111-48872-9-Chapter10-589.jpg装配密封圈。

978-7-111-48872-9-Chapter10-590.jpg打开密封圈。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-591.jpg,打开随书光盘中的文件:\原始文件\第10章\密封圈.DWG。结果如图10-138所示。

978-7-111-48872-9-Chapter10-592.jpg设置视图方向。将当前视图方向设置为左视图方向。

978-7-111-48872-9-Chapter10-593.jpg三维旋转视图。选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令,将“密封圈”沿Z轴旋转90º,结果如图10-139所示。


图10-138 密封圈立体图


图10-139 三维旋转的图形

978-7-111-48872-9-Chapter10-596.jpg复制密封圈。选择菜单栏中的“编辑”→“复制”命令,复制两个“密封圈”图形到“阀体装配立体图”中,将插入点指定为一合适的位置,结果如图10-140所示。

978-7-111-48872-9-Chapter10-597.jpg三维旋转对象。选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令,将左边的“密封圈”沿Z轴旋转180º,结果如图10-141所示。

978-7-111-48872-9-Chapter10-598.jpg移动密封圈。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-599.jpg,将图10-141中的左边的密封圈以图10-141中的点3为基点移动到图10-141中的点1位置。将图10-141中的右边的密封圈以图10-141中的点4为基点移动到图10-141中的点2位置,结果如图10-142所示。


图10-140 插入密封圈后的图形


图10-141 旋转密封圈后的图形

978-7-111-48872-9-Chapter10-602.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“阀体”和“密封圈”进行干涉检查,如果发生干涉,则检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-143所示为消隐后的西南等轴测方向的装配图。

978-7-111-48872-9-Chapter10-603.jpg装配阀芯。

978-7-111-48872-9-Chapter10-604.jpg打开阀芯。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-605.jpg,打开随书光盘中的文件:\原始文件\第10章\阀芯.DWG。图10-144所示为“阀芯”的渲染视图。

978-7-111-48872-9-Chapter10-606.jpg设置视图方向。将当前视图方向设置为前视图方向,结果如图10-145所示。


图10-142 装入密封圈后的图形


图10-143 西南等轴测视图


图10-144 阀芯立体图


图10-145 主视图的图形

978-7-111-48872-9-Chapter10-611.jpg复制阀芯。选择菜单栏中的“编辑”→“复制”命令,将“阀芯”图形复制到“球阀装配立体图”中。将插入点指定为一合适的位置,结果如图10-146所示。

978-7-111-48872-9-Chapter10-612.jpg移动阀芯。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-613.jpg,将“阀芯”以图10-147中阀芯的圆心为基点移动到图10-147中密封圈的圆心位置,如图10-147所示。


图10-146 插入阀芯后的图形


图10-147 装入阀芯后的图形

978-7-111-48872-9-Chapter10-616.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“阀芯”和左右两个“密封圈”进行干涉检查,如果发生干涉,则检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-148所示为装配后的西南等轴测方向的渲染视图。

978-7-111-48872-9-Chapter10-617.jpg装配压紧套。

978-7-111-48872-9-Chapter10-618.jpg打开压紧套。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-619.jpg,打开随书光盘中的文件:\原始文件\第10章\压紧套.DWG。图10-149所示为渲染后的压紧套。

978-7-111-48872-9-Chapter10-620.jpg设置视图方向。将当前视图方向设置为左视图方向,结果如图10-150所示。

978-7-111-48872-9-Chapter10-621.jpg三维旋转视图。选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令,将“压紧套”沿Z轴旋转90º,结果如图10-151所示。

978-7-111-48872-9-Chapter10-622.jpg复制压紧套。选择菜单栏中的“编辑”→“复制”命令,将“压紧套”图形复制到“阀体装配立体图”中,结果如图10-152所示。


图10-148 西南等轴测消隐视图


图10-149 压紧套立体图图


图10-150 左视图方向


图10-151 旋转后的图形


图10-152 插入压紧套后的图形

978-7-111-48872-9-Chapter10-628.jpg移动压紧套。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-629.jpg,将“压紧套”以图10-152中点1为基点移动到图10-152中点2位置,结果如图10-153所示。


图10-153 装入压紧套后的图形

978-7-111-48872-9-Chapter10-631.jpg装配阀杆。

978-7-111-48872-9-Chapter10-632.jpg打开阀杆。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-633.jpg,打开随书光盘中的文件:\原始文件\第10章\阀杆.DWG。图10-154所示为渲染后的阀杆。

978-7-111-48872-9-Chapter10-634.jpg设置视图方向。将当前视图方向设置为左视图方向,结果如图10-155所示。

978-7-111-48872-9-Chapter10-635.jpg三维旋转视图。选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令,将“阀杆”沿Z轴旋转-90º,结果如图10-156所示。

978-7-111-48872-9-Chapter10-636.jpg复制阀杆。选择菜单栏中的“编辑”→“复制”命令,将“阀杆”图形复制到“球阀装配立体图”中。将插入点指定为一合适的位置,结果如图10-157所示。

978-7-111-48872-9-Chapter10-637.jpg移动阀杆。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-638.jpg,将“阀杆”以图10-175中点2为基点移动到图10-157中点1位置,结果如图10-158所示。(www.daowen.com)

978-7-111-48872-9-Chapter10-639.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“阀杆”和“阀芯”进行干涉检查,如果发生干涉,则检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-15977所示为装配后的西南等轴测方向的渲染视图。


图10-154 阀杆立体图


图10-155 左视图方向图形


图10-156 旋转后的图形


图10-157 插入阀杆后的图形


图10-158 装入阀杆后的图形


图10-159 西南等轴测视图

978-7-111-48872-9-Chapter10-646.jpg装配扳手

978-7-111-48872-9-Chapter10-647.jpg打开扳手。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-648.jpg,打开随书光盘中的文件:\原始文件\第10章\扳手.DWG。图10-160所示为渲染后的扳手。

978-7-111-48872-9-Chapter10-649.jpg设置视图方向。将当前视图方向设置为前视图方向,结果如图10-161所示。


图10-160 扳手立体图


图10-161 主视图方向图形

978-7-111-48872-9-Chapter10-652.jpg复制扳手。选择菜单栏中的“编辑”→“复制”命令,将“扳手”图形复制到“阀体装配立体图”中,结果如图10-162所示。


图10-162 插入扳手后的图形

978-7-111-48872-9-Chapter10-654.jpg移动扳手。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-655.jpg,将“扳手”以图10-162中扳手左上部的圆心为基点移动到图10-162中阀杆上部的圆心位置,结果如图10-163所示。

978-7-111-48872-9-Chapter10-656.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“扳手”和“阀杆”进行干涉检查,如果发生干涉,则检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-164所示为消隐后的西南等轴测方向的装配图。


图10-163 装入扳手后的图形


图10-164 西南等轴测图形

978-7-111-48872-9-Chapter10-659.jpg装配双头螺柱立体图。

978-7-111-48872-9-Chapter10-660.jpg打开双头螺柱。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-661.jpg,打开随书光盘中的文件:\原始文件\第10章\双头螺柱.DWG。图10-165所示为渲染后的双头螺柱。

978-7-111-48872-9-Chapter10-662.jpg设置视图方向。将当前视图方向设置为左视图方向,结果如图10-166所示。


图10-165 双头螺柱


图10-166 左视图的图形

978-7-111-48872-9-Chapter10-665.jpg复制双头螺柱。选择菜单栏中的“编辑”→“复制”命令,将“双头螺柱”图形复制到“球阀装配”中。将插入点指定为一合适的位置,结果如图10-167所示。

978-7-111-48872-9-Chapter10-666.jpg移动双头螺柱。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-667.jpg,将“双头螺柱”以图10-167中点2为基点移动到图10-167中点1位置,结果如图10-168所示。


图10-167 插入双头螺柱后的图形


图10-168 装入双头螺柱后的图形

978-7-111-48872-9-Chapter10-670.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“双头螺柱”和“阀盖”以及“阀体”进行干涉检查,如果发生干涉,则检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-169为装配后的西南等轴测方向的渲染视图。

978-7-111-48872-9-Chapter10-671.jpg装配螺母立体图。

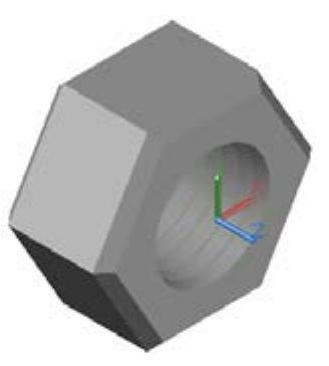

978-7-111-48872-9-Chapter10-672.jpg打开螺母。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-673.jpg,打开随书光盘中的文件:\原始文件\第10章\螺母.DWG。图10-170所示为渲染后的螺母立体图。


图10-169 西南等轴测视图


图10-170 螺母立体图

978-7-111-48872-9-Chapter10-676.jpg设置视图方向。将当前视图方向设置为左视图方向并沿Z轴旋转-90°,结果如图10-171所示。

978-7-111-48872-9-Chapter10-677.jpg复制螺母。选择菜单栏中的“编辑”→“复制”命令,将“螺母”图形复制到“阀体装配立体图”中,结果如图10-172所示。


图10-171 左视图方向图形


图10-172 插入螺母后的图形

978-7-111-48872-9-Chapter10-680.jpg移动螺母。单击”默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter10-681.jpg,将“螺母”以图10-72中点2为基点移动到图10-172中点1位置,结果如图10-173所示。

978-7-111-48872-9-Chapter10-682.jpg干涉检查。选择菜单栏中的“修改”→“三维操作”→“干涉检查”命令,对“螺母”和“双头螺柱”进行干涉检查,如果发生干涉,则检查装配是否到位,调整相应的装配位置,直到不发生干涉为止。图10-174所示为消隐后西南等轴测方向的装配图。


图10-173 装入螺母后的图形


图10-174 西南等轴测图形

978-7-111-48872-9-Chapter10-685.jpg阵列双头螺柱和螺母立体图。

978-7-111-48872-9-Chapter10-686.jpg设置视图方向。将当前视图方向设置为前视图方向,结果如图10-175所示。

978-7-111-48872-9-Chapter10-687.jpg三维阵列双头螺柱和螺母立体图:选择菜单栏中的“修改”→“三维操作”→“三维阵列”命令,将“双头螺柱”和“螺母”进行三维矩形阵列操作,行数为2,列数为1行间距为50,重复阵列操作,行数为1,列数为2,列间距为50,结果如图10-176所示。

978-7-111-48872-9-Chapter10-688.jpg设置视图方向。将视图设置为西北等轴测方向。消隐后结果如图10-177所示。


图10-175 左视图方向图形


图10-176 三维阵列后的图形


图10-177 西南等轴测视图

978-7-111-48872-9-Chapter10-692.jpg剖切球阀装配立体图。

978-7-111-48872-9-Chapter10-693.jpg打开球阀装配立体图。单击“标准”工具栏中的“打开”按钮978-7-111-48872-9-Chapter10-694.jpg,打开“球阀装配立体图.dwg”,如图10-177所示。

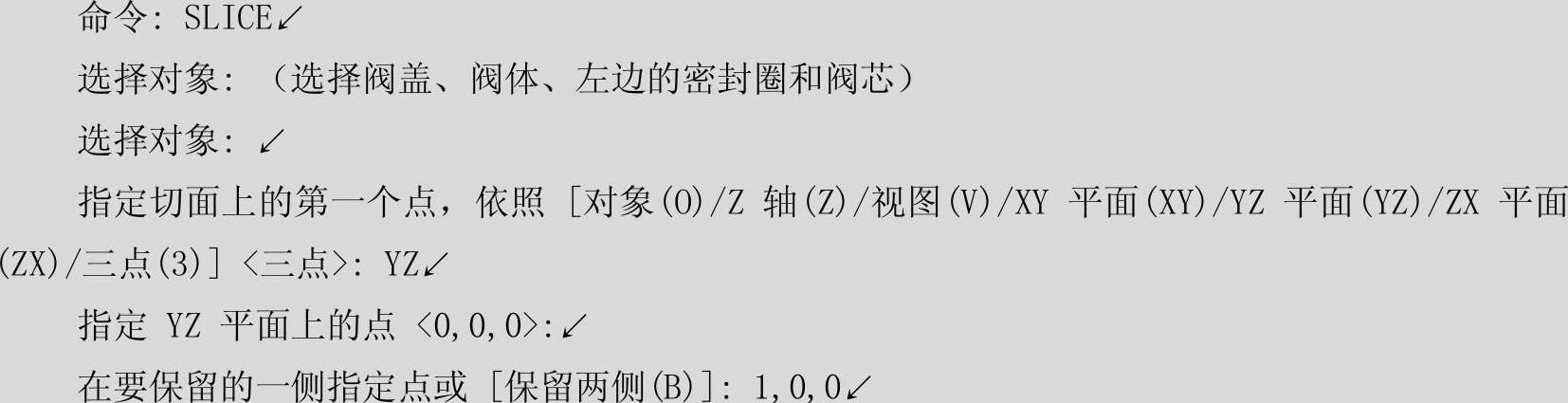

978-7-111-48872-9-Chapter10-695.jpg1/2剖切视图。选择菜单栏中的“修改”→“三维操作”→“剖切”命令,对球阀装配立体图进行1/2剖切处理。命令行提示与操作如下。


978-7-111-48872-9-Chapter10-697.jpg删除对象。单击“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter10-698.jpg,将YZ平面右侧的两个“双头螺柱”和两个“螺母”删除。消隐后结果如图10-178所示。

978-7-111-48872-9-Chapter10-699.jpg打开球阀装配立体图。选择菜单栏中的“文件”→“打开”命令,打开“球阀装配立体图.dwg”,如图10-177所示。

978-7-111-48872-9-Chapter10-700.jpg1/4剖切视图。选择菜单栏中的“修改”→“三维操作”→“剖切”命令,对球阀装配立体图进行1/4剖切处理。相同方法连续进行两次剖切。

说明

执行第二次“剖切”命令时,AutoCAD会提示“剖切平面不与1个选定实体相交”。执行该命令后,将多余的图形删除即可。

978-7-111-48872-9-Chapter10-701.jpg删除对象。单击“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter10-702.jpg,将视图中相应的图形删除。渲染后结果如图10-179所示。


图10-178 1/2剖切视图


图10-179 1/4剖切视图
