本实例绘制的压紧套立体，如图10-62所示。主要应用创建圆柱体命令CYLINDER、长方体命令BOX、旋转命令REVOLVE、三维阵列命令3DARRAT以及布尔运算的差集命令SUBTRACT和并集命令UNION等来完成图形的绘制。

光盘路径

光盘\动画演示\第10章\压紧套.avi

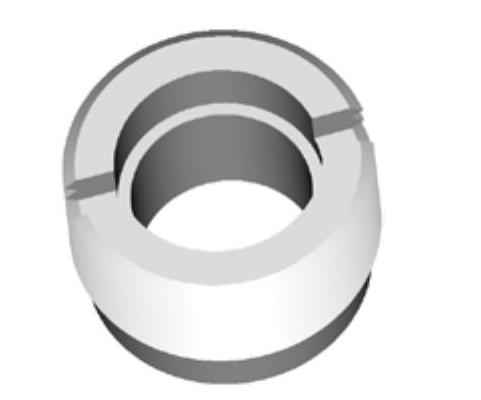

图10-62 压紧套立体图

操作步骤

设置线框密度。单击选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，切换到西南等轴测图。在命令行中输入ISOLINES，设置线框密度为10。

绘制压紧套实体。

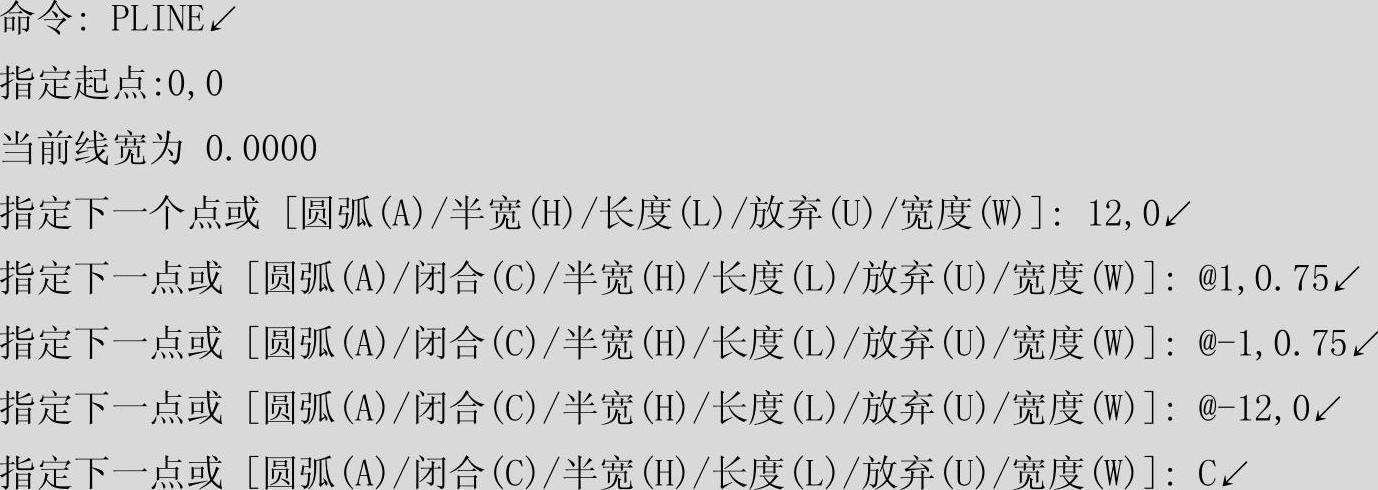

绘制多段线。单击“默认”选项卡“绘图”面板中的“多段线”按钮，命令行提示与操作如下：

结果如图10-63所示。

旋转多段线。单击“三维工具”选项卡“建模”面板中的“旋转”按钮，将上一步绘制的多段线绕Y轴旋转一周，结果如图10-64所示。

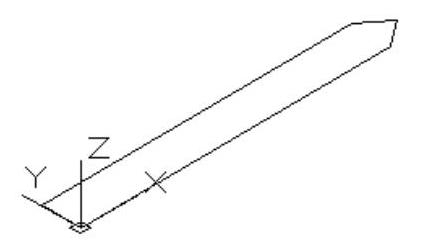

图10-63 绘制多段线后的图形

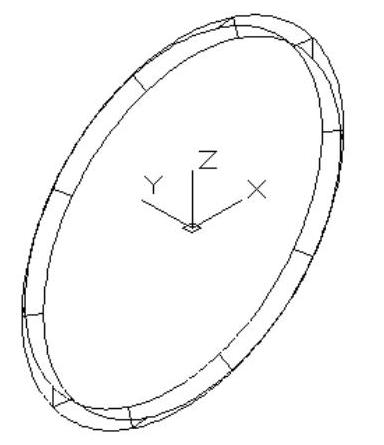

图10-64 旋转后的图形

三维阵列旋转的实体。单击选择菜单栏中的“修改”→“三维操作”→“三维阵列”命令，阵列旋转后的图形，阵列行数为7，列数为1，层数为1，行间距为1.5。消隐后结果如图10-65所示。

绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮，绘制底面圆心为（0，10.5，0），半径为12，顶部圆心为（0，14.5，0）的圆柱体。

并集处理。单击“三维工具”选项卡“实体编辑”面板中的“并集”按钮，将视图中所有的图形并集处理。消隐后结果如图10-66所示。(www.daowen.com)

图10-65 阵列处理后的图形

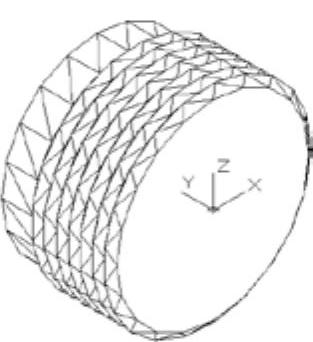

图10-66 绘制圆柱体后的图形

绘制压紧套细部特征。

绘制长方体。单击“三维工具”选项卡“建模”面板中的“长方体”按钮，绘制一长方体，为另一端的松紧刀口作准备。采用两角点模式，两角点的坐标分别为（-15，0，-1.5），（@30，3，3）。消隐后结果如图10-67所示。

差集处理。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮，将并集后的图形与长方体进行差集处理。消隐后结果如图10-68所示。

图10-67 绘制长方体后的图形

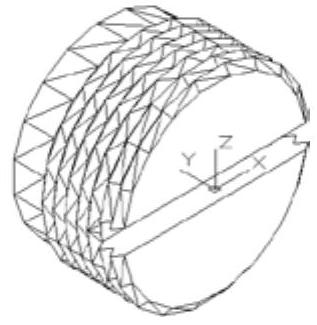

图10-68 差集处理后的图形

绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮，以原点坐标为底面圆心，创建直径为φ16，另一圆心为（@0，5，0）的圆柱。以原点坐标为底面圆心，创建直径为φ14，另一圆心为（@0，10，0）的圆柱。

差集处理。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮，将并集后的图形与上一步绘制的两个圆柱体进行差集处理。消隐后结果如图10-69所示。

设置视图方向。选择菜单栏中的“视图”→“动态观察”→“自由动态观察”命令，将视图调整到合适的位置。消隐后结果如图10-70所示。

图10-69 差集处理后的图形

图10-70 改变视图方向后的图形
