绘制如图10-40所示的平键。主要应用创建矩形命令RECTANG，倒角命令CHAMFER，圆角命令FILLET，拉伸命令EXTRUDE，来完成图形的绘制。
图10-40 平键16×70设计
光盘路径
光盘\动画演示\第10章\平键16×70设计.avi
操作步骤
绘制轮廓线。单击“默认”选项卡“绘图”面板中的“矩形”按钮
，指定矩形的两个角点：{（0，0），（70，16）}，如图10-41a所示。单击“默认”选项卡“修改”面板中的“圆角”按钮
，圆角半径为8，对矩形4个直角进行修剪，效果如图10-41b所示。

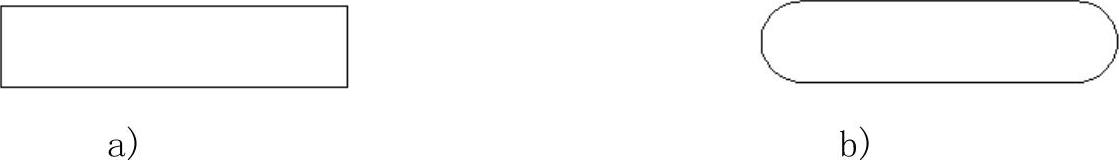

图10-41 绘制轮廓线
拉伸实体。单击“三维工具”选项卡“建模”面板中的“拉伸”按钮

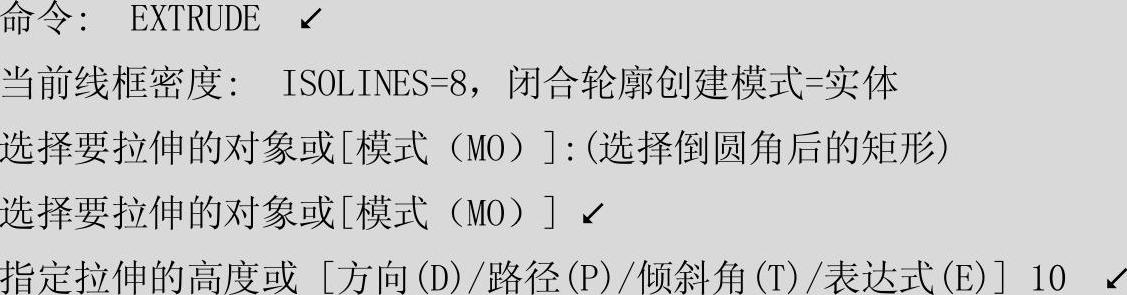

，将上步绘制的图形进行拉伸，拉伸高度为10，命令行提示与操作如下：
命令执行后，由于当前处于俯视观察角度，因而似乎没有变化，如图10-42a所示。单击选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，拉伸后的效果立即可见，如图10-42b所示。(www.daowen.com)

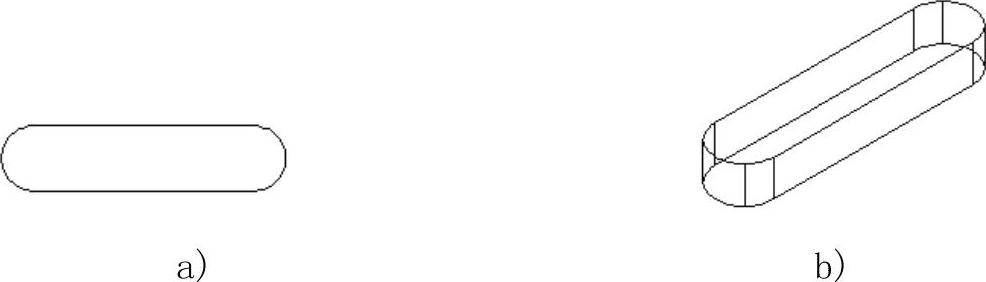

图10-42 拉伸实体
实体倒直角。单击“默认”选项卡“绘图”面板中的“倒角”按钮

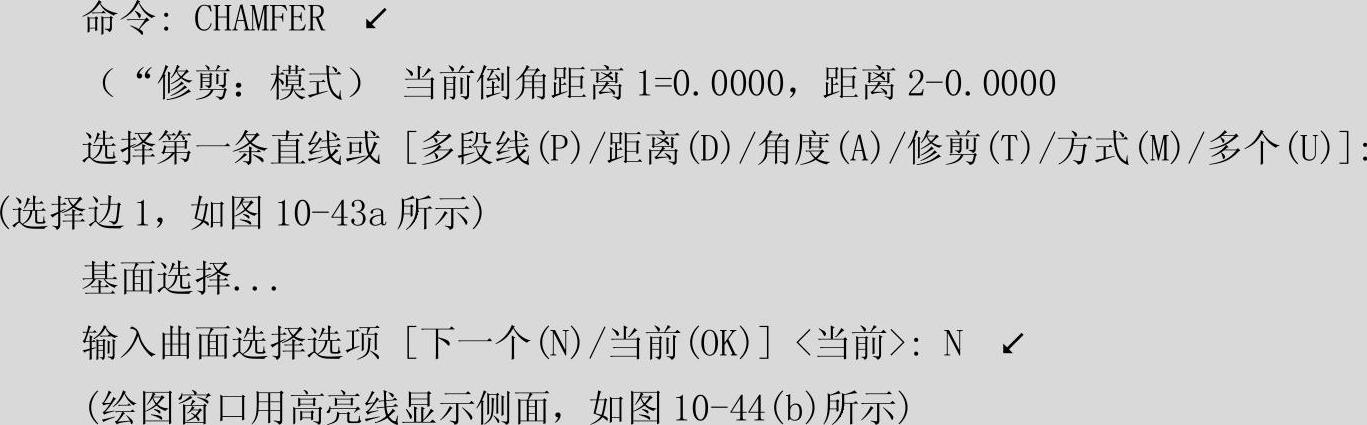

，将实体进行倒角处理，命令行提示与操作如下：

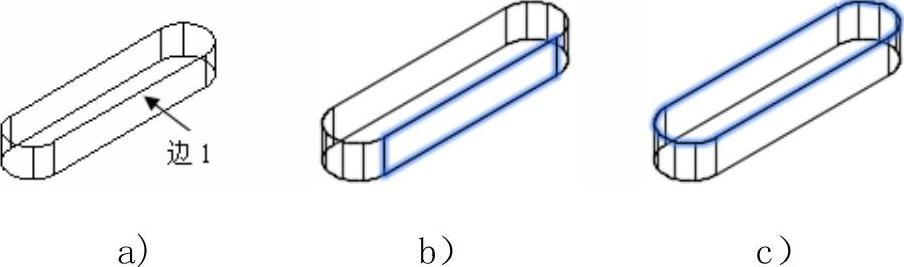

图10-43 选择倒角基面
平键底面倒直角。单击“默认”选项卡“修改“面板中的“倒角”按钮
，对平键底面进行倒直角操作。至此，简单的平键实体绘制完毕，如图10-40所示。

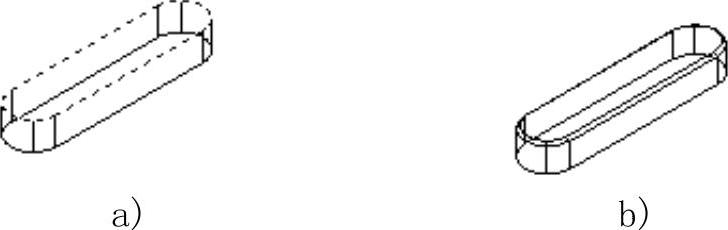

图10-44 实体倒直角
