本例设计的密封圈如图10-35所示。主要应用创建圆柱体命令CYLINDER，球命令SPHERE以及布尔运算的差集命令SUBTRACT，来完成图形的绘制。

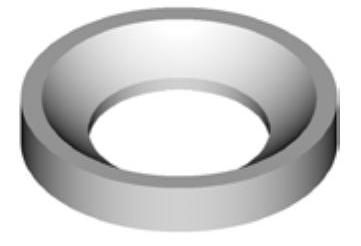

图10-35 密封圈立体图
光盘路径
光盘\动画演示\第10章\密封圈立体图.avi
操作步骤
设置线框密度。在命令行中输入“ISOLINES”命令，设置线框密度为10。单击选择菜单栏中的“视图”→“三维视图”→“东南等轴测”命令，切换到西南等轴测图。
绘制密封圈。
绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，采用指定底面圆心点、底面半径和高度的模式绘制圆柱体，以原点为底面圆心，半径为17.5，高度为6的圆柱体，结果如图10-36所示。继续在命令行中输入CYLINDER以坐标原点为圆心，创建半径为R10，高为2的圆柱；结果如图10-37所示。
(www.daowen.com)

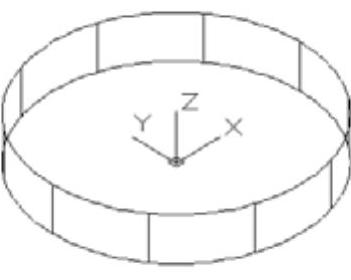

图10-36 绘制的外形轮廓

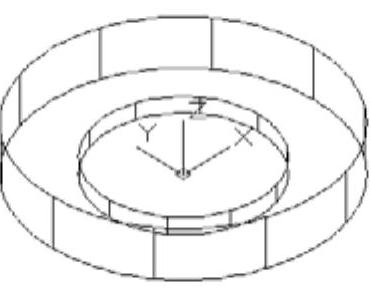

图10-37 绘制圆柱体后的图形
绘制球体。单击“三维工具”选项卡“建模”面板中的“球体”按钮
，以点（0，0，19）为圆心，半径为20绘制一球，结果如图10-38所示。
差集处理。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮
，将外形轮廓和内部轮廓进行差集处理，结果如图10-39所示。

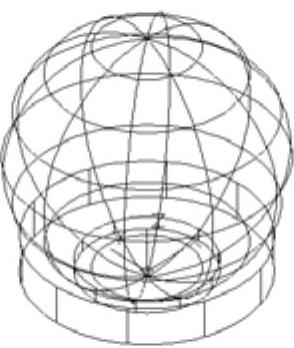

图10-38 绘制的外形轮廓
图10-39 差集处理后的图形
