布尔运算在AutoCAD实体创建中的应用

时间:2023-06-17 理论教育 版权反馈
【摘要】:布尔运算在数学的集合运算中得到广泛应用,AutoCAD也将该运算应用到实体的创建过程中。用户可以对三维实体对象进行下列布尔运算:1.并集执行方式命令行:UNION。操作格式回车后,所有已经选择的对象合并成一个整体。图10-34所示为圆柱体和长方体差集后的结果。

布尔运算在AutoCAD实体创建中的应用

布尔运算数学的集合运算中得到广泛应用,AutoCAD也将该运算应用到实体的创建过程中。用户可以对三维实体对象进行下列布尔运算:

1.并集

(1)执行方式

命令行:UNION。

菜单:“修改”→“实体编辑”→“并集”。

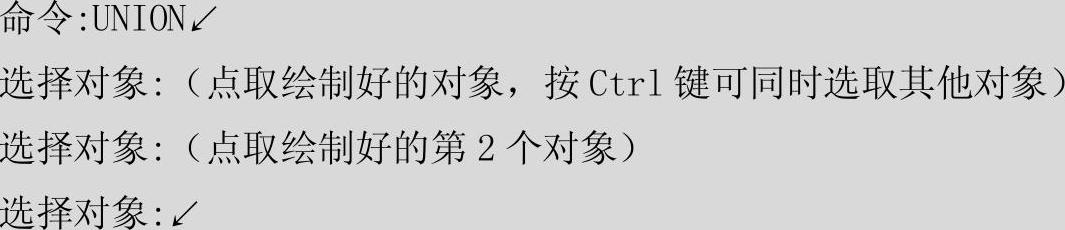

(2)操作格式


回车后,所有已经选择的对象合并成一个整体。图10-32所示为圆柱和长方体并集后的图形。


图10-32 并集

2.交集

(1)执行方式

命令行:INTERSECT。

菜单:“修改”→“实体编辑”→“交集”。


功能区:单击“三维工具”选项卡“实体编辑”面板中的“交集”按钮978-7-111-48872-9-Chapter10-110.jpg。(www.daowen.com)

(2)操作格式


回车后,视口中的图形即是多个对象的公共部分。图10-33所示为圆柱长方体交集后的图形。


图10-33 交集

3.差集

(1)执行方式

命令行:SUBTRACT。

菜单:“修改”→“实体编辑”→“差集”。

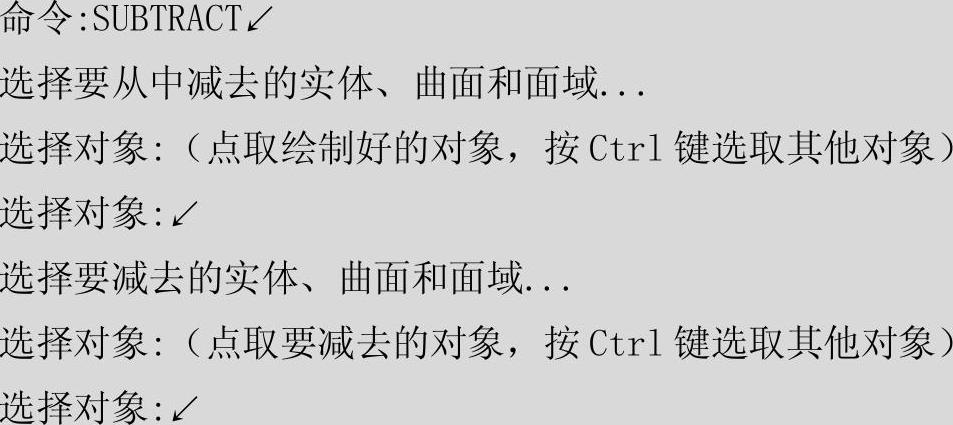

(2)操作格式


按回车后得到的则是求差后的实体。图10-34所示为圆柱体和长方体差集后的结果。


图10-34 差运算
