1.执行方式

命令行：UCS。

菜单：“工具”→“新建UCS”。

工具栏：UCS。

功能区：单击“视图”选项卡“坐标”面板中的“UCS”按钮。

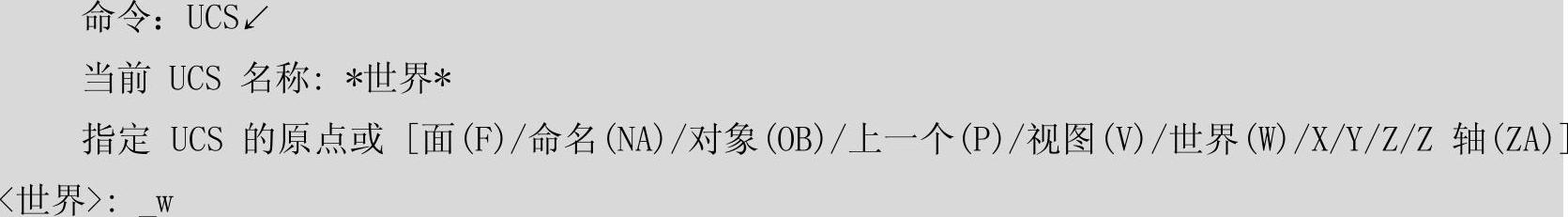

2.操作格式

3.选项说明

（1）指定UCS的原点：使用一点、两点或三点定义一个新的UCS。如果指定单个点1，当前UCS的原点将会移动而不会更改X、Y和Z轴的方向。选择该项，系统提示：

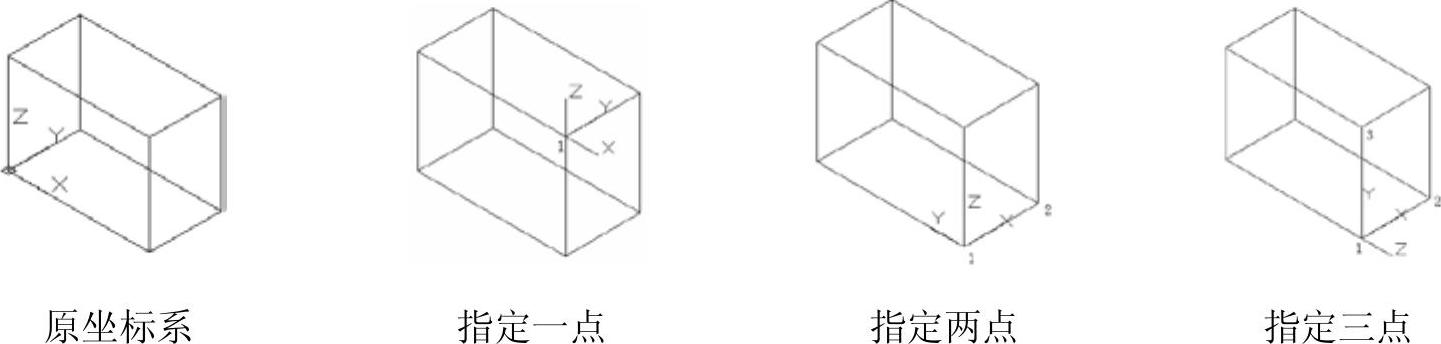

示意图如图10-1所示。

图10-1 指定原点

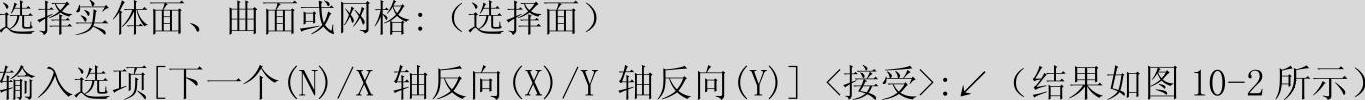

（2）面（F）：将UCS与三维实体的选定面对齐。要选择一个面，请在此面的边界内或面的边上单击，被选中的面将亮显，UCS的X轴将与找到的第一个面上的最近的边对齐。选择该项，系统提示：

(www.daowen.com)

如果选择“下一个”选项，系统将UCS定位于邻接的面或选定边的后向面。

（3）对象（OB）：根据选定三维对象定义新的坐标系，如图10-3所示。新建UCS的拉伸方向（Z轴正方向）与选定对象的拉伸方向相同。选择该项，系统提示：

图10-2 选择面确定坐标系

图10-3 选择对象确定坐标系

对于大多数对象，新UCS的原点位于离选定对象最近的顶点处，并且X轴与一条边对齐或相切。对于平面对象，UCS的XY平面与该对象所在的平面对齐。对于复杂对象，将重新定位原点，但是轴的当前方向保持不变。

注意

该选项不能用于下列对象：三维多段线、三维网格和构造线。

（4）视图（V）：以垂直于观察方向（平行于屏幕）的平面为XY平面，建立新的坐标系。UCS原点保持不变。

（5）世界（W）：将当前用户坐标系设置为世界坐标系。WCS是所有用户坐标系的基准，不能被重新定义。

（6）X、Y、Z：绕指定轴旋转当前UCS。

（7）Z轴：用指定的Z轴正半轴定义UCS。
